概述
这是FPGA中的一个基本部件，我需要对其有所了解。分为六个部分：
- 1、电路的构成
- 2、两个稳态
- 3、触发翻转
- 4、真值表
- 5、基本RS触发器的翻转时间
- 6、状态转移图
1、电路的构成

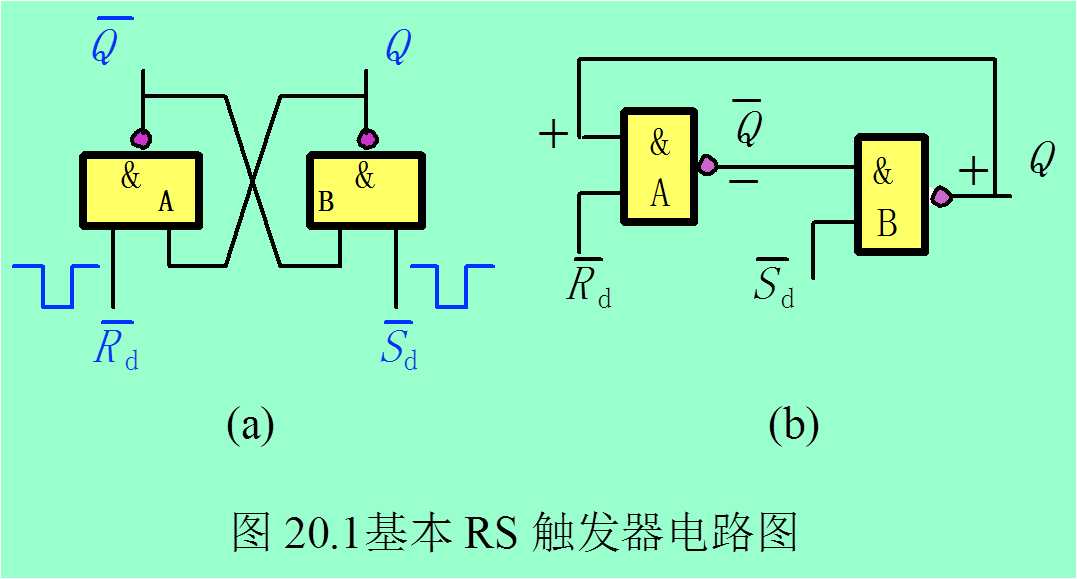

基本RS触发器是由两个与非门，按正反馈方式闭合而成，也可以用两个或非门按正反馈方式闭合而成。图（a）是习惯画法，图（b）是另外一种画法。基本RS触发器也称为闩锁（Latch）触发器。
定义一个与非门的输出端为基本RS触发器的输出端Q ，图中为B门的输出端。另一个与非门的输出端为非Q端，因Q端和非Q端为同一个与非门的输入端和输出端（另一输入端为高电平），所以这两个端头的状态应该相反。定义A门的另一个输入端为非Rd端，称为直接置“0”端，或直接复位端（Reset）；B门的另一个输入端为
非Sd端，称为直接置“1”端，或直接置位端（Set）。

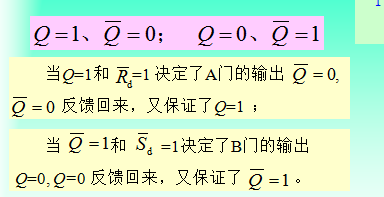

2、两个稳态

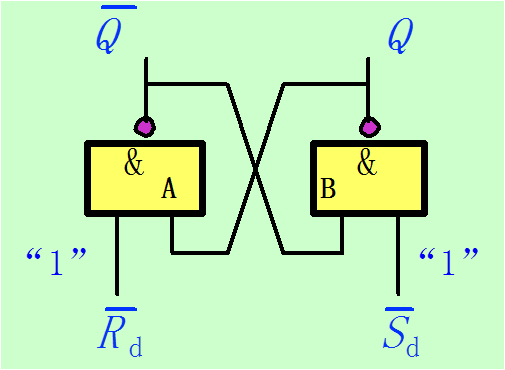

在没有加入触发信号之前，即和端都是高电平，电路的状态不会改变。
3、触发翻转
电路要改变状态必须加入触发信号，因是与非门构成的基本RS触发器，所以，触发信号是低电平有效。若是由或非门构成的基本RS触发器，触发信号是高电平有效。
非Rd和非Sd是一次信号，只能一个个加，即它们不能同时为低电平，因为会有逻辑矛盾（Q == 非Q）。
4、真值表

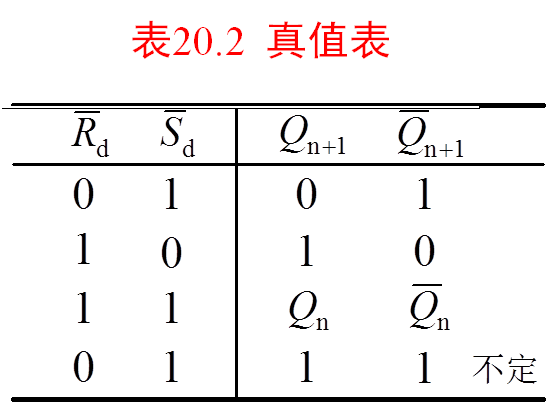

基本RS触发器用真值表来描述，表中的Qn和表示触发器的现在状态，简称现态；Qn+1和表示触发器在触发脉冲作用后输出端的新状态,简称次态。对于新状态Qn+1而言，Qn也称为原状态。

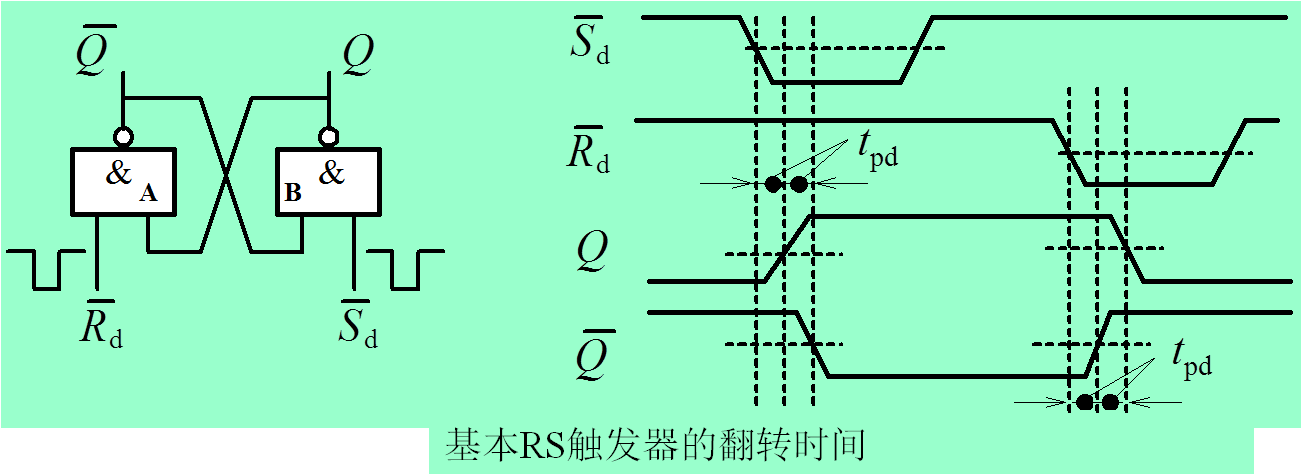

5、基本RS触发器的翻转时间
6、基本RS触发器的状态转移图

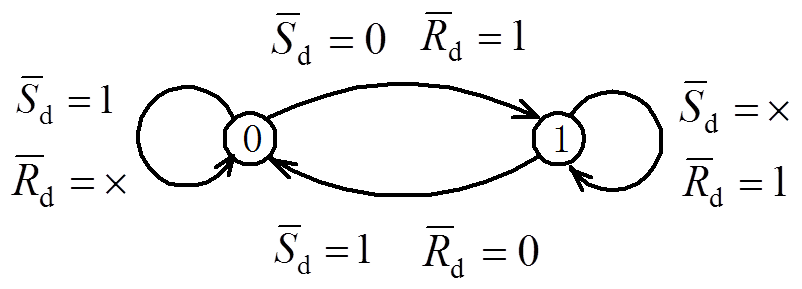

（1）状态转移图

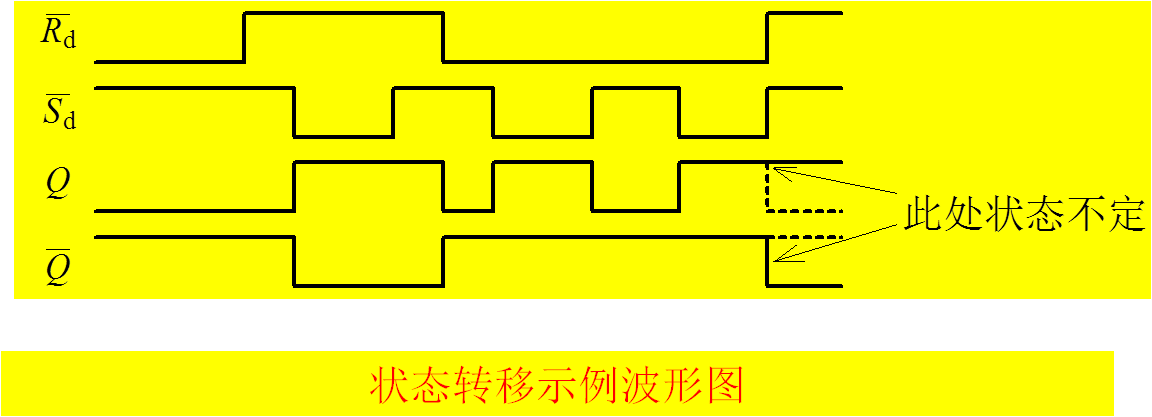

（2）从时序的角度看状态转移
