5、R-S触发器

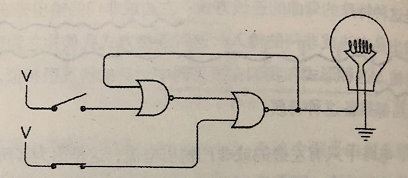

下面是一个特殊方式连接的电路，包含两个或非门，两个开关和一个灯泡。

需要注意的是图中特殊的弯曲的连线方式：左边或非门的输出是右边或非门的输入，而右边或非门的输出是左边或非门的输入。这种连接方式称之为“反馈”。系统的输出返回给输入，这种形式和在振荡器中的讨论情况很相似。

或非门真值表：

在初始状态下，只有左边的或非门输出电流，因为它的两个输入都为0。右边的或非门输出0，因此灯泡灭。

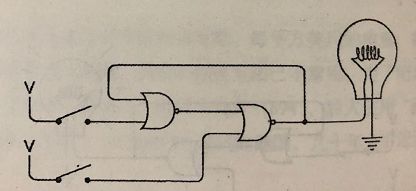

此时，闭合左边上面的开关，左边或非门将立刻输出0，右边或非门的输出也随之变为1，这时灯泡点亮。

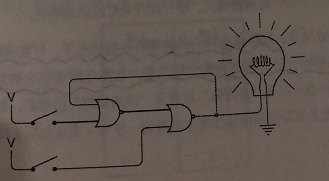

这个时候，你再把左边或非门的开关断开，奇妙的事情发生了，灯泡依旧亮着。这时因为由于左边的或非门的输入其中有一个为1，其输出依旧为0，因此左边的或非门的输出不变，所以灯泡依旧亮着。

难道你不觉得奇怪吗？两个开关都断开，和第一幅场景描述的是一模一样，但在这里的灯泡却发亮。

先前遇到的电路其输出依赖于其输入，但是上面的这个电路，左边或非门开关对这个电路毫无影响。

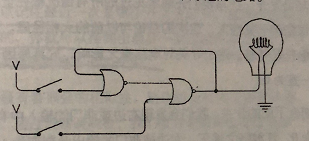

现在来试一下闭合下面的开关，我们会发现右边或非门的输入中有一个立刻变为1，其输出就相应地变为0，灯泡随之熄灭。左边或非门的输出此刻变为1。

这时再断开下面的开关，你会发现，灯泡一直处在熄灭状态。

此时的电路状态与初始时是一样的。但是这次无论你怎么改变开面的开关，灯泡丝毫不受影响。

我们将先前的情况一起总结一下：

  * 接通上面的开关，灯泡被点亮，断开此开关灯泡仍然亮着

  * 接通下面的开关，灯泡被熄灭，断开此开关灯泡仍然不亮

电路的奇怪之处在于：同样是在两个开关都断开的状态下，灯泡有时亮着，有时却不亮。当两个开关都断开时，电路有两个稳定态，这类电路统称为“触发器”。

触发器电路可以保持信息，它可以“记住”某些信息。特别地，对于上面的这个触发器，它可以记住最近一次是哪个开关先闭合。

如果你遇到这样一个触发器，如果它的灯泡是亮着的，你就可以推断最后一次连通的是上面的开关。而如果灯泡不亮，则可推断最后一次连通的是下面的开关。

触发器的种类繁多，上面的这个触发器是最简单的一种R-S(Reset-Set，复位/置位)触发器。

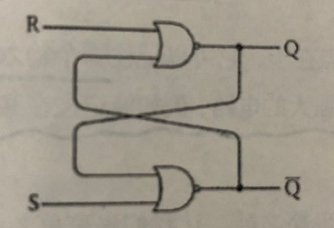

通常把或非门绘制成另外一种形式，如下图表示：

通常Q来表示点亮灯泡的输出状态，另外一个Q反是对Q的取反。Q是0，则Q反是1，反之亦然。

输入端S用来置位，R用来复位。可以理解为，S设置为1，那么输出Q为1，而Q反是0，对应于上面触发器中上面的开关闭合情况。输入端R用来复位，R设置为1，那么输出Q为0，而Q反是1，对应于上面触发器中下面开关闭合的情况。

当S和R都为0，输出保持原来的状态不变。

总结为如下表所示：

R-S触发器可以简化为带有输入和输出标记的小框图，如下所示：

R-S触发器最突出的特点就是，它可以记住哪个输入端的最终状态为1。
