概述

提要：这个电路图是我和同班同学六个人十几天做出来的，在基于基本功能的基础上加上了两个简单的扩展功能，由于我们个人能力不足，有些功能做的大差不差的，但是我们很自豪，整个电路的设计都是原创呜呜呜呜呜，两头三头熬夜做的，当然完成品也有些值得改进的地方，所以以下电路仅供参考，如果有愿意买电路图和项目技术文档以及答辩ppt的可以来私信我，快来呀快来呀。

项目要求：

（1）用红、黄、绿三色发光二极管作信号灯，设计制作一个交通灯控制电路

（2）当A通道允许通行亮绿灯时，B干通道亮红灯。而B干通道允许通行亮绿灯时，A干道亮红灯

（3）两者交替允许通行，主干道A放行45秒,支干道B放行25秒。

（4）在每次由绿灯变成红灯时的转换过程中间，要亮5秒黄灯作为过渡，以使行驶的车辆有时间停到禁止线以外。

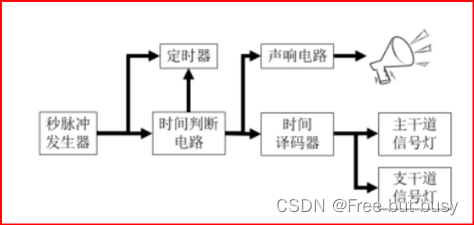

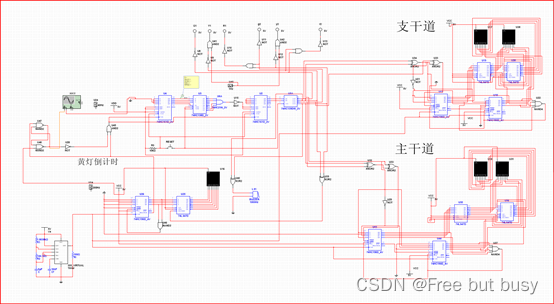

课程设计所需要的基础概念电路图：
