修复而不是丢弃 过保硬盘固件维修实战

对于已过保修期的故障硬盘，绝大多数用户会选择丢弃或拆解玩耍。但对真正的DIYer而言，选择修复故障硬盘才是“正道”。请放心，修复硬盘不一定得去外面花钱，自己动手也有一定几率令其复活。

通刷拯救“死刑”硬盘

笔者手头有一块西数故障硬盘，经过DLG软件检测提示无法修复（图1），联系厂家称过保硬盘已无法享受官方售后，至此该硬盘基本已被判处了“死刑”。好消息是，对于此类故障硬盘还有一线生机，那就是以“通刷”的形式“抢救”。

01

通刷需要工具软件和通刷固件的配合，以笔者的西数硬盘为例（小提示1），工具软件目前市面常用的有效率源科技的西数专修（由于涉及软硬件，故仅适用于西数专修用户）和WDR（国内开发的一款西数维修工具，可在CHINAFIX等维修网站或论坛下载到该软件以及配套的通刷固件，覆盖面更广）。

扩展阅读：什么是通刷？

官方在修复硬盘时通常会使用“自动校准”来进行处理。自动校准的作用就好比是厂家的工厂测试程序，会自动对硬盘上的缺陷进行加表屏蔽。而我们所说的通刷，就是可以做自校准的固件，它是可以兼容同一电路板号和家族的维修固件。来源一般是用厂家返修好的盘，清除所有LOG和缺陷表，并生成工厂维修流程后备份下来的固件（小提示2）。此类固件因为是工厂用于维修所用，一般P表（小提示3）比原盘固件大得多，比如1640通刷固件P表两个头一共有25万的容量，而原盘一般几万就满了。

小提示1：目前品牌硬盘都可以做自校准，比如WD.ST等，只不过每种品牌启动的方式不同，比如ST就是通过COM口采用指令启动即可（有机会我们会介绍ST部分)。

小提示2：为什么是返修盘而不是市售硬盘，因为市售的大多数硬盘，其流程表大都已经被破坏掉了，这导致硬盘维修者开启校准后，硬盘的修复效果很低

小提示3：P表即永久缺陷表是硬盘出厂前由厂家生成的缺陷列表，在硬盘运行时会自动规避；与之对应的是G表，它是在硬盘使用过程中出现并记录的列表，也叫做增长缺陷表。每个硬盘都有P表和G表。

通刷前的准备工作

以WDR为例，通刷的基本流程为：备份原盘固件（ROM和固件模块）→使用维修软件写入对应板号和家族的通刷ROM，写后复位→写原盘ROM中的47号适配模块，复位→固件模块回写（先写0001模块后再写其他模块），复位→设置DCM，复位→设置LBA，复位→启动自校准→单独接电→校准完成后再次检测确认维修效果。

看起来很复杂，但我们只需把握住以下几个关键点即可顺利完成整套修复流程：

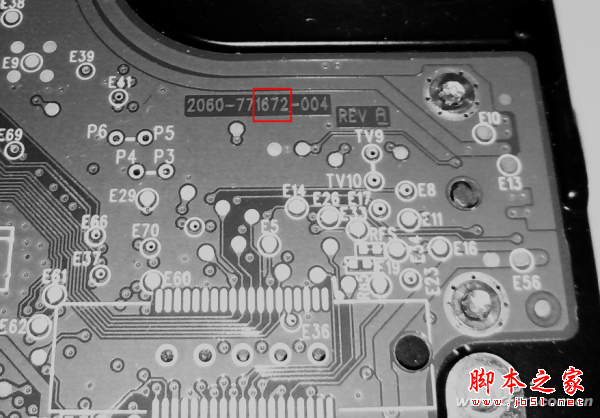

由于维修我们是基于电路板号和家族来进行的，所以需要提前确定故障硬盘的电路板号。电路板号在硬盘机身可见（图2），以笔者硬盘为例，1672就是它的板号。

02 通刷固件是依据电路板号和家族来区分的，电路板号可以参照红色下划线 部分

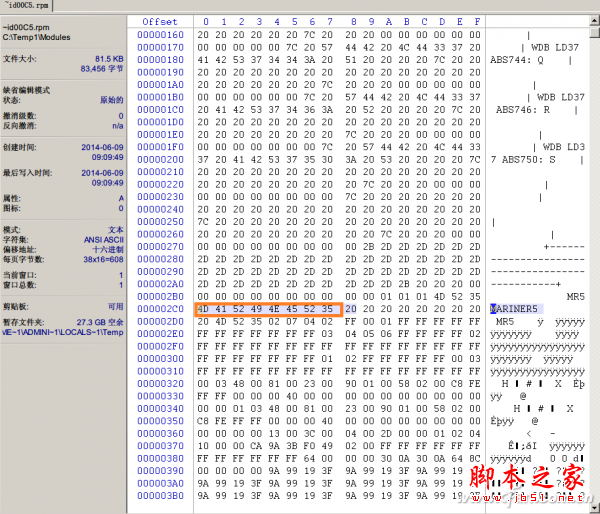

此外，硬盘家族可以通过WDR中的检测信息，不过最准确的是看固件中的C5模块，它包含家族号信息。在WDR备份的固件文件名为~id00C5.rpm，使用winhex或其它二进制编辑器打开C5模块就可以看到（图3）。考虑到待修的硬盘一般状态都有问题，可能会导致Windows系统启动缓慢甚至出错，如果你想提修复高速度，不妨采用WinPE来启动，会让我们省心不少。

03 图注：颜色标注部分的MARINER5就是家族号信息

小提示

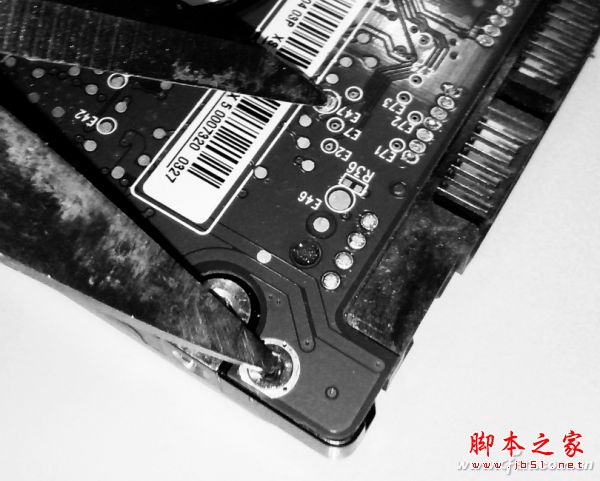

有时如果刷新了不正确的ROM，可能会导致敲盘现象，此时是无法写入ROM文件的。这时必须转到PCB模式（即电路板模式），即可重新写入正确ROM文件。我们可以在开机时短接电路板这两点即可进入PCB模式（图4）。

04

实战问题硬盘通刷

在进行通刷之前，首先需要备份硬盘的原始flash和ROM模块，ROM之中包括0A；0B；0D；30；4F；47共六个模块（图5 ），从备份的ROM文件中可以拆分出来。其中47模块通刷时我们会用到，它是固件区适配参数，原盘出厂的工厂适配参数肯定是最适合原盘的，接下来还需备份固件模块（图6）。

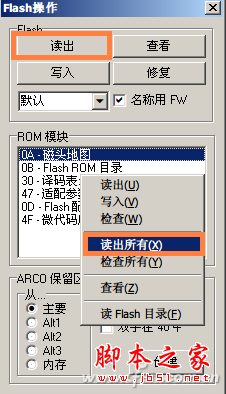

05 图注：按图示进行操作，“读出”即是备份

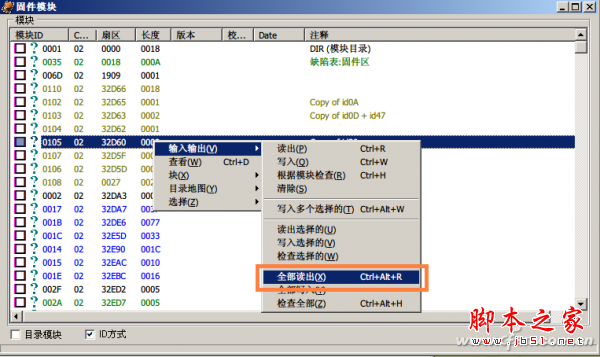

06 图注：将全部固件模块读出

就像重装系统时需要先格盘一样，在做完备份之后我们也需要格式化问题硬盘的固件区（图7 ）。接下来需要写入对应板号和家族的通刷ROM（图8 ），如磁头有改动（比如砍头），还需编辑磁头位置后写入，之后复位电源。写入通刷ROM后，请返回Flash操作窗口，写入原盘ROM中的47模块（图9），之后复位电源。

07图注：按照图示操作即可，固件区又称保留区

08图注：这里需要根据原盘做出选择，比如原盘是0.1.2头，那这里依样选择即可

09

进行通刷模块时需先写0001号模块（图10 图注：有些电路板型号在写模块前，还需要加载引导模块，比如1640），接下来在写入剩余模块（图11），写入完成点电源复位，完成复位。

10

11 图注：选择后软件会全部写入

小提示

硬盘要想换固件就必须写模块。0001 号模块所在的硬盘固件区地址是固定的，而其它模块的地址是由0001模块规定的。如果写不进0001模块，要么就是磁头损坏，要么就是固件不能用。因此必须先写0001模块，之后才能写其它模块。

在进行自校准前我们还需设置DCM和LBA。设置DCM后可以初始化磁盘密度和容量，只要点DCM出来再点确定即可，默认是1还是2都不用管（图12），之后复位电源。如果不设置LBA校准过程中会出错，所以请确保LBA0.LBA1.LBA2和HPA数值保持一致（图13）。同时型号和SN号也可做对应修改，比如可以改成电脑爱好者的拼音首字母＋数字等，之后复位电源。

12

13

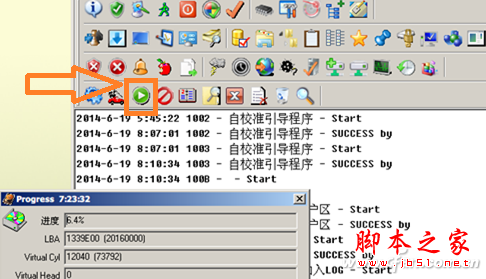

最后，点击开始自校准按钮（图14），此时PST还没开始跑起来，我们需要断电复位一次才能开跑。如果维修盘量比较大，此时就可以做离线了，方法是此时取下硬盘，接到单独电源上，挂盘跑校准。当然也可以在线跑，点复位后，一分钟左右开始跑起来。

14

小提示

离线跑好处是节能，坏处是无法看状态；在线跑好处是可以看状态，坏处是不够环保。至于校准时间，依据硬盘状态好坏不定，一般台式硬盘，160G所需时间3～5小时，320G所需时间6～10小时，以此类推，笔记本盘慢一半左右。

小结

过保IT产品维修有时可能会花去我们不少时间，不过在这个过程中我们却会学到很多未曾接触到的知识，其实关键是这个维修过程，而不是最后的那个结果。
