概述

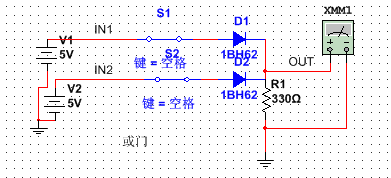

二极管具有单向导电性和导通压降基本固定，然后人们用它组成了或门和与门,（然后加上非门，它们三个组合构成了数字电路），它们的电路形式如下图：

它们的特征就是：

或门：输入有1，输出就是1。

与门：输入有0，输出才是1。

0指的是高电平，1是低电平。

这两个电路的意义在意，俩个输入端共同控制输出端，让两个输入端之间产生了影响。用与门举例。不管你In1是什么状态，只要我In2变成了底电平输出就是低电平，如果把In1和In2当作电路设计中的功能信号，out当作电路设计中的电路功能，这样就实现了电路中两个功能之间的优先级。功能优先级在电路设计需求中的语言格式为：当（条件1）的时候，实现（功能1），如果（条件2），则实现（功能2）。
