我是靠谱客的博主 美好流沙，这篇文章主要介绍Verilog RTL代码新手上路教程1. 多路选择器2. 交叉开关3．优先编码器4. 多路译码器8.乘法器9.计数器10.状态机11.移位寄存器，现在分享给大家，希望可以做个参考。
1. 多路选择器
学生实验
做一个4选1的mux，并且进行波形仿真 和2选1的mux对比，观察资源消耗的变化
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37//MUX21 module top( IN0 , // input 1 IN1 , // input 2 SEL , // select OUT ); // out data parameter WL = 16; // 输入输出数据信号位宽 input [WL-1:0] IN0, IN1;// 选择器的两个输入数据信号 input SEL; // 通道选通的控制信号 output[WL-1:0] OUT; // 选择器的输入数据信号 reg [WL-1:0] OUT; // 生成组合逻辑的代码 always @ (IN0 or IN1 or SEL) begin if(SEL) // SEL为1 选择输入1 OUT = IN1; else // SEL为0 选择输入0 OUT = IN0; end endmodule
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59//MUX41 // module top41, 选择器（mux41）的代码， module top41( IN0 , // input 1 IN1 , // input 2 IN2 , // input 3 IN3 , // input 4 SEL , // select1,2 OUT ); // out data parameter WL = 16; // 输入输出数据信号位宽 input [WL-1:0] IN0, IN1, IN2, IN3;// 选择器的两个输入数据信号 input [1:0] SEL; // 通道选通的控制信号 output[WL-1:0] OUT; // 选择器的输入数据信号 reg [WL-1:0] OUT; // 生成组合逻辑的代码 always @ (IN0 or IN1 or IN2 or IN3 or SEL) begin //if(SEL=3) // SEL为1 选择输入1 //OUT = IN1; //else // SEL为0 选择输入0 //OUT = IN0; case(SEL) 0: OUT=IN0; 1: OUT=IN1; 2: OUT=IN2; 3: OUT=IN3; default: OUT=0; endcase end endmodule // endmodule top

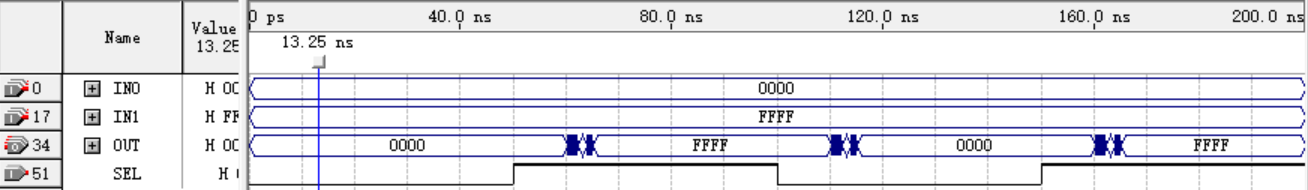

图像对比
4选1资源消耗是2选1MUX的两倍

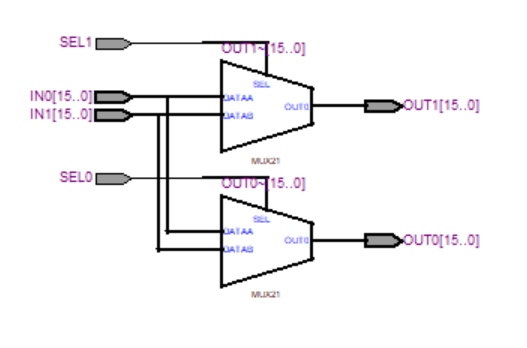

2. 交叉开关
学生实验

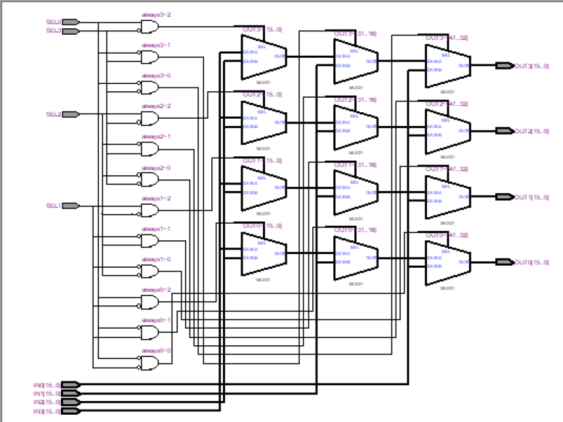

编写一个4X4路交叉开关的RTL，然后编译，看RTL View 比较2x2与4x4之间消耗资源的区别。通过对比资源，你有什么结论？ 返回顶部
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55// module top, a 2x2 crossbar switch circuit module top( IN0 , // input 1 IN1 , // input 2 SEL0 , // select the output0 source SEL1 , // select the output1 source OUT0 , // output data 0 OUT1 ); // output data 1 parameter WL = 16; input [WL-1:0] IN0, IN1; input SEL0, SEL1; output[WL-1:0] OUT0, OUT1; reg [WL-1:0] OUT0, OUT1; // get the OUT0 always @ (IN0 or IN1 or SEL0) begin if(SEL0) OUT0 = IN1; else OUT0 = IN0; end // get the OUT1 always @ (IN0 or IN1 or SEL1) begin if(SEL1) OUT1 = IN1; else OUT1 = IN0; end endmodule
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127// module top, a 4x4 crossbar switch circuit module top( IN0 , // input 1 IN1 , // input 2 IN2 , // input 3 IN3 , // input 4 SEL0 , // select the output0 source SEL1 , // select the output1 source SEL2 , // select the output2 source SEL3 , // select the output3 source OUT0 , // output data 0 OUT1 , // output data 1 OUT2 , // output data 2 OUT3 ); // output data 3 parameter WL = 16; input [WL-1:0] IN0, IN1, IN2, IN3; input SEL0, SEL1, SEL2, SEL3; output[WL-1:0] OUT0, OUT1, OUT2, OUT3; reg [WL-1:0] OUT0, OUT1, OUT2, OUT3; // get the OUT0 always @ (IN0 or IN1 or IN2 or IN3 or SEL0 or SEL1) begin if(SEL0==0&&SEL1==0) OUT0 = IN0; else if(SEL0==0&&SEL1==1) OUT0 = IN1; else if(SEL0==1&&SEL1==0) OUT0 = IN2; else OUT0 = IN3; end // get the OUT1 always @ (IN0 or IN1 or IN2 or IN3 or SEL1 or SEL2) begin if(SEL1==0&&SEL2==0) OUT1 = IN0; else if(SEL1==0&&SEL2==1) OUT1 = IN1; else if(SEL1==1&&SEL2==0) OUT1 = IN2; else OUT1 = IN3; end // get the OUT2 always @ (IN0 or IN1 or IN2 or IN3 or SEL2 or SEL3) begin if(SEL2==0&&SEL3==0) OUT2 = IN0; else if(SEL2==0&&SEL3==1) OUT2 = IN1; else if(SEL2==1&&SEL3==0) OUT2 = IN2; else OUT2 = IN3; end // get the OUT3 always @ (IN0 or IN1 or IN2 or IN3 or SEL0 or SEL3) begin if(SEL0==0&&SEL3==0) OUT3 = IN0; else if(SEL0==0&&SEL3==1) OUT3 = IN1; else if(SEL0==1&&SEL3==0) OUT3 = IN2; else OUT3 = IN3; end endmodule

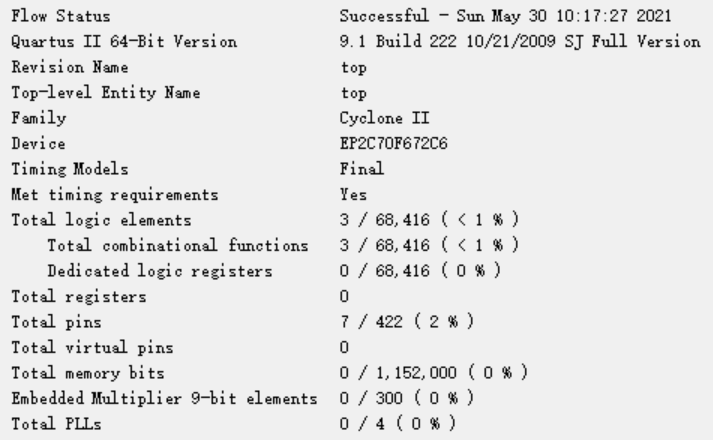

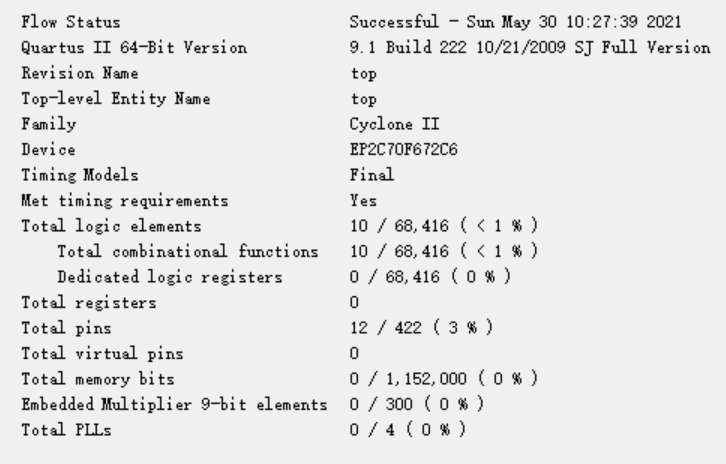

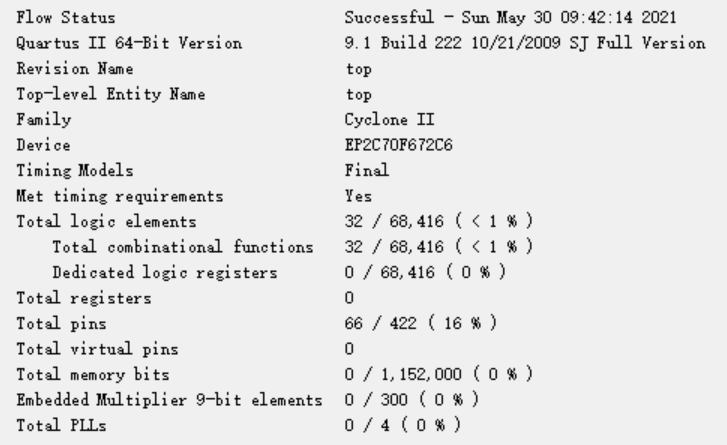

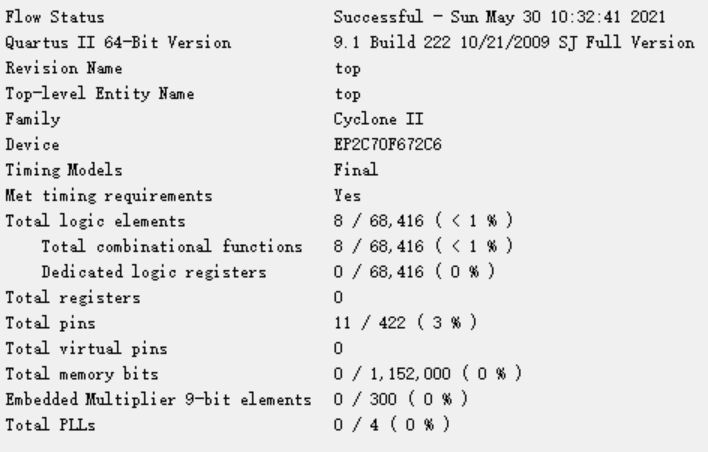

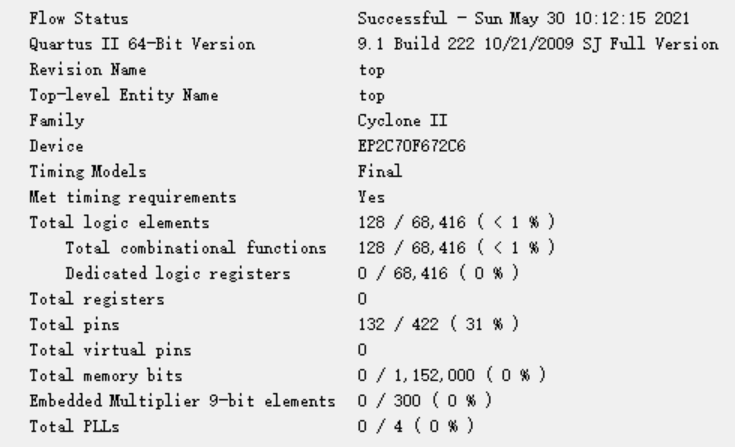

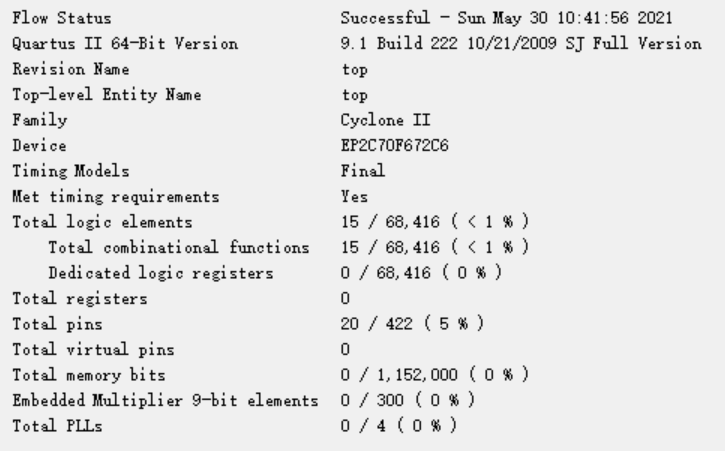

资源对比：
3．优先编码器
学生实验

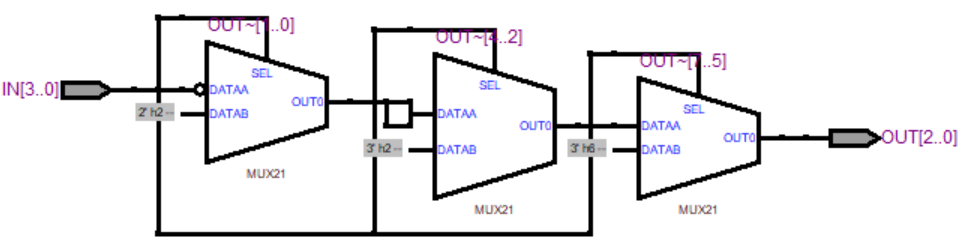

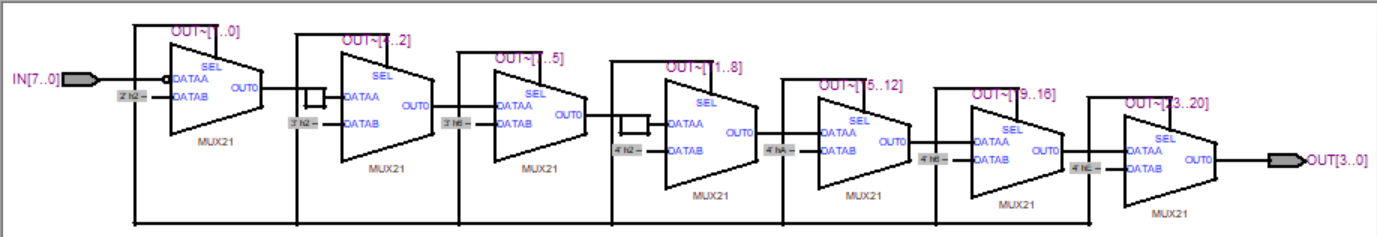

- 编写一个8输入的优先编码器，然后编译，看RTL View
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41// module top, 4 input priority encoder with zero input check module top( IN , // input OUT ); // output input [3:0] IN; output[2:0] OUT; reg [2:0] OUT; // get the OUT always @ (IN) begin if(IN[3]) // 第一优先 OUT = 3'b011; else if(IN[2]) // 第二优先 OUT = 3'b010; else if(IN[1]) // 第三优先 OUT = 3'b001; else if(IN[0]) // 第四优先 OUT = 3'b000; else // 什么都没有检测到 OUT = 3'b111; // 输出值可自定义，不和上面的输出值混淆即可 end endmodule
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57// module top, 8 input priority encoder with zero input check module top( IN , // input OUT ); // output input [7:0] IN; output[3:0] OUT; reg [3:0] OUT; // get the OUT always @ (IN) begin if(IN[7]) // 第一优先 OUT = 4'b0111; else if(IN[6]) // 第二优先 OUT = 4'b0110; else if(IN[5]) // 第三优先 OUT = 4'b0101; else if(IN[4]) // 第四优先 OUT = 4'b0100; else if(IN[3]) // 第五优先 OUT = 4'b0011; else if(IN[2]) // 第六优先 OUT = 4'b0010; else if(IN[1]) // 第七优先 OUT = 4'b0001; else if(IN[0]) // 第八优先 OUT = 4'b0000; else // 什么都没有检测到 OUT = 4'b1111; // 输出值可自定义，不和上面的输出值混淆即可 end endmodule

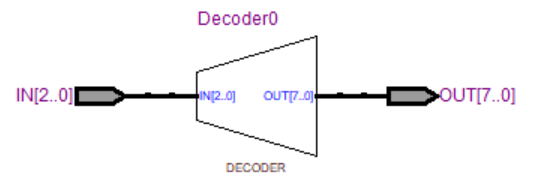

4. 多路译码器
学生实验
- 编写一个4－16的译码器，编译
- 和3－8译码器对比资源开销
- 看RTL View
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43// module top, 3 to 8 decoder module top( IN , // input OUT ); // output input [2:0] IN; output[7:0] OUT; reg [7:0] OUT; // get the OUT always @ (IN) begin case(IN) 3'b000: OUT = 8'b0000_0001; 3'b001: OUT = 8'b0000_0010; 3'b010: OUT = 8'b0000_0100; 3'b011: OUT = 8'b0000_1000; 3'b100: OUT = 8'b0001_0000; 3'b101: OUT = 8'b0010_0000; 3'b110: OUT = 8'b0100_0000; 3'b111: OUT = 8'b1000_0000; // full case 不需要写default，否则一定要有default endcase end endmodule
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60 // module top, 4 to 16 decoder module top( IN , // input OUT ); // output input [3:0] IN; output[15:0] OUT; reg [15:0] OUT; // get the OUT always @ (IN) begin case(IN) 4'b0000: OUT = 16'b0000_0000-0000_0001; 4'b0001: OUT = 16'b0000_0000-0000_0010; 4'b0010: OUT = 16'b0000_0000-0000_0100; 4'b0011: OUT = 16'b0000_0000-0000_1000; 4'b0100: OUT = 16'b0000_0000-0001_0000; 4'b0101: OUT = 16'b0000_0000-0010_0000; 4'b0110: OUT = 16'b0000_0000-0100_0000; 4'b0111: OUT = 16'b0000_0000-1000_0000; 4'b1000: OUT = 16'b0000_0001-0000_0000; 4'b1001: OUT = 16'b0000_0010-0000_0000; 4'b1010: OUT = 16'b0000_0100-0000_0000; 4'b1011: OUT = 16'b0000_1000-0000_0000; 4'b1100: OUT = 16'b0001_0000-0000_0000; 4'b1101: OUT = 16'b0010_0000-0000_0000; 4'b1110: OUT = 16'b0100_0000-0000_0000; 4'b1111: OUT = 16'b1000_0000-0000_0000; // full case 不需要写default，否则一定要有default endcase end endmodule

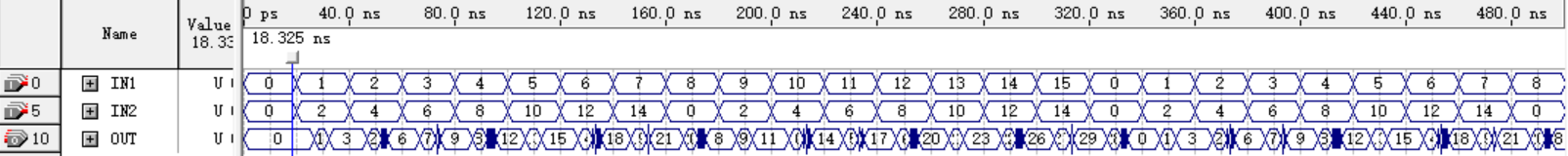

5.无符号加法器
输入和输出数据都是无符号的整数，常用于计数器累加和计算地址序号
要点
- 目测一下，可以发现加法器的输入数据和对应结果在时间上是有延迟的，这是组合逻辑门的延迟造成的。（请估算一下延迟长度）
- 在相邻的两个正确的输出结果之间是有些“毛刺”结果的，而且“毛刺”的时间长度还不同
- 请思考，2比特的信号，00翻转成11，两个位能做到绝对的同时翻转么？
- 请思考，对比一下，00翻转成11，和 00翻转成 10，哪个变化的多？哪个翻转过程中的过渡状态多？
- 注意输入和输出的信号位宽数
- 请思考，如果本例中，所有输入信号和输出信号宽度都是4比特，那么输出结果会一直正确么？
学生实验
- 把加法器的输出信号改成4比特位宽，编译，波形仿真。观察输出结果，说出输出和输入的对应关系。
- 把加法器的输入信号改成8比特位宽，编译，波形仿真。观察加法器的输出延迟，和4比特输入位宽的情况对比，你有什么结论，为什么？
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23//module top,unsigned adder 4 bit module top( IN1 , IN2 , OUT ); input[3:0] IN1, IN2; output[4:0] OUT; reg[4:0] OUT; always@(IN1 or IN2) begin // 生成组合逻辑的always 块 OUT = IN1 + IN2; end endmodule
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23//module top,unsigned adder 8 bit module top( IN1 , IN2 , OUT ); input[7:0] IN1, IN2; output[7:0] OUT; reg[8:0] OUT; always@(IN1 or IN2) begin // 生成组合逻辑的always 块 OUT = IN1 + IN2; end endmodule
1.延迟12-14ns左右
2.2比特的信号，00翻转成11，两个位不能做到绝对的同时翻转。
3. 00翻转成10翻转过程中的过渡状态多。
8bit输入延迟大于4bit输入延迟。因为8bit输入涉及的位数更多，每一位的延迟叠加，自然会使延迟更大。

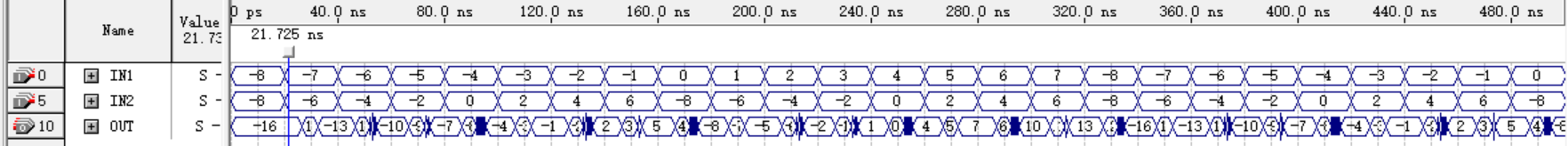

6.补码加法器
输入和输出数据都是2补码形式的有符号数，常用于数字信号处理电路
学生实验
把加法器的输出信号改成4比特位宽，编译，波形仿真。观察输出结果，观察输出结果在什么时候是正确的？。 把加法器的输入信号改成8比特位宽，编译，波形仿真。观察加法器的输出延迟，和4比特输入位宽的情况对比，你有什么结论，为什么？
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21module top( IN1 , IN2 , OUT ); input signed [3:0] IN1, IN2; output signed [4:0] OUT; reg signed [4:0] OUT; always@(IN1 or IN2) begin // 生成组合逻辑的always 块 OUT = IN1 + IN2; end endmodule
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23//4bit module top( IN1 , IN2 , OUT ); input signed [3:0] IN1, IN2; output signed [3:0] OUT; reg signed [3:0] OUT; always@(IN1 or IN2) begin // 生成组合逻辑的always 块 OUT = IN1 + IN2; end endmodule

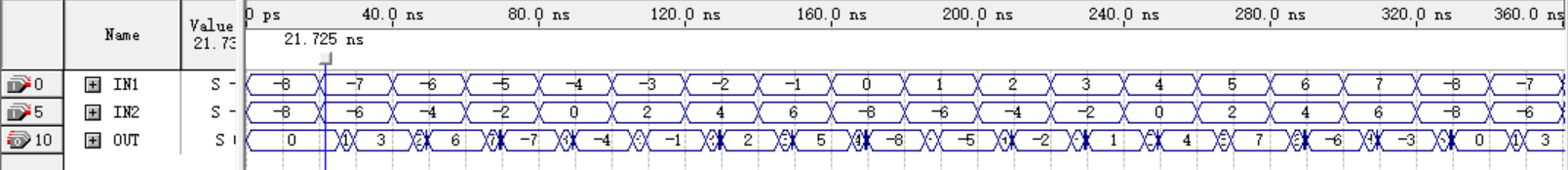

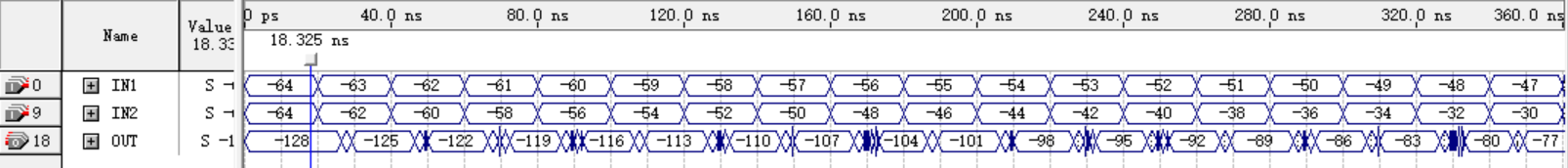

4比特位宽的输出最高位为符号位，而输出范围为：-7~7，即输出值在-7~7内计算结果正确，但超出该范围则计算错误。
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23//输入为8bit module top( IN1 , IN2 , OUT ); input signed [7:0] IN1, IN2; output signed [7:0] OUT; reg signed [12:0] OUT; always@(IN1 or IN2) begin // 生成组合逻辑的always 块 OUT = IN1 + IN2; end endmodule
观察可得，8bit输入与4bit输入延迟差别不大。
7.带流水线的加法器
学生实验
不改变流水线的级数，把加法器的输入信号改成8比特位宽，编译，波形仿真，和不带流水线的情况对比一下，你有什么结论？ 在8比特输入位宽的情况下，在输入上再添加一级流水线，观察编译和仿真的结果，你有什么结论？
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39//4bit带宽 module top( IN1 , IN2 , CLK , OUT ); input [3:0] IN1, IN2; input CLK; output [4:0] OUT; reg [3:0] in1_d1R, in2_d1R; reg [4:0] adder_out, OUT; always@(posedge CLK) begin // 生成D触发器的always块 in1_d1R <= IN1; in2_d1R <= IN2; OUT <= adder_out; end always@(in1_d1R or in2_d1R) begin // 生成组合逻辑的always 块 adder_out = in1_d1R + in2_d1R; end endmodule

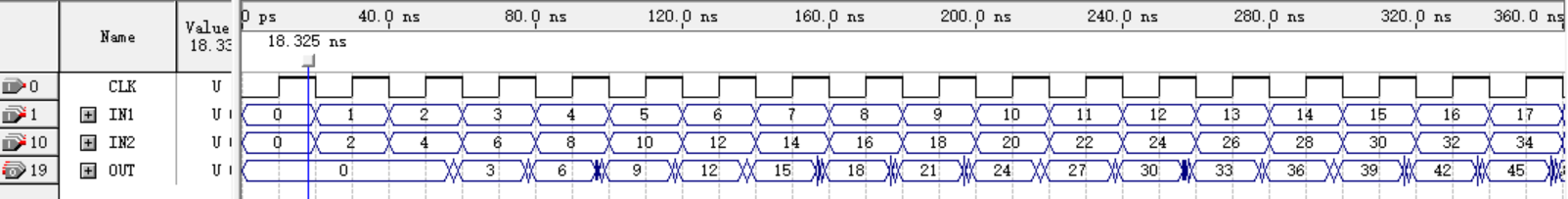

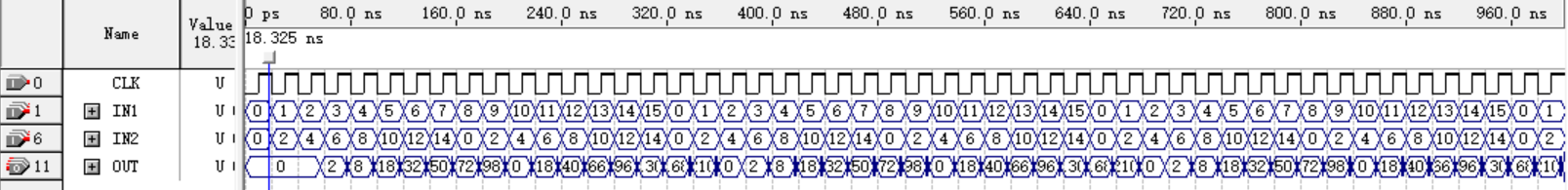

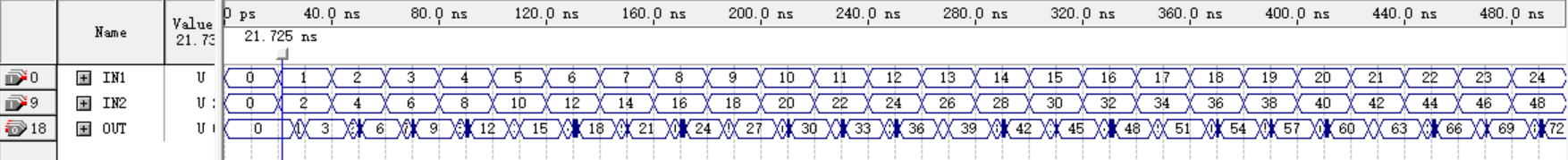

带流水线的波形
不带流水线的波形
可以观察到，带流水线的波形毛刺明显少于不带流水线的波形。而带流水线的加法器输入数据和其对应的结果不在一个时钟周期。
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39//8bit带宽带流水线的波形 module top( IN1 , IN2 , CLK , OUT ); input [7:0] IN1, IN2; input CLK; output [12:0] OUT; reg [7:0] in1_d1R, in2_d1R; reg [12:0] adder_out, OUT; always@(posedge CLK) begin // 生成D触发器的always块 in1_d1R <= IN1; in2_d1R <= IN2; OUT <= adder_out; end always@(in1_d1R or in2_d1R) begin // 生成组合逻辑的always 块 adder_out = in1_d1R + in2_d1R; end endmodule
不改变流水线的级数，把加法器的输入信号改成8比特位宽，编译，波形仿真，和不带流水线的情况对比一下，与4比特位宽和不带流水线的波形无差别。
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43在8比特输入位宽的情况下，在输入上再添加一级流水线 module top( IN1 , IN2 , CLK , OUT ); input [7:0] IN1, IN2; input CLK; output [12:0] OUT; reg [7:0] in1_d1R, in2_d1R, in1_d2R, in2_d2R; reg [12:0] adder_out, OUT; always@(posedge CLK) begin // 生成D触发器的always块 in1_d1R <= IN1; in2_d1R <= IN2; in1_d2R <= in1_d1R; in2_d2R <= in2_d1R; OUT <= adder_out; end always@(in1_d1R or in2_d1R) begin // 生成组合逻辑的always 块 adder_out = in1_d2R + in2_d2R; end endmodule
对比发现，流水线的个数越多，毛刺越少，实验会逐次增加一个时钟周期。
8.乘法器
学生实验

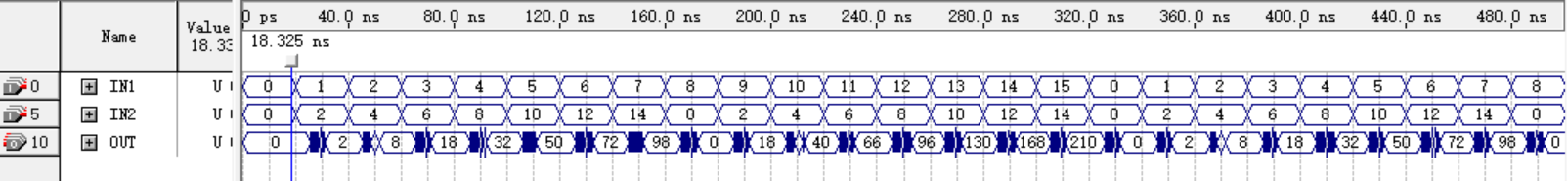

- 改变乘法器的输入位宽为8比特，编译，波形仿真，观察信号毛刺的时间长度。
- 选一款没有硬件乘法器的FPGA芯片（例如Cyclone EP1C6）对比8比特的乘法器和加法器两者编译之后的资源开销(Logic Cell的数目）

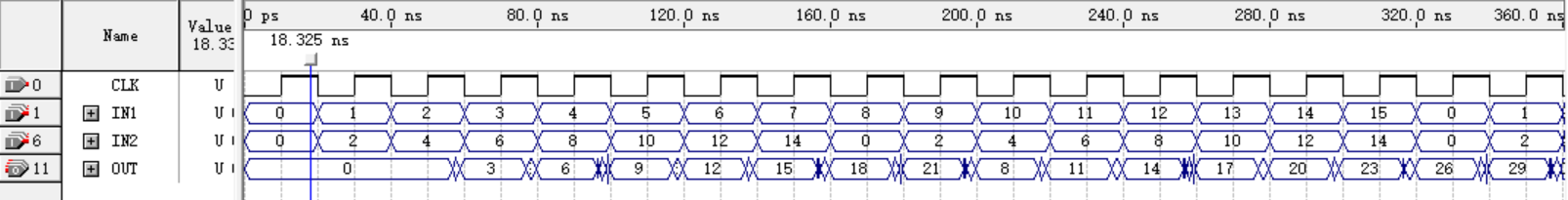

- 编写一个输入和输出都有D触发器的流水线乘法器代码，编译后波形仿真，观察组合逻辑延迟和毛刺的时间，和不带流水线的情况下对比。
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23无符号4比特的乘法器 / module top( IN1 , IN2 , OUT ); input [3:0] IN1, IN2; output [7:0] OUT; reg [7:0] OUT; always@(IN1 or IN2) begin // 生成组合逻辑的always 块 OUT = IN1 * IN2; end endmodule
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23无符号8比特的乘法器 / module top( IN1 , IN2 , OUT ); input [7:0] IN1, IN2; output [12:0] OUT; reg [12:0] OUT; always@(IN1 or IN2) begin // 生成组合逻辑的always 块 OUT = IN1 * IN2; end endmodule

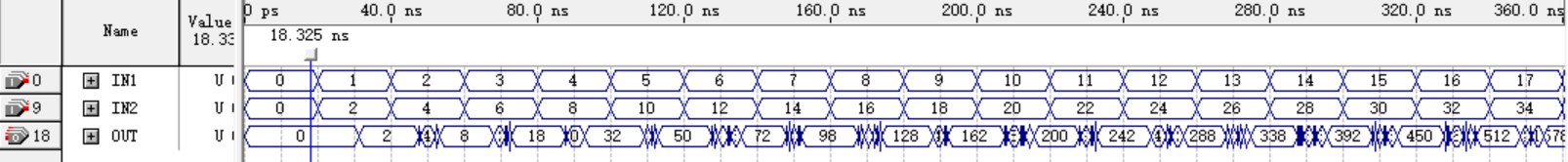

观察可知，毛刺数量非常多。

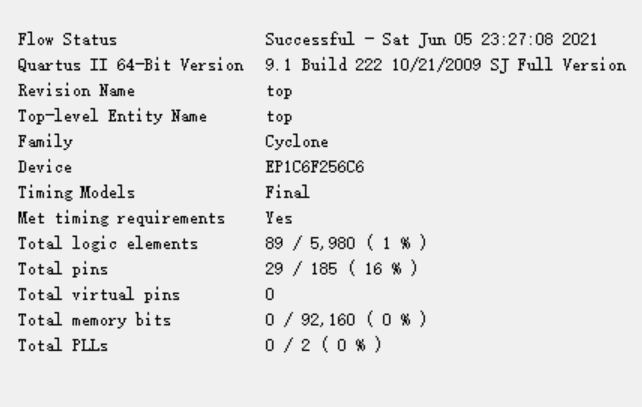

2.换成没有硬件乘法器的芯片
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20///一个输入和输出都有D触发器的流水线乘法器代码/// module top( CLK , IN1 , IN2 , OUT ); input [3:0] IN1, IN2; input CLK; output [7:0] OUT; reg [3:0] in1, in2; reg [7:0] D_out, OUT; always @ (posedge CLK) begin in1 <= IN1; in2 <= IN2; OUT <= D_out; end always @ (in1 or in2) begin // 生成组合逻辑的always 块 D_out = in1 * in2; end endmodule
9.计数器
学生实验
请完成以下设计实验，编译电路并且进行波形仿真。

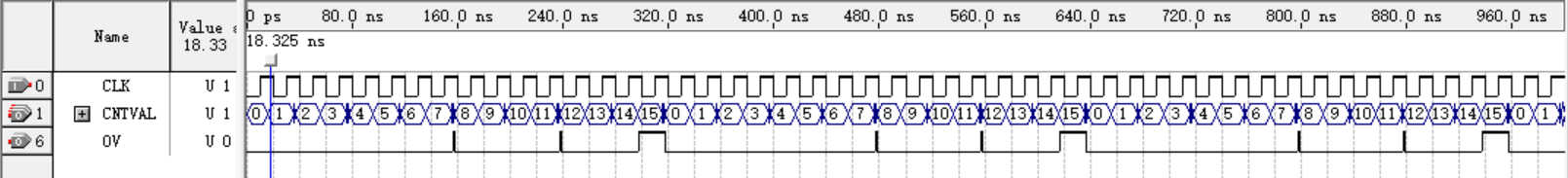

- 设计一个最简单的计数器，只有一个CLK输入和一个OVerflow输出，当计数到最大值的时钟周期CLK输出1
- 设计复杂的计数器，和本例相似，带有多种信号，其中同步清零CLR的优先级最高，使能EN次之，LOAD最低。
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45//最简单的计数器代码 // module top( CLK , // 时钟，上升沿有效 CNTVAL, OV );// 计数溢出信号，计数值为最大值时该信号为1 input CLK; output [3:0] CNTVAL; output OV; reg [3:0] CNTVAL, cnt_next; reg OV; // 电路编译参数，最大计数值 parameter CNT_MAX_VAL = 15; always @ (posedge CLK ) begin CNTVAL <= CNTVAL + 1; end // 组合逻辑，生成OV always @ (CNTVAL) begin if(CNTVAL == CNT_MAX_VAL) OV = 1; else OV = 0; end endmodule
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121复杂计数器代码 / //同步清零CLR的优先级最高，使能EN次之，LOAD最低 module top( RST , // 异步复位， 高有效 CLK , // 时钟，上升沿有效 EN , // 输入的计数使能，高有效 CLR , // 输入的清零信号，高有效 LOAD , // 输入的数据加载使能信号，高有效 DATA , // 输入的加载数据信号 CNTVAL, // 输出的计数值信号 OV );// 计数溢出信号，计数值为最大值时该信号为1 input RST , CLK , EN , CLR , LOAD ; input [3:0] DATA ; output [3:0] CNTVAL; output OV; reg [3:0] CNTVAL, cnt_next; reg OV; // 电路编译参数，最大计数值 parameter CNT_MAX_VAL = 9; // 组合逻辑，生成cnt_next //同步清零CLR的优先级最高，使能EN次之，LOAD最低 always @(EN or CLR or LOAD or DATA or CNTVAL) begin if(CLR) begin // 清零有效 cnt_next = 0; end else begin // if(EN) begin // 使能有效 if(LOAD) begin // 加载有效 cnt_next = DATA; end else begin // 加载无效，正常计数 // 使能有效，清零和加载都无效，根据当前计数值计算下一值 if(CNTVAL < CNT_MAX_VAL) begin // 未计数到最大值， 下一值加1 cnt_next = CNTVAL + 1'b1; end else begin // 计数到最大值，下一计数值为0 cnt_next = 0; end end // else LOAD end // if EN else begin // 使能无效，计数值保持不动 cnt_next = CNTVAL; end // else EN end // else CLR end // 时序逻辑 更新下一时钟周期的计数值 // CNTVAL 会被编译为D触发器 always @ (posedge CLK or posedge RST) begin if(RST) CNTVAL <= 0; else CNTVAL <= cnt_next; end // 组合逻辑，生成OV always @ (CNTVAL) begin if(CNTVAL == CNT_MAX_VAL) OV = 1; else OV = 0; end endmodule
10.状态机
学生实验

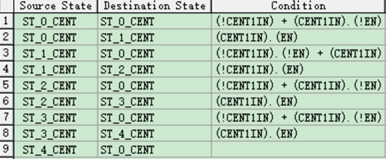

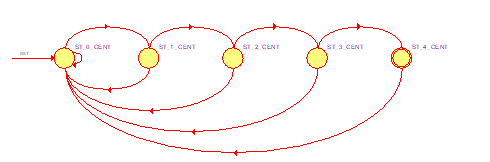

设计一个用于识别2进制序列“1011”的状态机
- 基本要求：
- 电路每个时钟周期输入1比特数据，当捕获到1011的时钟周期，电路输出1，否则输出0
- 使用序列101011010作为输出的测试序列
- 扩展要求：
- 给你的电路添加输入使能端口，只有输入使能EN为1的时钟周期，才从输入的数据端口向内部获取1比特序列数据。
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95三段式状态机代码设计一个用于识别2进制序列“1011”的状态机 /// module top( CLK , // clock RST , // reset EN , // en CENT1IN , // input 1 cent coin TINOUT ); // output 1 tin cola input CLK ; input RST ; input EN,CENT1IN ; output TINOUT ; parameter ST_0_CENT = 0; parameter ST_1_CENT = 1; parameter ST_2_CENT = 2; parameter ST_3_CENT = 3; parameter ST_4_CENT = 4; reg [4-2:0]stateR ; reg [4-2:0]next_state ; reg TINOUT ; // calc next state always @ (CENT1IN or stateR) begin if(EN) begin case (stateR) ST_0_CENT :begin if(CENT1IN==1) next_state = ST_1_CENT ; else next_state = ST_0_CENT; end ST_1_CENT :begin if(CENT1IN==0) next_state = ST_2_CENT ; else next_state = ST_0_CENT; end ST_2_CENT :begin if(CENT1IN==1) next_state = ST_3_CENT ; else next_state = ST_0_CENT; end ST_3_CENT :begin if(CENT1IN==1) next_state = ST_4_CENT ; else next_state = ST_0_CENT; end ST_4_CENT :begin next_state = ST_0_CENT; end endcase end else next_state = ST_0_CENT; end // calc output always @ (stateR) begin if(stateR == ST_4_CENT) TINOUT = 1'b1; else TINOUT = 1'b0; end // state DFF always @ (posedge CLK or posedge RST)begin if(RST) stateR <= ST_0_CENT; else stateR <= next_state; end endmodule

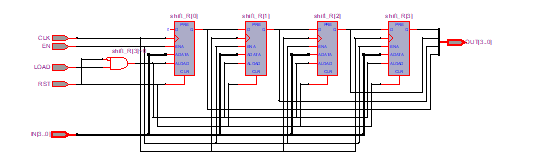

11.移位寄存器
学生实验
设计一个如本节“电路描述”部分的“带加载使能和移位使能的并入串出”的移位寄存器，电路的RTL结构图如“电路描述”部分的RTL结构图所示。
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67“带加载使能和移位使能的并入串出”的移位寄存器 / module top( RST , // 异步复位， 高有效 CLK , // 时钟，上升沿有效 EN , // 输入数据串行移位使能 LOAD , // 输入数据带加载使能 IN , // 输入串行数据 OUT ); // 并行输出数据 input RST, CLK, EN, LOAD; input [3:0]IN; output[3:0] OUT; reg [3:0] shift_R; assign OUT[3:0] = shift_R[3:0]; // 时序逻辑 根据输入使能进行串行移位 // shift_R 会被编译为D触发器 always @ (posedge CLK or posedge RST or posedge LOAD) begin if(RST) shift_R[3:0] <= 0; else begin if(LOAD) begin shift_R[3:0] <= IN[3:0]; end else begin if(EN) begin // 串行移位的使能有效 shift_R[3:1] <= shift_R[2:0]; shift_R[0] <= 0; end else begin // 使能无效保持不动 shift_R[3:0] <= shift_R[3:0]; end end end end // always endmodule
最后
