2021-08-21Verilog三段式状态机的写法，标准示例和仿真。

Verilog三段式状态机的写法，标准示例和仿真。
第一段：同步状态转移。第一个always块格式化描述次态寄存器迁移到现态寄存器。
第二段：当前状态判断接下来的状态。组合逻辑always模块，描述状态转移条件判断用current_state
第三段：次态描述输出。同步时序always模块，描述次态寄存器输出（有误，见下一篇文章）

注意：
三段式并不是一定要写为3个always块，如果状态机更复杂，就不止3段了。

1. 三段always模块中，第一个和第三个always模块是同步时序always模块，用非阻塞赋值(“ <= ”)；第二个always模块是组合逻辑always模块，用阻塞赋值(“ = ”)。
2. 第二部分为组合逻辑always模块，为了抑制warning信息，对于always的敏感列表建议采用always@（*）的方式。
3. 第二部分，组合逻辑always模块，里面判断条件一定要包含所有情况！可以用else保证包含完全。
4. 第二部分，组合逻辑电平要维持超过一个clock，仿真时注意。
5. 需要注意：第二部分case中的条件应该为当前态（current_state）。
6. 第三部分case中的条件应该为次态(next_state)。
7. 编码原则，binary和gray-code适用于触发器资源较少，组合电路资源丰富的情况（CPLD），对于FPGA，适用one-hot code。这样不但充分利用FPGA丰富的触发器资源，还因为只需比较一个bit，速度快，组合电路简单。

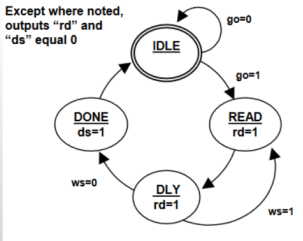

   示例1. 状态转移图：


（1）fsm.v文件：
module fsm(//go,ws,clk,rst_n,rd,ds);
input go,
input ws,
input clk,
input rst_n,
output reg rd,
output reg ds,
output reg [1:0] current_state,
output reg [1:0] next_state,
output reg [3:0] led
);
//reg rd,ds;

parameter [1:0] IDLE = 2’b00;
parameter [1:0] READ = 2’b01;
parameter [1:0] DLY = 2’b10;
parameter [1:0] DONE = 2’b11;

//reg [1:0] current_state,next_state;

//next state logic
always @(posedge clk or negedge rst_n)begin
if(!rst_n) current_state <= IDLE;
else current_state <= next_state;//
end

//state register
always @(current_state or go or ws)begin
next_state = 2’bx;
case(current_state)
IDLE : if(go) next_state = READ;
else next_state = IDLE;
READ : next_state = DLY;
DLY : if(ws) next_state = READ;
else next_state = DONE;
DONE : next_state = IDLE;
endcase
end
//Output logic
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
rd <= 1’b0;
ds <= 1’b0;
end
else begin
rd <= 1’b0;
ds <= 1’b0;
led <= 4’b0000;
case(next_state)//注意是next_state.
IDLE: if(go) begin rd <= 1’b1; led <= 4’b0001; end
READ: begin rd <= 1’b1; led <= 4’b0010; end
DLY: if(ws) begin rd <= 1’b1; led <= 4’b0100; end
else begin ds <= 1’b1; led <= 4’b1000; end
DONE: begin ds <= 1’b1; led <= 4’b1000; end
endcase
end
end

Endmodule

（2）fsm_test.v文件：
`timescale 1ns/1ps
module fsm_test();

reg clk;
reg rst_n;
reg go;
reg ws;

wire rd;
wire ds;
wire [3:0] led;
wire [1:0] current_state;
wire [1:0] next_state;

fsm u1(
.go(go),
.ws(ws),
.clk(clk),
.rst_n(rst_n),
.rd(rd),
.ds(ds),
.current_state(current_state),
.next_state(next_state),
.led(led)
);

initial begin
clk =1’b0;
rst_n = 1’b1;
#50 rst_n =1’b0;
#50 rst_n =1’b1;
go = 1’b0;
ws = 1’b0;
#100 go = 1’b1;
#2000 $stop;//仿真2000ns后停止。

end

always #25 clk = ~clk;

Endmodule

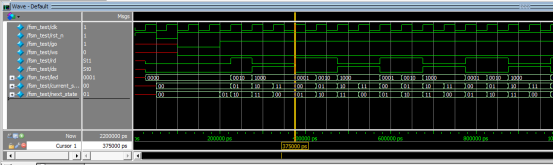

仿真波形如下：
状态和输出对得上。需要注意第三个always块里的state用的是next_state.

原问题：当第三段使用current_state判断时，状态和输出对不上。改为next_state正常。
仿真发现状态跳转不对：
