一、使用工具

Quartus 18.1

二、要求

1、根据以下描述功能用verilog编写一段代码， 并用状态机来实现该功能。
（1）状态机：实现一个测试过程，该过程包括启动准备状态、启动测试、停止测试、查询测试结果、显示测试结果、测试结束返回初始化6个状态；用时间来控制该过程，90秒内完成该过程；
（2）描述状态跳转时间；
（3）编码实现。
2. 画出可以检测10010串的状态图, 并用verilog编程实现之。

三、需求分析

对于第一个要求，是实现六个状态，并且用时间来控制这个过程，说简单一点，就是根据时间切换六个状态

对于第二个要求，需要检测10010的数据串，只有当10010依次输入时，才能通过检测，而实现这个功能，可以通过按键来模拟0和1的值，并且使用6个状态，只有当输入的值正确之后，才能进入下一个状态，不然就会回到出事状态

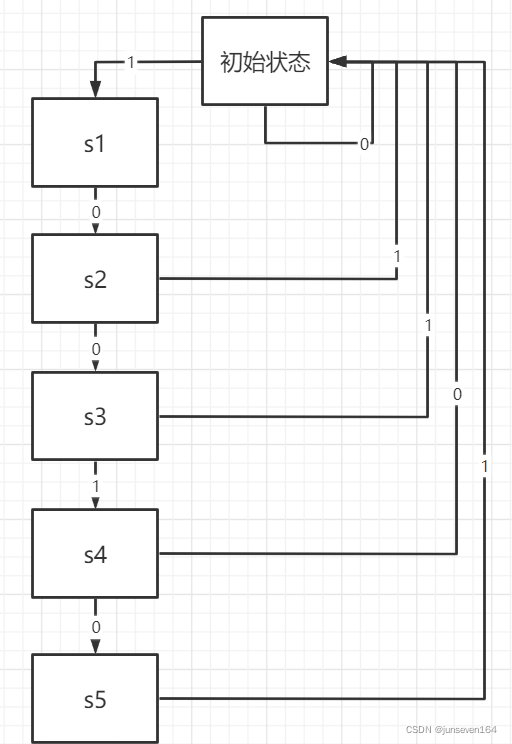

在这里插入图片描述

四、时序切换

  • 状态切换代码
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
module six_state (//90s内六个状态切换
    input wire clk,	//时钟，50M
	input wire rst_n,	//复位信号

	output wire [3:0] led //1s脉冲信号
);
//6个切换状态
parameter s1= 1;
parameter s2= 2;
parameter s3= 3;
parameter s4= 4;
parameter s5= 5;
parameter s6= 6;
//切换时间状态为1s
parameter MAX_NUM=26'd50_000_000;

reg [3:0] led_r;
reg [2:0] cstate;//现在的状态
reg [25:0] cnt;

//计数模块
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
		cnt <= 26'd0;
	else if (cnt == MAX_NUM)
		cnt <= 26'd0;
	else
		cnt <= cnt + 1'd1;
end

//状态切换模块
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
		cstate <= 3'b0;
	else if (cnt == MAX_NUM) begin
        if (cstate == 3'd6) begin
            cstate <= 3'b0;
        end else begin
            cstate <= cstate + 1'b1;
        end
    end
	else
		cstate <= cstate ;
end

//状态输出模块
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
		led_r <= 4'b0;
	else begin
        case (cstate)
            s1: led_r <= 4'b0001;
            s2: led_r <= 4'b0010;
            s3: led_r <= 4'b0100;
            s4: led_r <= 4'b1000;
            s5: led_r <= 4'b0011;
            s6: led_r <= 4'b0111;
            default : led_r <= led_r ;
        endcase
    end
end

assign led = led_r ;

endmodule
  • 效果

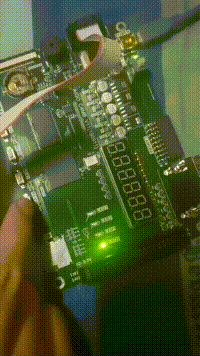

    在这里插入图片描述

五、检测10010串

  • 按键消抖模块
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
module key_debounce( //按键消抖模块
	input wire clk,
	input wire rst_n,
	input wire key,

	output wire key_value, //按键稳定信号
	output wire flag			//按键稳定标志
);

parameter delay_time = 1_000_000;

reg [22:0] delay_cnt;
reg key_reg;
reg flag_r;
reg key_value_r;
//0.2ms计时器
always@(posedge clk or negedge rst_n)begin
	if(!rst_n)
		key_reg <= 1'b0;
	else begin
		key_reg <= key;
		if(key_reg == 1'b1 && key == 1'b0)begin
			delay_cnt <= delay_time;
		end

		else if (delay_cnt == 20'd0)
			delay_cnt <= 20'd0;

		else if (key_reg == 1'b0 && key == 1'b0)
			delay_cnt <= delay_cnt -1'd1;
		end
end

//控制flag
always@(posedge clk or negedge rst_n)begin
	if(!rst_n)
		flag_r <= 1'b0;
	else if (delay_cnt == 20'd1)
		flag_r <=	1'b1;
	else
		flag_r <=	1'b0;
end

assign flag = flag_r;
//得到输出值
always@(posedge clk or negedge rst_n)begin
	if(!rst_n)
		key_value_r <= 1'b0;
	else if (delay_cnt == 20'd1)
		key_value_r <= ~key	;
	else
		key_value_r <= key_value_r;
end

assign key_value =key_value_r;

endmodule
  • 密码模块
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
/* 密码：10010  */
module password(
	input wire clk,
	input wire rst_n,
	input wire [1:0] key,

	output wire [3:0] led

);

//转态空间

parameter IDLE = 3'd0;
parameter S1 = 3'd1;//按对一个
parameter S2 = 3'd2;//按对两个
parameter S3 = 3'd3;//按对三个
parameter S4 = 3'd4;//按对四个
parameter S5 = 3'd5;//按对五个
parameter MAX_NUM=26'd49_999_999;

reg [2:0] cstate;
reg [3:0] led_r;
reg [25:0] cnt;

//1s计时器
always@(posedge clk or negedge rst_n)begin
	if(!rst_n)
		cnt <= 26'd0;
	else if (cnt == MAX_NUM)
		cnt <= 26'd0;
	else
		cnt <= cnt + 1'd1;
end

always@(posedge clk or negedge rst_n)begin
	if(!rst_n) begin
		cstate <= IDLE;
		end

	else begin
		case(cstate)
			IDLE:begin
				if(key[1])begin
					cstate <= S1;
					end
				else if(key[0])
					cstate <= IDLE;
				else
					cstate <= cstate;
				end

			S1:begin
				if(key[0])begin
					cstate <= S2;
					end
				else if(key[1])
					cstate <= IDLE;
				else
					cstate <= cstate;
				end

			S2:begin
				if(key[0])begin
					cstate <= S3;
					end
				else if(key[1])
					cstate <= IDLE;
				else
					cstate <= cstate;
				end

			S3:begin
				if(key[1])begin
					cstate <= S4;
					end
				else if(key[0])
					cstate <= IDLE;
				else
					cstate <= cstate;
				end
            S4:begin
				if(key[0])begin
					cstate <= S5;
					end
				else if(key[1])
					cstate <= IDLE;
				else
					cstate <= cstate;
				end

			default:cstate <= cstate;
		endcase
		end

end

//状态输出
always@(posedge clk or negedge rst_n)begin
	if(!rst_n)
		led_r <= 4'b0;
	else begin
		case(cstate)
			IDLE: led_r <= 4'b0001;
			S1: led_r <= 4'b0010;
			S2: led_r <= 4'b0100;
			S3: led_r <= 4'b1000;
            S4: led_r <= 4'b1110;
            S5: led_r <= 4'b1111;
			default led_r <= led_r;
		endcase
	end

end

assign led =led_r;

endmodule
  • 状态检测顶层模块
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
module state_judge_top(
    input wire clk,
	input wire rst_n,
	input wire [1:0] key,

	output wire [3:0] led
);

wire [1:0] key_value;
wire [1:0] flag;

key_debounce i0_key_debounce(
.clk			(clk),
.rst_n		(rst_n),
.key			(key[0]),

.key_value	(key_value[0]), //按键稳定信号
.flag			(flag[0])//按键稳定标志
);
key_debounce i1_key_debounce(
.clk			(clk),
.rst_n		(rst_n),
.key			(key[1]),

.key_value	(key_value[1]), //按键稳定信号
.flag			(flag[1])//按键稳定标志
);

password i_password(
.clk			(clk),
.rst_n		(rst_n),
.key			({key_value[1]&&flag[1],key_value[0]&&flag[0]}),

.led			(led)

);

endmodule
  • 效果
    在这里插入图片描述

六、总结

  • 在序列串较短的时候，用状态切换不仅思路清晰，而且比较简单，但是在序列串比较长的时候，这种方法就不适用了，是否可以考虑存储之后再进行比较，但这样又怎么发挥FPGA并行的优势呢。
