概述

状态机是一种带有条件判断的顺序执行。
状态机分为
Mealy型：输出不仅与当前状态有关，还与输入有关。（马尔可夫）
Moore型：输出至于当前状态有关。
状态机设计：
一段式：一个always块时序逻辑既描述状态转移，又描述数据输出。
二段式：一个always块时序逻辑描述状态转移，另一个always块组合逻辑描述数据输出。
三段式：一个always块时序逻辑描述状态转移，一个always块描述组合逻辑判断状态转移条件，另一个always块时序逻辑或组合逻辑描述数据输出。

面试常见的手撕代码，自动售货机：售货机商品3元每件，每次只能投入1元硬币，每满3元自动售出一件商品。

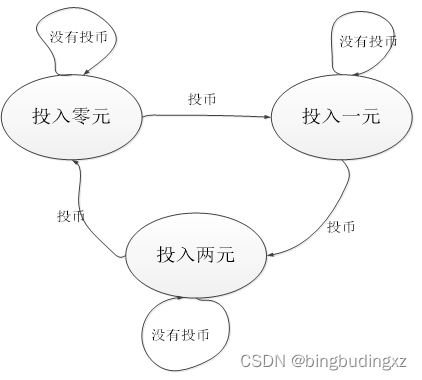

状态转移图：
在这里插入图片描述
一段式状态机：

module zidongshouhuoji_yiduanshi(
		input 	wire		clk						,
		input 	wire		rst_n					,
		input 	wire		money_flag				,

		output  reg			thing_out
						);
//定义状态变量
 reg 	[1:0]	state	;

//一段式状态机
 always @(posedge clk or negedge rst_n)begin
	if (rst_n == 1'b0)begin
		state 		<= 2'b00	;
		thing_out 	<= 1'b0		;
	end
	else begin
		case(state)
			2'b00:	begin
						if(money_flag == 1'b1)begin
							state 		<= 2'b01	;
							thing_out 	<= 1'b0		;
						end
						else begin
							state 		<= 2'b00	;
							thing_out 	<= 1'b0		;
						end
					end
			2'b01:	begin
							if(money_flag == 1'b1)begin
							state 		<= 2'b10	;
							thing_out 	<= 1'b0		;
						end
						else begin
							state 		<= 2'b01	;
							thing_out 	<= 1'b0		;
						end
					end
			2'b10:	begin
					if(money_flag == 1'b1)begin
							state 		<= 2'b00	;
							thing_out 	<= 1'b1		;
						end
						else begin
							state 		<= 2'b10	;
							thing_out 	<= 1'b0		;
						end
					end
			default:	 begin
							state 		<= 2'b00	;
							thing_out 	<= 1'b0		;
						end
		endcase
	end
 end

endmodule

两段式状态机：

//两段式状态机
 //第一段描述状态转移
 always @(posedge clk or negedge rst_n)begin
	if (rst_n == 1'b0)begin
		state 		<= 2'b00	;
	end
	else begin
		case(state)
			2'b00:	begin
						if(money_flag == 1'b1)begin
							state 		<= 2'b01	;
						end
						else begin
							state 		<= 2'b00	;
						end
					end
			2'b01:	begin
						if(money_flag == 1'b1)begin
							state 		<= 2'b10	;
						end
						else begin
							state 		<= 2'b01	;
						end
					end
			2'b10:	begin
						if(money_flag == 1'b1)begin
							state 		<= 2'b00	;
						end
						else begin
							state 		<= 2'b10	;
						end
					end
			default:	 begin
							state 		<= 2'b00	;
						end
		endcase
	end
 end

 //第二段状态机描述输出
 always @(posedge clk or negedge rst_n)begin
	if (rst_n == 1'b0)begin
		thing_out 	<= 1'b0		;
	end
	else if((state == 2'b10) && (money_flag == 1'b1)) begin
		thing_out 	<= 1'b1		;
	end
	else begin
		thing_out 	<= 1'b0		;
	end
 end

仿真：

`timescale 1ns/1ns

module shouhuoji_tb();

	reg			clk			;
	reg			rst_n		;
	reg			money_flag	;

	wire		thing_out	;


 initial begin
	rst_n = 0 ;
	clk = 0 ;
//	money_flag = 0 ;
	#100 ;
	rst_n = 1 ;
 end

 always #10 clk = ~clk ;

 always #20 	money_flag <= {$random} ;

 zidongshouhuoji_liangduanshi zidongshouhuoji_yiduanshi(
	.	clk				(clk)				,
	.	rst_n			(rst_n)				,
	.	money_flag		(money_flag)		,

	.	thing_out		(thing_out)
						);


endmodule
