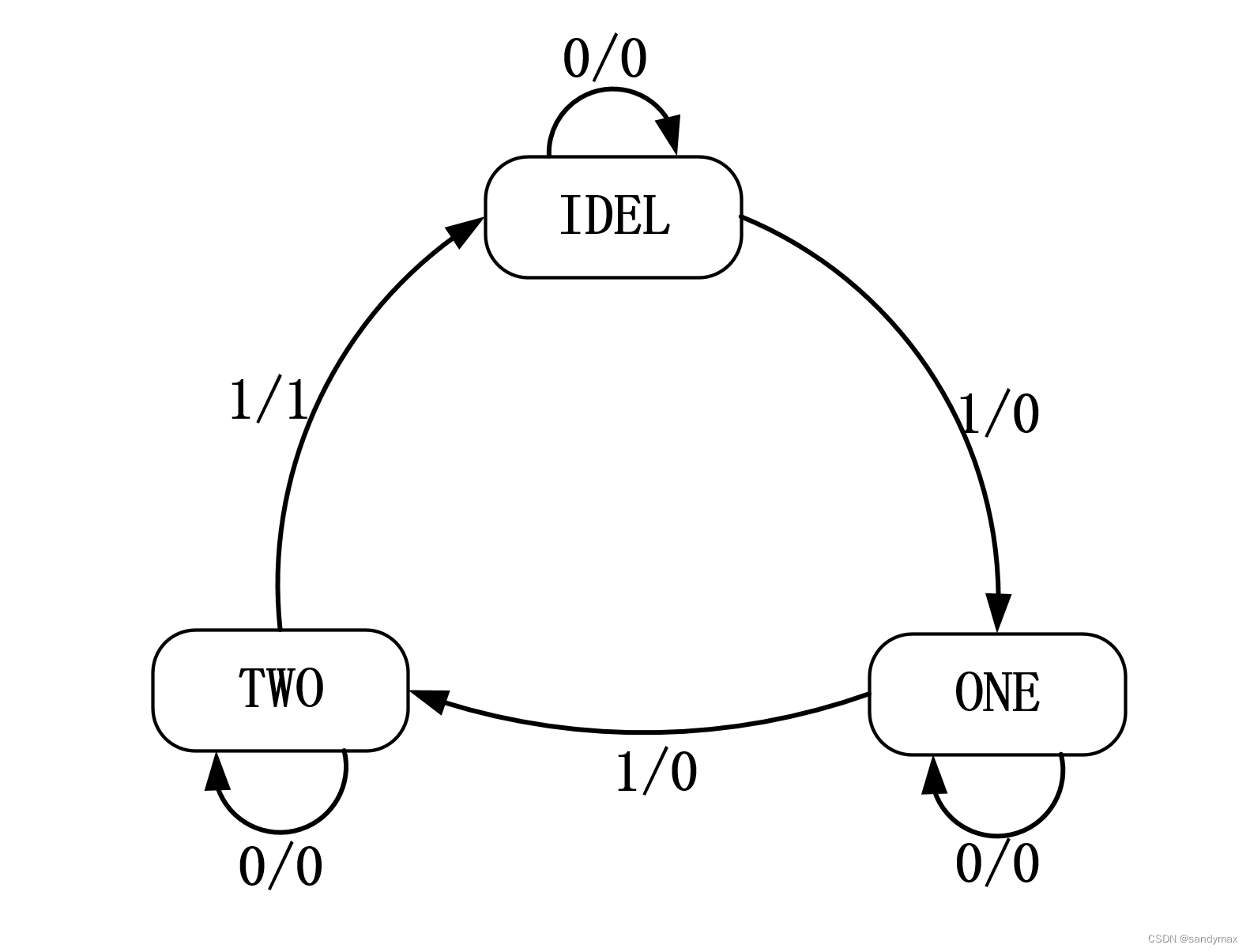

1.状态机

贩卖机中投入三块钱后就可以出1瓶可乐

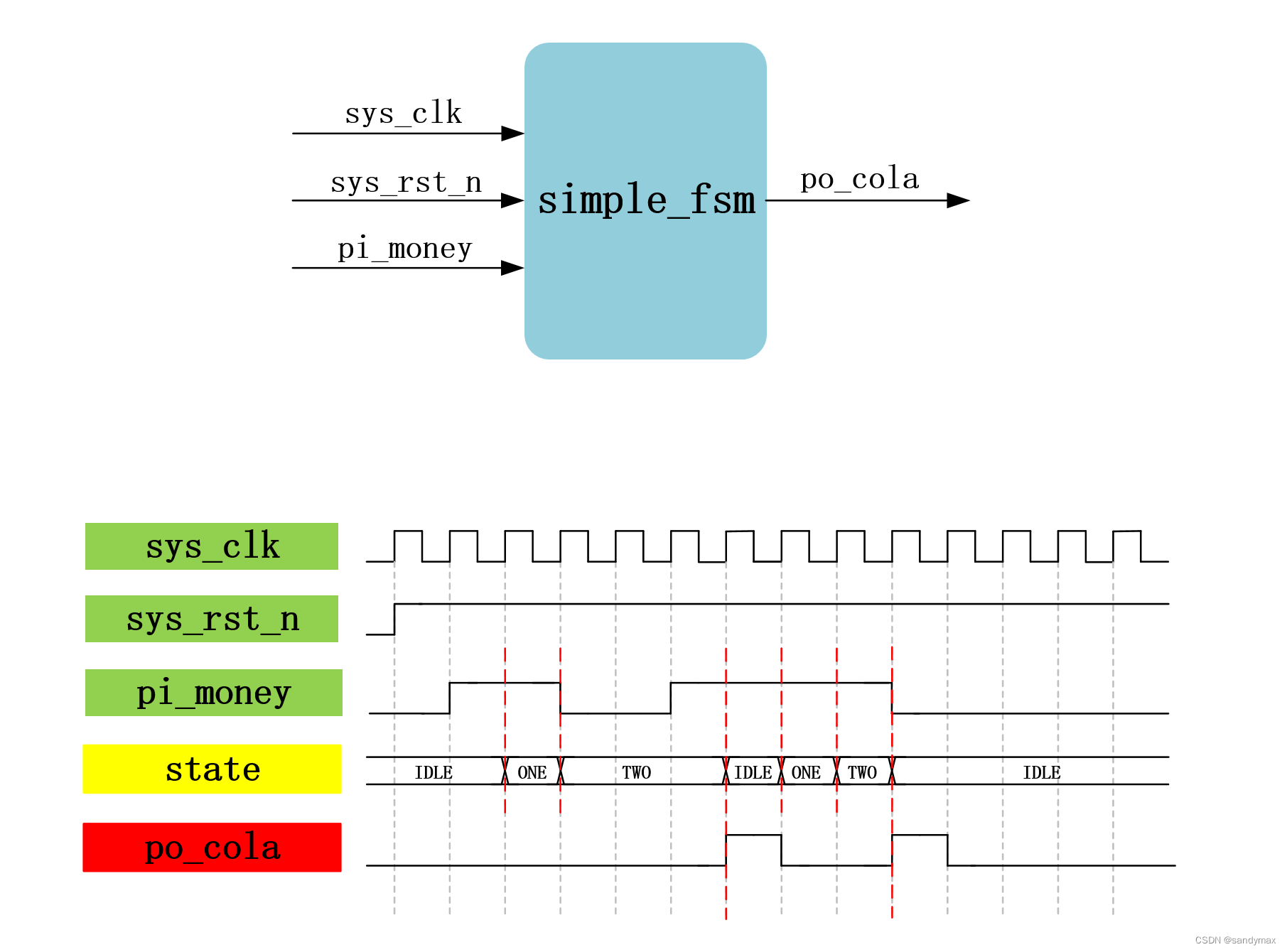

2.时序图

3.代码

simple_fsm.v文件

module  simple_fsm
(
    input   wire    sys_clk     ,
    input   wire    sys_rst_n   ,
    input   wire    pi_money    ,

    output  reg     po_cola
);

parameter   IDLE    =   3'b001;
parameter   ONE     =   3'b010;
parameter   TWO     =   3'b100;

reg     [2:0]   state;

always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        state <= IDLE;
    else    case(state)
        IDLE:   if(pi_money == 1'b1)
                    state <= ONE;
                else
                    state <= IDLE;
        ONE:    if(pi_money == 1'b1)
                    state <= TWO;
                else
                    state <= ONE;
        TWO:    if(pi_money == 1'b1)
                    state <= IDLE;
                else
                    state <= TWO;
        default:    state <= IDLE;
    endcase

always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        po_cola <= 1'b0;
    else    if((state == TWO) && (pi_money == 1'b1))
        po_cola <= 1'b1;
    else
        po_cola <= 1'b0;


endmodule

tb_simple_fsm.v文件

`timescale  1ns/1ns
module  tb_simple_fsm();

//声明变量
reg     sys_clk;
reg     sys_rst_n;
reg     pi_money;

wire    po_cola;

//初始化
initial
    begin
        sys_clk = 1'b0;
        sys_rst_n <= 1'b0;
        //pi_money <= 1'b0;
        #20
        sys_rst_n <= 1'b1;

        /* #10
        pi_money <= 1'b1;
        #40
        pi_money <= 1'b0;
        #40
        pi_money <= 1'b1;
        #80
        pi_money <= 1'b0; */
    end

//系统时钟初始化，周期为20ns
always #10 sys_clk = ~sys_clk;

always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        pi_money <= 1'b0;
    else
        pi_money <= {$random} % 2;

wire    [2:0]   state = simple_fsm_inst.state;
//显示初始化
initial
    begin
        $timeformat(-9,0,"ns",6);
        $monitor("@time %t: pi_money=%b,state=%b,po_cola=%b",$time,pi_money,state,po_cola);
    end


//实例化
simple_fsm  simple_fsm_inst
(
    .sys_clk    (sys_clk),
    .sys_rst_n  (sys_rst_n),
    .pi_money   (pi_money),

    .po_cola    (po_cola)
);

endmodule

3.1 代码中的注意事项

显示 state 时的语句

 $monitor("@time %t: pi_money=%b,state=%b,po_cola=%b",$time,pi_money,state,po_cola);

需要的赋值形式

wire    [2:0]   state = simple_fsm_inst.state;

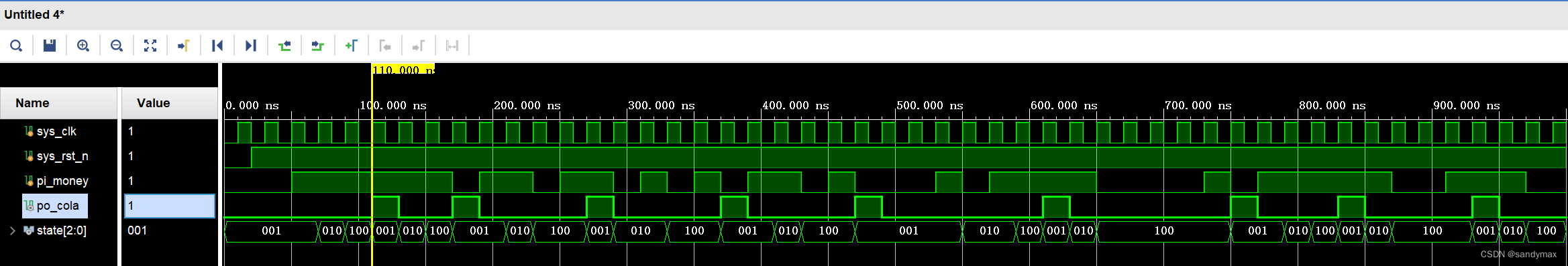

4.vivado时序图
