数字IC笔试题2

目录

2、从综合出电路的电路看第一段代码比第二段代码优化的地方是（B）

3、logic [1:0] a; logic [1:0] b; logic result; a=2'b1z; b=2'b10; result=(a==b)；在sv中，上述代码执行完后，result的值为1'b0（B）

4、以下不能抑制异步电路问题的是（A）

5、亚稳态对电路影响极大，下面哪种做法对降低亚稳态发生概率是无效的（C）

6、无复位寄存器会引入不定态，因此设计中禁止使用无复位寄存器（B）

7、bufif0 # (5:7:9, 8:10:12, 15:18:21)b1 (lo1.1o2, dir).其中第一个5:7:9表示什么

8、在时钟上升沿时采样别start有效开始，两个时钟周期后，信号“a”连续或者间断地出现3次为高电平，紧接着信号“stop”在下一个时钟周期为高电平，转换成断言描述。以下哪个是正确的(C)

9、对于FPGA内部的RAM而言，以下哪个说法是错误的?（A）

10、关于静态时序分析(STA)哪项说法是错误的?（D）

11、验证环境中提到的参考模型(Reference Model)只支持不带时序的功能建模，不支持时序建模（A）

12、如果该class会被继承，则该class所有定义的function/task都需要加virtual（A）

14、关于下面约束，说法正确的是() constraint ST{ (a==0)-> (b==0) } （B）

15、有关中断，以下说法不正确的是?（D）

16、以下低功耗措施中，哪种不是降低电路翻转率的方法?（A）

17、以下SV程序的运行结果为(D) :

18、以下信号命名中不符合Verilog语法的是: (A)

19、关于三段式状态机的描述，下列说法正确的是(D)

20、有关功耗，以下说法不正确的是?（D）

21、generate for循环语句中使用的标尺变量可定义为integer（B）

22、 Interface 中可以定义信号、函数、任务、class对象；也可以有always，initial语句块（B）

23、下列不属于动态数组内建函数的是(D)

24、isolation cell是下面哪种低功耗技术必需的（A）

25、a1和a2的检查效果完全一样：（B）

26、漏电流(Leakage Current)与逻辑电路设计的工作频率无关

27、reg signed [0:4]c ; c=8'h8f; 赋值后c的值是多少?（A）

28、在Verilog中，"assign din[31:0]=32'hFF00_ABC4；assign dout[31:0]=(din<<2)>＞4. dou的值是多少?（D）

29、假设输入信号X位宽为12bit，InA位宽为6bit，InB位宽为17bit，实现Y=X*InA+InB功能，并要求不损失精度，那么输出信号Y位宽应不小于(C)

30、在Verilog设计中，下列说法不正确的是 (ABCD)

31、对于设计中所使用的Pipeline，说法中正确的有（BD）

32、下列哪些设计可能会对芯片DFT产生不利影响

33、下列表达式中，哪些可以使用一个或多个二输入与非门器件实现（ABCD）

34、多比特信号A，在时钟域clk_ a存在从8'd100到8'd101的变化过程中，若在时钟域clk_b直接采用D触发器采样，可能采样到数据是（ABCD）

35、Formality是由Synopsys公司开发的一种形式验证(Formal Verification)工具，用于两个Design之间的等价性验证。它可以支持如下哪些等价性验证?（ABC）

36、以下三段代码

上面三段代码，说法正确的是:（ABD）

37、基于FPGA和ASIC芯片设计的差异需要关注的有（ABCD）

38、报文处理设计规格：（ABCD）

39、下列哪些必须是在Post-Layout时序仿真的?（AC）

40、当模块的代码覆盖率达到100%时，下列说法错误的是（BCD）

---

1、你希望工作的地点是？

2、从综合出电路的电路看第一段代码比第二段代码优化的地方是（B）

第一段代码：

always @(posedge ck clk or negedge rst_n) beign

if(-rst_n)

D<=1b0;

else if(A& B)

D<= A+B:

end

第二段代码：

always @(posedge clk or negedge rst_n)beign

if(-rst_n)

D<=1'b0;

else if(A&B)

D <=A+B;

else

D<= 1'b0;

end

A第一段代码比第二段代码简练，方便综合；

B.第一段代码比第二段代码省功耗；

C.第一段代码比第二段代码的电路简单；

D.第一段代码比第二段代码易于理解和实现；

3、logic [1:0] a; logic [1:0] b; logic result; a=2'b1z; b=2'b10; result=(a==b)；在sv中，上述代码执行完后，result的值为1'b0（B）

A.正确

B.错误

        a==b得到结果为x

4、以下不能抑制异步电路问题的是（A）

A寄存三拍

B.双向握手

C.格雷码转换

D.缓存输出

        非常不确定，菜鸡感觉都可以==

5、亚稳态对电路影响极大，下面哪种做法对降低亚稳态发生概率是无效的（C）

A增加异步处理的打拍级数

B使用专用亚稳态寄存器进行替换异步处理逻辑

C.提高异步处理电路的工作时钟

D.缩短异步处理打拍逻辑之间的delay

6、无复位寄存器会引入不定态，因此设计中禁止使用无复位寄存器（B）

A正确

B.错误

        在IC设计中，处于减少功耗和面积的考虑会存在部分的无复位寄存器和存储单元

7、bufif0 # (5:7:9, 8:10:12, 15:18:21)b1 (lo1.1o2, dir).其中第一个5:7:9表示什么

A min typ: max

B. rise; fall turn-off

8、在时钟上升沿时采样别start有效开始，两个时钟周期后，信号“a”连续或者间断地出现3次为高电平，紧接着信号“stop”在下一个时钟周期为高电平，转换成断言描述。以下哪个是正确的(C)

A. property p0:

@(posedge clk) $rose (start)1  ##2 (a[=>3]) ##1 stop endpropery

a0 assert property(p0).

B. property p0:

@(posedge clk) $rose(start)|-> ## 2 (a[*3]) ##1 stop.

endproperty

a0 assert property(p0):

C property p0:

@(posedge clk) $rose(star)|-> ##2 (a[->3]) ##1 stop;

endproperty

a0: assert property(p0),

D. property p0:

@(posedge clk) $rose(start) |-> ##2 (a[=3]) ##1 stop,

endproperty

a0: assert property(p0);

9、对于FPGA内部的RAM而言，以下哪个说法是错误的?（A）

A配置成伪双端口RAM时，两个端口均有各自独立的读写控制信号

B.配置成伪双端口RAM时，两个端口，可以使用不同的时钟

C.配置成单端口RAM时，仅有一个时钟，用于读操作和写操作

D.配置成单端口RAM时，仅有一组访问地址，用于读操作或写操作

FPGA中的RAM有单端口、双端口和伪双端口之分.

单端口：

输入只有一组数据线和一组地址线，只有一个时钟，读写共用地址线。

输出只有一个端口。

所以单端口RAM的读写操作不能同时进行。

伪双端口：

输入有一组数据线，两组地址线，两个时钟。

两个输出端口共用一个输出端口。

所以一个端口只读，另一个端口只写，但写入和读取的时钟可以不同，且位宽比可以不是1:1。即允许写A的同时读B，且速率可以不同。

双端口：

输入有两组地址线和两组数据线，两个时钟。

输出有两个分别的数据线。

所以双口RAM两个端口都分别带有读写端口，可以在没有干扰的情况下进行读写，彼此互不干扰。

10、关于静态时序分析(STA)哪项说法是错误的?（D）

A. 不需要仿真向量

B. 不能验证设计的功能

C. 分析速度快

D. 可以分析同步路径和异步路径

11、验证环境中提到的参考模型(Reference Model)只支持不带时序的功能建模，不支持时序建模（A）

A.错误

B.正确

12、如果该class会被继承，则该class所有定义的function/task都需要加virtual（A）

A.错误

B.正确

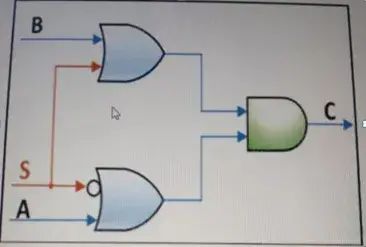

13、下列选项表达式逻辑实现功能，与图中电路实现功能不同的是

A (A+S—) (B+S)

B. A·B+A·S+B·S—+S·S—

C. A·S+B·S—

D. A(B+S—)+5 (B+5S)

14、关于下面约束，说法正确的是() constraint ST{ (a==0)-> (b==0) } （B）

A如果a! =0，则b! =0

B如果b!=0，则a!=0

C.如果b==0，则a==0

15、有关中断，以下说法不正确的是?（D）

A.芯片中断引脚送出的中断信号一般采用脉冲信号

B.中断读清方式是指在CPU完成对中断指示寄存器的读操作后将中断指示寄存器清零。

C.中断存在边缘触发方式和电平触发方式

D.1根中断管脚可以过度多个芯片内部中断

16、以下低功耗措施中，哪种不是降低电路翻转率的方法?（A）

A重新安排“if-else”表达式，可将毛刺或快变化信号移至逻辑锥体的前部

B.采用Gray码或One-hot码作为状态机编码

C.在不进行算术运算的时候，使这些模块的输入保持不变，不让新的操作数进来.

D.减少电路中的glitch

        应该将毛刺或快变信号移至逻辑椎体的后部，if-else越往后，被选择的概率越小。可以把逻辑延迟大的部分移至逻辑椎体的前部，来减小总的最大延迟，因为在前部意味着最小的选择路径长度。

17、以下SV程序的运行结果为(D) :

class Test;

bit [31:0] addr;

function void display_addr;

$display("%h", addr);

endfunction

endclass:Test

initial begin

Test t1;

t1 = new();

t1.display_addr();

end

A以上选项均不对

B.1

C. X

D.0

18、以下信号命名中不符合Verilog语法的是: (A)

A. 1_2CorrectName

B. CNTO

C. _R1_D2

D. COunT

        开头只能是字母/下划线，且不能用关键词命名

19、关于三段式状态机的描述，下列说法正确的是(D)

A.输出必须是寄存器输出

B.描述状态转移条件和转移规律的逻辑是时序逻辑

C.描述状态转移时，可以不指定default态。

D.描述状态迁移的逻辑为时序逻辑

        可以用组合电路输出，也可以用时序电路输出；

20、有关功耗，以下说法不正确的是?（D）

A.设计层次越高，功耗优化所能达到的效果越好。

B.电压越大，工作频率越高，其动态功耗越高

C.低功耗设计的目标就是采用各种优化技术和方法，在各个设计目标之间找到最佳

D.芯片单位面积的动态功耗和静态功耗的随着工艺的发展呈下降趋势

        工艺发展，mos阈值降低，漏电流变大。

21、generate for循环语句中使用的标尺变量可定义为integer（B）

A.正确

B.错误

        generate for中使用的标尺变量是genvar

22、 Interface 中可以定义信号、函数、任务、class对象；也可以有always，initial语句块（B）

A.错误

B.正确

        见评论

23、下列不属于动态数组内建函数的是(D)

A. delete()

B. size()

C. new[]

D. length()

        同上

24、isolation cell是下面哪种低功耗技术必需的（A）

A. Power Gating

B. Clock Gating

C. Mutli_Vdd

D. AVS

25、a1和a2的检查效果完全一样：（B）

property p1：

@(posedge clk) a|=>b|=>c;

endproperty

a1: assert property(p1);

property p2：

@(posedge clk)a ##1 b ##1 |-> c;

endproperty

a2: assert property(p2);

A.错误

B.正确

26、漏电流(Leakage Current)与逻辑电路设计的工作频率无关

A.错误

B.正确

27、reg signed [0:4]c ; c=8'h8f; 赋值后c的值是多少?（A）

A. 15

B. 17

C. -15

28、在Verilog中，"assign din[31:0]=32'hFF00_ABC4；assign dout[31:0]=(din<<2)>＞4. dou的值是多少?（D）

A 32'h00FF00AB

B.32'hFFFF00AB

C 32'h0x3FC02AF1

D.32'h0FC02AF1

verilog中，逻辑移位与算术移位的右移符号分别为“>>”和“>>>”，左移同理。

两者的区别在于：逻辑移位不考虑符号位，左移和右移都只补零；算术移位考虑符号位，左移补零，右移补符号位。

29、假设输入信号X位宽为12bit，InA位宽为6bit，InB位宽为17bit，实现Y=X*InA+InB功能，并要求不损失精度，那么输出信号Y位宽应不小于(C)

A. 12bit

B. 17bit

C. 19bit

D.18bit

30、在Verilog设计中，下列说法不正确的是 (ABCD)

A.如果setup时间不满足，可以尝试降低时钟频率解决

B.在边沿敏感时序逻辑代码中，应使用非阻塞赋值(<=)

C.要求always块产生组合逻辑时使用阻塞赋值(=)

D.模运算符"%"是不可综合的

31、对于设计中所使用的Pipeline，说法中正确的有（BD）

A.使用Pipeline会导致数据延时增加，但如果工作频率不变，系统的吞吐量不会改变。

B.使用Pipeline会对时序有好处，STA更容易通过。

C.使用Pipeline一定可以减少面积。

D.使用Pipeline可能会导致面积增大。

        牺牲面积换取速度，吞吐量会变大

32、下列哪些设计可能会对芯片DFT产生不利影响

A.门控时钟设计

B.使用双沿时钟设计

C.内部三态门总线

D.使用内部产生的时钟

33、下列表达式中，哪些可以使用一个或多个二输入与非门器件实现（ABCD）

A.常数1

B. A

C. A+B

D. AB

34、多比特信号A，在时钟域clk_ a存在从8'd100到8'd101的变化过程中，若在时钟域clk_b直接采用D触发器采样，可能采样到数据是（ABCD）

A.8'h65

B.8'b01100101

C.8'h64

D.8'd100

35、Formality是由Synopsys公司开发的一种形式验证(Formal Verification)工具，用于两个Design之间的等价性验证。它可以支持如下哪些等价性验证?（ABC）

A门级网表对门级网表

B. RTL级对RTL级

C. RTL级对门级网表

36、以下三段代码

①: always @(posedge clk or negedge rst_n) begin

if(!rst_n)din_ dly <='ho;

else din_dly <= din;

end

②: always @(posedge clk) begin

din_dly <= din;

end

③: always @(posedge clk) begin

If(!rst_n)din_ dly <= 'h0;

else din_dly <= din;

end

上面三段代码，说法正确的是:（ABD）

A.②属于无复位寄存器，其PPA更优

B.①属于异步复位逻辑

C.同步复位和异步复位都是在复位时将寄存器状态初始化，所以没有区别

D.③属于同步复位逻辑，rst_n可能通过组合逻辑连接到寄存器D端。

37、基于FPGA和ASIC芯片设计的差异需要关注的有（ABCD）

A.时钟复位

B.时钟顿率

C.memory控制

D.上下电流程

38、报文处理设计规格：（ABCD）

支持的报文长度为36-256字节，其余长度的报文直接丢弃；

接收的报文长度小于64字节时填充PAD (任意数据)使报文长度达到64字节，然后再转发；下面描述错误的是：

A.因为填充PAD是任意数据，因此随便挑一组特殊值，例如全0验证即能够保证功能正确

B.因为大于256B的报文被丢弃了，所以不需要验证该点

C.因为小于36B的报文被丢弃了，所以不需要验证该点

D.该报文处理长度的边界点包含两个值，分别为36和256



39、下列哪些必须是在Post-Layout时序仿真的?（AC）

A.Post-Layout网表

B.综合网表

C.标准延时格式文件

D.RTL代码

40、当模块的代码覆盖率达到100%时，下列说法错误的是（BCD）

A.并不能确保验证工作已经完成

B.可确认各类用例的激励构造已经完备

C.可确认各种边界点的测试已经足够充分

D.可确认功能验证充分
