DDR3的配置及仿真教程

具体的DDR的内部工作情况以及一些情况，在之前的博客写过了。

这系列博客主要是调用MIG（Memory Interface Solution） IP对DDR的控制使用，MIG由三部分组成User Interface Block 、Memory controller 和Physical Layer。IP的一边是连接DDR3的接口（Physical interface）。另一半是用户逻辑控制接口（User FPGA Logic）。想要正确的控制DDR3的读写，需要正确的设置MIG和正确的用户逻辑控制接口逻辑。

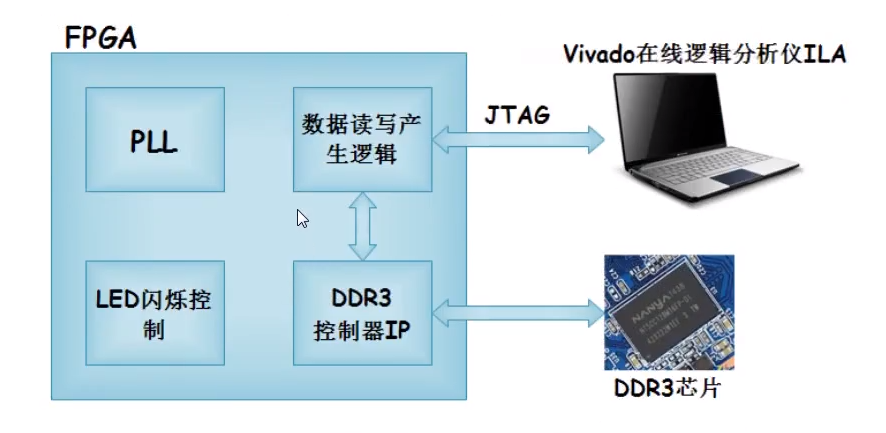

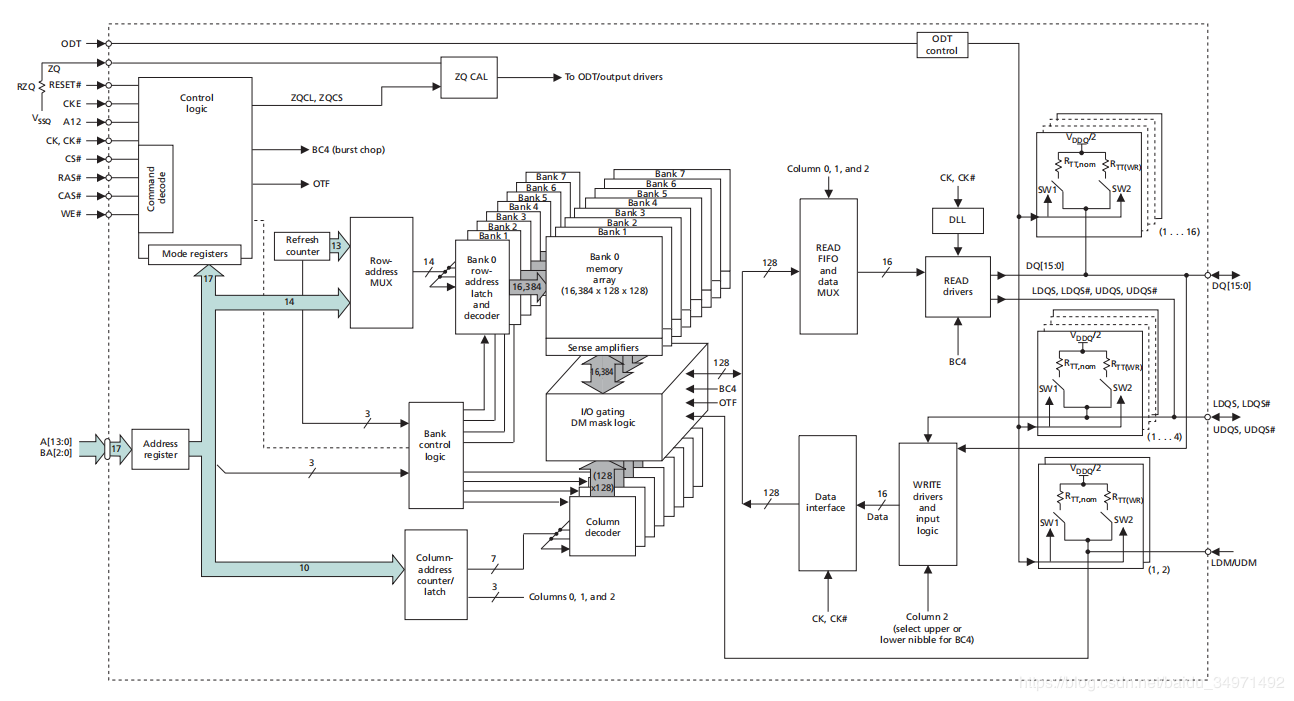

DDR3的内部结构

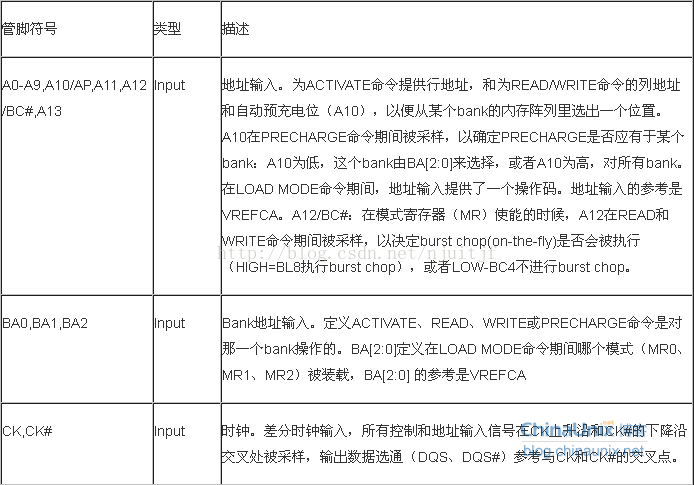

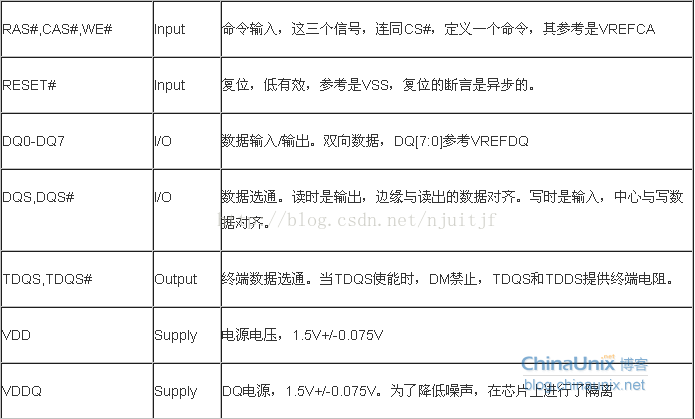

接口信息：

MIG介绍

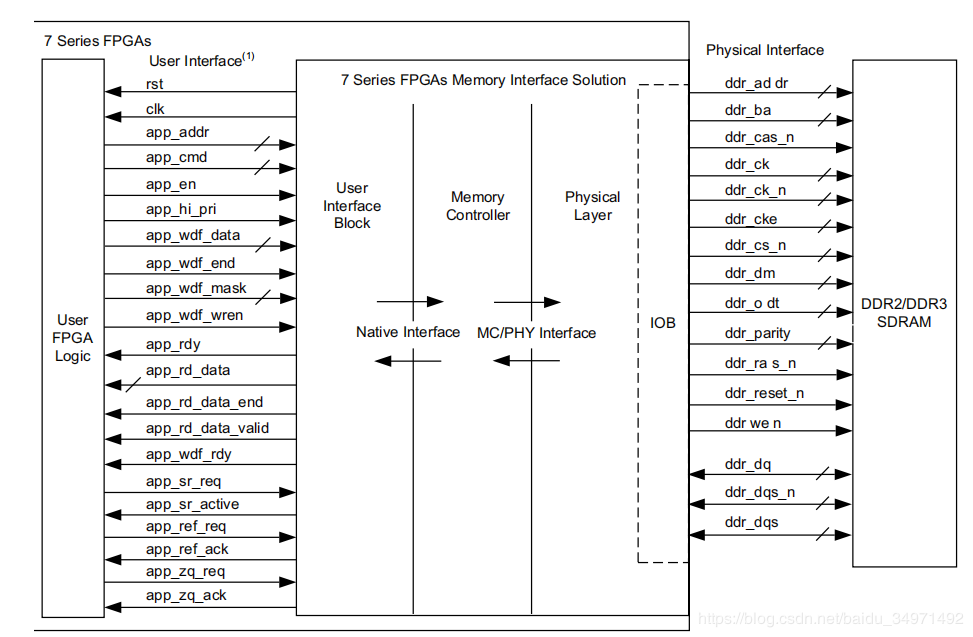

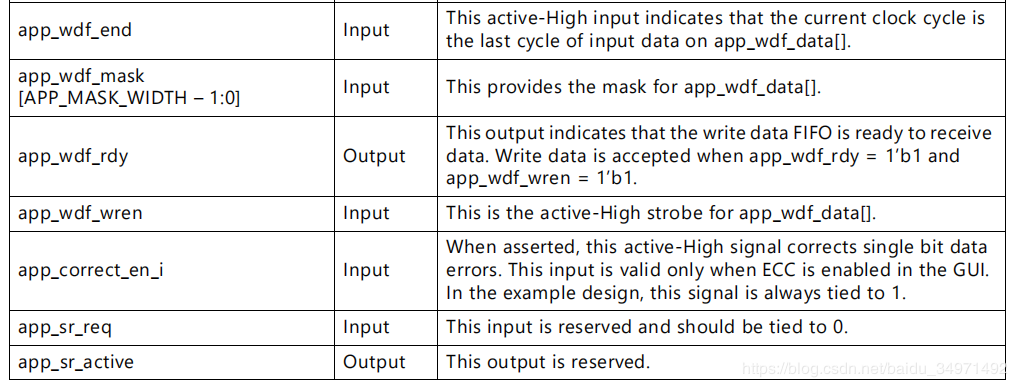

MIG user interface

一、DDR3的用户端时序的了解以及时钟的分析

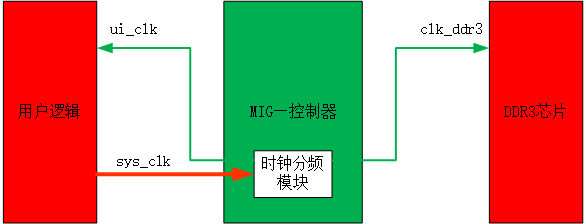

在进行创建之前，先对从用户端到MIG再到DDR3之间的时钟进行讨论分析下。
DDR3的工作时钟是由IP核产生给DDR3的CLOCK引脚的（DDR3的工作时钟）。

IP核给用户的端的时钟一般是2:1或者4:1.（用户的工作时钟）
4:1 表示在DDR3工作时钟400M情况下用户时钟为100M
2:1 表示在DDR3工作时钟400M的情况下用户时钟为200M

1：2 和1：4 区别就是用户时钟会降低 时序好过 但是对外数据接口会翻倍 浪费ram

ref_clk（参考时钟）是固定的200M，用来IO校准的，如果系统时钟恰好是200M，那么两个就可以共用了。

里面有三个时钟：
（1）第一个时钟：是clock period，这个时钟功能是所有控制器的工作频率，频率模块受所选FPGA和器件速度等级等因素的限制，也就是对应上图的的ddr3_clk，控制器的时钟频率和用户的时钟频率，2:1会降低最大存储器接口频率，2:1比例的用户界面数据总线宽度是物理存储器接口宽度的4倍。而4：1比率的总线宽度是物理存储器接口宽度的八倍。 2：1比率具有较低的延迟。 4：1的比率是最高数据速率所必需的)4:1。

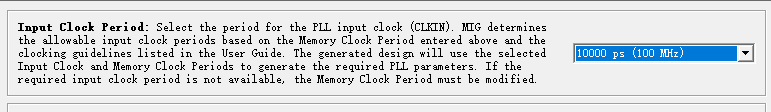

（2）第二个时钟，是给到MIG的时钟，就是对应的上面的syc_clk不一定是板子上的时钟因为板子上的时钟总是某个特定的值，这个值在芯片所承受的时钟范围之内，假设某款FPGA的工作频范围是100M-533M，而我板子上的晶振为100M，但是此时此处的sys_clk就还可以选择300M、400M等。当然需要通过锁相环来实现。这里最好还是采用板子上的晶振时钟，一般的都为200M。

（3）第三个时钟，如下图所示：此处选择的是输入到MIG的时钟类型（单端、差分或者否），只有用的官方的板子才选择NO-BUFF。第二个选项：参考时钟–该选项选择时钟类型（单端，差分，否对clk_ref信号对进行缓冲或使用系统时钟）。使用系统时钟选项当输入频率在199和201 MHz之间时（即输入时钟）出现周期介于5,025 ps（199 MHz）和4,975 ps（201 MHz）之间。参考时钟，当然当我们选择的这个参考时钟不是200M的时候（这个始终就是共MIG内部的iodelay使用的），我们要参考vivado给出的例子，看例子里面是怎么给的时钟。此处如果选的是单端或者差分，那么在生成例化文件的时候，就会多出几个参考适中的端口给你要时钟，这个时候参考例程，将输入的系统时钟通过PLL来产生相应的时钟。

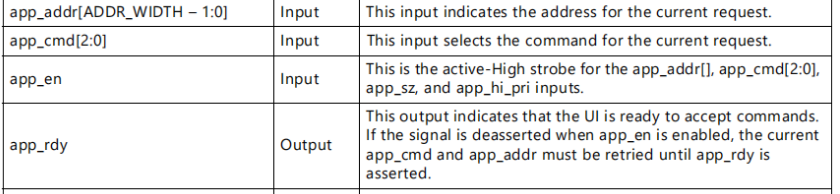

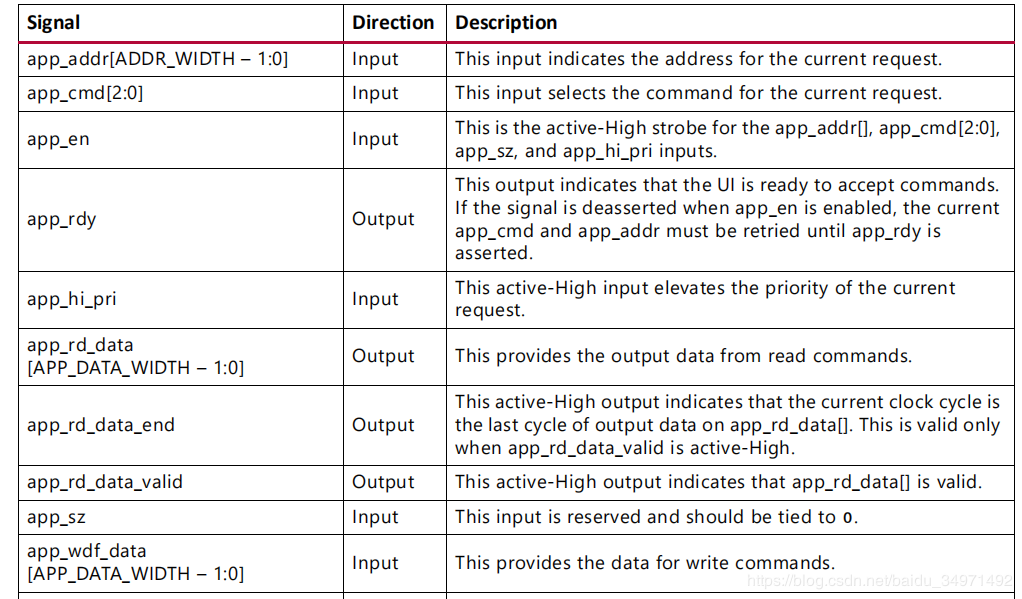

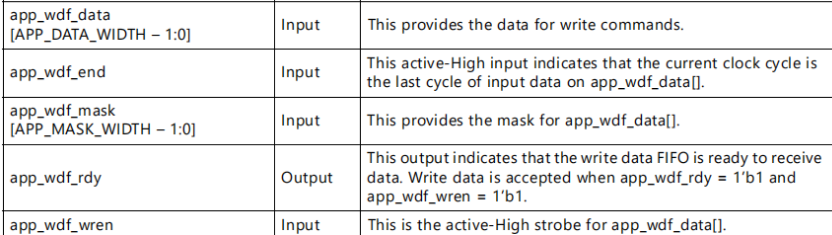

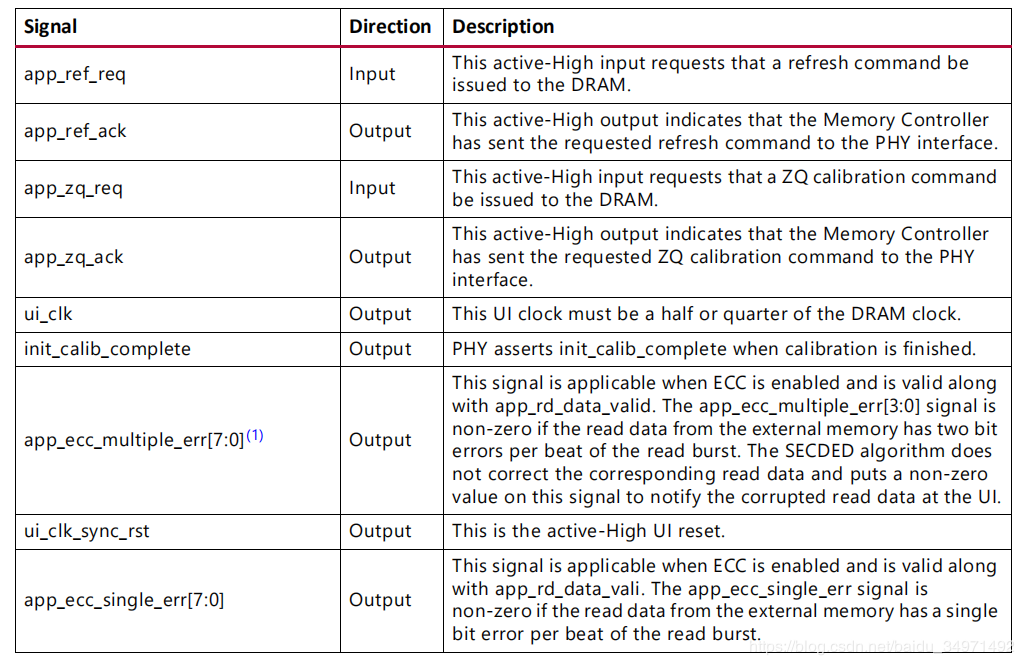

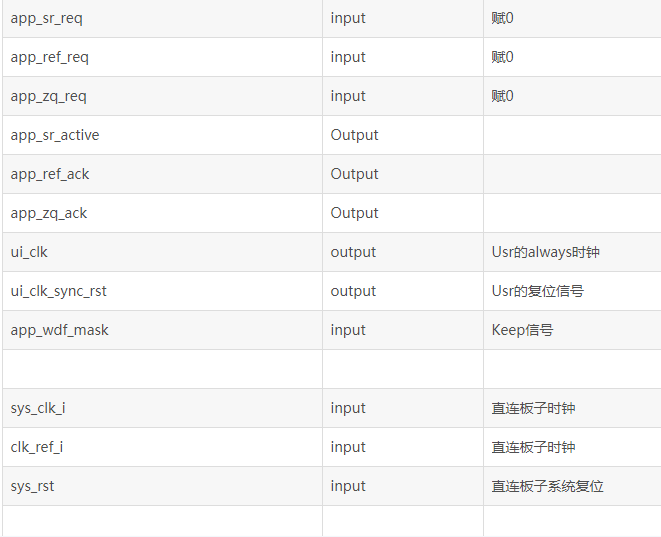

IP核引脚说明

时序分析

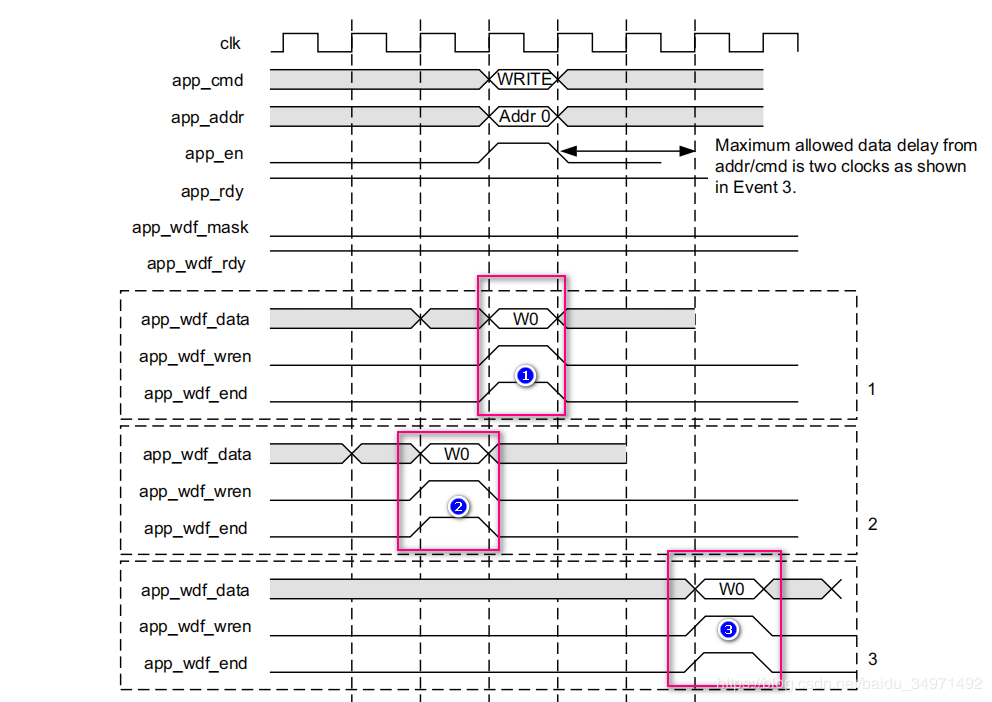

写时序分析

数据比command早一点或晚一点写入都是可以的。
因为command和data都有各自的FIFO，因此需要同步的，换句话说，如果设计对着controller的User Interface，并且和目前的机制一样，command和data都有FIFO，那么简单，会鞥见command FIFO的新命令，对于取一个data FIFO中的写入数据，不管谁先被送到各自的FIFO中。
command FIFO有命令是data FIFO取数据的先决条件。command要关注接口app_cmd、app_addr、app_en、app_rdy。这里写数据则需要关注接口app_wdf_data、app_wdf_wren、add_wdf_end、app_wdf_rdy。

先说app_wdf_end，DDR3实际读写的Burst=8，DDR3的数据位宽为16bit，Burst
为8，就是说每次对DDR3执行读写必须是连续的8*16 bit数据。那么在User Interface这段，如果逻辑时钟为DDR3时钟的4分频，且数据位宽为128bit，那么单个时钟周期就对应Burst=8的一次读写操作。如果数据位宽为64bit，那么必须执行2次是即开操作才能完成一次Burst=8的读写。对于前者，app_wdf_end始终为1就可以了。对于后者，app_wdf_end每写2个数据是在周期内，前一次拉低，后一次拉高。

余下三个信号app_wdf_data、app_wdf_wren和app_wdf_rdy，工作原理就和command时序类似。app_wdf_data有效，且app_wdf_wren拉高，必须app_wdf_rdy也为高，才表示当前数据写入DDR3控制器。

执行写数据command和执行写数据操作，是一一对应的，虽然控制时序可以分开实现。

读时序分析
每个数据的读操作，也需要先有读command的发起，当有效读command发起后，若干个时钟周期之后，app_rd_data_valid拉高，此时app_rd_data有效，用户逻辑据此读出数据即可。对于连续读也是一样的，User Interface可以送一堆读command，这些读command必须是有效的command，随后就等着app_rd_data_valid拉高接收app_rd_data即可。

发起读数据操作后，大概30个时钟周期之后，数据才连续出现。数据是pipeline方式出现的，所以尽可能读取连续地址的数据可以大大提高数据吞吐量。

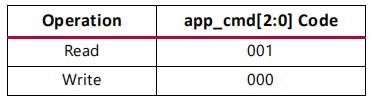

Command命令时序
简单来讲，app_cmd和app_addr有效，且app_en拉高，app_rdy拉高，则该命令成功发送给DDR3控制器；若是在app_cmd、app_addr和app_en都有效时，app_rdy为低，那么必须保持app_cmd、app_addr和app_en的有效状态，直到app_rdy拉高，那么该命令才算是成功发送给DDR3控制器。

这个clk是从MIG输出给的用户时钟（ui_clk）。

上面这些对DDR3用户端的读、写、命令时序讲述完了，以及时钟的讲述（纠结了几天终于理解了）。

二、DDR3的MIG的配置

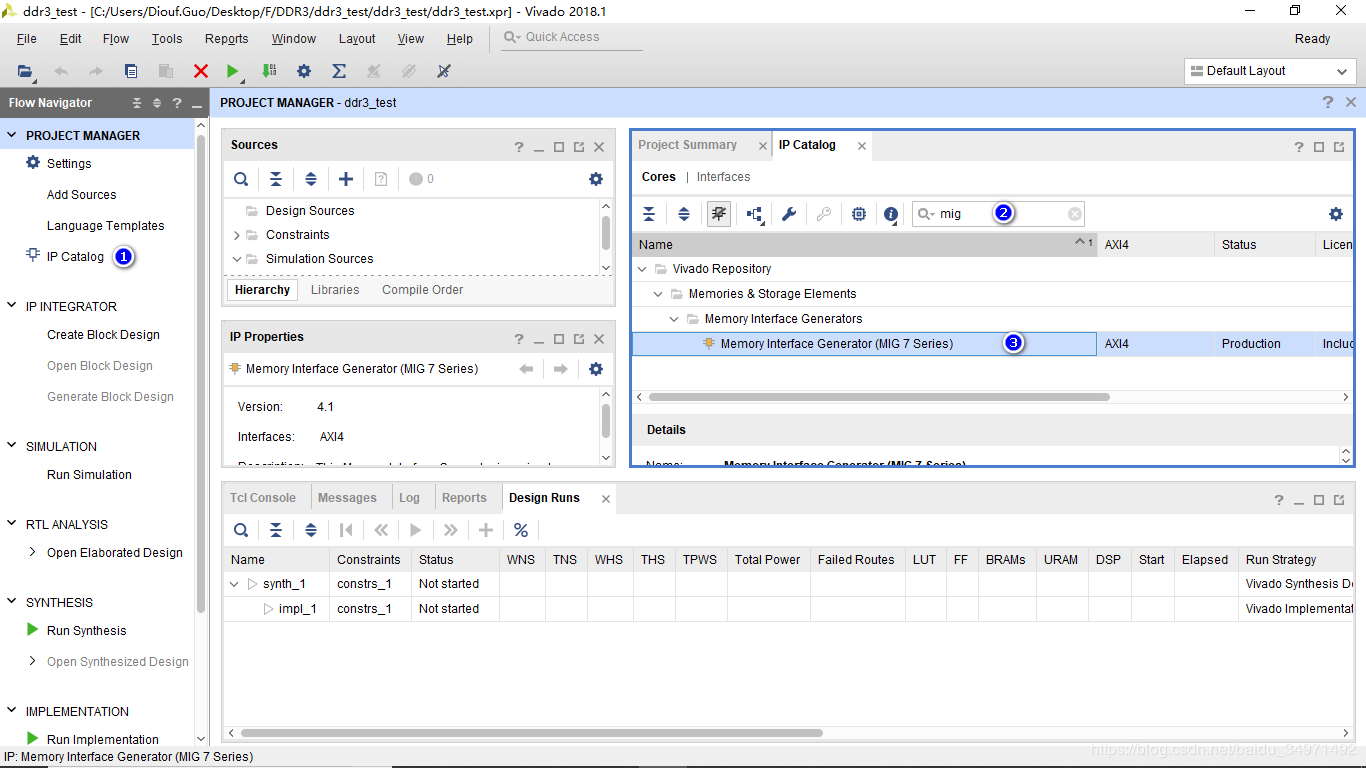

1>点击IP Catalog ->搜索mig->双击Memory Interface Generator（MIG 7 Series）

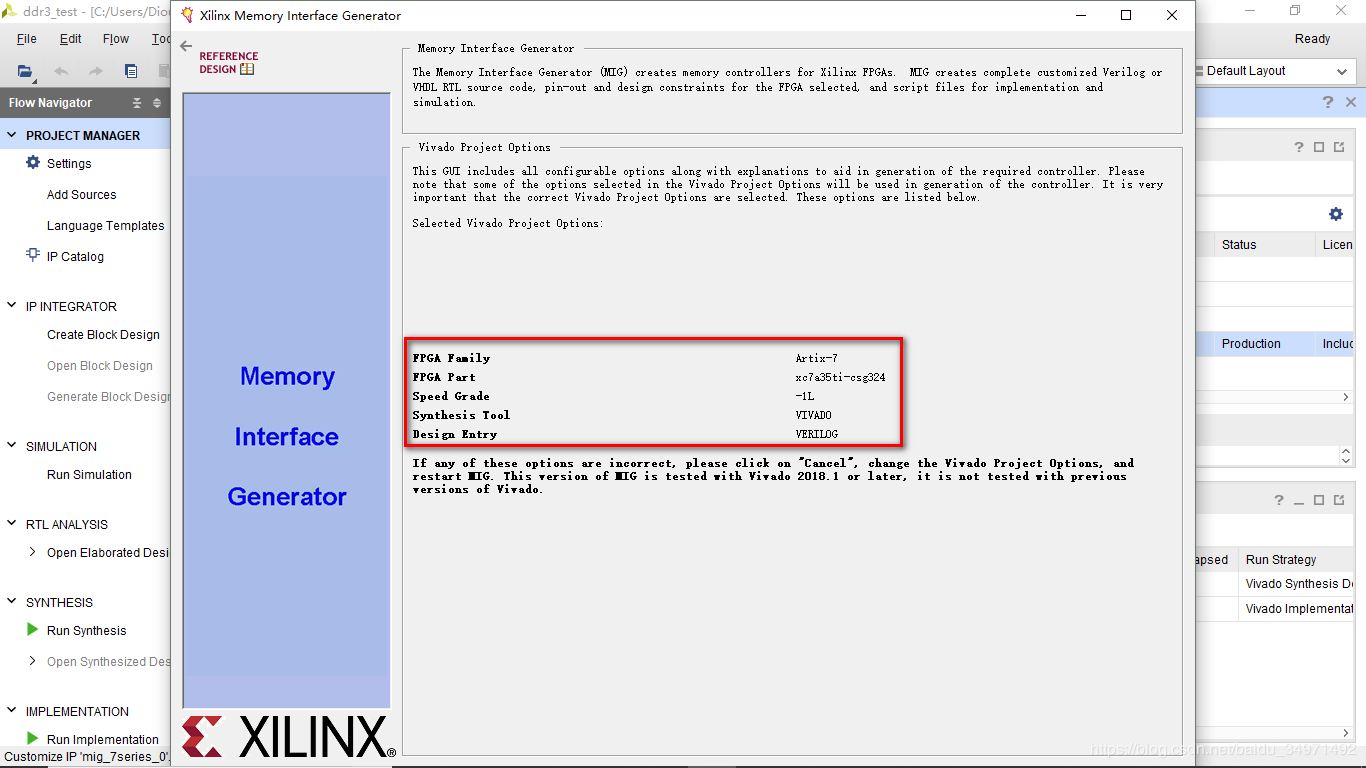

2>打开后可以看到一些基本信息
3>Enter a component name in the Component Name field ->Next
Component name(组件名称)：ddr3_ip

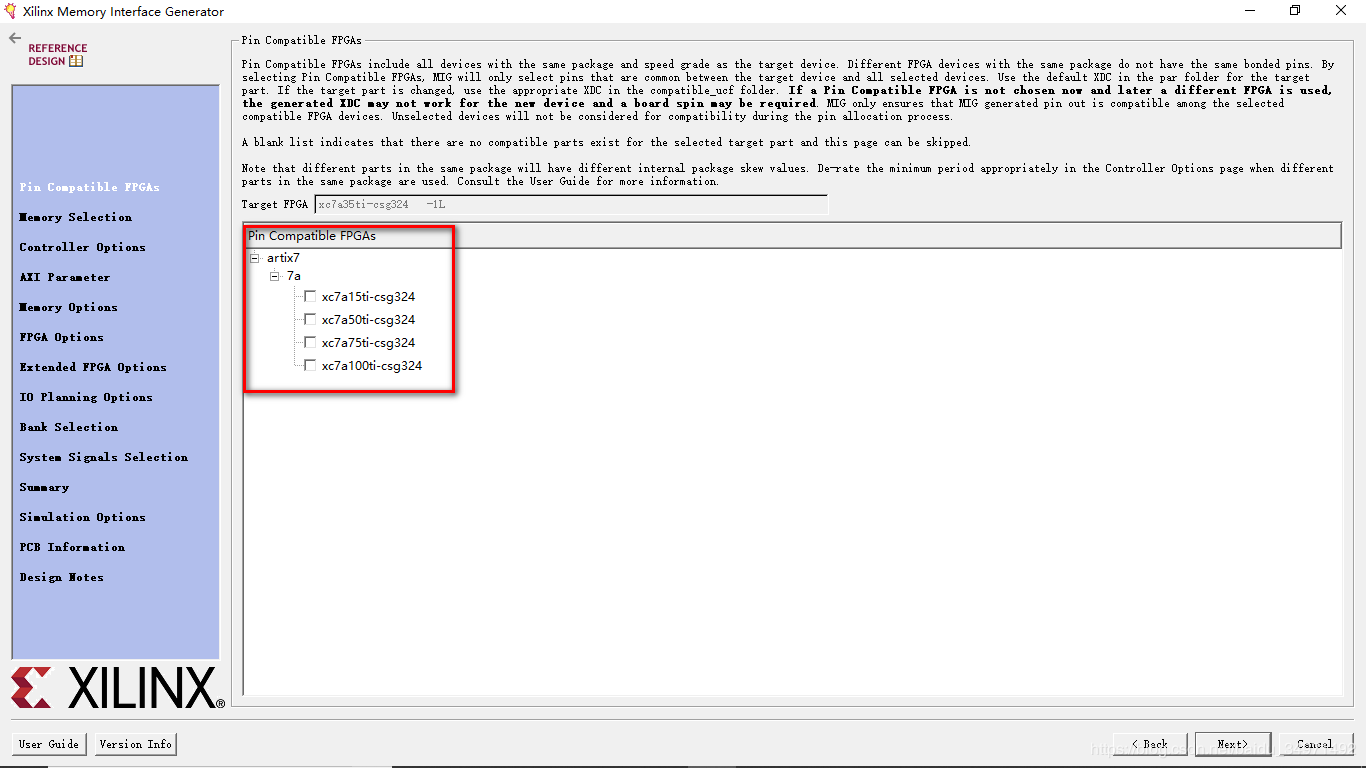

4>这里我们不做兼容性选择，直接下一步

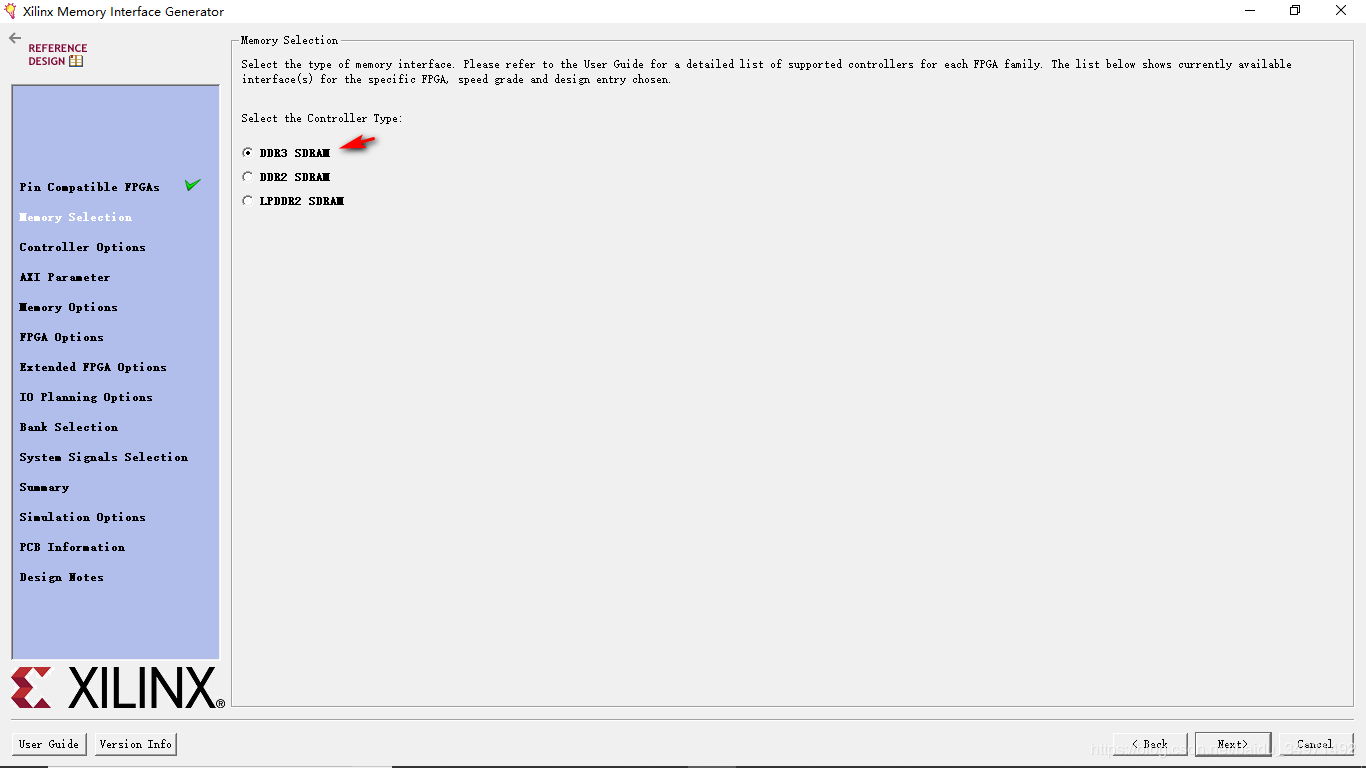

5>控制类型选择DDR3 SDRAM

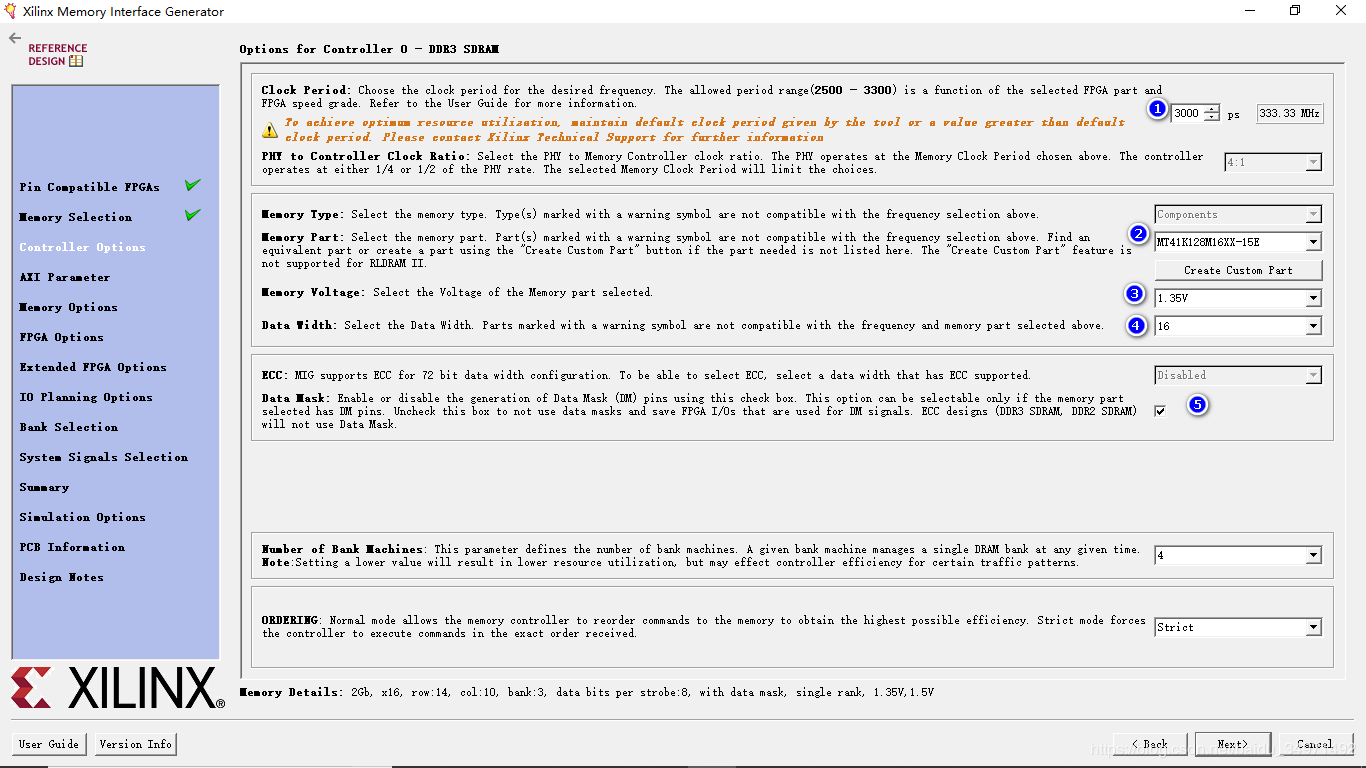

①Clock Period:(此功能表示所有控制器的工作频率,频率模块受所选FPGA和器件速度等级等因素的限制。) 3000ps(333.33MHZ)。
②PHY to Controller Clock Ratio :(此功能确定物理层（存储器）时钟频率与控制器和用户界面时钟频率的比率。 由于FPGA逻辑时序限制，2：1比率会降低最大存储器接口频率。 2：1比率的用户界面数据总线宽度是物理存储器接口宽度宽度的四倍，而4：1比率的总线宽度是物理存储器接口宽度的八倍。 2：1比率具有较低的延迟。 4：1的比率是最高数据速率所必需的)4:1。

③Memory Type：此功能选择设计中使用的内存部件类型。

④Memory Part ：此选项为设计选择内存部件。 选择可以从列表中创建或者可以创建新部件。MT41K128M16XX-15E。

⑤Memory Voltage:根据设计原理图1.35V。

⑥Data Width：（可以根据之前选择的存储器类型在此处选择数据宽度值。 该列表显示所选部件的所有支持的数据宽度。 可以选择其中一个数据宽度。 这些值通常是各个器件数据宽度的倍数。 在某些情况下，宽度可能不是精确倍数。 例如，16位是x16组件的默认数据宽度，但8位也是有效值。）16。

⑦Data Mask：（选择时，此选项会分配数据屏蔽引脚。 应取消选择此选项以释放数据屏蔽引脚并提高引脚效率。 此外，对于不支持数据掩码的内存部分禁用此功能。）勾选。

①Input clock Period:6000ps(166.667MHZ)。
②Read Burst Type and Length:Sequential。

③Output Driver Impedance Control:RZQ/6。

其他默认，NEXT。

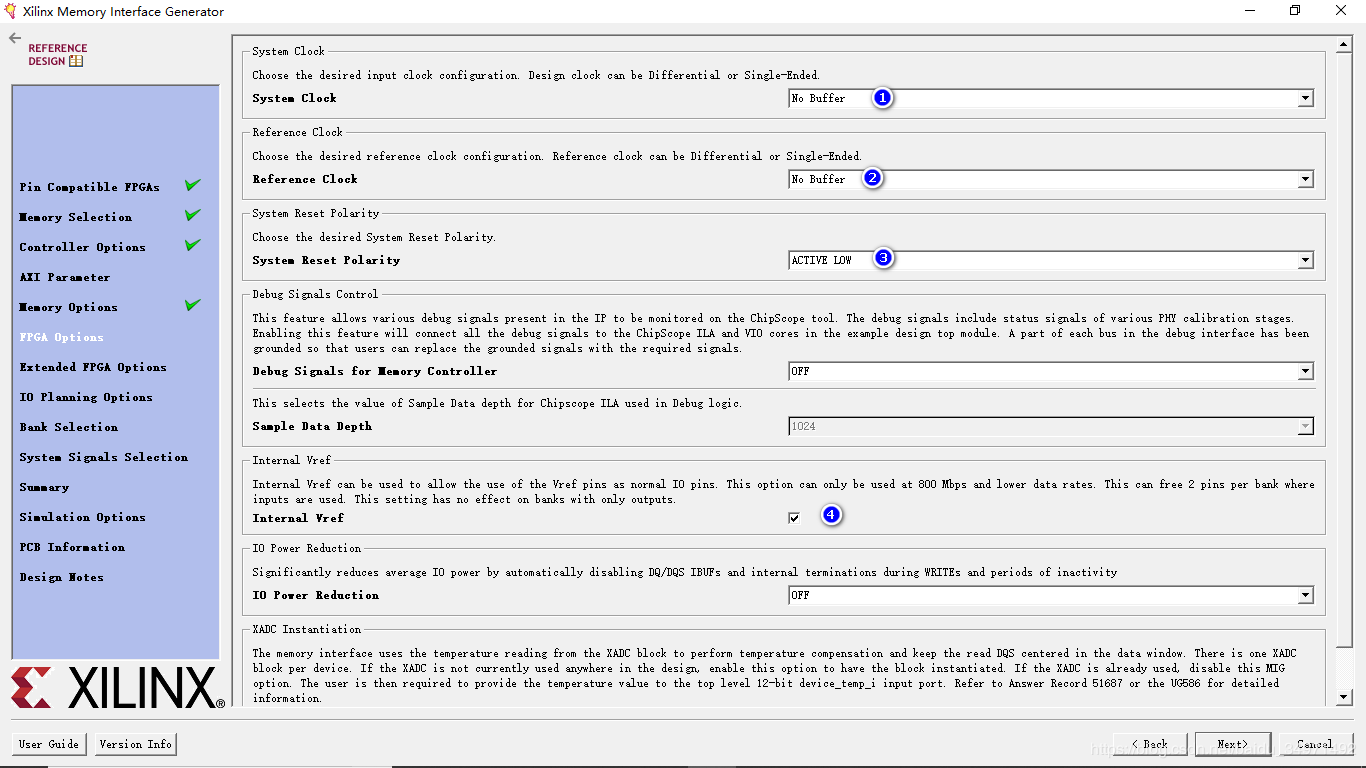

①System Clock :(此选项为sys_clk信号对选择时钟类型（单端，差分或无缓冲）。 选择No Buffer选项时，IBUF原语不会在RTL代码中实例化，并且不会为系统时钟分配引脚。 )No Buffer。
②Reference Clock :（此选项为clk_ref信号对选择时钟类型（单端，差分，无缓冲或使用系统时钟）。 当输入频率介于199和201 MHz之间时（即输入时钟周期介于5,025 ps（199 MHz）和4,975 ps（201 MHz）之间），将显示Use System Clock（使用系统时钟）选项。参考时钟频率基于数据速率 并注意添加MMCM以创建高于1,333 Mb / s的适当ref_clk频率。当选择No Buffer选项时，IBUF原语不会在RTL代码中实例化，并且引脚不会分配给参考时钟。）No Buffer。

③System Reset Polarity:（可以选择系统复位（sys_rst）的极性。 如果选项选择为低电平有效，则参数RST_ACT_LOW设置为1，如果设置为高电平 - 高，则参数RST_ACT_LOW设置为0。）ACTIVE LOW。

④Debug Signals Control:选择此选项可以将校准状态和用户端口信号端口映射到example_top模块中的ILA和VIO。 这有助于使用Vivado Design Suite调试功能监控用户界面端口上的流量。 取消选择Debug Signals Control选项会使example_top模块中的调试信号保持未连接状态，并且IP目录不会生成ILA / VIO模块。 此外，始终禁用调试端口以进行功能仿真。OFF。

⑤Sample Data Depth：此选项选择Vivado调试逻辑中使用的ILA模块的样本数据深度。 当“内存控制器的调试信号”选项为“开”时，可以选择此选项。

⑥Internal Verf:(内部VREF可用于数据组字节，以允许使用VREF引脚进行正常的I / O使用。 内部VREF仅应用于800 Mb / s或更低的数据速率。)勾选。

其他默认，NEXT。

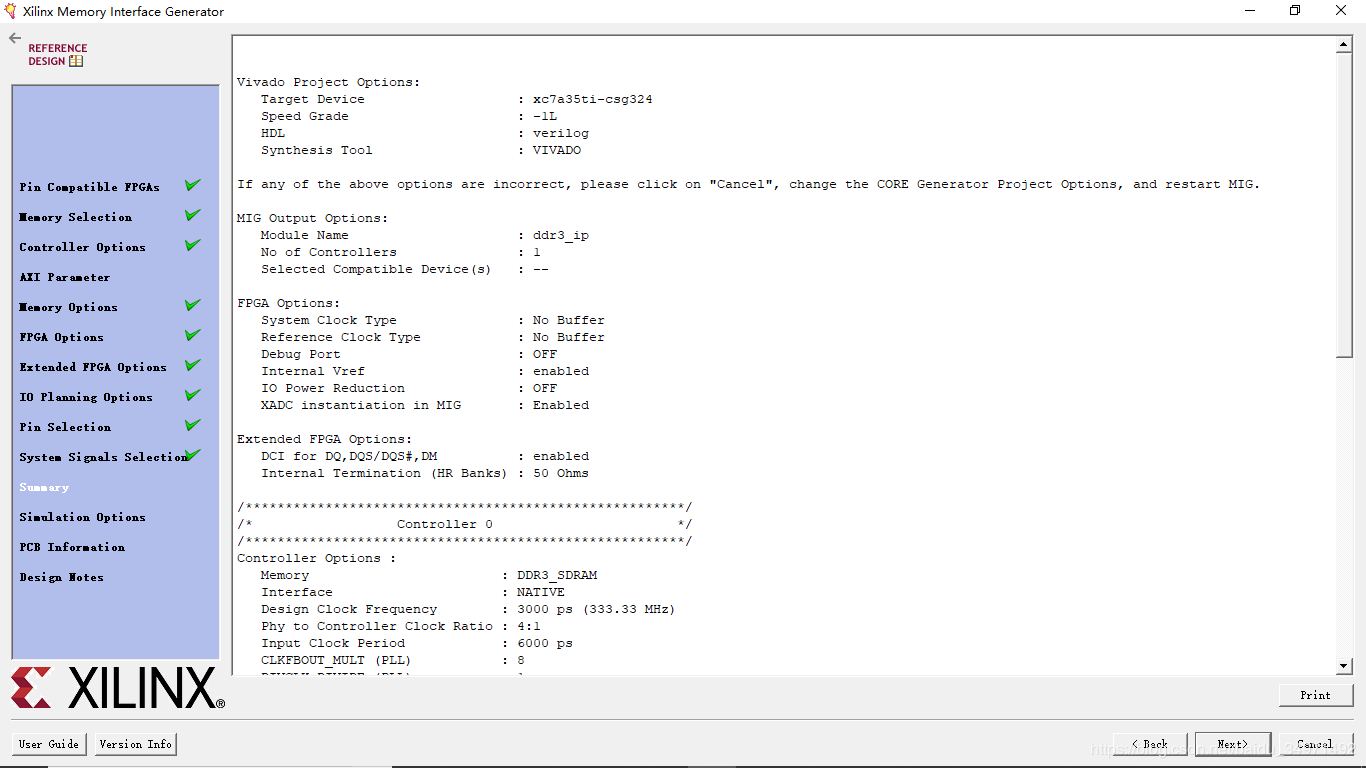

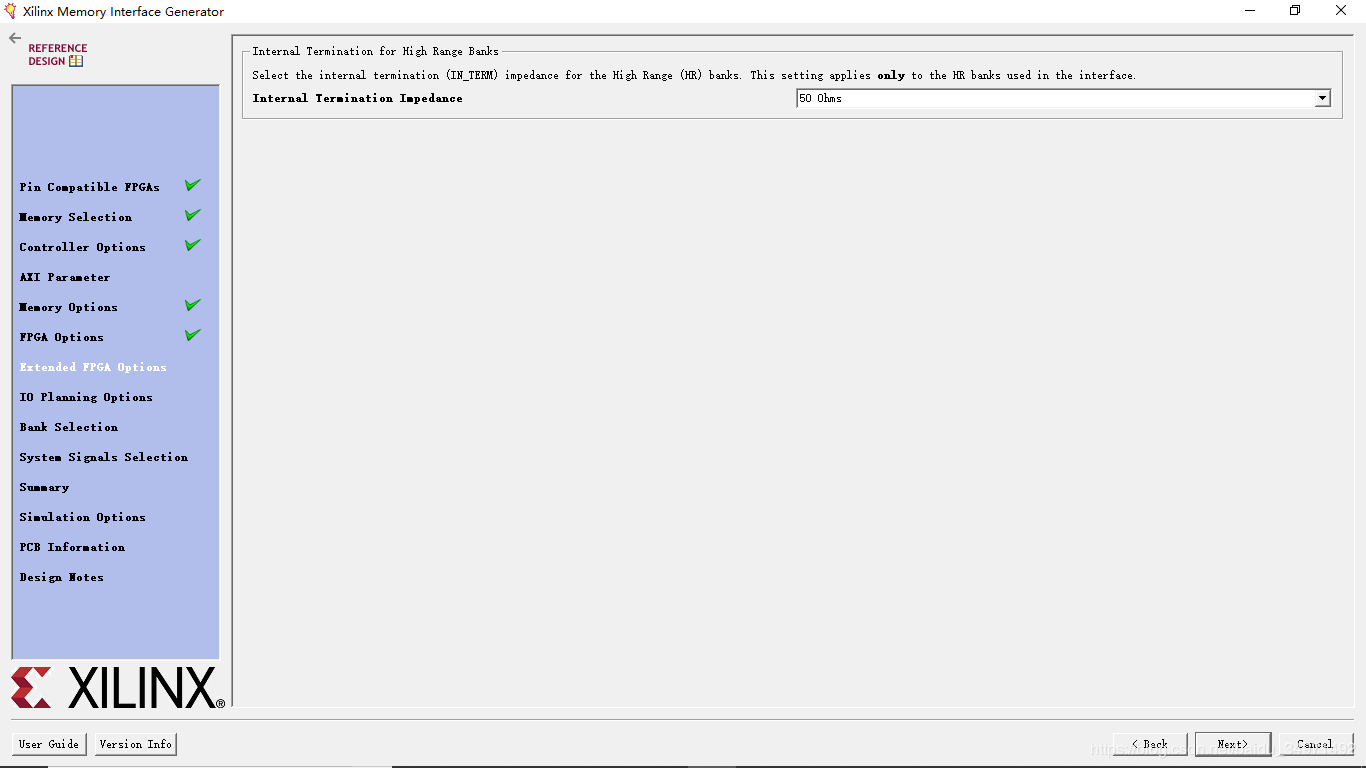

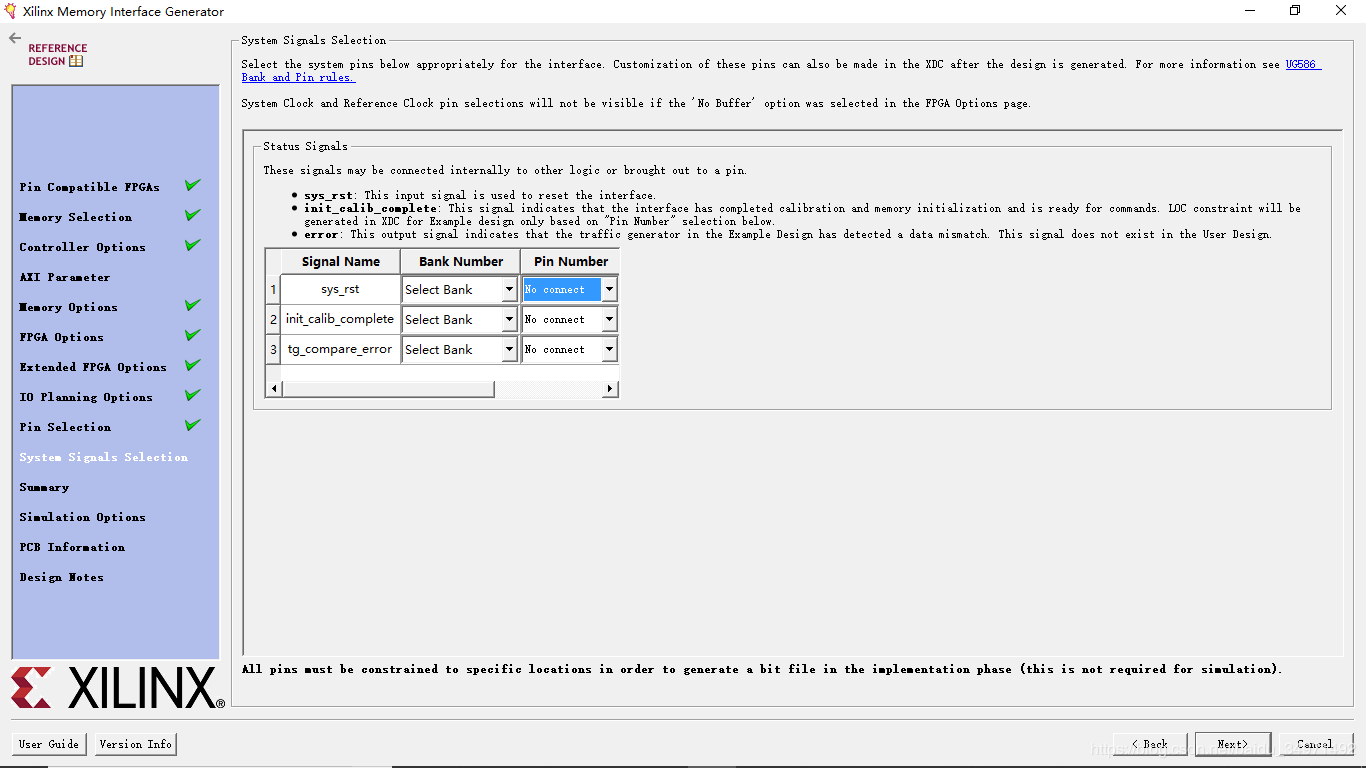

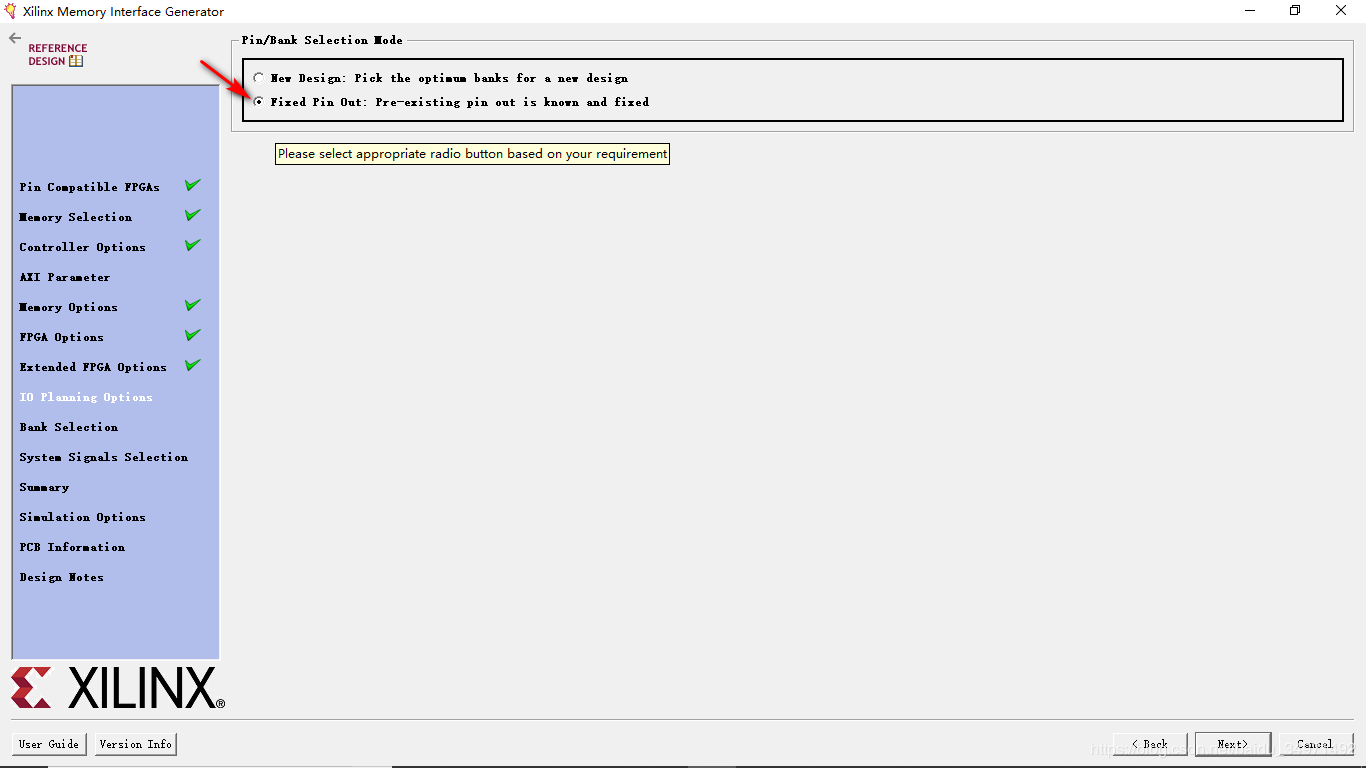

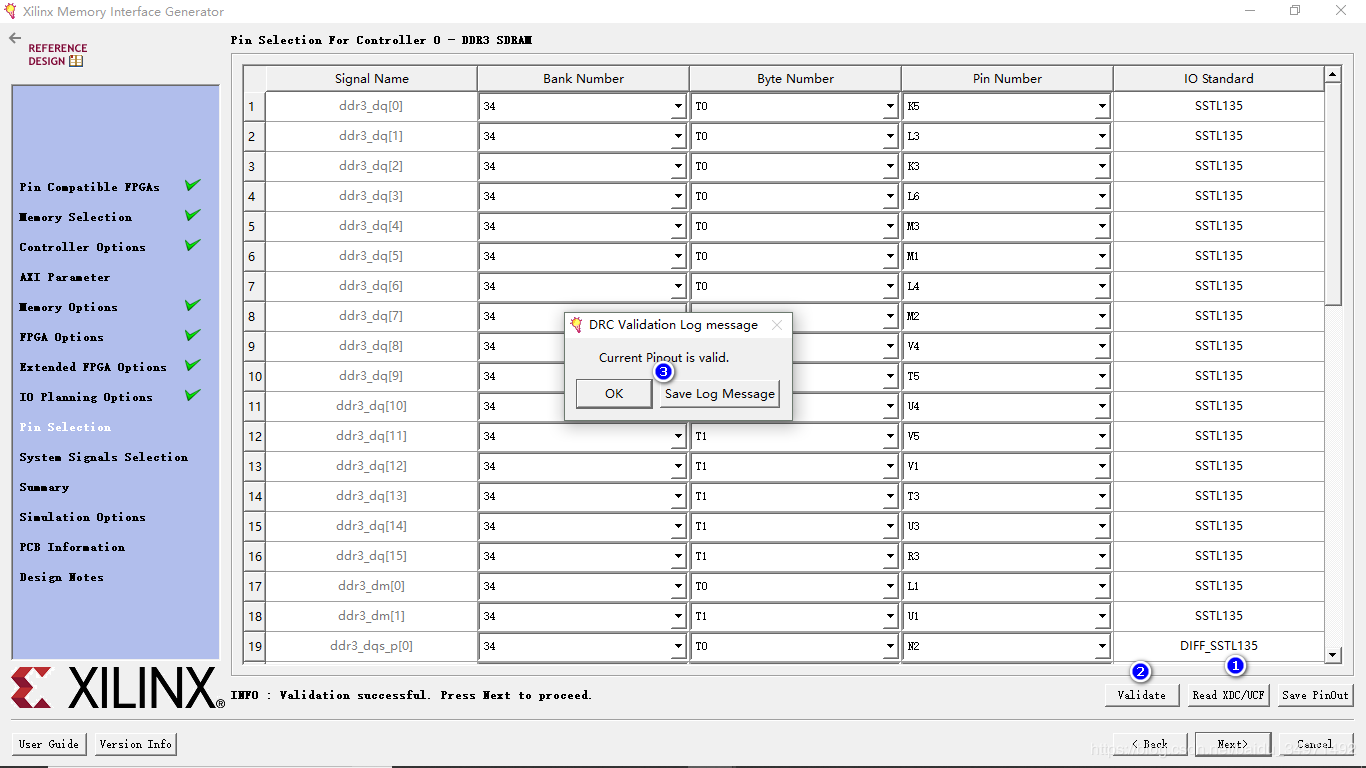

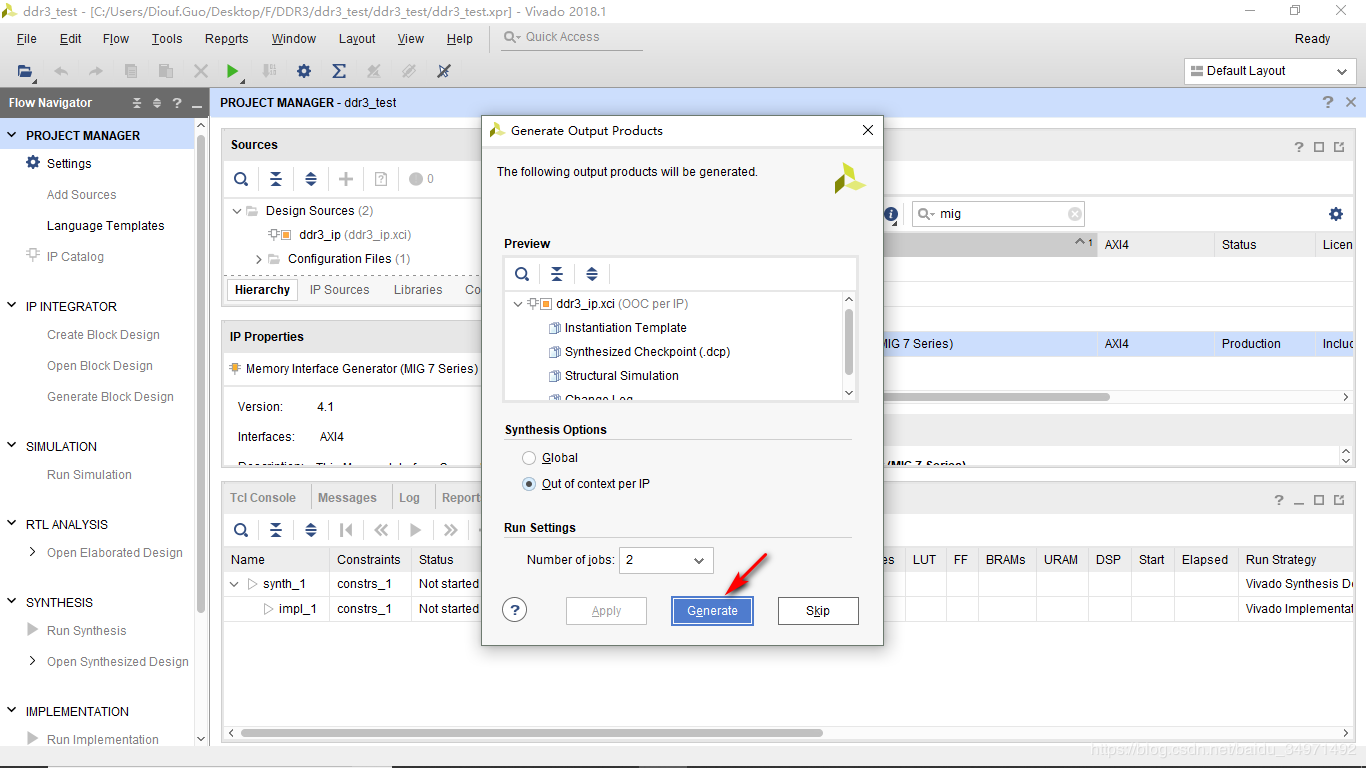

三、IP核的仿真

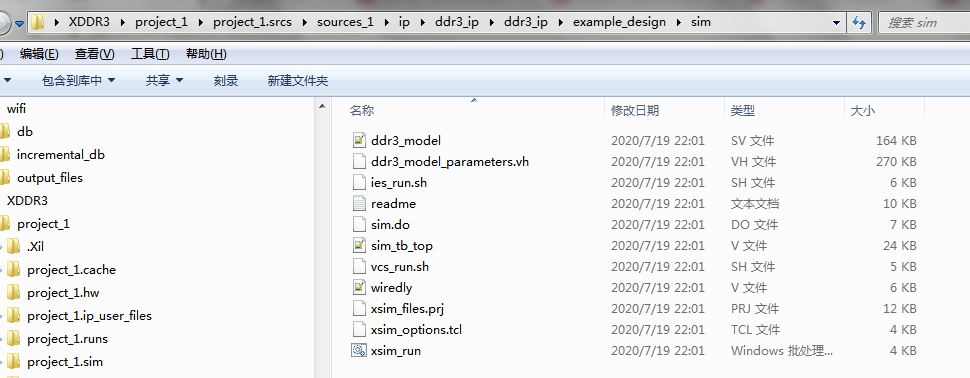

把这些.v文件和.vh文件加进去就可以了。

最后
