一、整数倍位宽转换简介
位宽转换在项目开发中会经常用到，比如两个模块对接，一个模块是 8bit 信号位宽，另外一个模块是16bit 信号位宽，那么两个模块实现对接就需要一个位宽转换电路，把 8bit 信号位宽转换为 16bit 信号位宽。
位宽转换包括两种，一种是整数倍位宽转换，一种是非整数倍位宽转换，整数倍的位宽转换相对简单，非整数倍的位宽转换比较复杂。

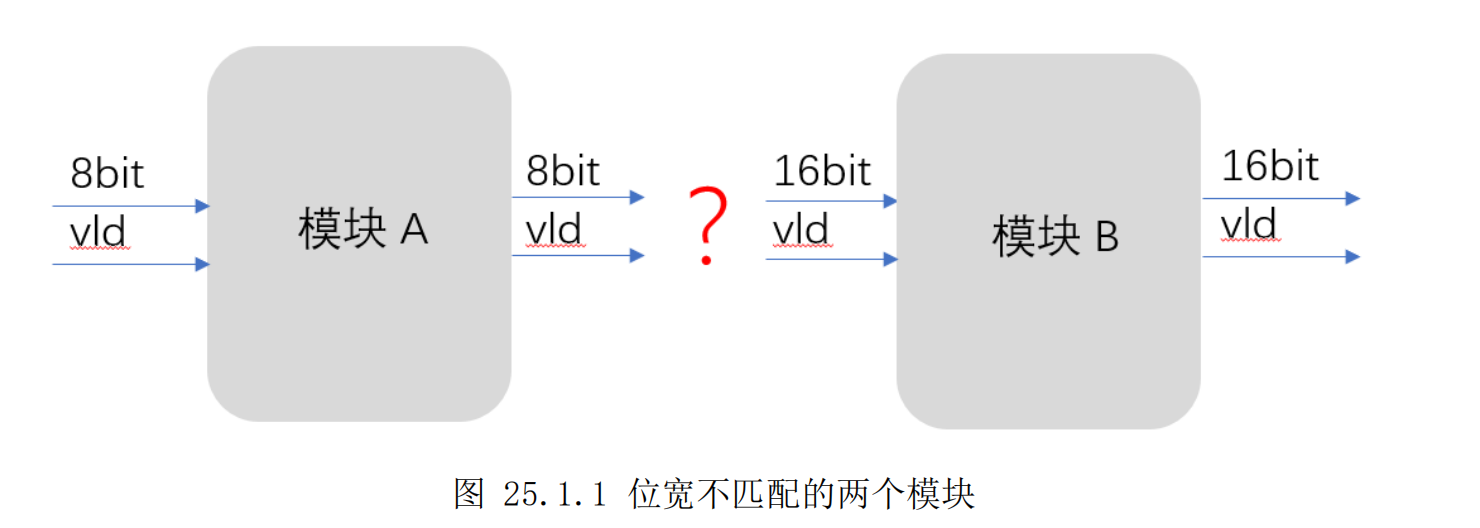

我们先来看下整数倍的位宽转换，如下图所示，一个是 A 模块，一个是 B 模块，一般模块的接口由数据信号和数据有效指示 vld 构成，A 模块的位宽是 8bit，B 模块的位宽是 16bit，这两个模块是没有办法直接对接的，中间需要一个位宽转换模块。

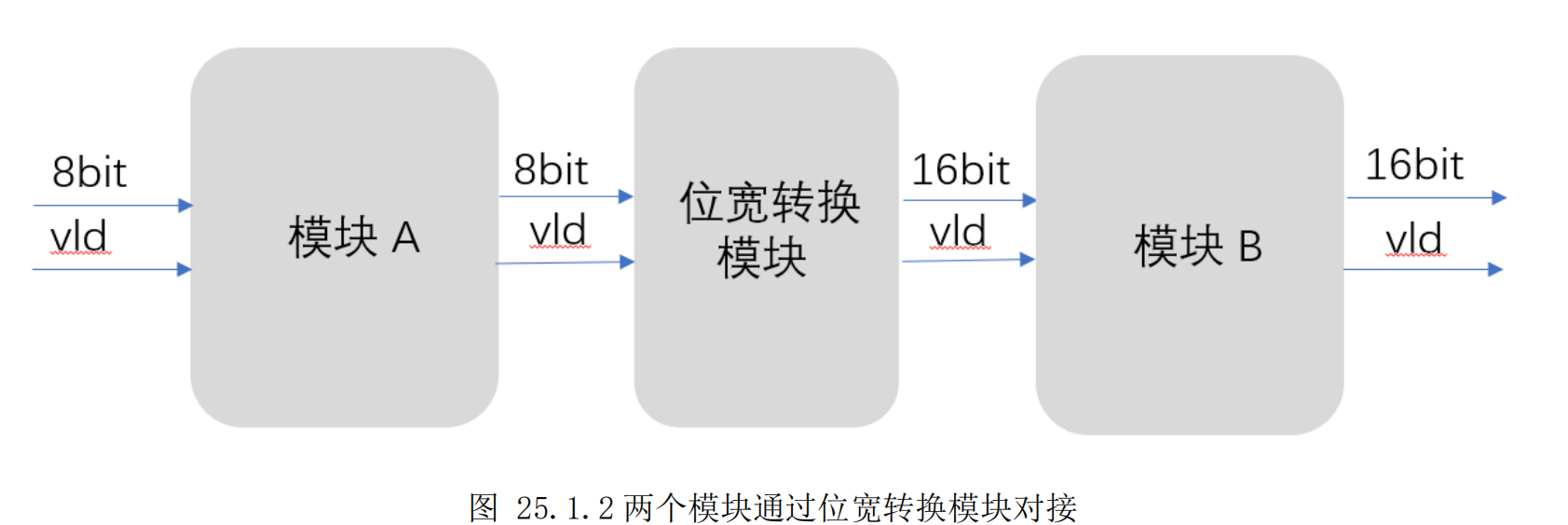

位宽转换模块如下图所示，输入是 8bit 信号，输出是 16bit 信号，有了这个模块，A 模块和 B 模块就可以对接了。
下面我们来分析下如何设计这个位宽转换，我们假设位宽转换输入信号为数据 a 和 a_vld，a 为 8bit信号，输出信号为数据 b 和 b_vld，b 为 16bit 信号。

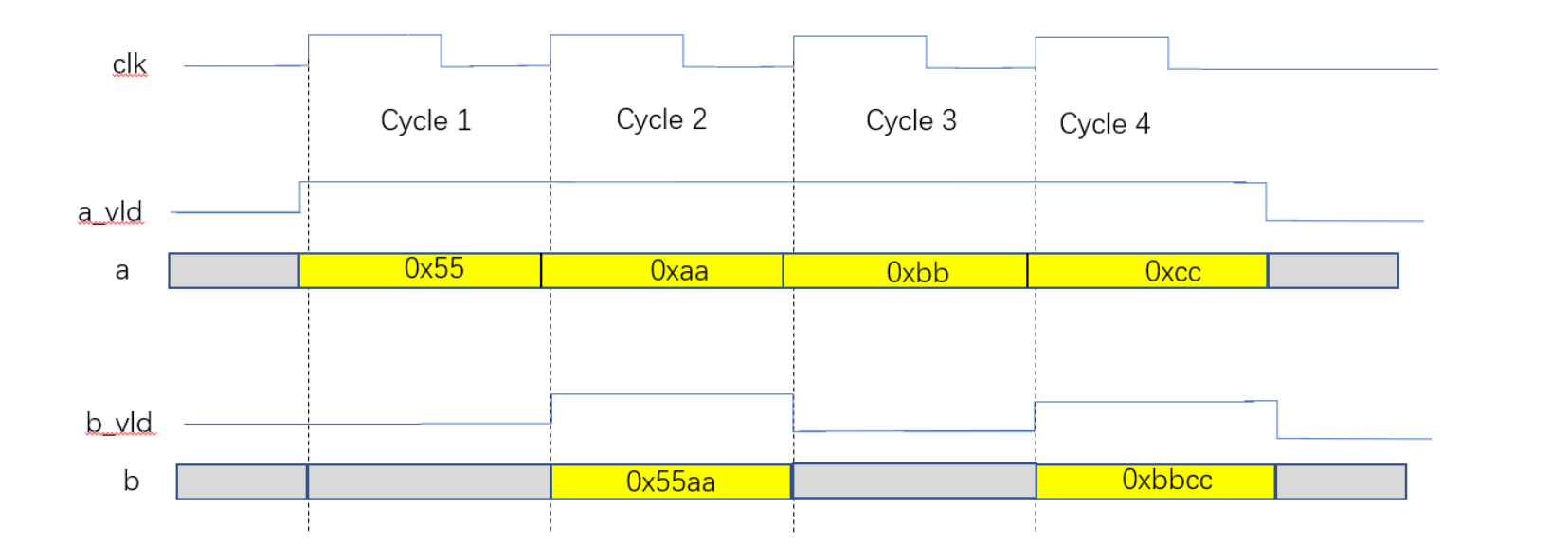

我们先来画下位宽转换的输入信号的时序图，如下图所示。
如上图所示，假设 a 信号会持续四个时钟周期，即 a_vld 在四个时钟周期全部为 1，每个时钟周期都有数据，分别是 0x55、0xaa、0xbb 和 0xcc。而输出信号 b 是 16bit，16bit 数据需要两个 8bit 数据，由此我们可以画出 b 的时序图，如上图所示，我们通过上面的图可以看出，b_vld 都是在 a 传输了两个 8bit 数据后才为高 1 次，a_vld 在四个时钟周期全部为 1，b_vld 只在周期 2 和周期 4 为 1。a 的数据在周期 1 和周期 4 分别是 0x55、0xaa、0xbb 和 0xcc，那么可以得出 b 的数据为 0x55aa 和 0xbbcc，b 的数据只在周期 2 和周期 4有效。
由于我们需要控制 b_vld 的产生，a_vld 每两次有效，才产生一个 b_vld 有效信号，因此我们需要一个标记，标记 a_vld 是否已经两次有效。
二、程序设计
设计一个 8bit 到 16bit 位宽转换电路。
module width_change_8to16
(
input clk , // system clock 50Mhz on board
input rst_n , // system rst, low active
input a_vld , // input a_vld
input [7:0] a , // input a
output reg b_vld , // output b_vld
output reg [15:0] b // output b
);
// reg define
reg flag ;
reg [7:0] a_lock ;
//=======================================================
// ------------------------- MAIN CODE -----------------
//=======================================================
always @ (posedge clk or negedge rst_n) begin
if (rst_n == 1'b0)
flag <= 1'b0 ;
else if ( a_vld == 1'b1 )
flag <= ~flag ;
end
always @ (posedge clk or negedge rst_n) begin
if (rst_n == 1'b0)
a_lock <= 8'b0 ;
else if ( a_vld == 1'b1 )
a_lock <= a ;
end
always @ (posedge clk or negedge rst_n) begin
if (rst_n == 1'b0)
b_vld <= 1'b0 ;
else if ( a_vld == 1'b1 && flag == 1'b1 )
b_vld <= 1'b1 ; // 产生 vld 信息
else
b_vld <= 1'b0 ;
end
always @ (posedge clk or negedge rst_n) begin
if (rst_n == 1'b0)
b <= 16'b0 ;
else if ( a_vld == 1'b1 && flag == 1'b1 )
b <= { a_lock, a } ; // 拼接数据
end
endmodule
代码中的 flag 信号是表示 a_vld 是否已经为 1，在 a_vld 为 1 时不停的取反赋值给本身，然后我们通过 flag=1 和 a_vld=1 组合判断即可得到 a_vld 已经有效两次。此时可以产生 b_vld 信号。
代码中的 a_lock 表示是 a 信号在 a_vld 有效时的锁存数据，因为 b 信号的拼接是由 a 上一次的数据和当前 a 的数据进行拼接，因此需要产生一个 a 上一次的数据，就是 a_lock。

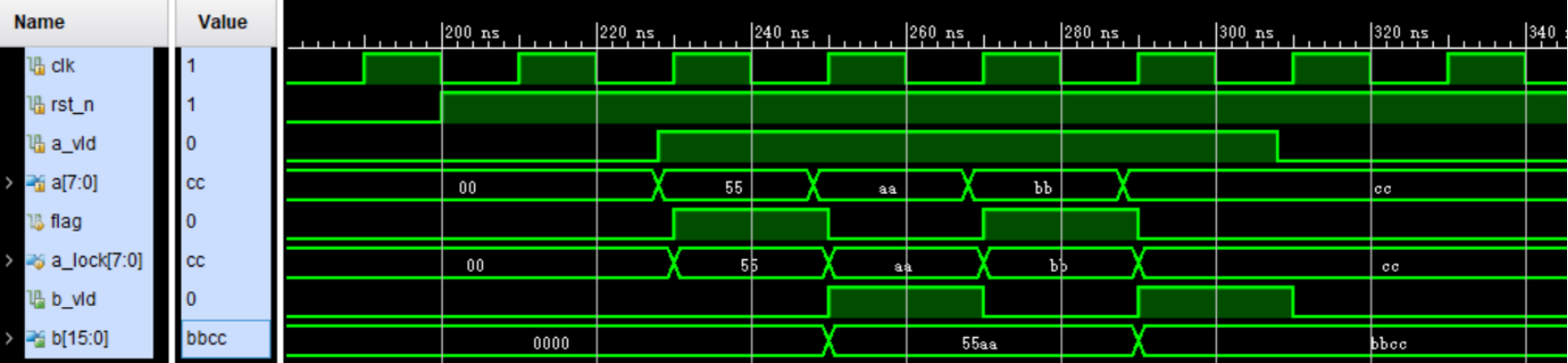

三、设计验证
`timescale 1ns / 1ps
module TB();
reg sys_clk;
reg sys_rst_n;
reg [7:0] a ;
reg a_vld ;
wire [15:0] b ;
wire b_vld ;
initial begin
sys_clk = 1'b0;
sys_rst_n = 1'b0;
a = 8'b0;
a_vld = 1'b0;
#200
sys_rst_n = 1'b1;
#28
a_vld = 1'b1;
a = 8'h55;
#20
a = 8'haa;
#20
a = 8'hbb;
#20
a = 8'hcc;
#20
a_vld = 1'b0;
end
always #10 sys_clk = ~sys_clk;
width_change_8to16 u_width_change_8to16 (
.clk (sys_clk ),
.rst_n (sys_rst_n),
.a_vld (a_vld ),
.a (a ),
.b_vld (b_vld ),
.b (b )
);
endmodule
一、非整数倍位宽转换简介
非整数倍的位宽转换与整数倍相比会稍微复杂一些。非整数倍的位宽转换指的是 1.5 倍位宽转换或者 2.5 倍位宽转换等等，比如位宽 8bit，需要转换为 12bit 的位宽转换。
非整数倍的位宽转换指的是进行 1.5 倍位宽转换或者其他带有小数倍数的位宽转换设计，非整数倍的位宽转换比较复杂，为什么比较复杂呢？大家可以先思考下，下面我们来进行分析，假设 a 数据位宽为 8bit， b 信号位宽为 12bit，刚好是 1.5 倍的位宽转换，如下图所示，我们可以看出，两个周期的 a 数据才能发送一次b 数据，但是 b 只能发送 12bit 数据，两个周期的 a 数据量有 16bit，还剩下 4bit 数据没有发送完，这 4bit 数据需要和下一个周期的 a 数据继续拼接产生一个 b 数据，1.5 倍的位宽转换刚好是三个 a 数据，产生两个 b 数据信息，如下图所示所示。

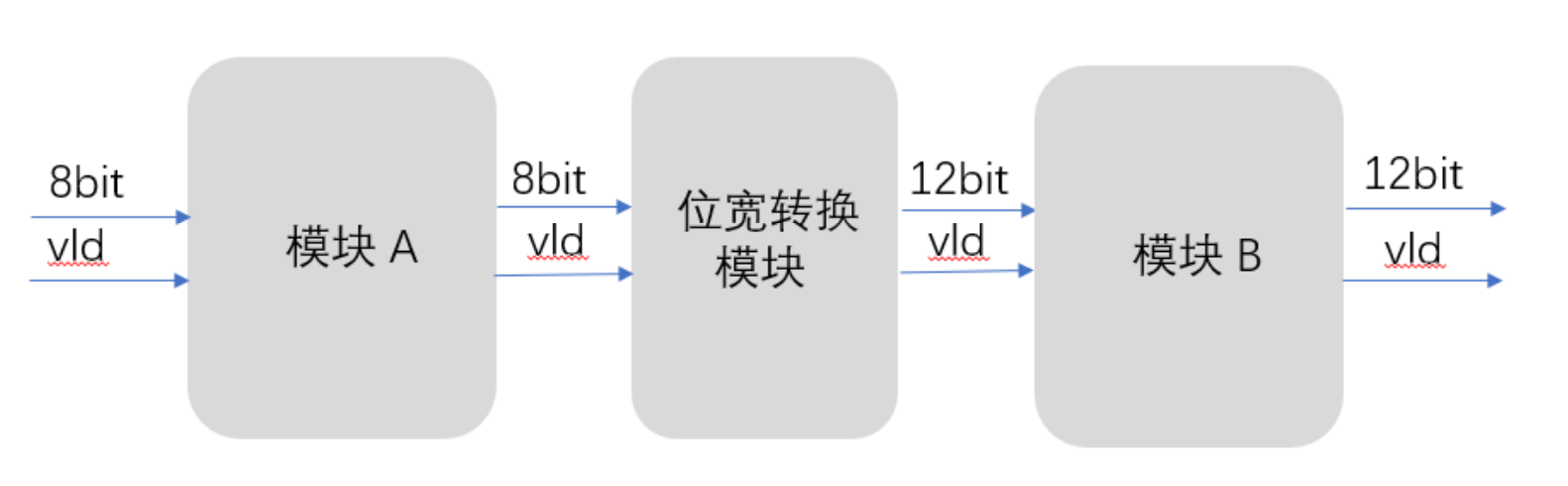

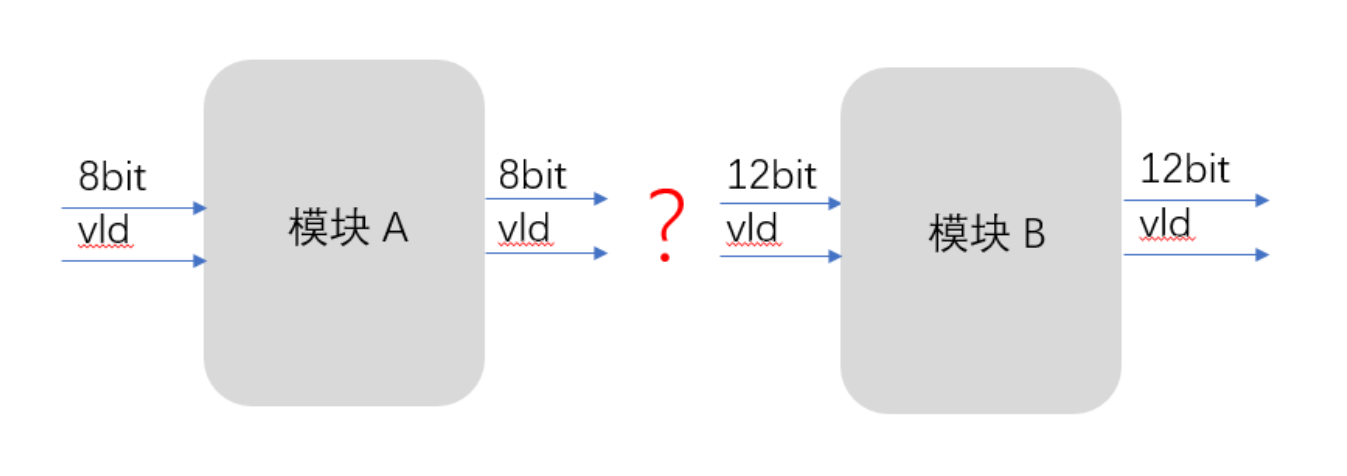

我们来看下非整数倍的位宽转换，如下图所示，一个是 A 模块，一个是 B 模块，一般模块的接口由数据信号和数据有效指示 vld 构成，A 模块的位宽是8bit，B 模块的位宽是 12bit，这两个模块是没有办法直接对接的，中间需要一个位宽转换模块。
下面我们来分析下如何设计这个位宽转换，我们假设位宽转换输入信号为数据 a 和 a_vld，a 为 8bit信号，输出信号为数据 b 和 b_vld，b 为 12bit 信号。

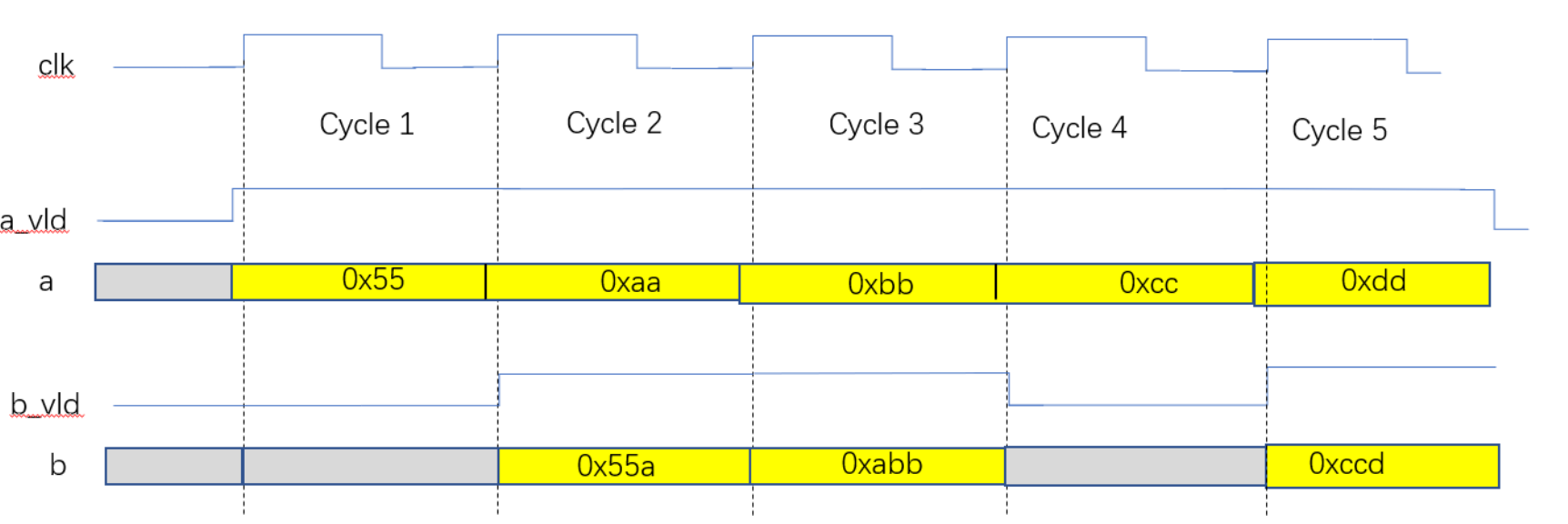

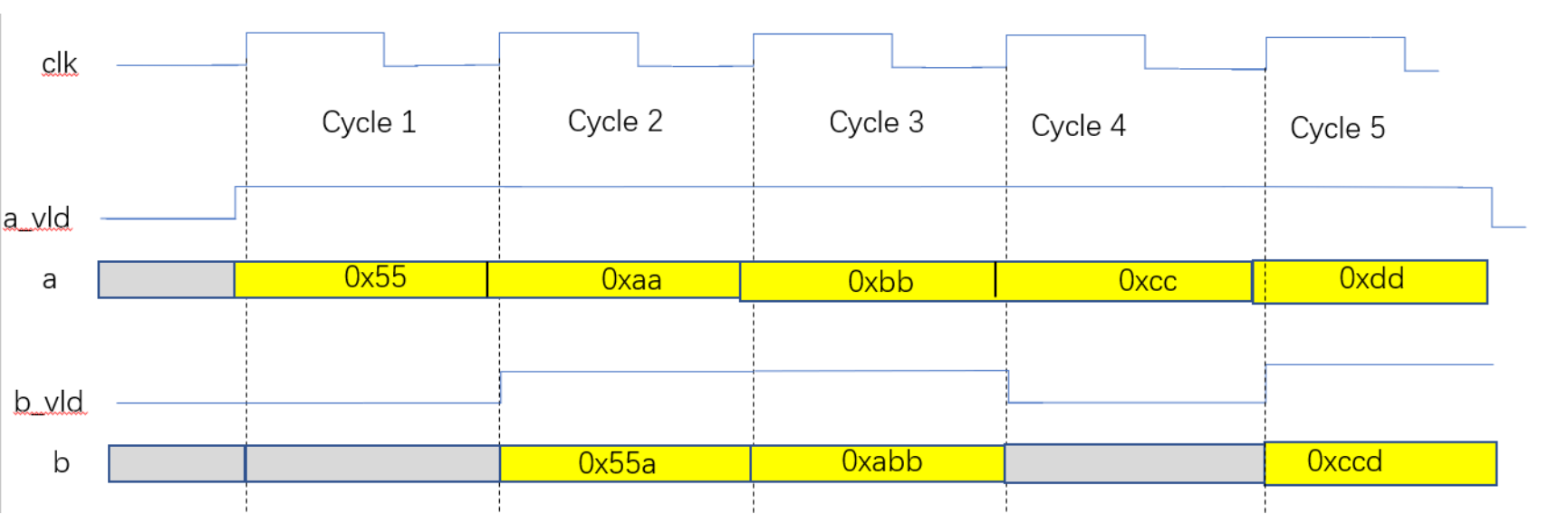

我们先来画下位宽转换的输入信号的时序图，如下图所示。
如上图所示，假设 a 信号会持续五个时钟周期，即 a_vld 在五个时钟周期全部为 1，每个时钟周期都有数据，分别是 0x55、0xaa、0xbb、0xcc 和0xdd。而输出信号 b 是 12bit，12bit 数据需要 1.5 个 8bit 数据，由此我们可以画出 b 的时序图，如上图所示。
由上图可以看出，b_vld 都是在 a 传输了两个 8bit 数据后才为高 1 次，但是会持续 2 拍，b_vld 在周期 2 和周期 3 都为 1，因为此时有 3 个 8bit 数据，刚好可以传输两个 12bit 数据。在两个 b_vld 产生之后，b_vld 为 0，等待 a 数据继续来，当再次出现两个 a_vld 时，b_vld和 b 数据继续产生，和周期 2 和周期 3 类似。
二、程序设计
module width_change_8to12
(
input clk , // system clock 50Mhz on board
input rst_n , // system rst, low active
input a_vld , // input a_vld
input [7:0] a , // input a
output reg b_vld , // output b_vld
output reg [11:0] b // output b
);
// reg define
reg [1:0] vld_cnt ;
reg [7:0] a_lock ;
//===========================================================================
// ------------------------- MAIN CODE -------------------------------------
//===========================================================================
always @ (posedge clk or negedge rst_n) begin
if (rst_n == 1'b0)
vld_cnt <= 2'b0 ;
else if ( a_vld == 1'b1 ) begin
if ( vld_cnt == 2'd2 )
vld_cnt <= 2'b0 ;
else
vld_cnt <= vld_cnt + 2'b1 ;
end
end
always @ (posedge clk or negedge rst_n) begin
if (rst_n == 1'b0)
a_lock <= 8'b0 ;
else if ( a_vld == 1'b1 )
a_lock <= a ;
end
always @ (posedge clk or negedge rst_n) begin
if (rst_n == 1'b0)
b_vld <= 1'b0 ;
else if ( a_vld == 1'b1 && vld_cnt == 2'd1 )
b_vld <= 1'b1 ;
else if ( a_vld == 1'b1 && vld_cnt == 2'd2 )
b_vld <= 1'b1 ;
else
b_vld <= 1'b0 ;
end
always @ (posedge clk or negedge rst_n) begin
if (rst_n == 1'b0)
b <= 12'b0 ;
else if ( a_vld == 1'b1 && vld_cnt == 2'd1 )
b <= { a_lock, a[7:4] } ;
else if ( a_vld == 1'b1 && vld_cnt == 2'd2 )
b <= { a_lock[3:0], a} ;
end
endmodule
代码中的 vld_cnt 信号是表示 a_vld 有效了几个时钟周期，在 a_vld 为 1 时不停的加 1，等到 vld_cnt 为 2 的时候清零重新开始计数，然后我们通过 vld_cnt 和 a_vld=1 组合判断即可得到b_vld 信号。
代码中的 a_lock 表示是 a 信号在 a_vld 有效时的锁存数据，因为 b 信号的拼接是由 a 上一次的数据和当前 a 的数据进行拼接，因此需要产生一个 a 上一次的数据，就是a_lock。

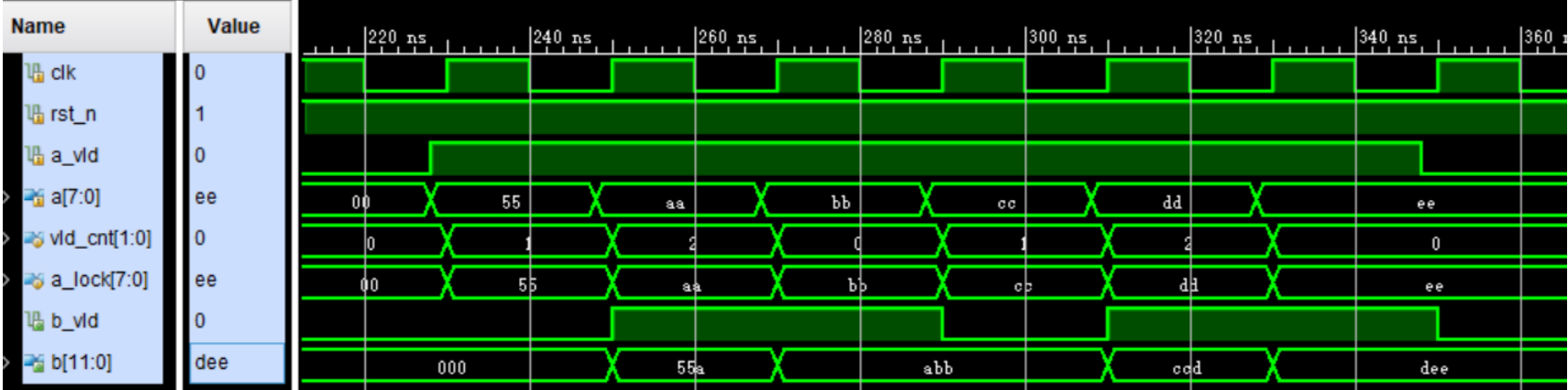

三、设计验证
`timescale 1ns / 1ps
module TB();
reg sys_clk;
reg sys_rst_n;
reg [7:0] a ;
reg a_vld ;
wire [15:0] b ;
wire b_vld ;
initial begin
sys_clk = 1'b0;
sys_rst_n = 1'b0;
a = 8'b0;
a_vld = 1'b0;
#200
sys_rst_n = 1'b1;
#28
a_vld = 1'b1;
a = 8'h55;
#20
a = 8'haa;
#20
a = 8'hbb;
#20
a = 8'hcc;
#20
a = 8'hdd;
#20
a = 8'hee;
#20
a_vld = 1'b0;
end
always #10 sys_clk = ~sys_clk;
width_change_8to12 u_width_change_8to12 (
.clk (sys_clk ),
.rst_n (sys_rst_n),
.a_vld (a_vld ),
.a (a ),
.b_vld (b_vld ),
.b (b )
);
endmodule
