指令位置：

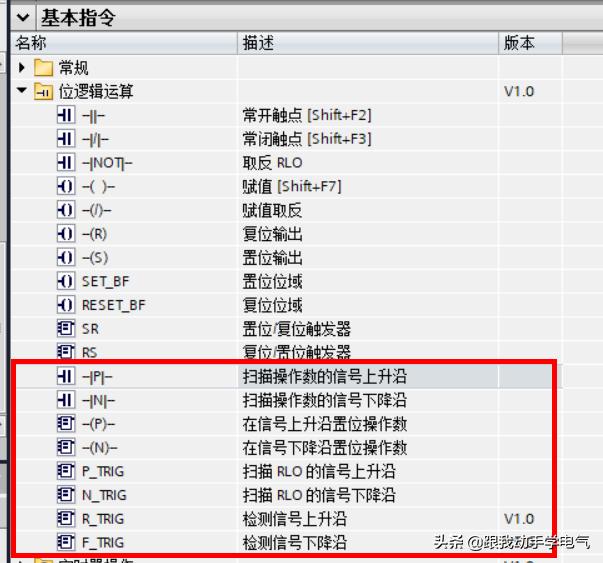

关于上升沿/下降沿指令包含有P/N触点、P/N线圈、P/N触发器

一、P触点及N触点

在指令中bit为bool型变量，要检测其跳变沿的输入位，M_bit位BOOL型变量，保存输入的前一个状态的存储器位。

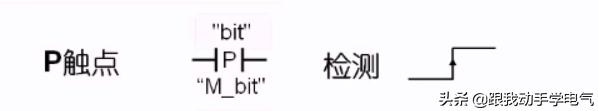

功能是：P触点：检测bit的信号由0变1的正跳变时，该触点接通一个扫描周期，注意是只接通一个扫描周期。

N触点：检测bit的信号由1变0的负跳变时，该触点接通一个扫描周期，注意是只接通一个扫描周期。

下面看下指令的使用：

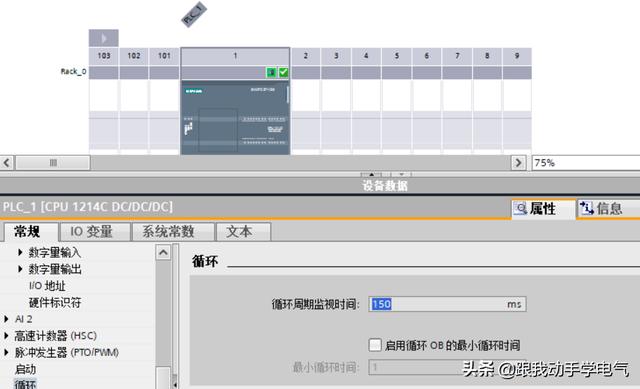

在上图中，能流在经过P触点，若I0.3由0变1，则能流使M0.1为1，但是只是一个扫描周期(在监控中是看不到了，一般设置监控时间为150ms)

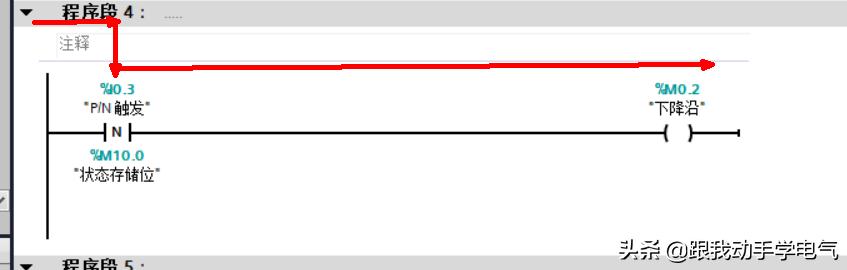

在上图中，能流在经过P触点，若I0.3由1变0，则能流使M0.2为1，但是只是一个扫描周期(在监控中是看不到了，一般设置扫描周期为150ms)

方便大家理解这个指令，我们利用置位指令来演示下：

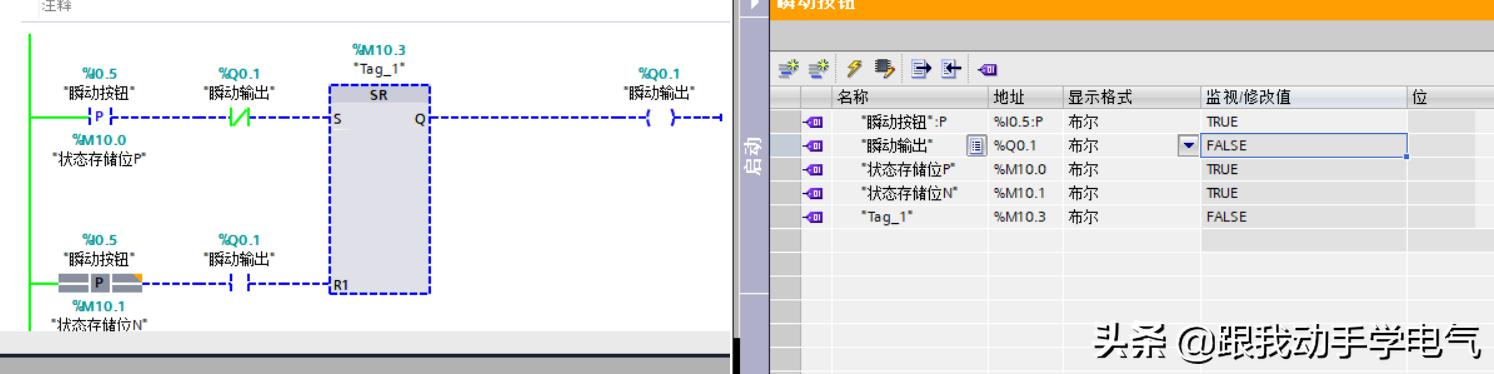

当I0.3从0变1，则M0.1置位，当I0.4从1变0，M0.2被置位。

所以要注意的就是P和N触点指令都是在一个扫描周期内为有效。

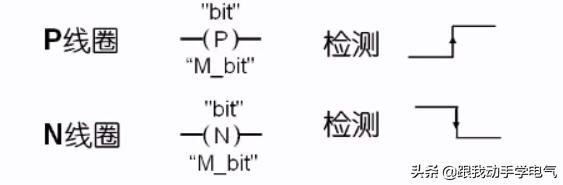

2、P、N线圈

在指令中bit为BOOL型变量，要检测其跳变沿的输出位，M_bit位BOOL型变量，保存输入的前一个状态的存储器位。

功能是：P线圈：检测bit前面的逻辑状态由0变1的正跳变时，该触点接通一个扫描周期，注意是只接通一个扫描周期。

N线圈：检测bit前面的逻辑状态由1变0的负跳变时，该触点接通一个扫描周期，注意是只接通一个扫描周期。

当I0.3由0变1时，则M0.1被置位为1一个扫描周期，当检测到I0.4由1变0，则M0.2被置位为1一个周期。

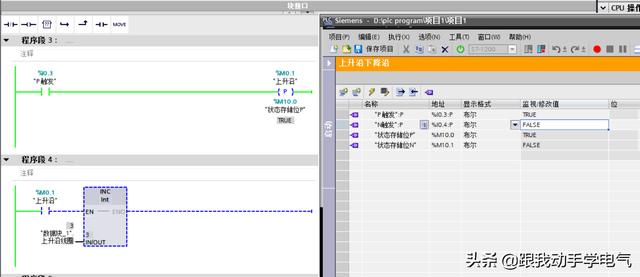

方便观察，我们利用INC来演示

这里要注意的也是：P/N线圈都是输出一个扫描周期，就是输出一个周期的脉冲信号。

3、P、N触发器

M_bit：BOOL型变量，保存输入的前一个状态的存储器位。

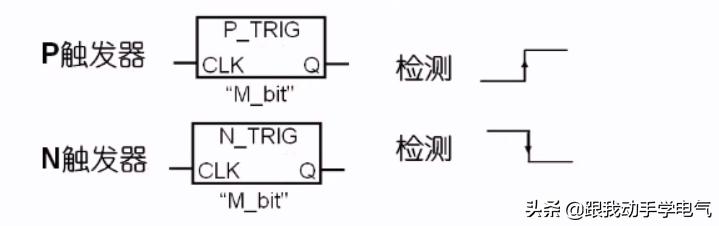

P触发器指令检测到CLK输入的逻辑状态由0变1的正跳变时，Q输出位1一个扫描周期。

N触发器指令检测到CLK输入的逻辑状态由1变0的负跳变时，Q输出位1一个扫描周期。

上升沿/下降沿指令要注意的问题就是，无论是触点还是线圈都是一个扫描周期内有效。

下面看一个位逻辑指令综合应用的例子：

假设按瞬动按钮I0.5，Q0.1为1，再按I0.5，Q0.1为0。

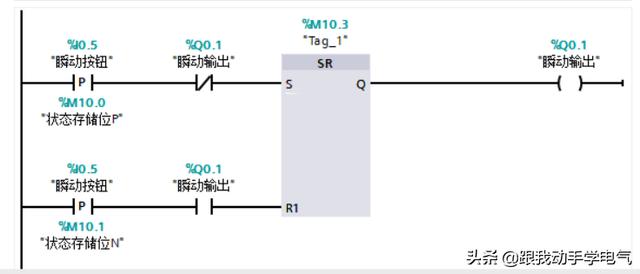

简单分析下：首先当第一次按钮I0.5则置位Q0.1，再按一次I0.5就复位Q0.1，可以用到置位指令和上升沿指令。那好我的编程如下：

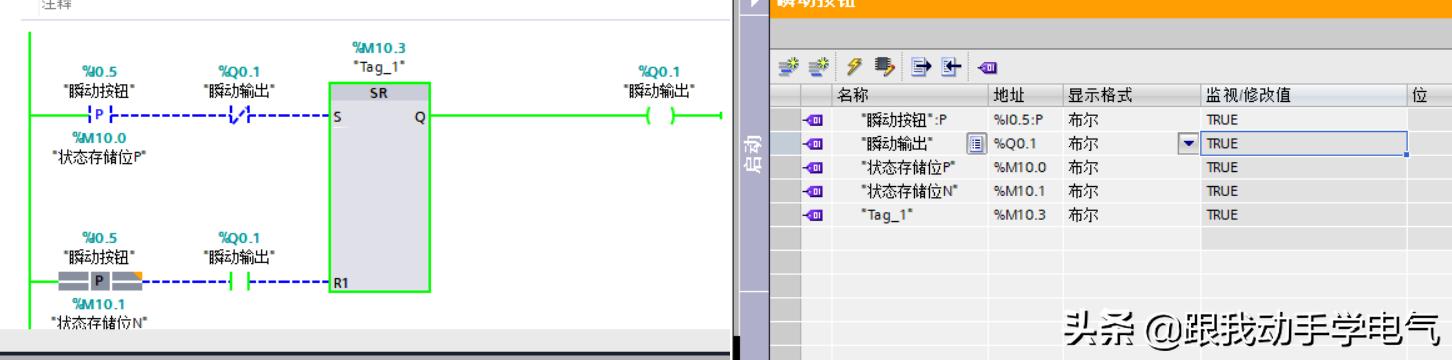

当按一下瞬动按钮，则Q0.1输出。

当再按一次树洞按钮，则Q0.1为0.
