永磁同步电机矢量控制基础补充（六）——如何在simulink初始化电机参数？

注：
1：此为永磁同步控制系列文章之一，应大家的要求，关于永磁同步矢量控制的系列文章已经在主页置顶，大家可以直接去主页里面查阅，希望能给大家带来帮助，谢谢。
2：矢量控制的六篇文章后。弱磁、MTPA、位置控制系列讲解已经补充，也放在主页了，请大家查阅。

3: 恰饭一下，也做了一套较为详细教程放在置顶了，内含基本双闭环、MTPA、弱磁、三闭环、模糊PI等基本控制优化策略，也将滑模，MRAS等无速度控制课题整理完成，请大家查看^_^

最近有很多同学问，在模型里面为什么有Ld、Lq、Ts等参数，这些参数如何设置。这些参数在simulink里面是可以宏定义的，也就是可以初始化。

1、初始化参数的优点

这么做有以下几个有点：

1. 便于修改参数。在模型参数需要修改时，不用一个参数一个参数的修改且避免漏改的情况，只用更改初始化参数。
2. 提高模型的可读性。在读取程序的原理时，可以知道当前物理量定义，而不是一堆数字，还需要大脑里去将数字和物理量匹配。

2 如何设置参数？

操作步骤如下：

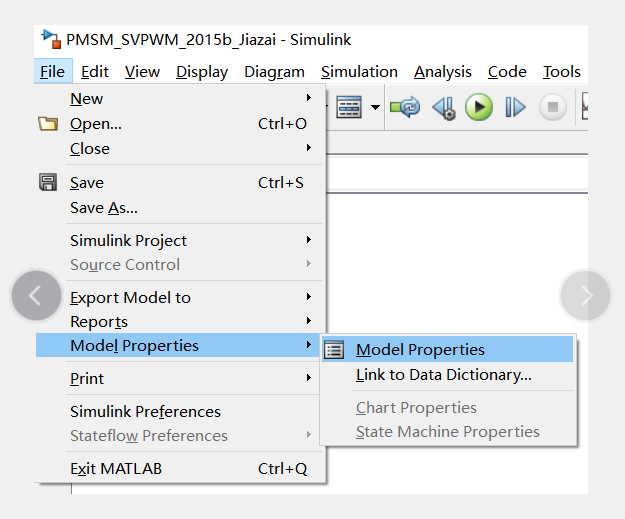

步骤一：进入Model Properties 界面（file----->Model Properties）

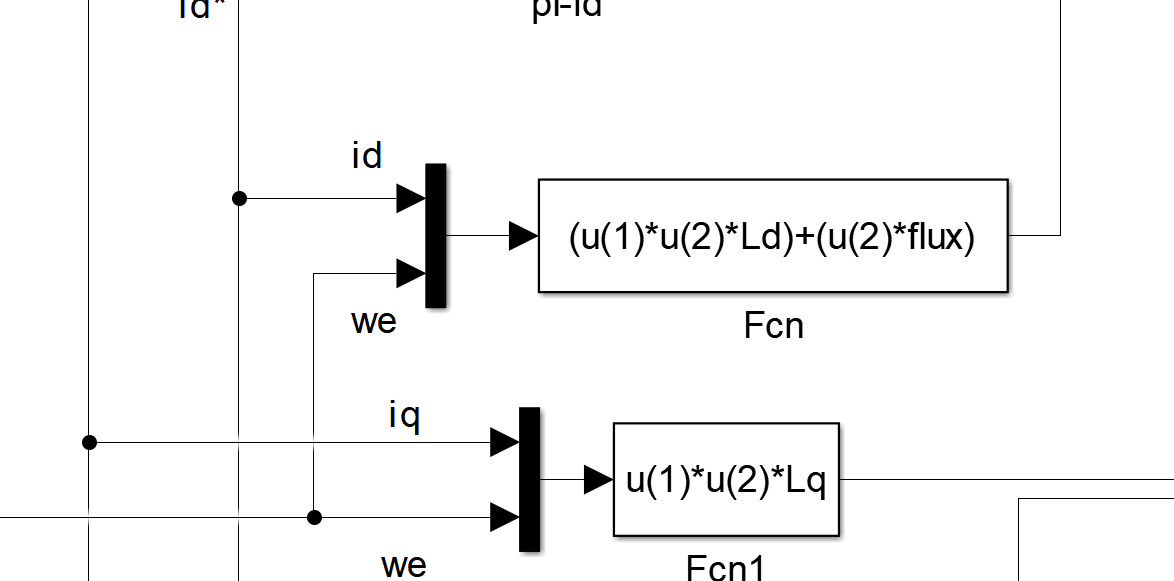

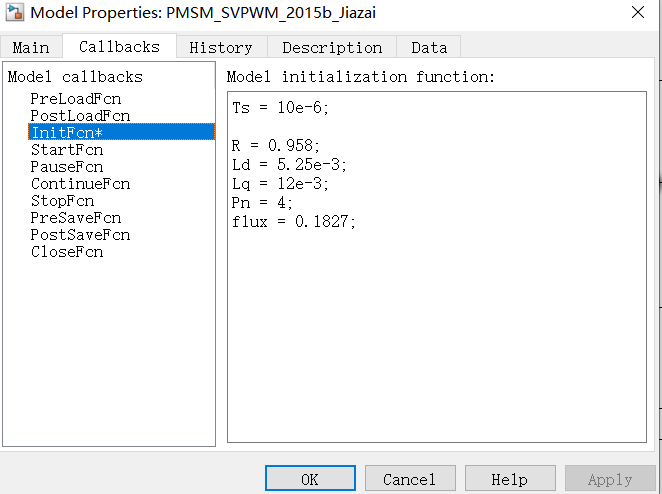

         步骤二：在Model Properties 界面进入 Callbacks选项卡内的 InitFcn*界面。在这个地方定义的量，可以在模型内直接用代号的形式书写，如下左图对解耦的公式搭建，直接用符号就可以，非常方便。

整理不易，希望大家帮忙点个赞呀~谢谢啦~^_^
