概述

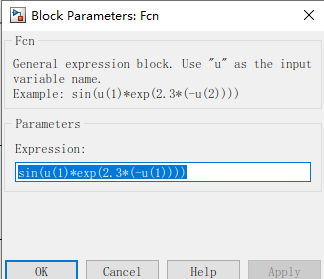

1 Fcn模块

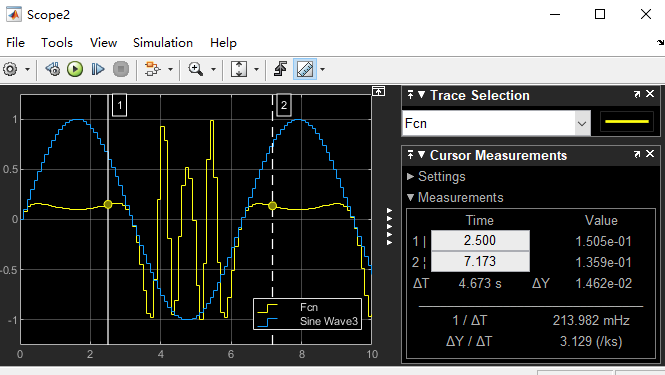

Fcn 模块将指定的数学表达式应用于其输入

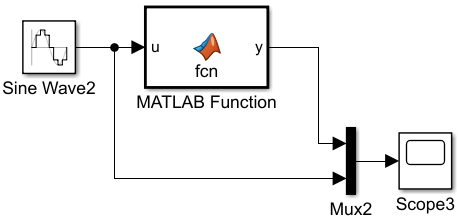

2 MATLAB Function模块

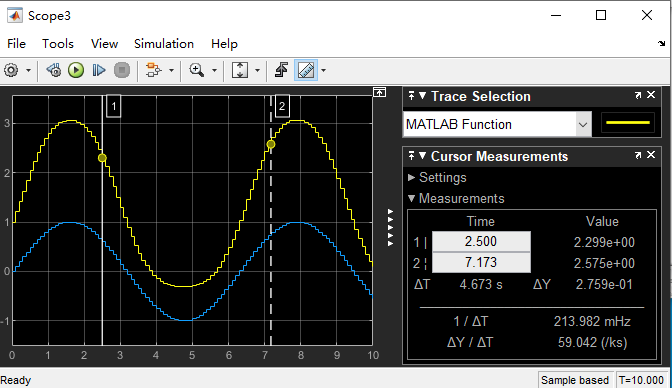

使用 MATLAB Function 模块可以编写用于 Simulink® 模型的 MATLAB® 函数。

双击MATLAB Function模块可以进行函数编辑。



3 S-Function模块

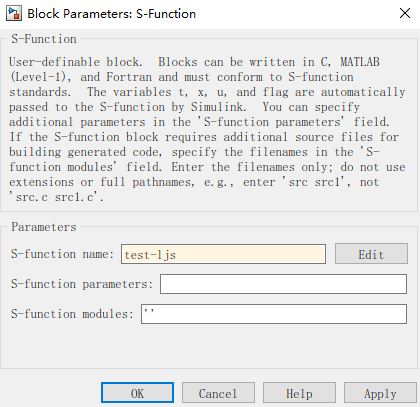

可以通过编写M文件供S-Function调用；点击edit可以打开函数文件

通过输入edit sfuntmpl可以打开sfuntion的编辑模板。

S-function内部函数介绍

  • [sys,x0,str,ts] = functionName(t,x,u,flag) 这是函数的总入口，收到信号后，首先进入这个函数.这个函数包含一个switch语句，根据情况进入不同的子函数
  • [sys,x0,str,ts,simStateCompliance]=mdlInitializeSizes; S-function进行基本的设置，具体参数会在后面进行介绍。相当于构造函数
  • sys=mdlDerivatives(t,x,u); 该函数仅在连续系统中被调用，用于产生控制系统状态的导数
  • sys=mdlUpdate(t,x,u); 离散模块状态更新，该函数仅在离散系统中被调用，用于产生控制系统的下一个状态
  • sys=mdlOutputs(t,x,u); 连续模块状态更新，产生（传递）系统输出
  • sys=mdlGetTimeOfNextVarHit(t,x,u) 获得下一次系统执行（next hit）的时间，该时间为绝对时间 此函数仅在采样时间数组中指定变量离散时间采样时间[-2 0]时会被调用。
  • sys=mdlTerminate(t,x,u) 相当于构析函数，结束该仿真模块时被调用

S-function的执行顺序

  1. 在仿真开始时，执行mdlInitializeSizes
  2. 若系统包含连续部分，则调用mdlDerivatives；若系统包含离散部分，则调用mdlUpdate
  3. 调用mdlOutputs，产生输出
  4. 若满足条件，则执行mdlGetTimeOfNextVarHit
  5. 循环执行1--3，直至仿真停止
  6. 执行mdlTerminate，仿真停止

S-function输入输出参数含义

输入参数t,x,u,flag:

  • t ：系统时间，代表当前的仿真时间
  • x ：系统状态，行向量，格式为x(1),x(2)
  • u ： 系统输入向量，即在simulink models中连接至S-function的线上的数据。注意区分x和u
  • flag ： 系统状态，由系统自动生成，决定了系统应当执行哪个S-function子函数

输出参数sys,x0,str,ts,simStateCompliance:

  • sys ： 系统本身，可以理解为下一时刻的系统；同时sys的前几个数值（sys[1]等)是系统的输出，即在simulink中S-function伸出线上的数据
  • x0 ： 系统初始状态，格式为x0=[0;0;0].
  • str ： 状态排序字符串，通常指定为[]，无具体含义。
  • ts ： 可认为是采样时间，表示模块采样时间和偏差的矩阵，[period,offfset],当ts=-1时表示iyu输入信号同采样周期。
  • simStateCompliance

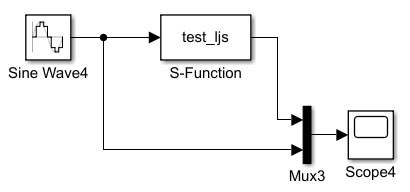

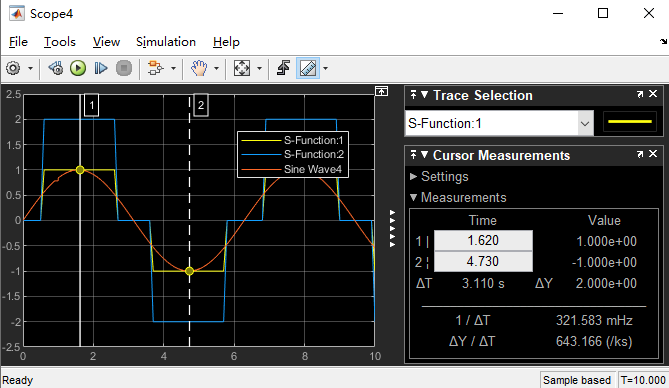

 运行结果：

test_ljs.m:

%函数的总入口，收到信号后，首先进入这个函数.这个函数包含一个switch语句，根据情况进入不同的子函数
function [sys,x0,str,ts] = spacemodel(t,x,u,flag)
switch flag,
case 0,
[sys,x0,str,ts]=mdlInitializeSizes;
case 1,
sys=mdlDerivatives(t,x,u);
case 2,
sys=mdlUpdate(t,x,u);
case 3,
sys=mdlOutputs(t,x,u);
case 4,
sys=mdlGetTimeOfNextVarHit(t,x,u);
case 9,
sys=mdlTerminate(t,x,u);
otherwise
DAStudio.error('Simulink:blocks:unhandledFlag', num2str(flag));
end
%S-function进行基本的设置，相当于构造函数，定义S函数的基本特性，包括采样时间、连续或者离散状态的初始条件和Sizes数组
function [sys,x0,str,ts]=mdlInitializeSizes
sizes = simsizes;
%调用构造函数，生成一个默认类
sizes.NumContStates
= 2;
%设置系统连续状态的数量,如果是2个输出，则设为2
sizes.NumDiscStates
= 0;
%设置系统离散状态的数量
sizes.NumOutputs
= 2;
%设置系统输出的数量，如果是2个输出，则设为2
sizes.NumInputs
= 1;
%设置系统输入的数量
sizes.DirFeedthrough = 1;
%设置系统直接通过量的数量，一般为1
sizes.NumSampleTimes = 1;
% At least one sample time is needed
% 采样时间个数，1表示只有一个采样周期.
% 猜测为如果为n，则下一时刻的状态需要知道前n个状态的系统状态
sys = simsizes(sizes);
%将sizes结构体中的信息传递给sys
x0
= [0 1];
% 系统初始状态
str = [];
% 保留变量，保持为空
ts
= [0 0];
% 采样时间
%该函数仅在连续系统中被调用，计算连续状态变量的微分方程，求所给表达式的等号左边状态变量的积分值的过程
function sys=mdlDerivatives(t,x,u)
%Time-varying model
sys(1)=u*1;
sys(2)=u*2;
%产生（传递）系统输出
function sys=mdlOutputs(t,x,u)
% sys(1)=x(1);
% sys(2)=x(2);
if u<-0.5
sys(1)=-1;
sys(2)=-2;
elseif u>=-0.5 && u <=0.5
sys(1)=0;
sys(2)=0;
elseif u>0.5
sys(1)=1;
sys(2)=2;
end
%此外，还有三类函数如下
%sys=mdlUpdate(t,x,u); 该函数仅在离散系统中被调用，用于产生控制系统的下一个状态；更新离散状态、采样时间和主时间步的要求
function sys=mdlUpdate(t,x,u)
sys =[];
% sys=mdlGetTimeOfNextVarHit(t,x,u) 获得下一次系统执行（next hit）的时间，该时间为绝对时间 此函数仅在采样时间数组中指定变量离散时间采样时间[-2 0]时会被调用。
function sys=mdlGetTimeOfNextVarHit(t,x,u)
sampleTime = 1;
%设置下一个采样时间在1s之后
sys = t + sampleTime;
% sys=mdlTerminate(t,x,u) 相当于构析函数，结束该仿真模块时被调用
function sys=mdlTerminate(t,x,u)
sys = [];

例1：用S函数实现Gain模块 ，通过建立 Mask传递参数Gain_fac

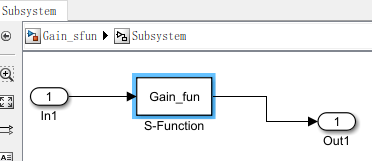

建立模型

 Mask封装s-function：

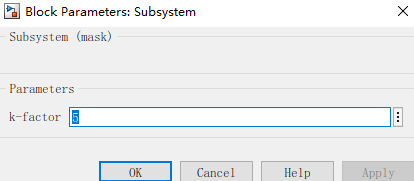

 封装效果：

 S-function设置：

将Mask中的参数产地到function中

 代码实现：

注意主函数和mdlOutputs函数多了一个Gain_fac参数传递作为Gan的系数

%函数的总入口，收到信号后，首先进入这个函数.这个函数包含一个switch语句，根据情况进入不同的子函数
function [sys,x0,str,ts] = Gain_sfun_test(t,x,u,flag,Gain_fac)
switch flag,
case 0, %第一步：设置初始条件
[sys,x0,str,ts]=mdlInitializeSizes;
case 1,%更新输出前，计算导数
sys=mdlDerivatives(t,x,u);
case 2,,%第四步：更新离散状态
sys=mdlUpdate(t,x,u);
case 3,%第三步：计算输出；第五步：计算输出
sys=mdlOutputs(t,x,u,Gain_fac);
case 4,%第二步：计算下一个采样时间，适应与变采样时间
sys=mdlGetTimeOfNextVarHit(t,x,u);
case 9,%结束仿真
sys=mdlTerminate(t,x,u);
otherwise
DAStudio.error('Simulink:blocks:unhandledFlag', num2str(flag));
end
%S-function进行基本的设置，相当于构造函数，定义S函数的基本特性，包括采样时间、连续或者离散状态的初始条件和Sizes数组
function [sys,x0,str,ts]=mdlInitializeSizes
sizes = simsizes;
%调用构造函数，生成一个默认类
sizes.NumContStates
= 0;
%设置系统连续状态的数量,如果是2个输出，则设为2
sizes.NumDiscStates
= 0;
%设置系统离散状态的数量
sizes.NumOutputs
= 1;
%设置系统输出的数量，如果是2个输出，则设为2
sizes.NumInputs
= 1;
%设置系统输入的数量
sizes.DirFeedthrough = 1;
%设置系统直接通过量的数量，一般为1
sizes.NumSampleTimes = 0;
% At least one sample time is needed
% 采样时间个数，1表示只有一个采样周期.
% 猜测为如果为n，则下一时刻的状态需要知道前n个状态的系统状态
sys = simsizes(sizes);
%将sizes结构体中的信息传递给sys
x0
= [];
% 系统初始状态
str = [];
% 保留变量，保持为空
ts
= [];
% 采样时间
%该函数仅在连续系统中被调用，计算连续状态变量的微分方程，求所给表达式的等号左边状态变量的积分值的过程
function sys=mdlDerivatives(t,x,u)
%Time-varying model
% sys(1)=u*1;
% sys(2)=u*2;
sys=[];
%产生（传递）系统输出
function sys=mdlOutputs(t,x,u,Gain_fac)
sys(1)=Gain_fac*u;
% sys(2)=x(2);
%此外，还有三类函数如下
%sys=mdlUpdate(t,x,u); 该函数仅在离散系统中被调用，用于产生控制系统的下一个状态；更新离散状态、采样时间和主时间步的要求
function sys=mdlUpdate(t,x,u)
sys =[];
% sys=mdlGetTimeOfNextVarHit(t,x,u) 获得下一次系统执行（next hit）的时间，该时间为绝对时间 此函数仅在采样时间数组中指定变量离散时间采样时间[-2 0]时会被调用。
function sys=mdlGetTimeOfNextVarHit(t,x,u)
sampleTime = 1;
%设置下一个采样时间在1s之后
sys = t + sampleTime;
% sys=mdlTerminate(t,x,u) 相当于构析函数，结束该仿真模块时被调用
function sys=mdlTerminate(t,x,u)
sys = [];

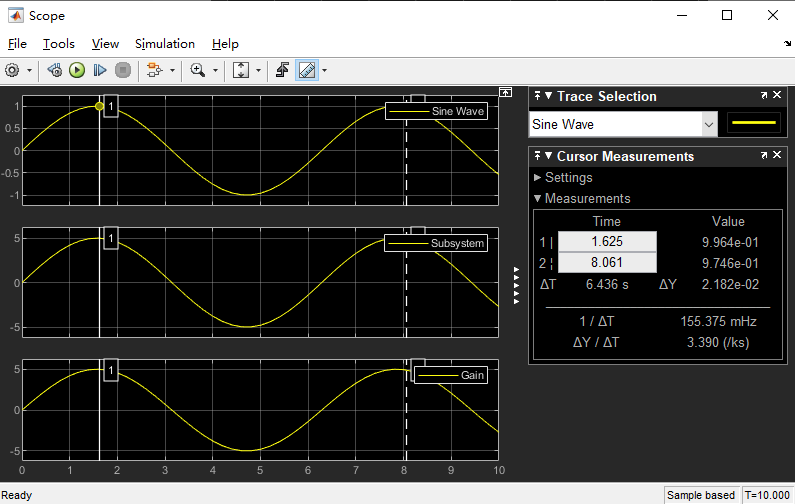

 运行结果：

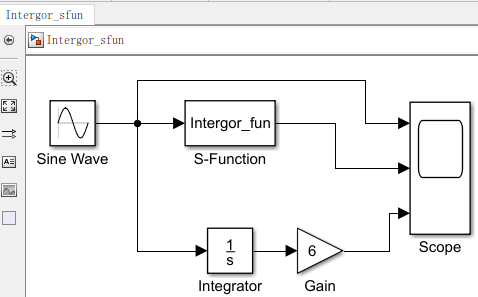

例2：用S函数实现积分模块

建立模型

S-Function代码：

%函数的总入口，收到信号后，首先进入这个函数.这个函数包含一个switch语句，根据情况进入不同的子函数
function [sys,x0,str,ts] = Gain_sfun_test(t,x,u,flag)
switch flag,
case 0, %第一步：设置初始条件
[sys,x0,str,ts]=mdlInitializeSizes;
case 1,%更新输出前，计算导数
sys=mdlDerivatives(t,x,u);
case 2,,%第四步：更新离散状态
sys=mdlUpdate(t,x,u);
case 3,%第三步：计算输出；第五步：计算输出
sys=mdlOutputs(t,x,u);
case 4,%第二步：计算下一个采样时间，适应与变采样时间
sys=mdlGetTimeOfNextVarHit(t,x,u);
case 9,%结束仿真
sys=mdlTerminate(t,x,u);
otherwise
DAStudio.error('Simulink:blocks:unhandledFlag', num2str(flag));
end
%S-function进行基本的设置，相当于构造函数，定义S函数的基本特性，包括采样时间、连续或者离散状态的初始条件和Sizes数组
function [sys,x0,str,ts]=mdlInitializeSizes
sizes = simsizes;
%调用构造函数，生成一个默认类
sizes.NumContStates
= 1;
%设置系统连续状态的数量,如果是2个输出，则设为2
sizes.NumDiscStates
= 0;
%设置系统离散状态的数量
sizes.NumOutputs
= 1;
%设置系统输出的数量，如果是2个输出，则设为2
sizes.NumInputs
= 1;
%设置系统输入的数量
sizes.DirFeedthrough = 1;
%设置系统直接通过量的数量，一般为1
sizes.NumSampleTimes = 0;
% At least one sample time is needed
% 采样时间个数，1表示只有一个采样周期.
% 猜测为如果为n，则下一时刻的状态需要知道前n个状态的系统状态
sys = simsizes(sizes);
%将sizes结构体中的信息传递给sys
x0
= [0];
% 系统初始状态
str = [];
% 保留变量，保持为空
ts
= [];
% 采样时间
%该函数仅在连续系统中被调用，计算连续状态变量的微分方程，求所给表达式的等号左边状态变量的积分值的过程
function sys=mdlDerivatives(t,x,u)
%Time-varying model
% sys(1)=u*1;
% sys(2)=u*2;
sys=3*u;%求积分
%产生（传递）系统输出
function sys=mdlOutputs(t,x,u)
sys(1)=2*x;%产生输出
% sys(2)=x(2);
%此外，还有三类函数如下
%sys=mdlUpdate(t,x,u); 该函数仅在离散系统中被调用，用于产生控制系统的下一个状态；更新离散状态、采样时间和主时间步的要求
function sys=mdlUpdate(t,x,u)
sys =[];
% sys=mdlGetTimeOfNextVarHit(t,x,u) 获得下一次系统执行（next hit）的时间，该时间为绝对时间 此函数仅在采样时间数组中指定变量离散时间采样时间[-2 0]时会被调用。
function sys=mdlGetTimeOfNextVarHit(t,x,u)
sampleTime = 1;
%设置下一个采样时间在1s之后
sys = t + sampleTime;
% sys=mdlTerminate(t,x,u) 相当于构析函数，结束该仿真模块时被调用
function sys=mdlTerminate(t,x,u)
sys = [];

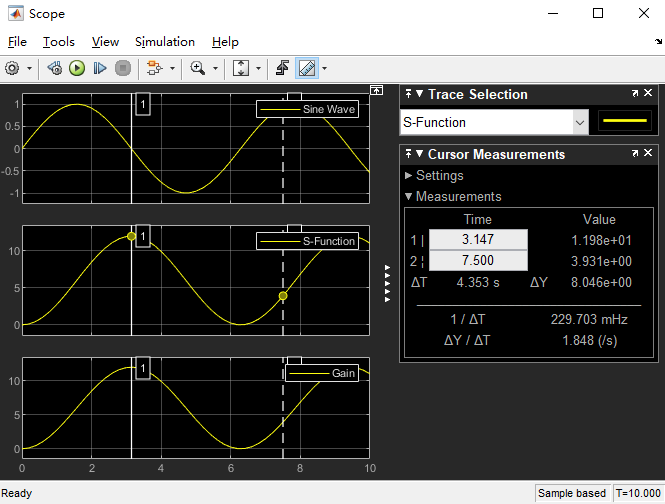

 运行结果：

参考材料《MATLAB_SIMULINK系统仿真》
