文章目录
- 原理
- 仿真框图
- 仿真结果
- 仿真分析
- 总结与体会
原理
m序列是最长线性反馈移位寄存器序列的简称。它是由带线性反馈的移存器产生的周期最长的序列。一种典型的伪随机序列。在通信领域有着广泛的应用,如扩频通信、卫星通信的码分多址(CDMA),数字数据中的加密、加扰、同步、误码率测量等领域。
详细可参考
https://blog.csdn.net/Calcular/article/details/52506760
仿真框图

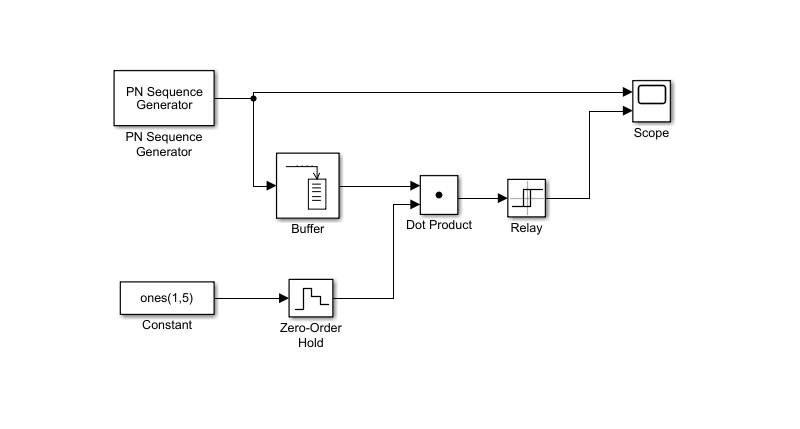

(1)用PN产生

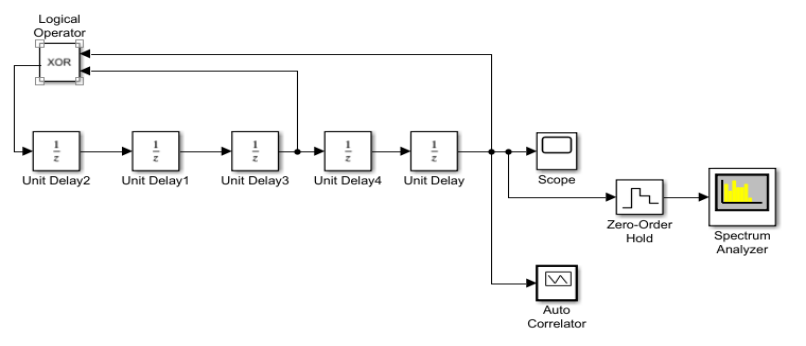

(2)用五个单位延时模块来取得m序列,unit delay初始值设为10000.
仿真结果

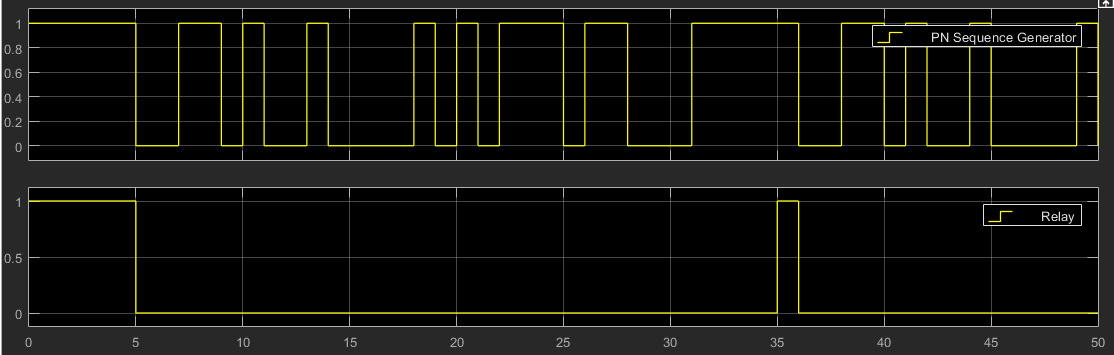

(1)

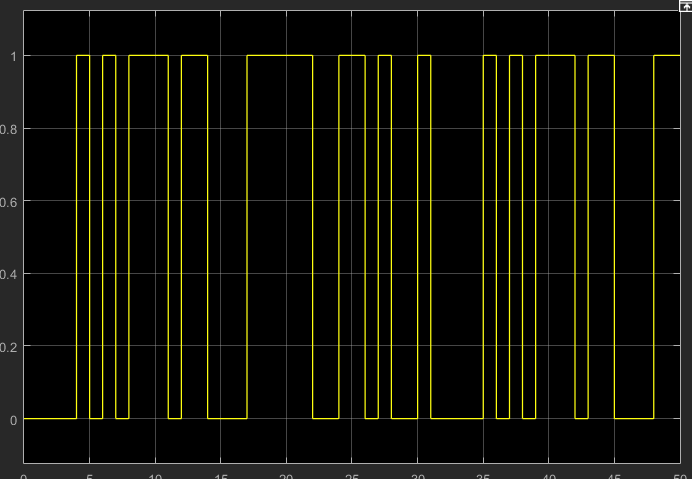

(2)
一个周期为31的m序列。
仿真分析

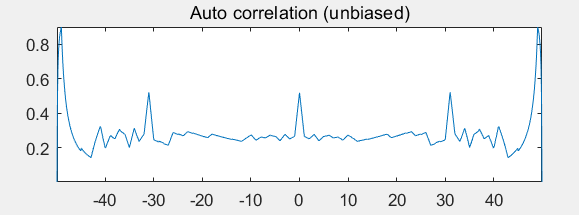

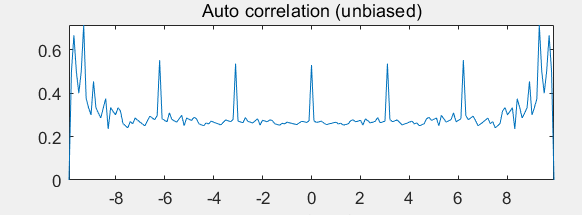

加入auto correlation 来分析其自相关性。可以得出m序列在每个周期都有一个顶峰。
(1)
(2)

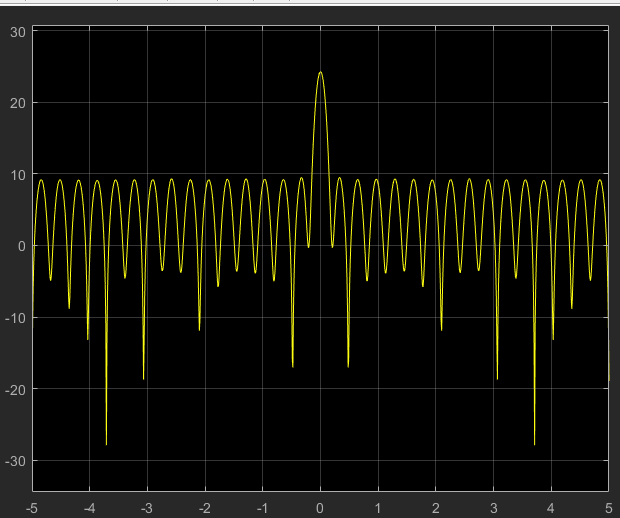

查看(2)的频谱,加入了spectrum analyse 模块,得到
总结与体会
伪随机噪声具有类似于随机噪声的某些统计特性,同时又能够重复产生。因此m序列式广泛应用的一种伪随机序列。其容易产生,规律性强。
