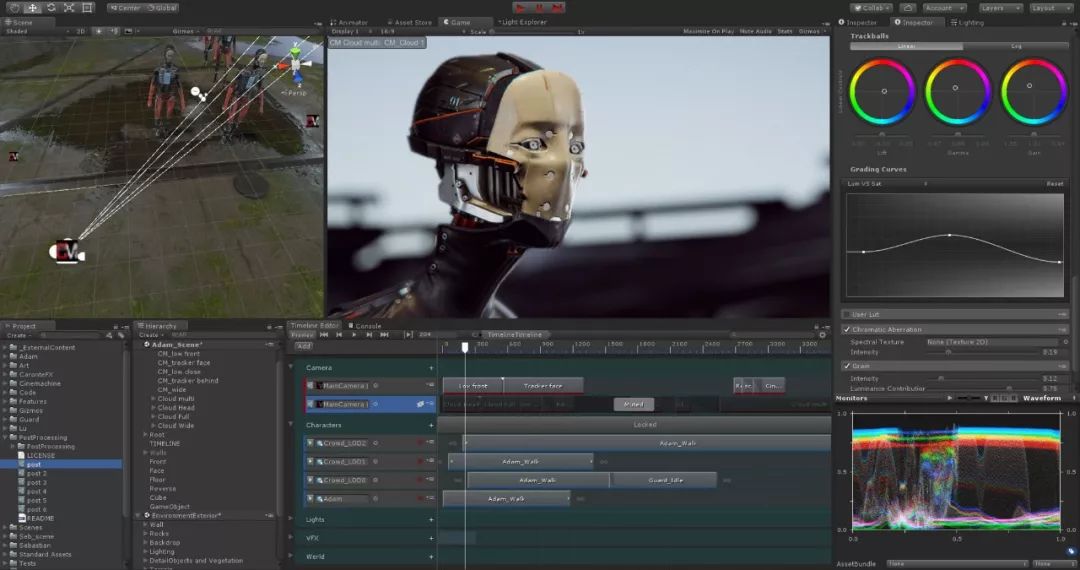

自从Unity 2017.1发布Timeline以来，受到了广大开发者的欢迎，创作出不少精彩作品。我们也收到很多反馈，其中一项就是Timeline事件功能的请求，它是Timeline缺少的功能，一些用户通过剪辑实现了事件功能，但剪辑有自身的缺点。此篇将为你介绍在Unity 2019.1中新推出的Timeline Signals信号功能和扩展。

在这里插入图片描述

介绍

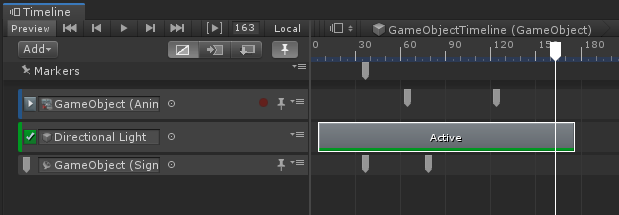

标记可以在Timeline上和剪辑一样添加和处理，能够使用选取，复制粘贴和编辑模式等功能。就像剪辑一样，标记也有具体类型，例如：剪辑分为动画剪辑、激活剪辑、控制剪辑等类型。

在这里插入图片描述

工作原理

为了在Timeline上正确设置信号，我们需要三个部分：

Signal Asset信号资源：信号资源是发射器和接收器之间的联系。通常信号资源会用作标识符。

Signal Emitter信号发射器：信号发射器会放在Timeline上，它包含对信号资源的引用。运行信号发射器时，如果当前时间比发射器的时间大，发射器会被触发，发射器会把信号资源发送到信号接收器。

Signal Receiver信号接收器：信号接收器是带有一组反应的组件，每个反应都关联到信号资源。当接收器知道信号已被触发时，它会激活关联到对应信号资源的反应。

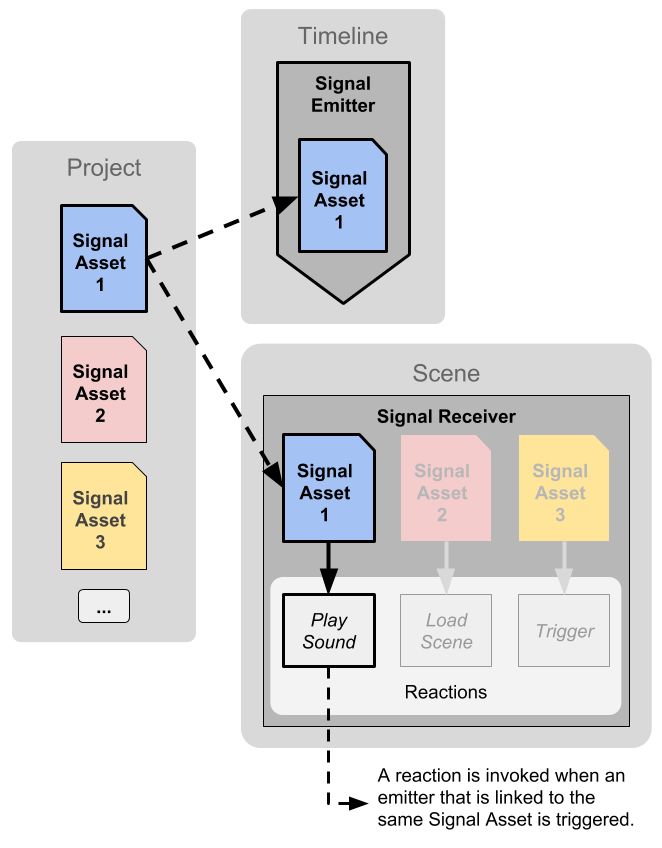

如下图所示，当关联到同一信号资源的发射器触发时，相应反应会被激活。

在这里插入图片描述

关于基础的timeline signal的使用可以参考这篇文章。

扩展

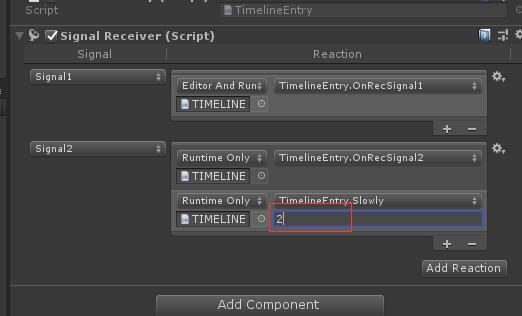

unity自带的signal是不可以参数参数的，或者说自能在signal receiver的inspector传递一个固定的参数，参数超过一个就不能被识别了，如下图所示：

在这里插入图片描述

这显然不能满足我们日常的开发需求，因为我们的参数常常来自于signal, 而不是reveiver。还好Unity给了我们自定义扩展的接口, 这样能实现一些比如参数传递、分支逻辑等功能了。

自定义信号发射器signal emitter

定义一个发射器signal emitter, 它是实现 INotification, INotificationOptionProvider接口的类。我们可以使用id属性来识别唯一标识通知。对于本文的示例，我们并不需要该功能，因此将使用默认的实现。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
public class MyNotification : INotification
{
public PropertyName id
{
get { return new PropertyName("MyNotification"); }
}
NotificationFlags INotificationOptionProvider.flags
{
get
{
return (emitOnce ? NotificationFlags.TriggerOnce : default(NotificationFlags))
| NotificationFlags.TriggerInEditMode;
}
}
}

自定义信号接收器 signal receiver

我们需要一个接收器，它是实现INotificationReceiver接口的类。示例中，接收器会记录接收到通知的时间。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
class ReceiverExample : MonoBehaviour，INotificationReceiver
{
public void OnNotify(Playable origin, INotification notification, object context)
{
if (notification is JumpSignalEmmiter)
{
JumpSignalEmmiter signal = notification as JumpSignalEmmiter;
director.time = signal.jumpTime; //跳转
}
else if (notification is SlowSignalEmitter)
{
SlowSignalEmitter signal = notification as SlowSignalEmitter;
director.playableGraph.GetRootPlayable(0).SetSpeed(signal.slowRate); //改变播放速率
}
}
}

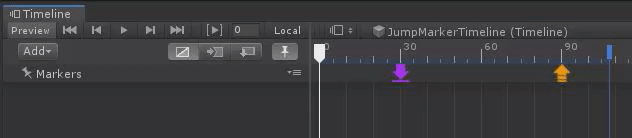

这样你就可以接受到来自signnal的传递过来的参数了。我们这里直接把INotificationReceiver挂载在MonoBehaviour的GameObject上，就直接可以收到信号了。运行效果如下：

在这里插入图片描述

另外我们也可以通过代码手动的派发signal, 而不是一定要通过time cursor来触发，通过使用AddNotificationReceiver方法，把ReceiverExample添加给可运行输出。m_Receiver实例现在可以接收发送到该输出的通知。

复制代码

1
2
3
4
5
6
var output = ScriptPlayableOutput.Create(director.playableGraph, "");
output.AddNotificationReceiver(this); //this 所在的类需要实现 INotificationReceiver
JumpSignalEmmiter signal = new JumpSignalEmmiter(); //实现接口INotification
sign.jumpTime = 0;
output.PushNotification(Playable.Null, signal);

调用PushNotification后不会立即发送通知，它们仅会加入队列排队等候，这表示它们会进行积累，直到视图已经完全处理。

在LateUpdate阶段前，所有队列中的通知都会发送到视图的输出部分。在所有通知都发送后，队列会在新一帧开始前清空。

在视图播放的时候，将在m_Receiverinstance实例上调用OnNotify方法，并将通知作为参数发送。

TimeNotificationBehaviour指定时间点

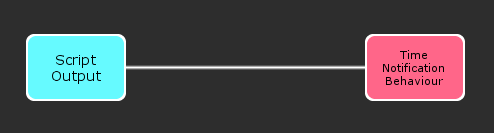

使用内置类TimeNotificationBehaviour，该类是标准的PlayableBehaviour，所以它可以添加到任意视图，只要使用一些逻辑就可以在准确时间发送通知。

在这里插入图片描述

复制代码

1
2
3
4
5
6
var timeNotificationPlayable = ScriptPlayable<TimeNotificationBehaviour>.Create(m_Graph);
output.SetSourcePlayable(timeNotificationPlayable);
//在时间通知行为添加通知
var notificationBehaviour = timeNotificationPlayable.GetBehaviour();
notificationBehaviour.AddNotification(2.0, new MyNotification());

我们没有在可运行输出上直接调用PushNotification，而是给输出附加TimeNotificationBehaviour，然后给它添加一个通知。该行为会在正确时间自动把通知推送给输出，控制台会显示以下信息：

上述代码并不是在准确的第二秒发送？这是因为AddNotification方法不会确保准确的时间。在Unity开始渲染新一帧时，Playable Graph可运行视图会进行更新。根据游戏的帧率，在通知添加到TimeNotificationBehaviour时，PlayableGraph的估算时间可能不会正好符合指定的时间。

AddNotification方法会确保的是：通知将会在PlayableGraph的时间比通知触发时间大的时候发送。

自定义样式CSS

我们的自定义标记会以常见的“图钉”表示，也可以把该图标改为自己选择的图像。第一步是创建样式表。

样式表可以用来扩展编辑器的可视化外观，我们可以在编辑器文件夹的StyleSheets/Extensions目录下添加common.uss文件。

USS即Unity样式表，使用类似CSS的语法来描述新样式，下面是样式的示例。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
JumpSignalEmmiter
{
width: 18px;
height: 18px;
background-image: resource("Assets/Editor/StyleSheets/ico_collapsed.png");
}
JumpSignalEmmiter:checked
{
background-image: resource("Assets/Editor/StyleSheets/ico_normal.png");
}
JumpSignalEmmiter:focus:checked
{
background-image: resource("Assets/Editor/StyleSheets/ico_selected.png");
}

更多关于介绍Unity 使用uss创作更多的自定义样式，可以参考官方的API。改完uss, Unity编辑器并不是立即发生样式改变，当点击运行按钮的时候，样式才发生改变。

注意，这里必须是common.uss文件名，且目录名必须是Editor下StyleSheets/Extensions的子目录。对应的SignalEmitter需要指定CumstomStyle。

复制代码

1
2
3
4
5
6
7
8
9

[CustomStyle("JumpSignalEmmiter")]
public class JumpSignalEmmiter : Marker,
INotification,
INotificationOptionProvider
{
//to implement INotification & INotificationOptionProvider
}

Tips

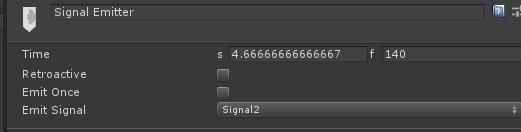

1. Signal Emitter参数说明

在这里插入图片描述

Retroactive

有时我们直接使用API( PlayableDirector.time = 1.4)或者游戏非常卡发生跳帧的时候，导致标记没有在时序上经过，是否还触发此signnal。如果勾上了，就算跳过timeline上的maker，只要当前时间在maker之后，就会触发。

EmitOnce

有时我们会循环播放某一段动作，如果此时勾上此选项，信号量自会触发一次，否则的话，每一次都会触发。

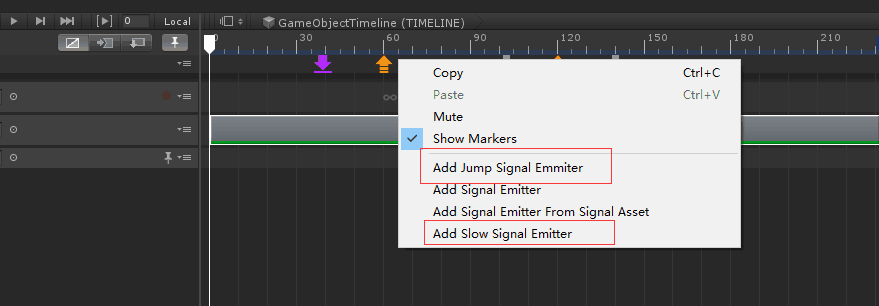

2. Context 不显示signnal

在这里插入图片描述

Unity默认显示Mark Context只在绑定gameobject或者component的track上，比如说Control Track就不显示。

有时候有些自定义的signal emitter并不想出现在某些track里，比如说一些用来控制全局的signal并不想出现在Animation Track里。一种最直接的方法针对对应的track添加一个Attribute, 并在中指定对应的TrackType:

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
public enum TrackType
{
NONE = 0,
MARKER = 1,
ANIMTION = 1 << 1,
CONTROL = 1 << 2,
ANCHOR = 1 << 3,
OTHER = 1 << 7 // put other at last
}
[AttributeUsage(AttributeTargets.Class)]
public class MarkerAttribute : Attribute
{
public TrackType supportType = default(TrackType);
public MarkerAttribute(TrackType type)
{
supportType = type;
}
public void AddType(TrackType type)
{
supportType |= type;
}
public bool SupportTrackType(TrackAsset track, Type type)
{
bool rst = false;
if (track is MarkerTrack)
{
rst = (supportType & TrackType.MARKER) > 0;
}
else if (track is AnimationTrack)
{
rst = (supportType & TrackType.ANIMTION) > 0;
}
else if (track is AnchorTrack)
{
rst = (supportType & TrackType.ANCHOR) > 0;
}
else if (track is ControlTrack)
{
rst = (supportType & TrackType.CONTROL) > 0;
}
return rst;
}
}

针对每个Track设置好对应的track类型，然后再TimelineContextMenu.cs 调用的地方制定特定的track：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
 public static bool DoesTrackSupportMarkerType(TrackAsset track, Type type)
{
if (track.supportsNotifications)
{
bool rst = true;
var attr = Attribute.GetCustomAttribute(type, typeof(MarkerAttribute)) as MarkerAttribute;
if (attr != null) rst = attr.SupportTrackType(track,type);
return rst;
}
return !typeof(INotification).IsAssignableFrom(type);
}

比如上述代码，自定义的JumpSignalEmmiter和SlowSignalEmitter，就只会marker track里显示了。

3. 利用marker生成曲线

自定义的Emitter 继承Marker，只要不实现INotification, 就不会生成在全局广播。利用Marker可以标记的性质(即在track里可编辑的关键帧)，生成AnimationCurve，同时不广播事件，还可以节省消耗。

比如在track里标记一些节点：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
[Serializable]
[CustomStyle("TransforSignalmEmitter")]
[Marker(TrackType.ANCHOR | TrackType.MARKER)]
public class AnchorSignalEmitter : Marker
{
[SerializeField] Vector3 m_Position = Vector3.zero;
public Vector3 position
{
get { return m_Position; }
set { m_Position = value; }
}
}

然后再对应的track clip中生成曲线, 然后还可以在Track Clip中画出曲线:

复制代码

const int sample_cnt = 20;
Vector3[] sample_vtx = new Vector3[sample_cnt];
private void DrawAnchorAsset(AnchorAsset asset, double start, double end, int idx)
{
FetchKeys(asset, start, end);
if (sample_vtx != null)
{
Handles.color = gizColors[idx % 3];
for (int i = 0; i < sample_cnt - 1; i++)
{
Handles.DrawLine(sample_vtx[i], sample_vtx[i + 1]);
}
}
}
private void FetchKeys(AnchorAsset asset, double start, double end)
{
double dur = end - start;
double delta = dur / sample_cnt;
if (asset.IsValid())
{
for (int i = 0; i < sample_cnt; i++)
{
float time = (float)(start + delta * i);
float x = asset.clip_pos[0].Evaluate(time);
float y = asset.clip_pos[1].Evaluate(time);
float z = asset.clip_pos[2].Evaluate(time);
sample_vtx[i] = new Vector3(x, y, z);
}
}
}
private void CreateClips()
{
if (signals != null && signals.Count > 0)
{
AnimationCurve[] m_curves_pos=new AnimationCurve[3];
for (int i = 0; i < signals.Count; i++)
{
AnchorSignalEmitter sign = signals[i];
float time = (float)sign.time;
m_curves_pos[0].AddKey(time, sign.position.x);
m_curves_pos[1].AddKey(time, sign.position.y);
m_curves_pos[2].AddKey(time, sign.position.z);
}
}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
 const int sample_cnt = 20;
Vector3[] sample_vtx = new Vector3[sample_cnt];
private void DrawAnchorAsset(AnchorAsset asset, double start, double end, int idx)
{
FetchKeys(asset, start, end);
if (sample_vtx != null)
{
Handles.color = gizColors[idx % 3];
for (int i = 0; i < sample_cnt - 1; i++)
{
Handles.DrawLine(sample_vtx[i], sample_vtx[i + 1]);
}
}
}
private void FetchKeys(AnchorAsset asset, double start, double end)
{
double dur = end - start;
double delta = dur / sample_cnt;
if (asset.IsValid())
{
for (int i = 0; i < sample_cnt; i++)
{
float time = (float)(start + delta * i);
float x = asset.clip_pos[0].Evaluate(time);
float y = asset.clip_pos[1].Evaluate(time);
float z = asset.clip_pos[2].Evaluate(time);
sample_vtx[i] = new Vector3(x, y, z);
}
}
}
private void CreateClips()
{
if (signals != null && signals.Count > 0)
{
AnimationCurve[] m_curves_pos=new AnimationCurve[3];
for (int i = 0; i < signals.Count; i++)
{
AnchorSignalEmitter sign = signals[i];
float time = (float)sign.time;
m_curves_pos[0].AddKey(time, sign.position.x);
m_curves_pos[1].AddKey(time, sign.position.y);
m_curves_pos[2].AddKey(time, sign.position.z);
}
}
}

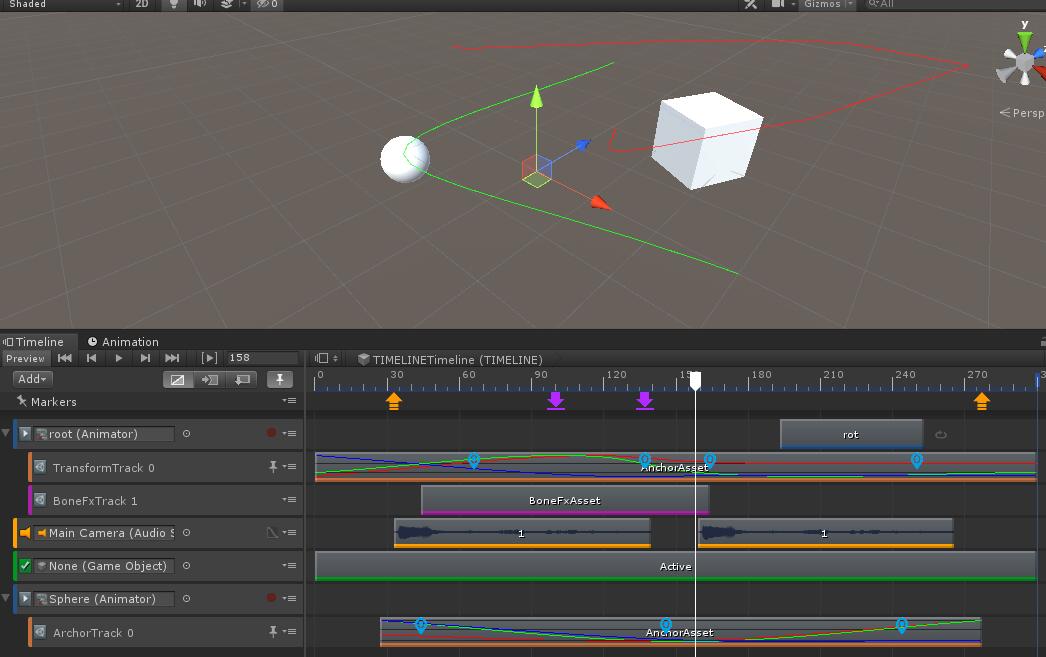

最后效果如图所示, 不但在track里画出了曲线，而且在场景里还可以画出轨迹：

在这里插入图片描述

对应的代码都上传到github上了，欢迎点击查阅。

参考:

[1] 介绍Unity2019的timeline信号量
[2] 创建自定义Timeline 标记Marker
[3] Unity2019 uss自定义样式介绍
