浅析以太网接口

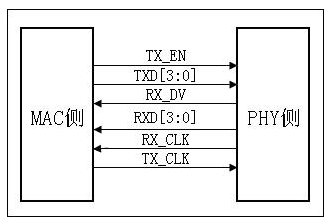

以太网相关接口主要包括：MII/RMII/SMII以及GMII/RGMII/SGMII接口。 一、MII接口 MII(Media Independent Interface)介质无关接口或称为媒体独立接口，它是IEEE-802.3定义的以太网行业标准。它包括一个数据接口和一个MAC和PHY之间的管理接口。“媒体独立”表明在不对MAC硬件重新设计或替换的情况下，任何类型的PHY设备都可以正常工作。 MII接口提供了MAC与PHY之间、PHY与STA(Station Management)之间的互联技术，该接口支持10Mb/s与100Mb/s的数据传输速率，数据传输的位宽为4位。 MII接口可分为MAC模式和PHY模式，一般说来MAC和PHY对接，但是MAC和MAC也是可以对接的。 以前的10M的MAC层芯片和物理层芯片之间传送数据是通过一根数据线来进行的，其时钟是10M，在100M中，如果也用一根数据线来传送的话，时钟需要100M，这会带来一些问题，所以定义了MII接口，它是用4根数据线来传送数据的，这样在传送100M数据时，时钟就会由100M降低为25M，而在传送10M数据时，时钟会降低到2.5M，这样就实现了10M和100M的兼容。 MII接口主要包括四个部分：一是从MAC层到物理层的发送数据接口，二是从物理层到MAC层的接收数据接口，三是从物理层到MAC层的状态指示信号，四是MAC层和物理层之间传送控制和状态信息的MDIO接口。 MII接口的MAC模式定义：

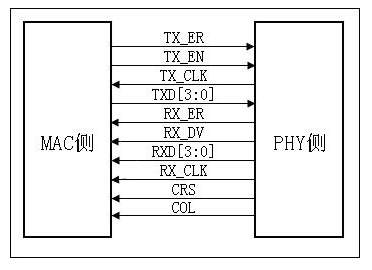

MII接口PHY模式定义：

MDIO接口包括两根信号线：MDC和MDIO，通过它MAC层芯片(或其它控制芯片)可以访问物理层芯片的寄存器(前面100M物理层芯片中介绍的寄存器组，但不仅限于100M物理层芯片，10M物理层芯片也可以拥有这些寄存器)，并通过这些寄存器来对物理层芯片进行控制和管理。 MDIO管理接口如下： MDC：管理接口的时钟，它是一个非周期信号，信号的最小周期(实际是正电平时间和负电平时间之和)为400ns，最小正电平时间和负电平时间为160ns，最大的正负电平时间无限制。它与TX_CLK和RX_CLK无任何关系。 MDIO是一根双向的数据线，用来传送MAC层的控制信息和物理层的状态信息。

二、RMII接口 MII接口也有一些不足之处，主要是其接口信号线很多，发送和接收和指示接口有14根数据线(不包括MDIO接口的信号线，因为其被所有MII接口所共享)，当交换芯片的端口数据较多时，会造成芯片的管脚数目很多的问题，这给芯片的设计和单板的设计都带来了一定的问题。为了解决这些问题，人们设计了两种新的MII接口，它们是RMII接口(Reduced MII接口)和SMII接口(Serial MII接口)。这两种接口都减少了MII接口的数据线，不过它们一般只用在以太网交换机的交换MAC芯片和多口物理层芯片中，而很少用于单口的MAC层芯片和物理层芯片中。 RMII接口和SMII接口都可以用于10M以太网和100M以太网，但不可能用于1000M以太网，因为此时时钟频率太高，不可能实现。

从图中可以看到，RMII接口相对于MII接口减少了一半的连接线，只有8根接口线。 TXD[1:0]：数据发送信号线，数据位宽为2，是MII接口的一半； RXD[1:0]：数据接收信号线，数据位宽为2，是MII接口的一半； TX_EN(Transmit Enable)：数据发送使能信号，与MII接口中的该信号线功能一样； RX_ER(Receive Error)：数据接收错误提示信号，与MII接口中的该信号线功能一样； CLK_REF：是由外部时钟源提供的50MHz参考时钟； 与MII接口不同，MII接口中的接收时钟和发送时钟是分开的，而且都是由PHY芯片提供给MAC芯片的。这里需要注意的是，由于数据接收时钟是由外部晶振提供而不是由载波信号提取的，所以在PHY层芯片内的数据接收部分需要设计一个FIFO，用来协调两个不同的时钟,在发送接收的数据时提供缓冲。PHY层芯片的发送部分则不需要FIFO，它直接将接收到的数据发送到MAC就可以了。 CRS_DV：此信号是由MII接口中的RX_DV和CRS两个信号合并而成。当介质不空闲时，CRS_DV和RE_CLK相异步的方式给出。当CRS比RX_DV早结束时(即载波消失而队列中还有数据要传输时)，就会出现CRS_DV在半位元组的边界以25MHz/2.5MHz的频率在0、1之间的来回切换。因此，MAC能够从 CRS_DV中精确的恢复出RX_DV和CRS。在100Mbps速率时，TX/RX每个时钟周期采样一个数据；在10Mbps速率时，TX/RX每隔10个周期采样一个数据，因而TX/RX数据需要在数据线上保留10个周期，相当于一个数据发送10次。当PHY层芯片收到有效的载波信号后，CRS_DV信号变为有效，此时如果FIFO中还没有数据，则它会发送出全0的数据给MAC，然后当FIFO中填入有效的数据帧，数据帧的开头是“101010---”交叉的前导码，当数据中出现“01”的比特时，代表正式数据传输开始，MAC芯片检测到这一变化，从而开始接收数据。当外部载波信号消失后，CRS_DV会变为无效，但如果FIFO中还有数据要发送时，CRS_DV在下一周期又会变为有效，然后再无效再有效，直到FIFO中数据发送完为止。在接收过程中如果出现无效的载波信号或者无效的数据编码，则RX_ER会变为有效，表示物理层芯片接收出错。 三、SMII接口

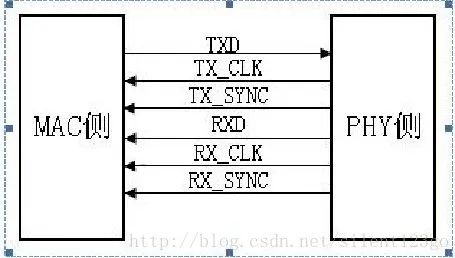

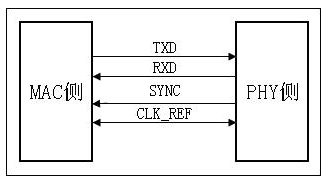

SMII即Serial MII，串行MII的意思，跟RMII相比，连线进一步减少到4根； TXD：发送数据信号，位宽为1； RXD：接收数据信号，位宽为1； SYNC：收发数据同步信号，每10个时钟周期置1次高电平，指示同步。 CLK_REF：所有端口共用的一个参考时钟，频率为125MHz。 为什么100Mbps速率要用125MHz时钟？因为在每8位数据中会插入2位控制信号。 TXD/RXD以10比特为一组，以SYNC为高电平来指示一组数据的开始，在SYNC变高后的10个时钟周期内，TXD上依次输出的数据是：TXD[7:0]、TX_EN、TX_ER，控制信号的含义与MII接口中的相同；RXD上依次输出的数据是：RXD[7:0]、RX_DV、CRS，RXD[7:0]的含义与RX_DV有关，当RX_DV为有效时(高电平)，RXD[7:0]上传输的是物理层接收的数据。当RX_DV为无效时(低电平)，RXD[7:0]上传输的是物理层的状态信息数据。 四、SSMII接口 SSMII即Serial Sync MII，叫串行同步接口，跟SMII接口很类似，只是收发使用独立的参考时钟和同步时钟，不再像SMII那样收发共用参考时钟和同步时钟，传输距离比SMII更远。

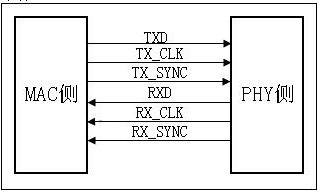

五、SSSMII接口 SSSMII即Source Sync Serial MII，叫源同步串行MII接口，SSSMII与SSMII的区别在于参考时钟和同步时钟的方向，SSMII的TX/RX参考时钟和同步时钟都是由PHY芯片提供的，而SSSMII的TX参考时钟和同步时钟是由MAC芯片提供的，RX参考时钟和同步时钟是由PHY芯片提供的，所以顾名思义叫源同步串行。

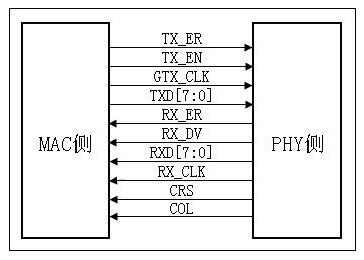

六、GMII接口

与MII接口相比，GMII的数据宽度由4位变为8位，GMII接口中的控制信号如TX_ER、TX_EN、RX_ER、RX_DV、CRS和COL的作用同MII接口中的一样，发送参考时钟GTX_CLK和接收参考时钟RX_CLK的频率均为125MHz(1000Mbps/8=125MHz)。 有一点需要特别说明下：发送参考时钟GTX_CLK，它和MII接口中的TX_CLK是不同的，MII接口中的TX_CLK是由PHY芯片提供给MAC芯片的， 而GMII接口中的GTX_CLK是由MAC芯片提供给PHY芯片的 ，两者方向不一样。在实际应用中，绝大多数GMII接口都是兼容MII接口的，所以，一般的GMII接口都有两个发送参考时钟：TX_CLK和GTX_CLK(两者的方向是不一样的)，在用作MII模式时，使用TX_CLK和8根数据线中的4根。 七、RGMII接口

RGMII即Reduced GMII，是GMII的简化版本，将接口信号线数量从24根减少到14根(COL/CRS端口状态指示信号，这里没有画出)，时钟频率仍旧为125MHz，TX/RX数据宽度从8位变为4位，为了保持1000Mbps的传输速率不变，RGMII接口在时钟的上升沿和下降沿都采样数据。在参考时钟的上升沿发送GMII接口中的TXD[3:0]/RXD[3:0]，在参考时钟的下降沿发送GMII接口中的TXD[7:4]/RXD[7:4]。RGMI同时也兼容100Mbps和10Mbps两种速率，此时参考时钟速率分别为25MHz和2.5MHz。TX_EN信号线上传送TX_EN和TX_ER两种信息，在TX_CLK的上升沿发送TX_EN，下降沿发送TX_ER；同样的，RX_DV信号线上也传送RX_DV和RX_ER两种信息，在RX_CLK的上升沿发送RX_DV，下降沿发送RX_ER。

八、SGMII接口

SGMII即Serial GMII，串行GMII，收发各一对差分信号线， 时钟频率625MHz ，在时钟信号的上升沿和下降沿均采样，参考时钟RX_CLK由PHY提供，是可选的，主要用于MAC侧没有时钟的情况，一般情况下，RX_CLK不使用，收发都可以从数据中恢复出时钟。在TXD发送的串行数据中，每8比特数据会插入TX_EN/TX_ER 两比特控制信息，同样，在RXD接收数据中，每8比特数据会插入RX_DV/RX_ER两比特控制信息，所以总的数据速率为1.25Gbps=625Mbps*2。其实，大多数MAC芯片的SGMII接口都可以配置成SerDes接口(在物理上完全兼容，只需配置寄存器即可)，直接外接光模块，而不需要PHY层芯片，此时时钟速率仍旧是625MHz，不过此时跟SGMII接口不同，SGMII接口速率被提高到1.25Gbps是因为插入了控制信息，而SerDes端口速率被提高是因为进行了8B/10B变换，本来8B/10B变换是PHY芯片的工作，在SerDes接口中，因为外面不接PHY芯片，此时8B/10B变换在MAC芯片中完成了。 总结下：

MII接口	14根数据线	分为MAC模式和PHY模式，一般说来MAC和PHY对接
RMII(Reduced MII)接口	8根数据线	一般只用在以太网交换机的交换MAC芯片和多口物理层芯片中；可以用于10M以太网和100M以太网，但不可能用于1000M以太网
SMII(Serial MII)接口	4根数据线	一般只用在以太网交换机的交换MAC芯片和多口物理层芯片中；可以用于10M以太网和100M以太网，但不可能用于1000M以太网
SSMII接口		即Serial Sync MII，叫串行同步接口
SSSMII接口		即Source Sync Serial MII，叫源同步串行MII接口
GMII接口	24根数据线	千兆网的MII接口
RGMII接口	14根数据线	千兆网的MII接口
SGMII接口	2根数据线	千兆网的MII接口
