DBC文件信号多路复用详解

1何时定义

有些信号比较长，但是又不常用，就可以定义多路复用信号以节约空间。

2具体定义

2.1定义一个短信号来当做“控制开关”。

【若定义1bit，则有2种可能0x00和0x01，复用两路】
【若定义2bit，则有4种可能0x00和0x01和0x10和0x11，复用四路】…
所以说，这个短信号的长度和你想复用多少路有关，多长？放在什么位置？由定义者决定

2.2节约空间是如何体现的

现在有两个信号都是8bit【信号A】【信号B】，都不怎么常用，现在想复用这两路信号，把他们放在同样的位置，再定义一个1bit的短信号，用于控制。这样原来需要8+8=16bit空间，现在只需要8+1=9bit空间。

3CANoe-DBCEditor上如何配置

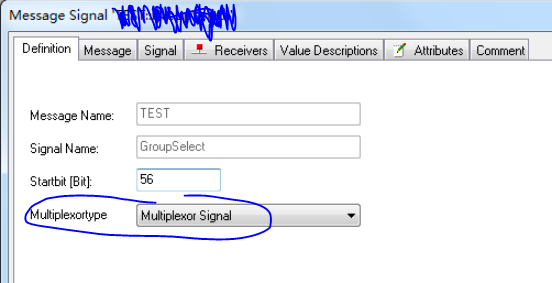

双击Messages下某个帧的某个信号

下拉框有三种
1.signal就是普通信号，不复用
2.multiplexor signal是作为【控制开关】的信号
3.multiplexed signal是复用的信号，还需要设置multiplex value

若
【信号X】设置成multiplexor signal
【信号A】设置成multiplexed signal并且multiplex value=0x01，
【信号B】设置成multiplexed signal并且multiplex value=0x02
则
当【信号X】的值为0x01时，【信号A】表示显性
当【信号X】的值为0x02时，【信号B】表示显性

4DBC文件上的显示

BO_ 110 MessageName: 8 Vector__XXX
SG_ Signal_X M : 23|1@0- (1,0) [0|0] “” Vector__XXX
SG_ Signal_A m1 : 7|8@0- (1,0) [0|0] “” Vector__XXX
SG_ Signal_B m2 : 7|8@0- (1,0) [0|0] “” Vector__XXX

注：小m后面跟的是十进制数
