【锁相环系列4】QPSK调制信号的载波同步环结构比较和判决反馈环的MATLAB仿真什么是载波同步？常用的载波同步环

80 阅读 0 评论 53 点赞

什么是载波同步？

载波同步(跟踪)可以分为两类：

一类是接收到的信号中存在载频分量时，如有载波的模拟或数字调制信号，此时采用窄带滤波器或基本的锁相环路就可以提取出载波分量，锁相环中VCO的输出就是载波。

另一类是对于一些接收信号中不含载波分量的信号，也就是抑制载波的调制信号，比如BPSK、QPSK等就需要通过一些特殊的环路来实现对同步载波的恢复。对于后者往往要先对接收到的信号进行非线性处理，产生相应的载波，然后用窄带滤波器或锁相环进行滤波提纯，得到所需的载波信号，我们主要讨论这一类信号的载波同步。

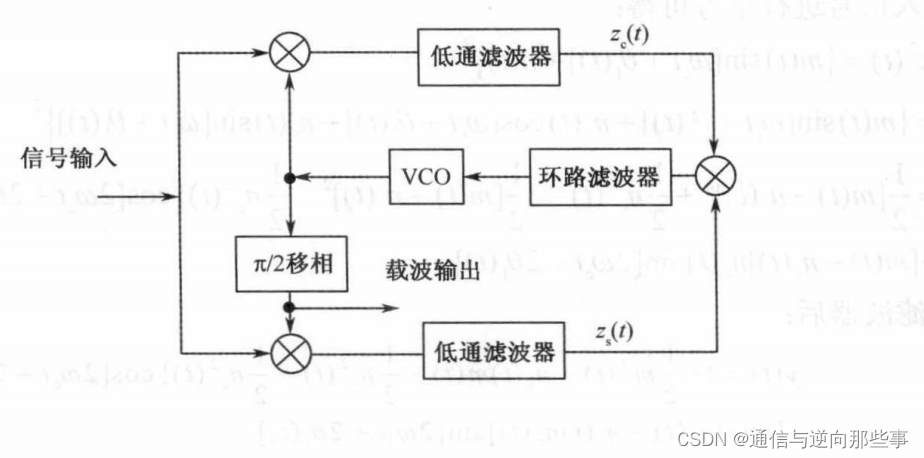

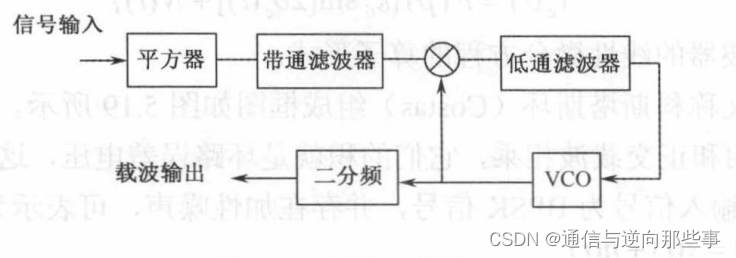

载波抑制信号不能用普通的锁相环来实现载波提取，需要通过采取非线性处理和滤波提纯两个步骤来实现，这种具有非线性处理能力的锁相环常称为载波跟踪环，常用的载波跟踪锁环有平方环、同相一正交环(又称科斯塔斯环, Costas)、判决反馈环等。

在这里插入图片描述

在这里插入图片描述

可以对基本costas环进行推广用于QPSK的载波恢复，对输出的两路基带信号进行非线性数字处理ÿ
