概述

1.WebRTC的数据流

如果视频数据帧率过多，则要将多余的帧丢掉。出来后的视频帧除了交给编码器编码外，还需要发送给本地渲染模块一份以进行本地预览。
对音频来说，最主要的是进行3A处理。AEC（回波抵消）ANS(背景噪声抑制）AGC(自动增益控制）
音频默认编码器是opus.
视频默认VP8, 支持VP8,VP9,H264

//以伪代码的方式进行逻辑梳理。
socketpacket=recvfromNt();
if(socketpacket==RTP)
{

    if(socket.codec==FEC)
    {
        newpacket=Fec.decode(socketpacket)
    }
    else
    {
        newpacket=decodepacket(sockepacket)
    }
    if(newpacket.attr=audio)
    {
        NetEQ.pushBack(newpacket);
    }
    if(newpacket.attr=video)
    {
        Jittbuffer.pushBack(newpacket);
    }
 }
 if(socketpacket==RTCP)
 {
    //do something
 }


 /*
 NetEQ 对音频数据进行平滑处理，消除抖动，然后进行音频解码，最后根据音频时间戳对音频进行同步处理。
 音频同步的处理规则：如果音频包没有丢包、抖动等问题，则正常解码播放音频；
 如果音频数据由堆积，则加速播放；
 如果音频数据不足，则采用变速不变调的方法将语音拉长。
 */

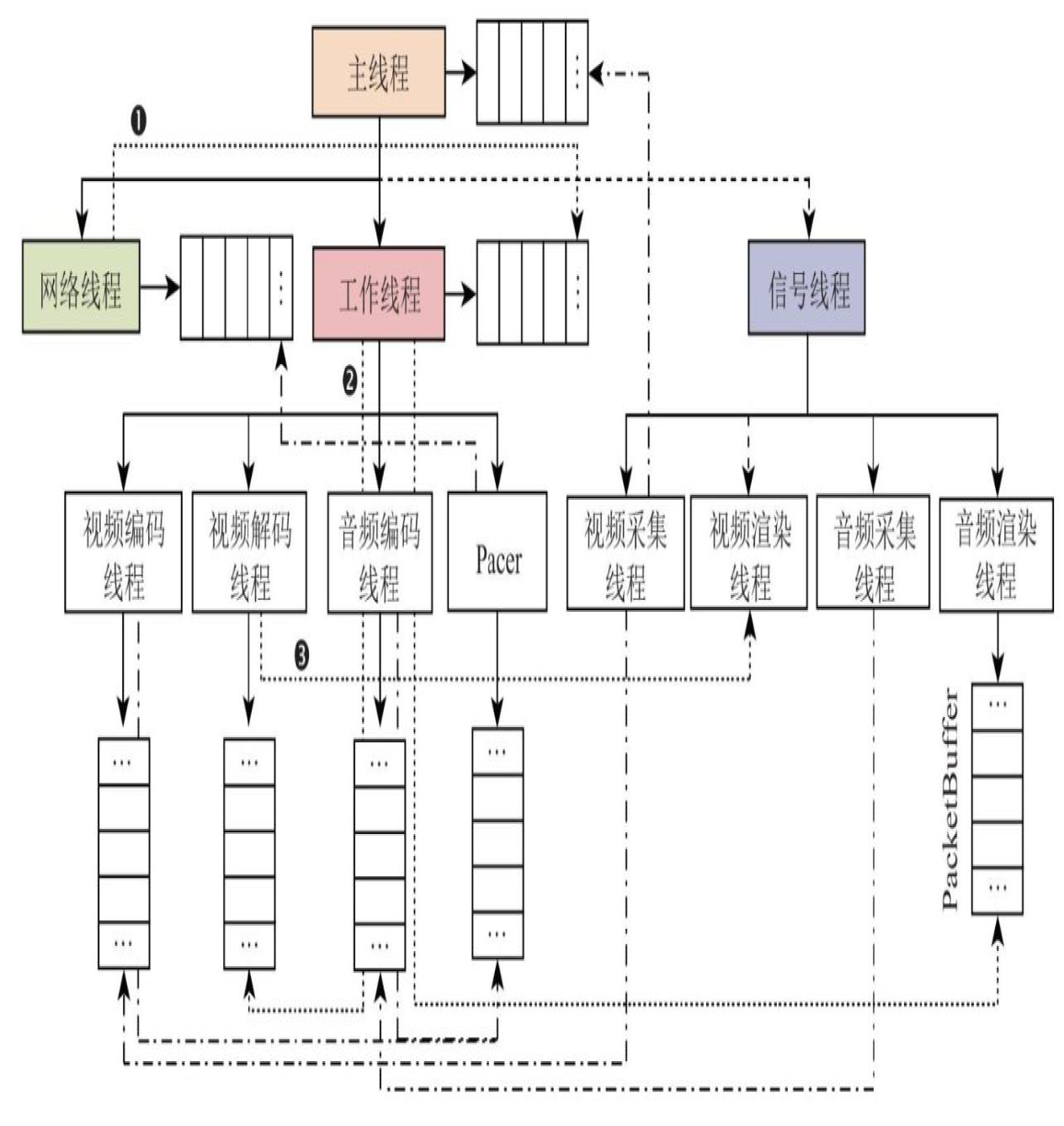

2 WebRTC线程模型

3 WebRTC网络传输

如何让通信的双方彼此知道对方的IP地址，开放的端口以及使用的网络协议类型？
1.各自收集自己可用的Candidate;
2.将收集好的Candidate通过信令交换给对方，之后双方就可以建立连接互发数据了。

如何检测Socket所对应的地址是否有外网映射？
向用户指定的STUN服务器发送Stun Binding Request消息，如果收到STUN服务器的Stun Binding Response的消息说明该该地址有外网映射。

WebRTC中建立网络连接的方法？
1.在收集Candidate并返回给应用层的过程中，如果已经收到RemoteCandidate,则会创建Connection对象，
2.应用层收到远端传来的Candidate并调用AddIceCandidate()方法，将其加入PeerConnection对象，会创建新的Connection.
3.WebRTC收到STUN服务器响应消息，如果对应的Connection还没有创建，那么此时会为其创建Connection.因为通信的双方存在多个可用的Connection,且每个Connection有优越之分。创建好Connection之后，还要对其进行排序和Ping测试（ping，STUN协议中的BindingRequest 和Binding Response实现Ping功能。

什么时候会用到第三种连接方式？
通常是在某一段使用第二种方式创建连接以后，做ping测试，者时另一端就会收到binding request，此时使用第三种方式在自己的一段将连接建立起来。

WebRTC音频采集

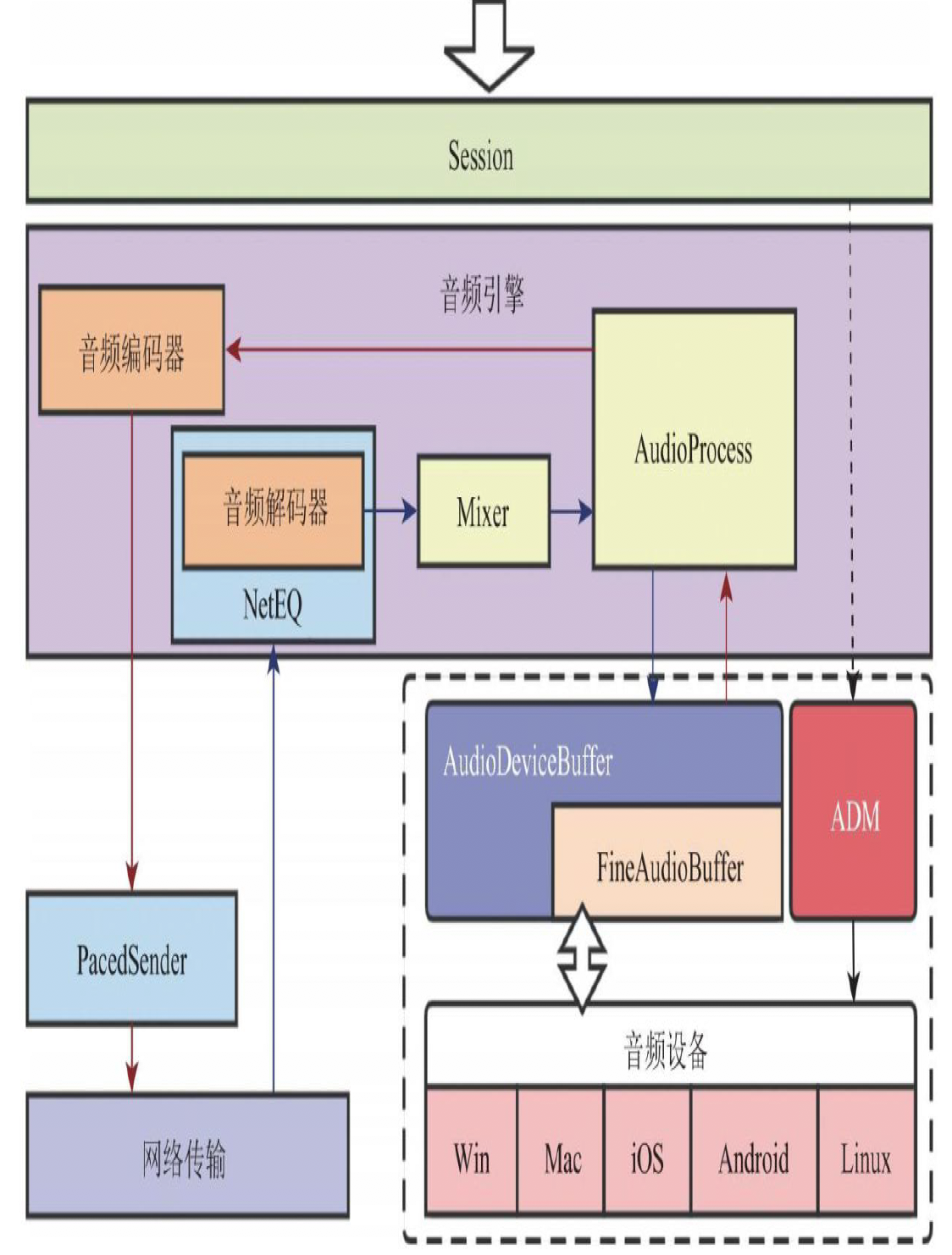

WebRTC在设备层上定义了一套统一接口，这样上层业务只要调用这套接口就可以采集音视频数据。
当WebRTC进行媒体协商时，它会调用ADM启动两个线程，一个用于设备采集音频数据，另一个用于播放音频数据。

音频采集流程：驱动设备按照采样参数（采样率、采样大小、通道数）设定的要求采集音频数据，每采集到一帧数据，就交由AudioDeviceBuffer处理。AudioDeviceBuffer在收到数据后，首先暂存起来，然后调用音频引擎对数据进行重采样，使其变成标准规格后做前处理（3A算法），处理后的音频帧就可以进行编码了。音频帧的回音消除、降噪等工作是由硬件完成的。AP（audio process)不在对其做同样的工作。

音频播放流程：
windows:音频播放流程也需要一个单独的县城，该线程会以阻塞方式向声卡的缓冲区填充数据。数据填好后，声卡会自动从缓冲区读取数据进行播放。播放线程一旦将数据填充成功，便立即向AudioDeviceBuffer要数据，AudioDeviceBuffer转而向音频引擎要数据，层层推进。解码线程拿到数据后，播放线程并不会直接使用，它会使用混音器将同一时刻多个通道的音频进行混音，在经过AP处理。
ios采用事件驱动的方式。
