概述
在步进电机控制时,经常会遇到需要输出指定个数的脉冲来实现精确控制。本篇文章将介绍怎样使用定时器输出指定个数的PWM脉冲。
硬件环境:STM32F103C8T6
软件环境:STM32CubeMX v6.1.1
HAL库:STM32CubeF1 Firmware Package V1.8.3
产生固定个数脉冲的方法也有很多,这里介绍两种常用的方法。
1.中断计数方式
这种方式比较简单,定时器配置为PWM输出模式,在PWM中断中计数,当达到设定的个数后,停止PWM输出。这里以定时器1为例进行介绍,配置如下:

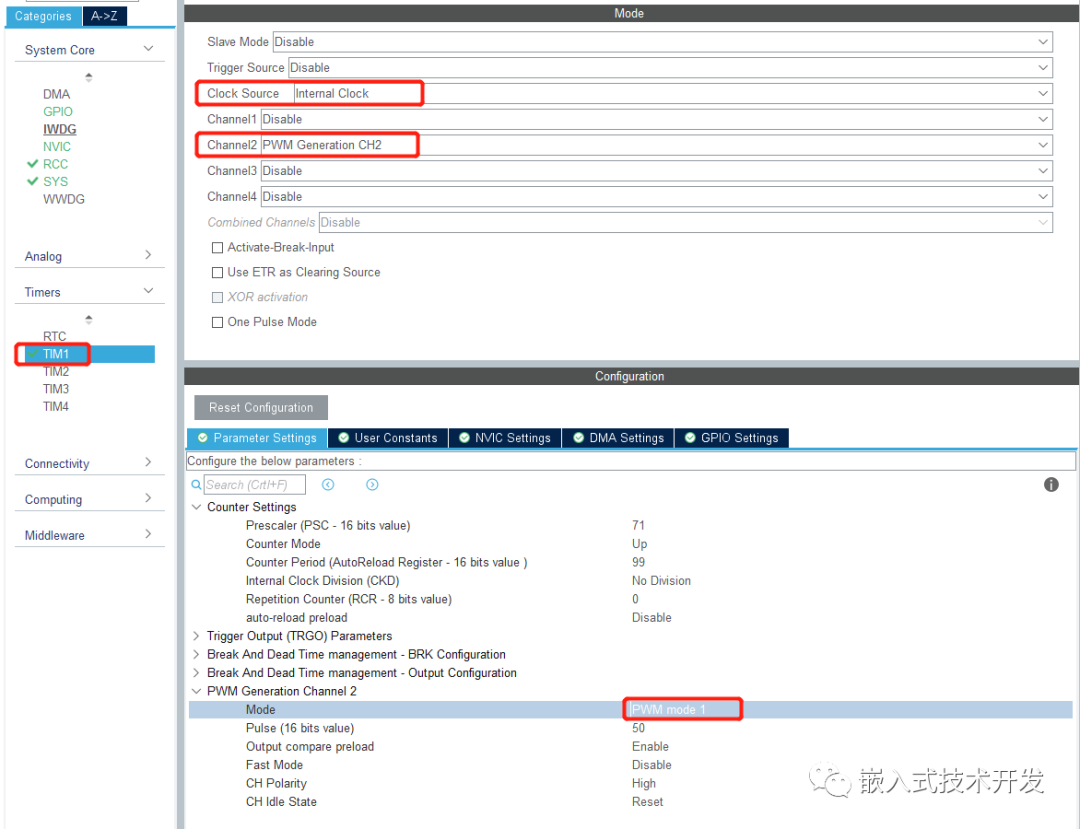

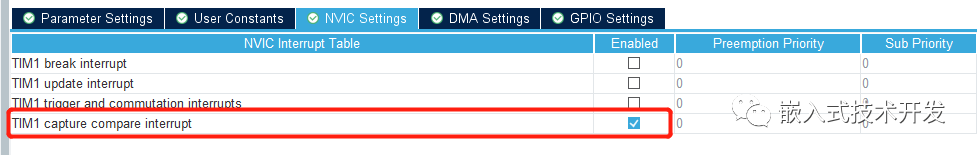

TIM1的通道2配置为PWM输出,分频系数、计数周期、脉宽等根据需要输出的PWM频率进行配置。需要打开定时器的捕获比较中断(TIM1高级定时器的中断是分开的,普通定时器只有一个中断)。
完成后生成代码。添加自己的程序。
首先定义一个全局变量,用于控制输出脉冲个数。
uint16_t PwmNum;
需要输出脉冲时,给该变量赋值,并启动PWM中断输出。
PwmNum = 10;
HAL_TIM_PWM_Start_IT(&htim1,TIM_CHANNEL_2);
编写中断回调函数,判断PWM输出次数达到设定值时,停止PWM输出。
void HAL_TIM_PWM_PulseFinishedCallback(TIM_HandleTypeDef *htim)
{
static uint16_t cnt = 0;
cnt++;
if(cnt == PwmNum)
{
cnt = 0;
HAL_TIM_PWM_Stop_IT(&htim1,TIM_CHANNEL_2);
}
}
编译运行程序,可以看到,输出了10个PWM脉冲,说明程序正确。
2.主从定时器门控方式
中断计数的方式实现起来很简单,但也存在明显的缺点。当PWM频率较高时,频繁的中断将影响程序运行的效率。遇到这种情况就需要采用主从定时器门控的方式来实现。所谓主从模式就是将主定时器作为触发源,触发从定时器来工作。
STM32CubeMX配置

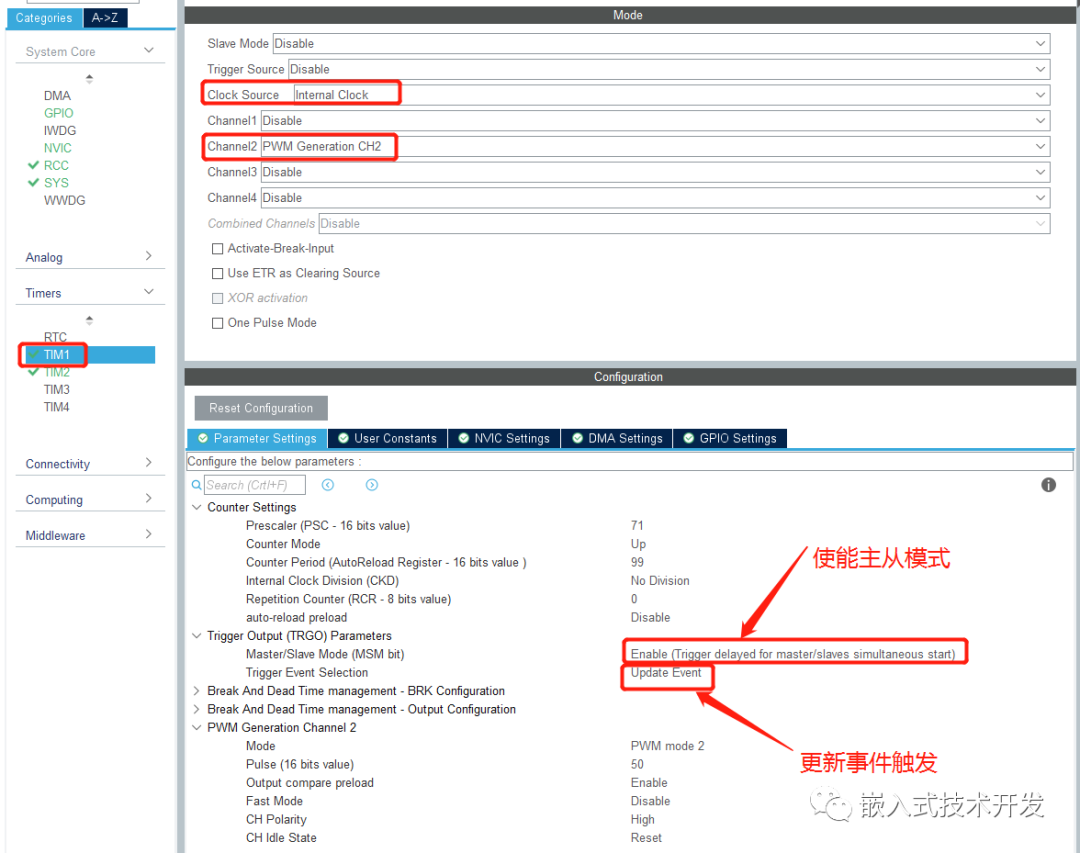

主定时器为TIM1,通道2配置为PWM输出,使能主从模式,触发事件选择为更新事件,不需要开启中断。

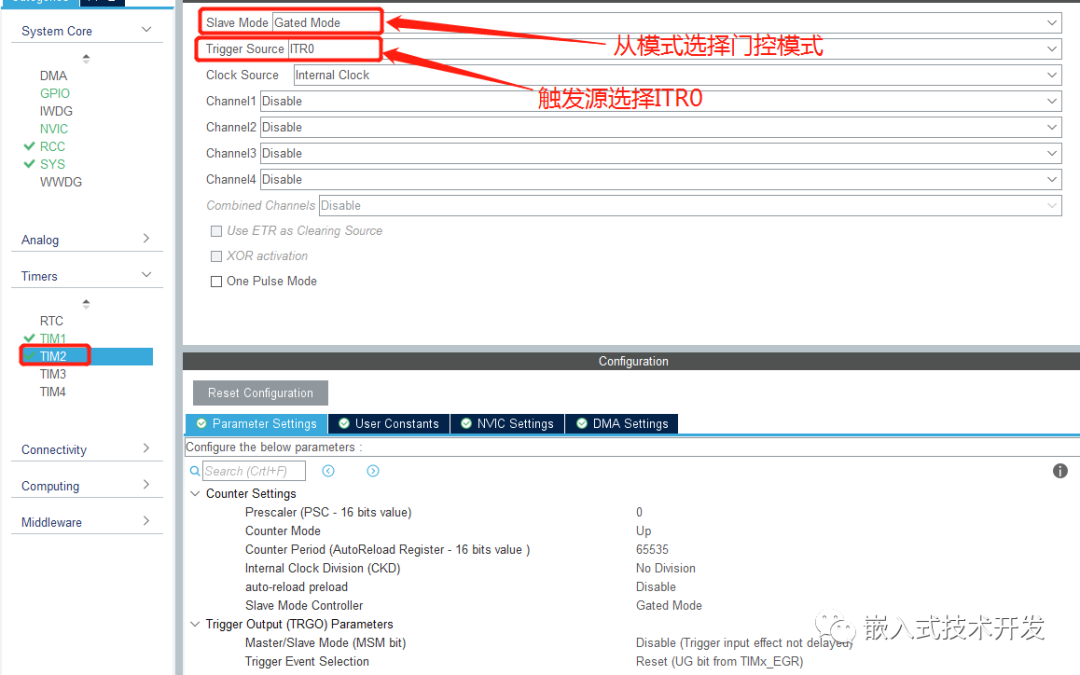

从定时器为TIM2,从模式选择为门控模式,触发源选择ITR0,开启定时器2中断。

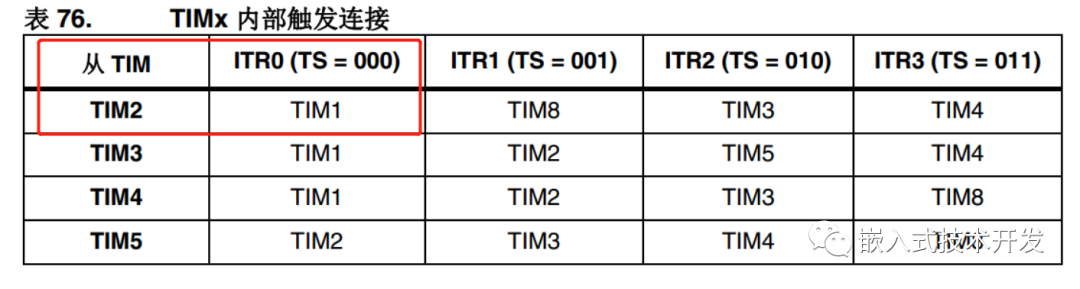

触发源的选择需要查看数据手册中进行选择,TIM2为从定时器、TIM1为主定时器时选择ITR0。
程序编写
配置完成后生成代码,编写自己的程序。
__HAL_TIM_SET_AUTORELOAD(&htim2,5-1); //设置要输出的PWM脉冲数 5个
HAL_TIM_Base_Start_IT(&htim2); //启动从定时器
HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_2); //启动主定时器PWM输出
编写定时器2中断回调函数:
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
if(htim == &htim2)
{
if(__HAL_TIM_GET_FLAG(&htim2, TIM_FLAG_CC2) != RESET) //判断是否触发中断
{
__HAL_TIM_CLEAR_FLAG(&htim2, TIM_FLAG_CC2); //清除中断标志
HAL_TIM_PWM_Stop(&htim1, TIM_CHANNEL_2); //关闭主定时器
HAL_TIM_Base_Stop_IT(&htim2); //关闭从定时器
}
}
}
完成后编译程序下载测试,可以看到输出了5个频率为10KHz的PWM脉冲,与程序中一致。
3.总结
两种方式都可以产生指定个数的PWM脉冲,各有优缺点。中断计数的方式实现简单,但不适合频率较高的PWM应用。主从定时的方式占用CPU资源少,但是占用了两个定时器。用户需要根据实际需求选择用哪种方式。
