概述

跨时钟域处理时需要考虑两个方面:

方面1：不同位宽，处理方式不同

位宽为1，可以采用寄存器打两拍的方式；
位宽为多位时，需要采用异步FIFO、转换为格雷码、握手等；

异步FIFO：通过异步读写，以及空满标志实现了跨时钟数据同步。

转换为格雷码：利用相邻格雷码仅一位改变的特性，实现跨时钟域数据同步。

握手：在具体实现中，假设 req、ack、data 总线在初始化时都处于无效状态，发送域先把数据放入总线，随后发送有效的 req 信号给接收域。接收域在检测到有效的 req 信号后锁存数据总线，然后回送一个有效的 ack 信号表示读取完成应答。发送域在检测到有效 ack 信号后撤销当前的 req 信号，接收域在检测到 req 撤销后也相应撤销 ack 信号，此时完成一次正常握手通信。此后，发送域可以继续开始下一次握手通信，依次循环。但是握手方式效率较低。

方面2：时钟域快慢不同，处理方式不同

时钟从慢到快时：数据一定会被快的时钟采到，信号先在慢时钟域抓一拍，然后打两拍传向快时钟域；

时钟从快到慢时，需要进行数据展宽：快时钟域变换的数据慢时钟域有可能采不到，因此需要先把数据在快时钟域下展宽，使其大于慢时钟域的一个时钟周期，再向慢时钟域传递，当慢时钟域的信号已经采样到信号时，再清理展宽的信号；

以数据上升沿展宽为例：

快时钟域检测到输入上升沿来临，就将展宽信号拉高，直至接收到慢时钟域的反馈信号才将展宽信号降低。

慢时钟域对展宽信号进行打拍同步，并反馈到慢时钟域将展宽信号降低。代码如下（直接粘贴了附录博客中的代码）：

 module  Sync_Pulse(
                                         input              clk_a,
                                         input              clk_b,
                                         input              rst_n,
                                         input              pulse_a_in,
                                         output           pulse_b_out,
                                         output           b_out
                                          );
  /**************************************************************************************/
  reg                          signal_a;
  reg                          signal_b;
  reg                          signal_b_s;
  reg                          signal_b_ss;
  reg                          signal_b_a1;
  reg                          signal_b_a2;

//在时钟域clk_a下，生成展宽信号signal_a
    always @ (posedge clk_a or negedge rst_n)
        begin
            if (rst_n == 1'b0)
                signal_a <= 1'b0;
            else if (pulse_a_in)            //检测到到输入信号pulse_a_in被拉高，则拉高signal_a
                signal_a <= 1'b1;
            else if (signal_b_a2)           //检测到signal_b1_a2被拉高，则拉低signal_a
                signal_a <= 1'b0;
            else;
        end
//在时钟域clk_b下，采集signal_a生成signal_b

always@(posedge clk_b or negedge rst_n)begin
            if(rst_n == 1'b0)begin
                signal_b <= 0;
           end
           else begin
               signal_b <= signal_a;
           end
end
//多级触发器将clk_b抓到的signal_b信号打两拍输出
always@(posedge clk_b or negedge rst_n)begin
       if(rst_n == 1'b0)begin
       signal_b_s  <= 1'b1;
       signal_b_ss <= 1'b1;
       end
       else begin
       signal_b_s  <= signal_b;
       signal_b_ss <= signal_b_s;
       end
end
//在时钟域clk_a下，采集signal_b_s，用于反馈来拉低展宽信号signal_a
always@(posedge clk_a or negedge rst_n)begin
  if(rst_n == 1'b0)begin
      signal_b_a1 <= 1'b0;
      signal_b_a2 <= 1'b0;
  end
  else begin    //对signal_b_s打两拍，因此处涉及到跨时钟域
      signal_b_a1 <= signal_b_s;
      signal_b_a2 <= signal_b_a1;
  end
end
assign   pulse_b_out = signal_b_s & (~signal_b_ss);
assign   b_out            = signal_b_s;

endmodule

注意：

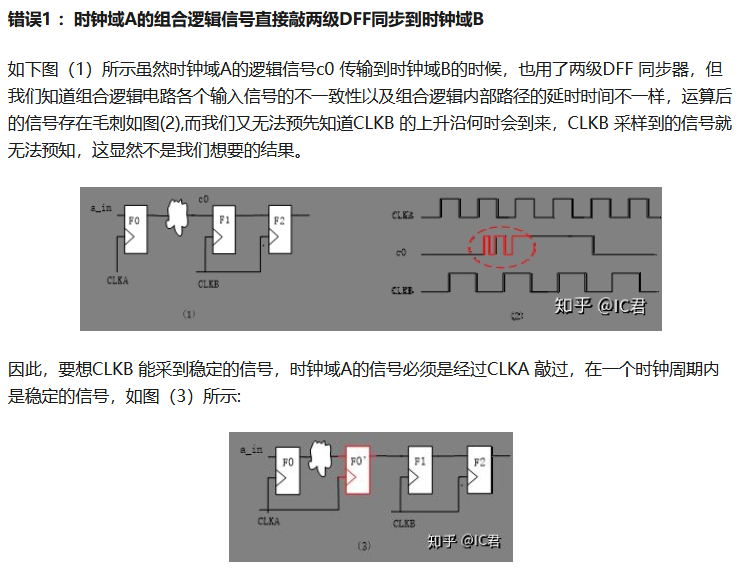

1、组合逻辑后需要加一级触发器
