相位同步、频率同步

相位同步

相位时间（Phase Time）指时钟信号与理想信号在对应的有效瞬间（一般指上升沿或者下降沿）的延迟时间，简称为“相位”。相位即时延。
相位同步又称为时间同步（时间延迟同步），指时钟信号的有效沿（上升沿或者下降沿）同步。

如图所示，信号A和B是相位同步，信号C、D和A不是相位同步。

频率同步

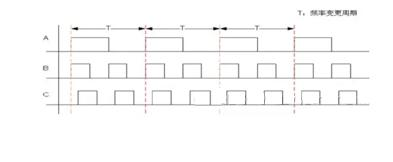

频率同步指两个信号的变化频率相同或者保持固定的比例。信号的相位可以不一致，频率也可以不一致。如图所示，信号A、B和C是频率同步。

时间同步和频率同步区别：

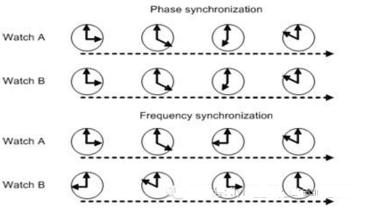

如图所示的Watch A与Watch B，如果二者每时每刻的时间都保持一致，这种状态叫时间同步（Phasesynchronization）。如果二者的时间不一样，但保持一个恒定的差值（如，6小时），那么这种状态称为频率同步(Frequency synchronization)。

参考链接

http://blog.sina.com.cn/s/blog_5465ea2e0102xghg.html

同相位时钟、同源时钟、同时钟域时钟和异步时钟

同相位时钟

同相位时钟：即相位相同，也就是说时钟的有效沿必须同步。（有效沿为上升沿或者下降沿）。

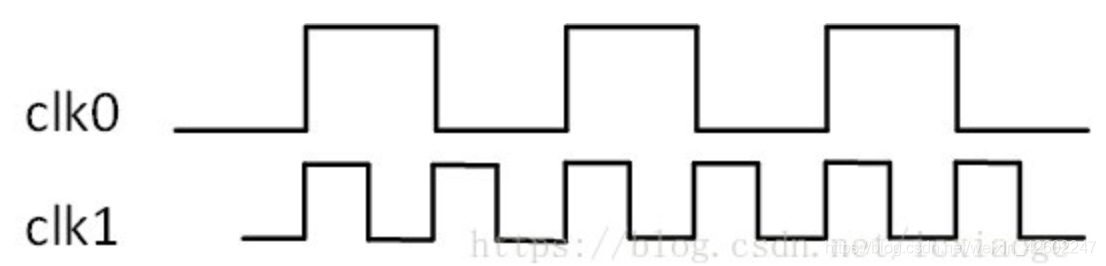

以上升沿为有效沿，则clk0为慢时钟，clk1为快时钟，clk0的时钟沿始终与clk1的时钟沿对齐，两个时钟相位相同。

同源时钟

同源时钟，通常由一个PLL或者DLL产生，相位不需要相同，只要求相位固定。
同源时钟即时钟产生的源头相同，同源时钟在传输过程中通过的组合逻辑电路如果不相同，则两个同源时钟的有效沿的延迟也就不同，但是却是固定的，也就是相位是固定的。

同时钟域时钟

同时钟域的时钟既是同源时钟，还要求相位相同并且频率相同，通常是同一个PLL产生的频率相同相位相同的时钟，PLL能够保证两个时钟在不同的情况下（如温度不同）的偏差在精度范围内。从波形上看，同时钟域两个时钟频率一样，跳变沿完全对称。但是从波形上看两个时钟频率一样，跳变沿完全对称的不一定是同时钟域时钟，如两个PLL输出的看似相同的时钟不是同一个时钟域的，例如在不同的温度下，就不能保证两个时钟的偏差。

异步时钟

无法判定两个时钟间相位时，则可以称这两个时钟为异步时钟(asynchronous clocks)。

参考链接

https://blog.csdn.net/weixin_42602247/article/details/105250854?utm_medium=distribute.pc_relevant.none-task-blog-title-2&spm=1001.2101.3001.4242
