概述
双沿时钟

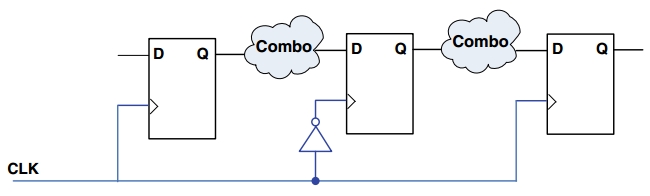

双沿时钟是指在时钟的上升沿和下降沿都传输数据，这样使得数据传输在给定的时钟速率下能达到双倍的吞吐率，下图是一个由双沿时钟触发电路：

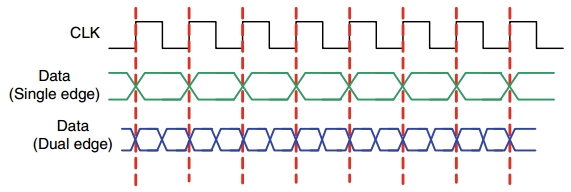

使用双沿时钟可能存在一些问题，时钟的非对称占空比可能导致违背建立和保持时钟，而且很难确定关键信号的路径。下图是时钟驱动的单沿数据传输和多沿数传输波形图：
在对性能和速度要求很高的情况下，并且无法承受使用等效同步电路在DFT和验证方面所带来的额外开销外，可使用双沿时钟。
参考资料：The Art of Hardware Architecture
来自为知笔记(Wiz)
转载于:https://www.cnblogs.com/yfwblog/p/4791941.html
