一、安装准备

平台环境：windows系统

安装包：vivado2019 安装包，modelsim安装包

下载链接：https://pan.baidu.com/s/1Yy-w_7VfSa6cMzUyPw7atg 提取码: c4x4

磁盘空间：至少85G

注：百度网盘链接中vivado为可使用的版本，只需安装，modelsim的安装包中已包含相关安装文件

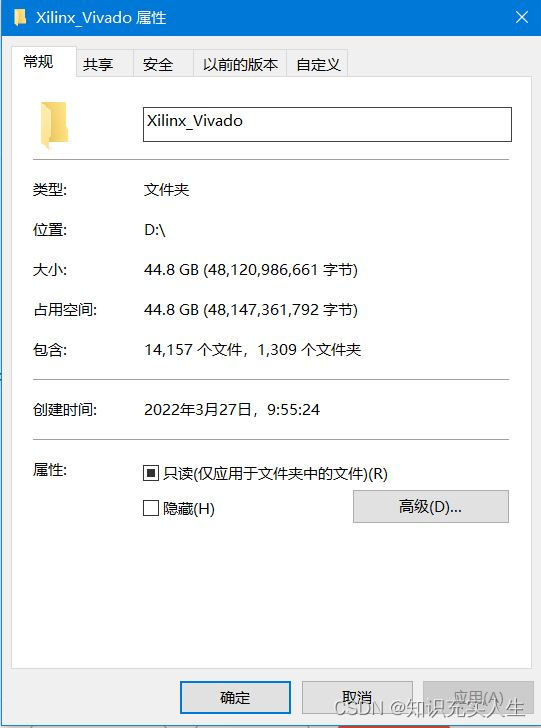

1）vivado的安装包较大，将近45G，包含了压缩包和解压后的文件。

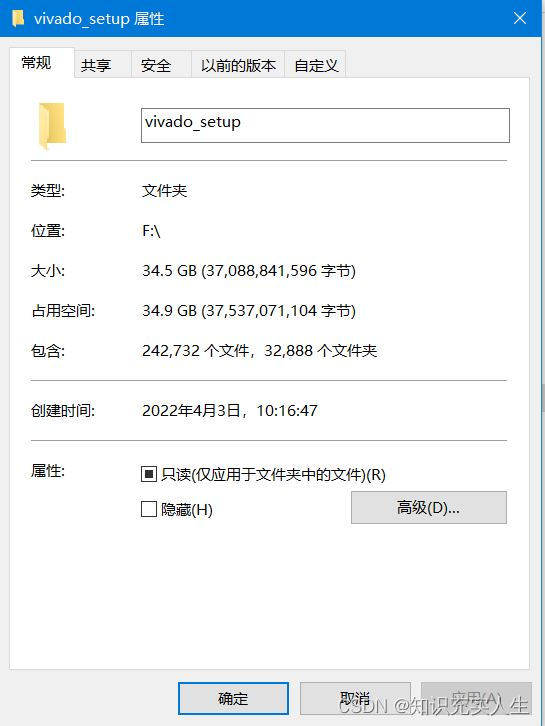

2）解压后还需35G的空间，因此共需约至少80G的空间

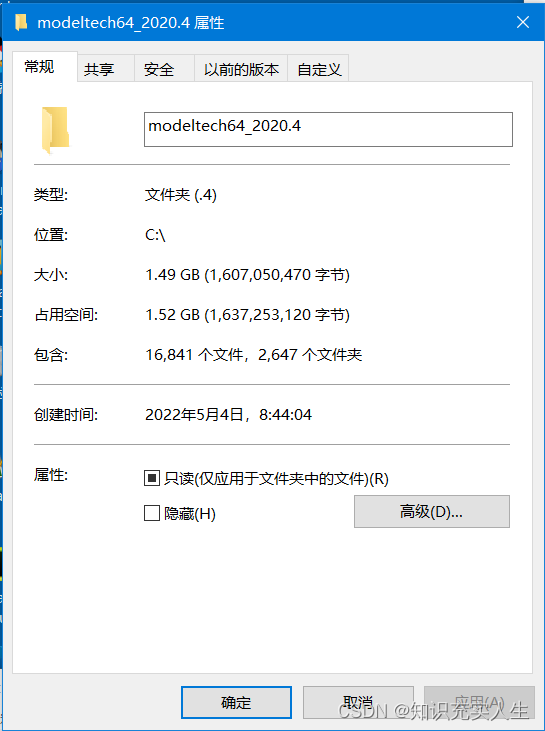

3）modelsim安装包 750M+安装大小1.5G

二、安装与配置

2.1 Vivado安装

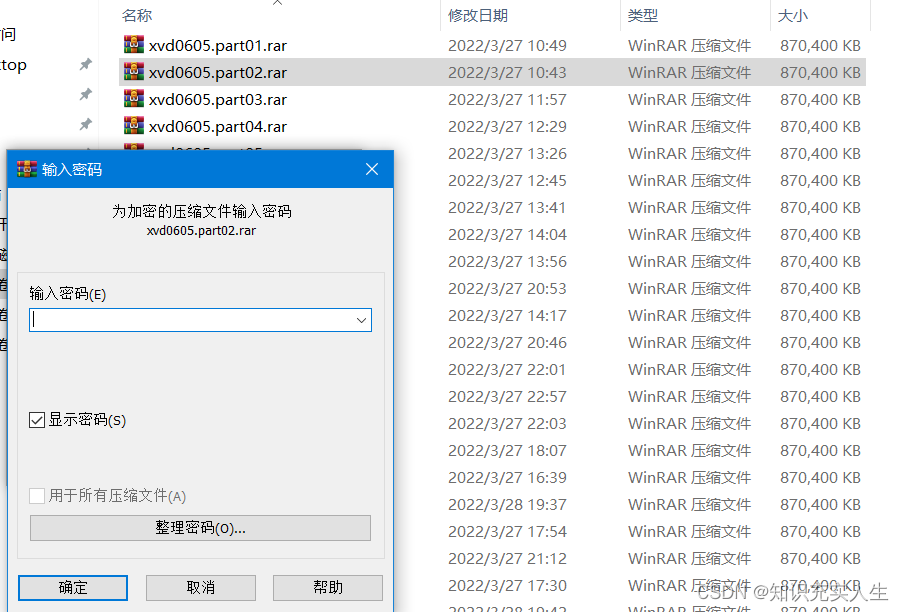

        将下载的vivado安装包解压，因为文件较大，所有压缩时是分卷压缩的，任选一个rar文件解压，输入解压密码（在安装包的“解压密码.txt”中）。

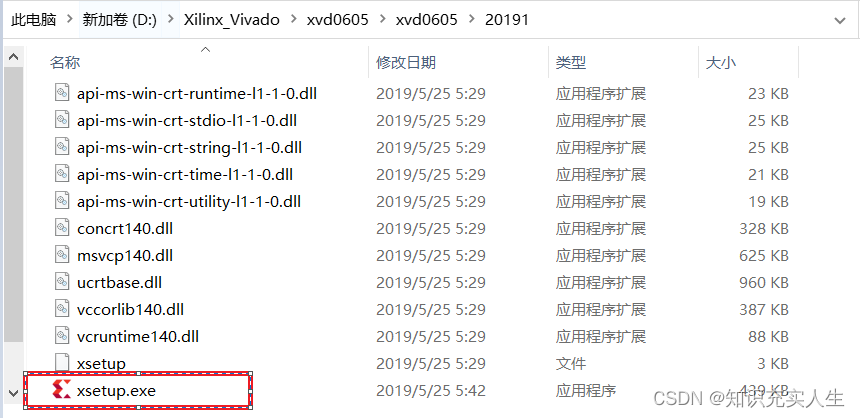

 解压后，进入到解压后的文件夹中，如下图所示，双击“xsetup.exe”进行安装

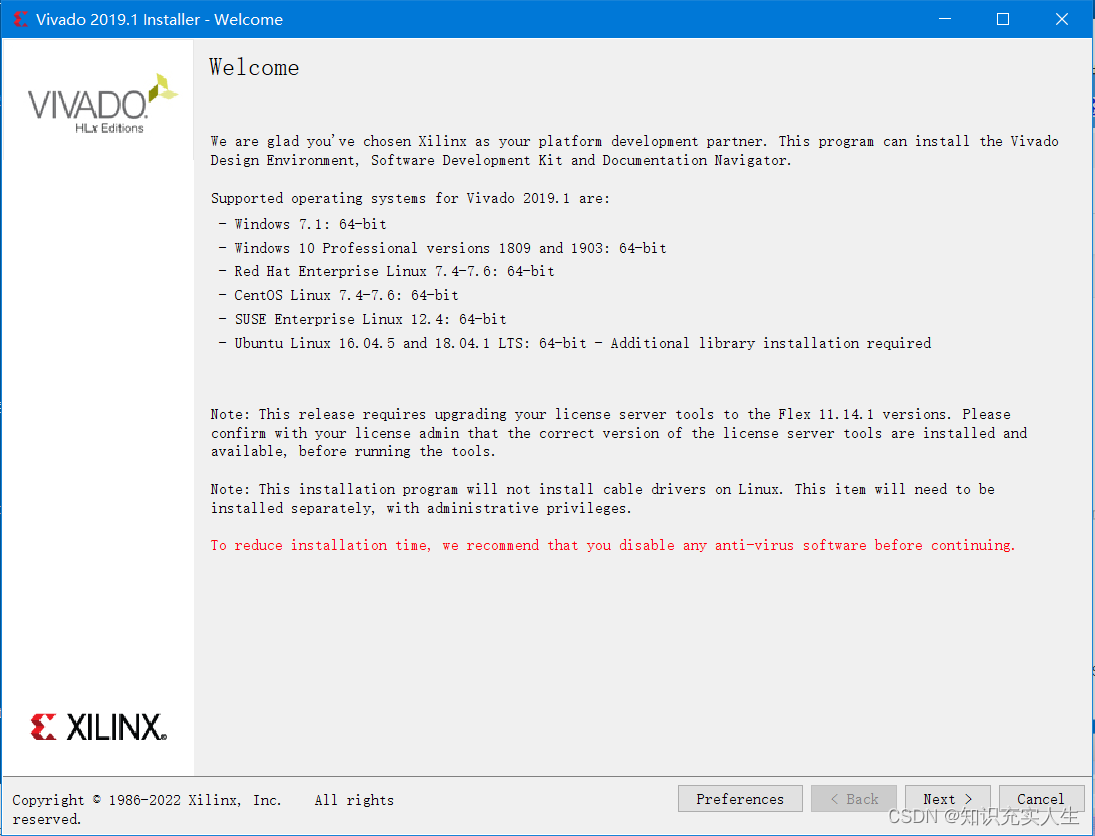

进入安装界面

直接点击“next”， 勾选三个“I agree”，再点左下角“next”

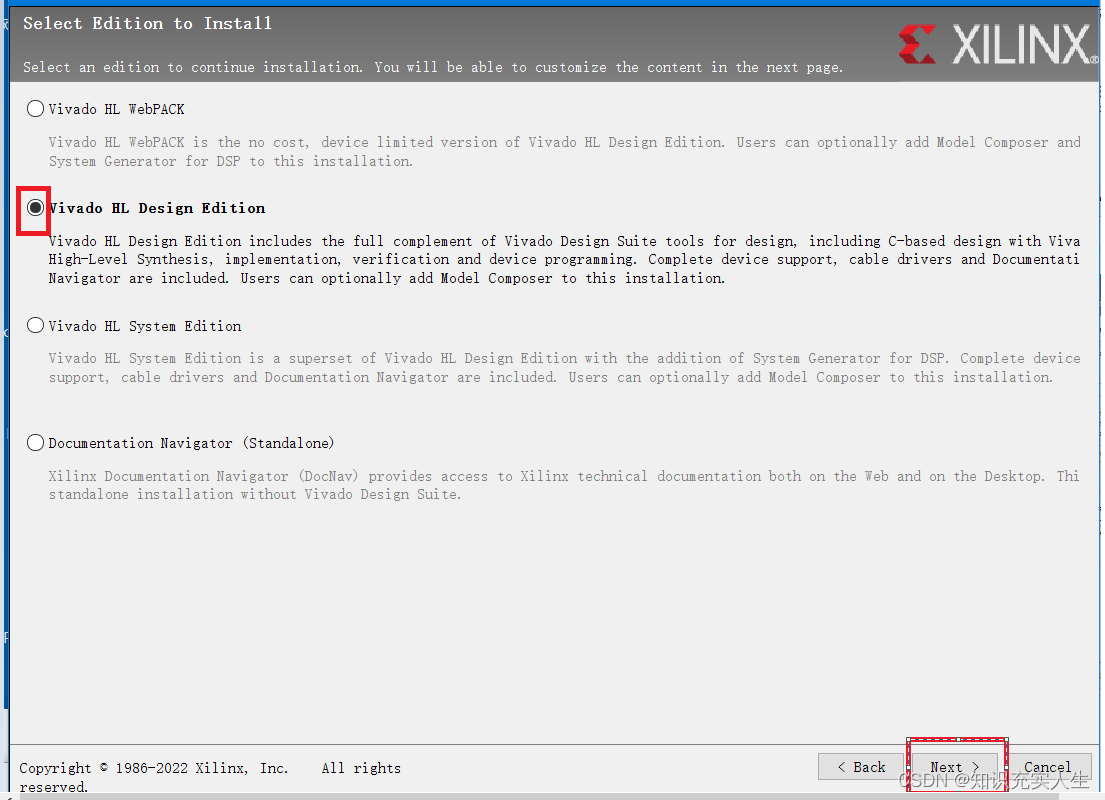

         选择版本安装，有4个选项，一般是选择“Vivado HL Design Edition”或“Vivado HL System Edition”区别是前者包含了基于C语言设计的vivado 高级综合，实现，验证程序，后者是多了DSP的系统生成器，本人安装选择的前者

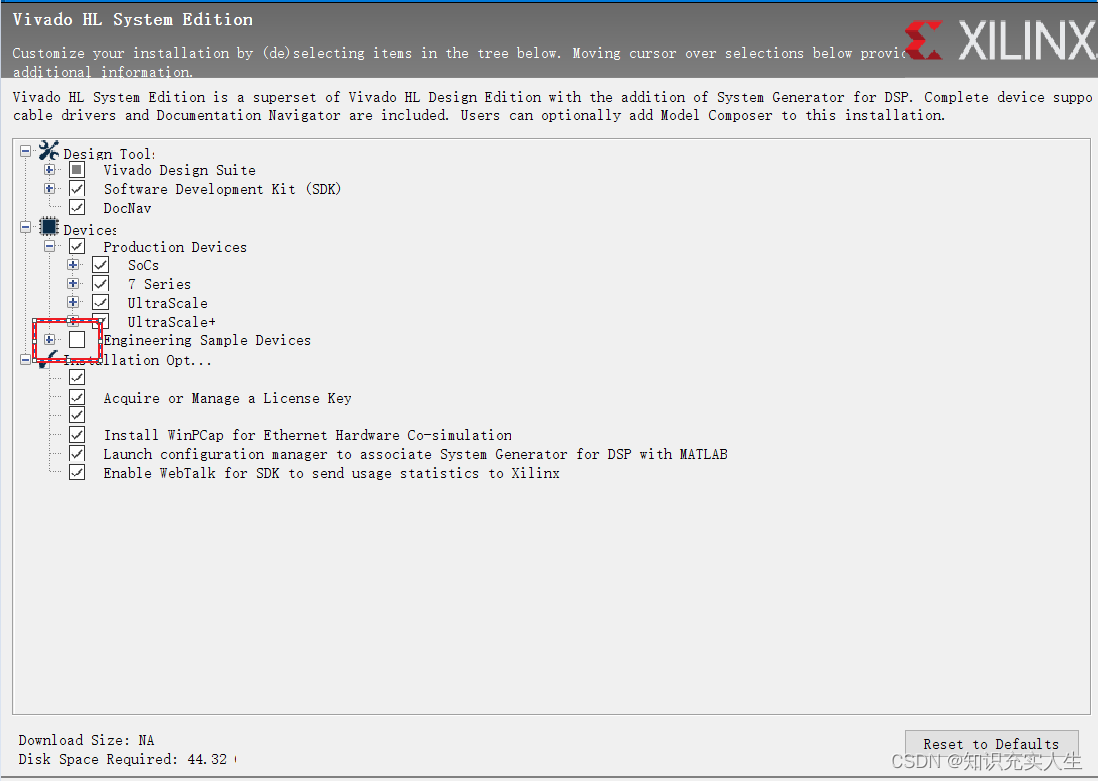

         进入此界面，红色框中的"Engineering Sample Device"可勾选也可不勾选，勾选的作用是安装时后会提供一些工程的模块

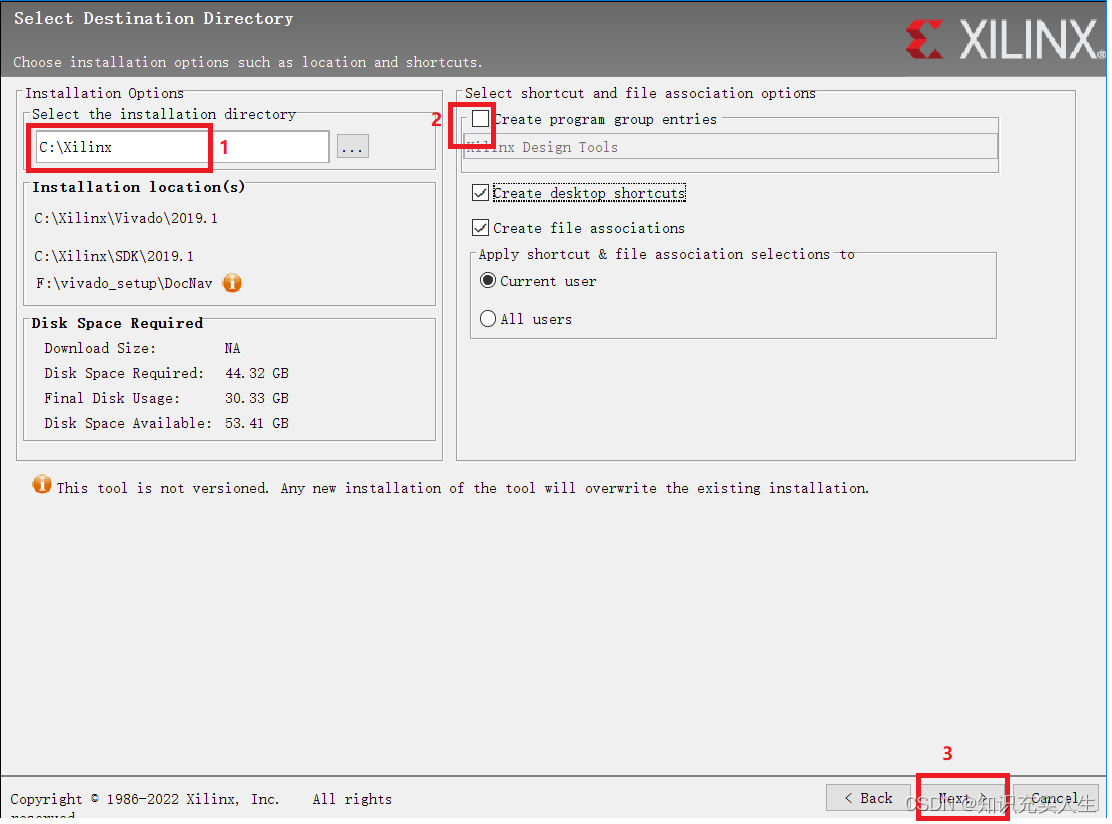

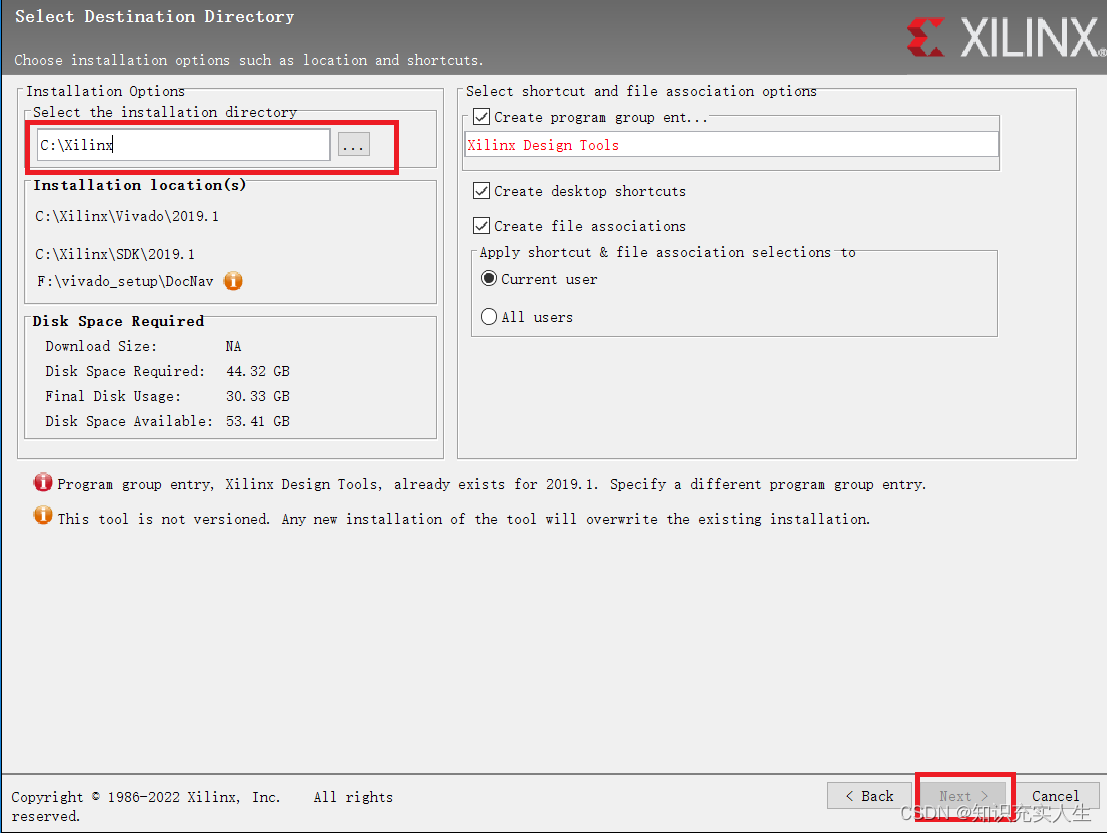

        进入安装路径选择界面，左上角根据实际情况设置安装路径，设置了安装路径后会发现右下角的“Next”图标仍是置灰状态。

        此时需要对右上角的内容进行更改，取消勾选“Create progream group entries”即可。

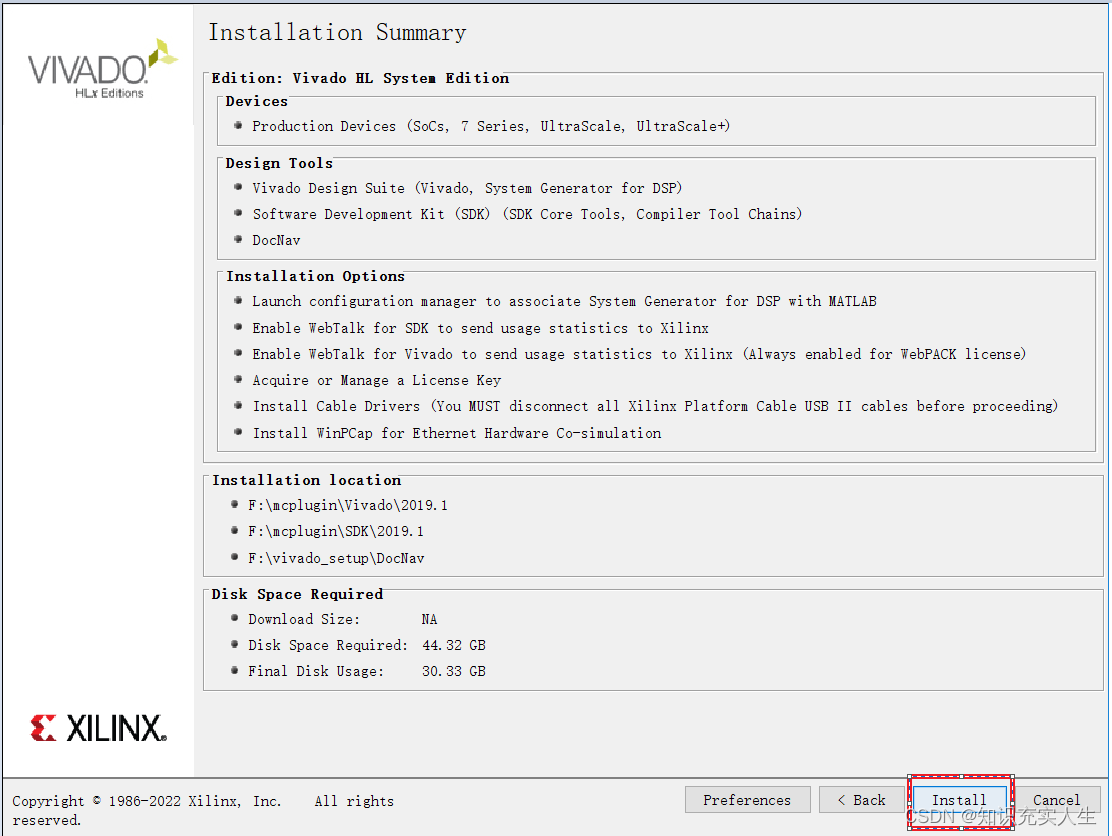

         点击“Install”进行安装

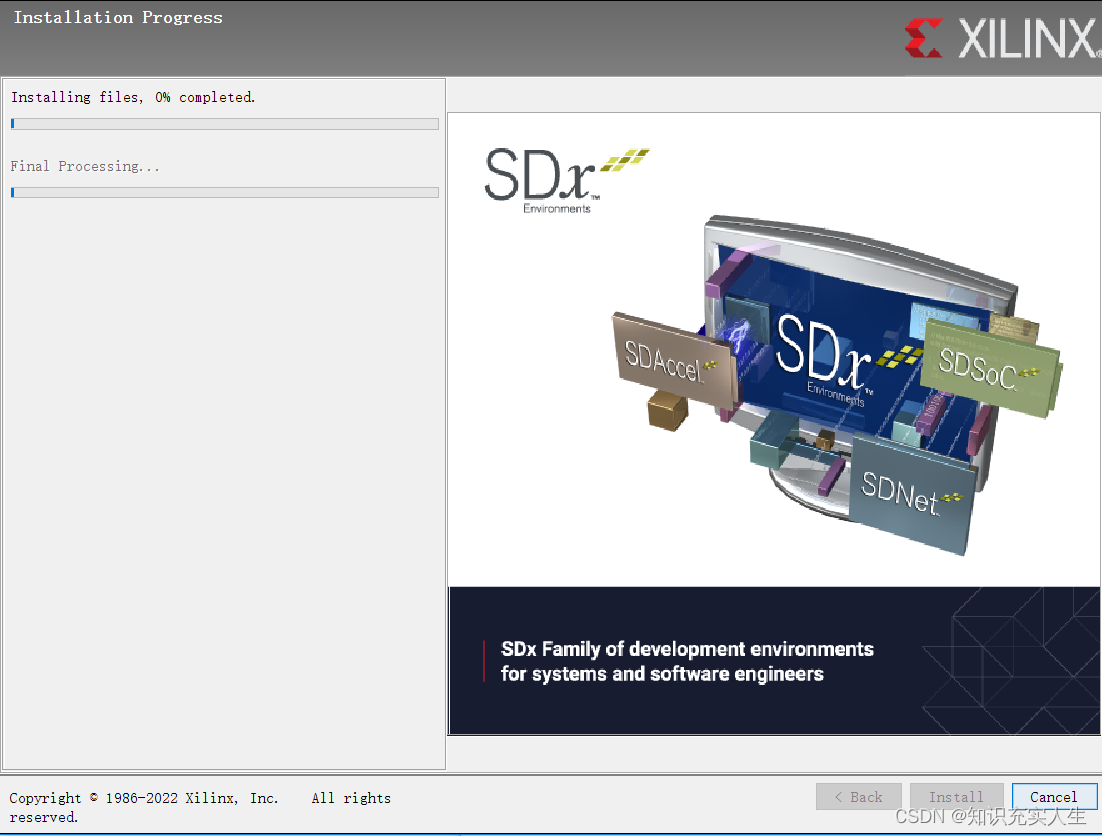

         安装中，左上角有安装进度显示

         安装完后桌面会有以下三个图标，点击“Vivado 2019.1”打开

         进入到“Help->Manage License”

        看到“Version Limit”一列的时间为2037.05，即表示已激活，到此vivado即已安装完成

2.2 modelsim安装

        modelsim参照“modelsim SE 2020安装指导.docx”进行安装破解即可

2.3 Vivado设置modelsim仿真环境

1）仿真库生成设置

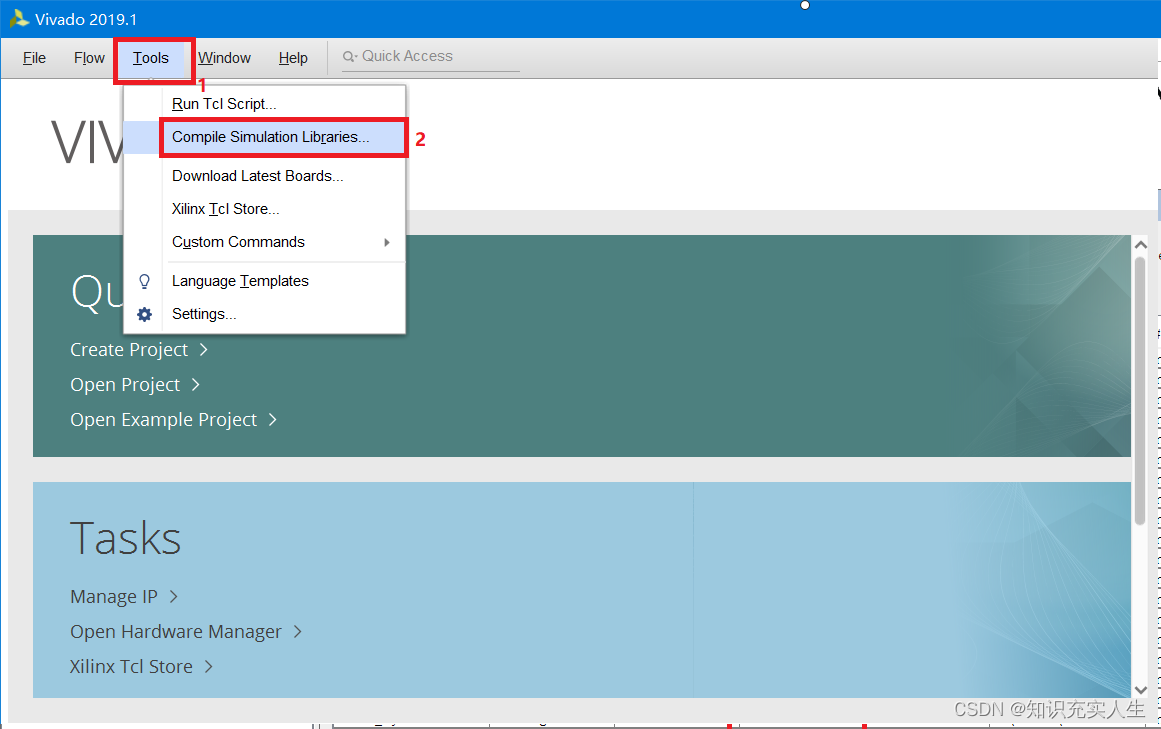

        打开vivado,进入“Tools->Compile Simulation Libraries”进行仿真库编译

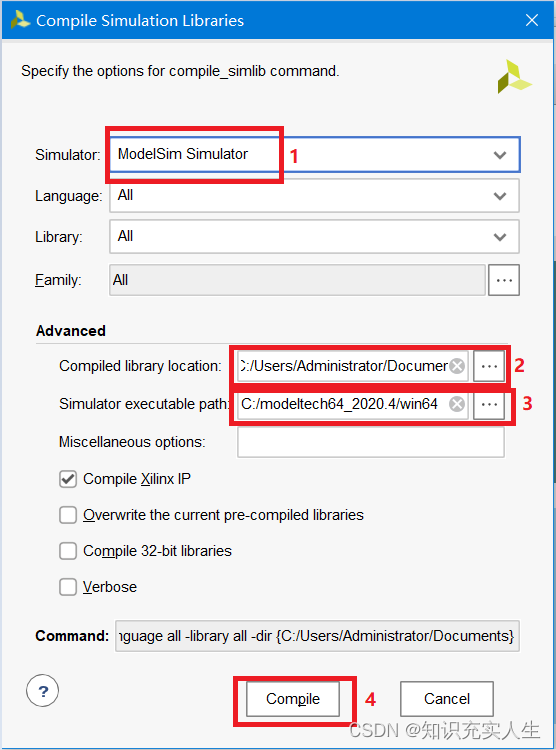

         仿真库设置，“Simulation”设置为“Modelsim Simulator”,language,Library,Family为默认值“All”即可

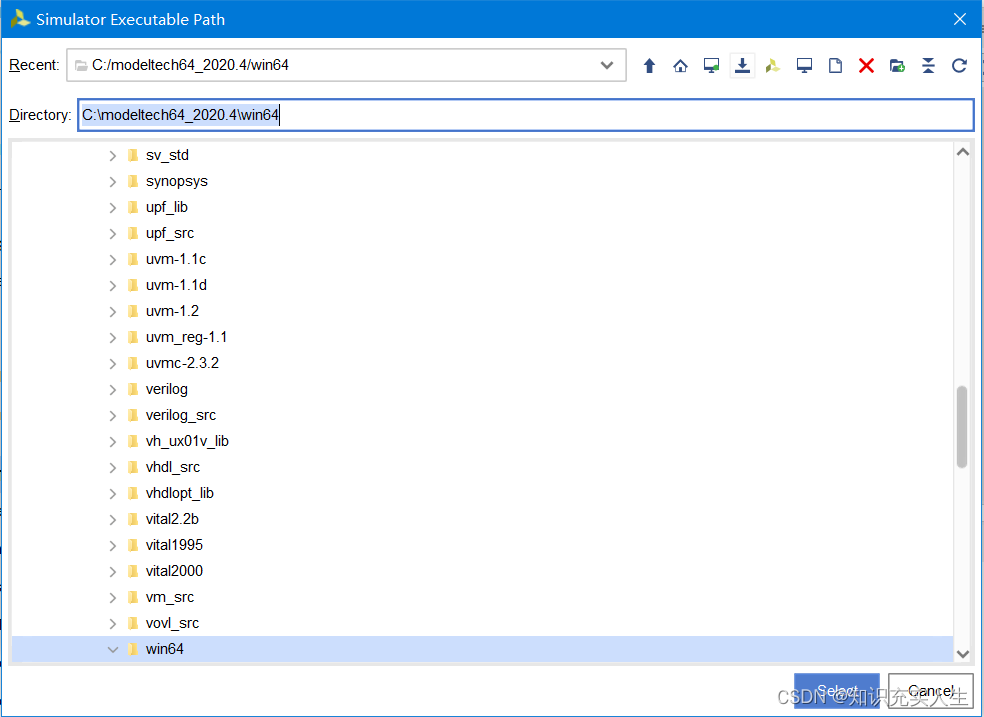

       “Compiled library location”设置为编译的仿真库所存放的路径，该路径自定义，"Simulation executable path"设置为之前安装的modelsim的路径（包含modelsim.exe文件的路径）。

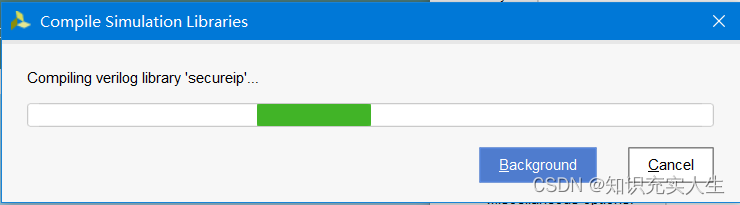

仿真库编译中

         编译完成后在 “Compiled library location”设置的路径下可看到仿真库文件

2）modelsim添加仿真库（逐个添加）

         modelsim安装完后只有一些自带的库，如下图

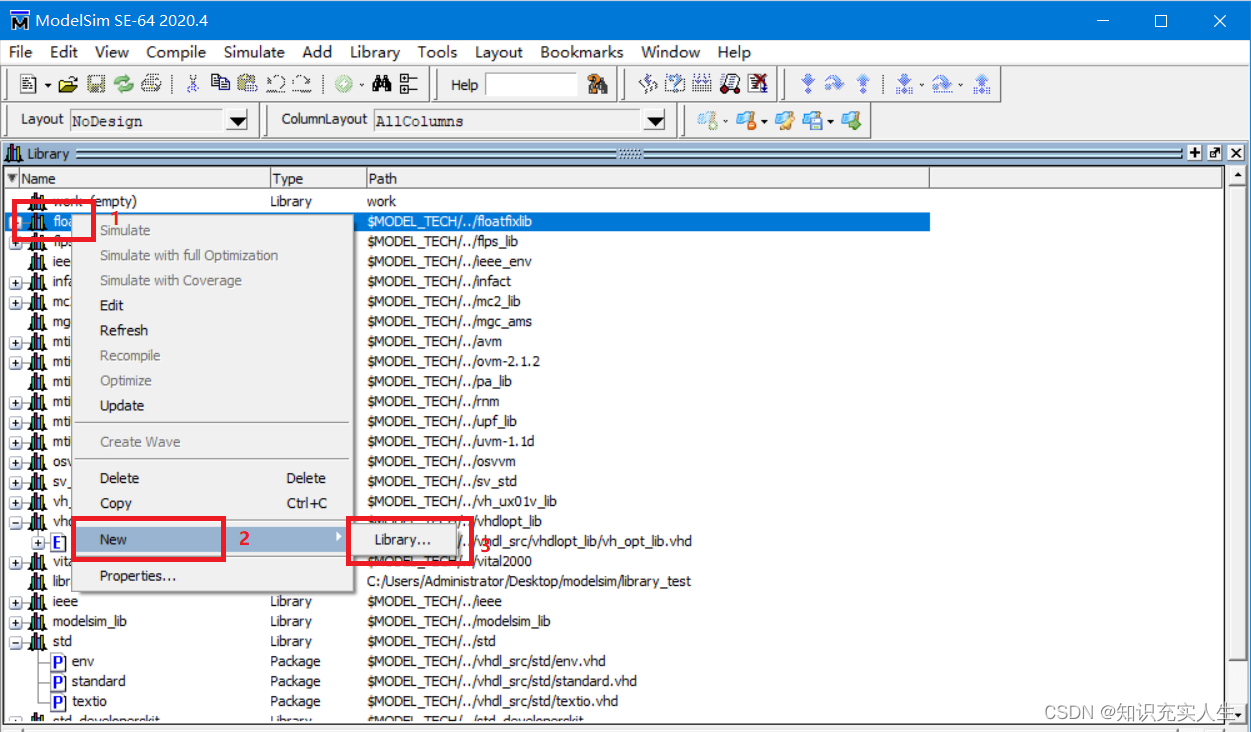

         打开modelsim，任意选中一个存在的library,鼠标右键弹出弹框，选择“New->library”创建新库

        因为前面已经使用vivado编译了仿真库，故"Create"选择“a map to an existing library”，“library name”自定义，最好和库文件夹同名方便识别，"Library Maps to"选择需添加的仿真库路径

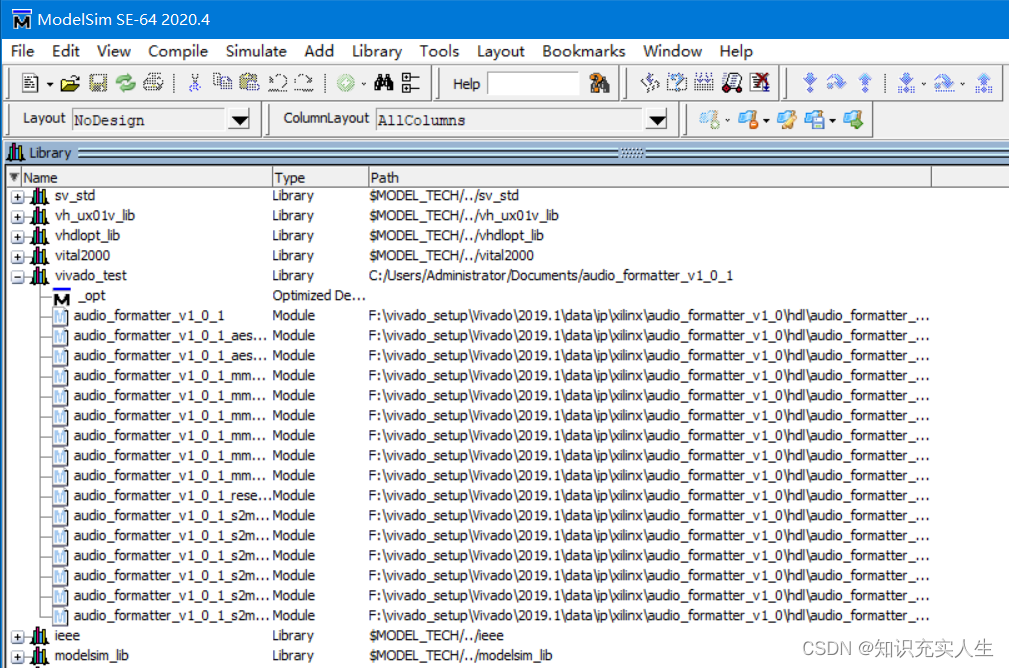

        添加成功后如图所示，在vivado_test下面可以看到

3）modelsim添加仿真库（批量添加）

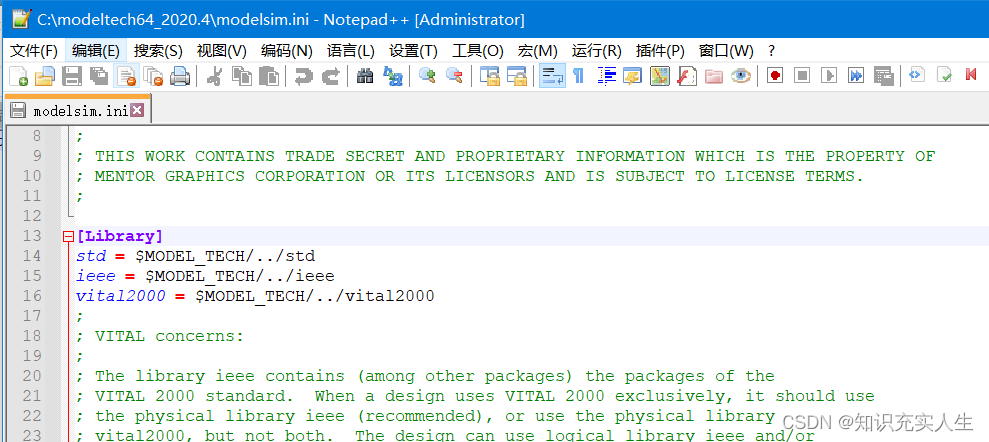

         进入modelsim安装环境中，安装路径下有一个modelsim.ini文件，默认文件是只读的，取消只读属性后打开文件

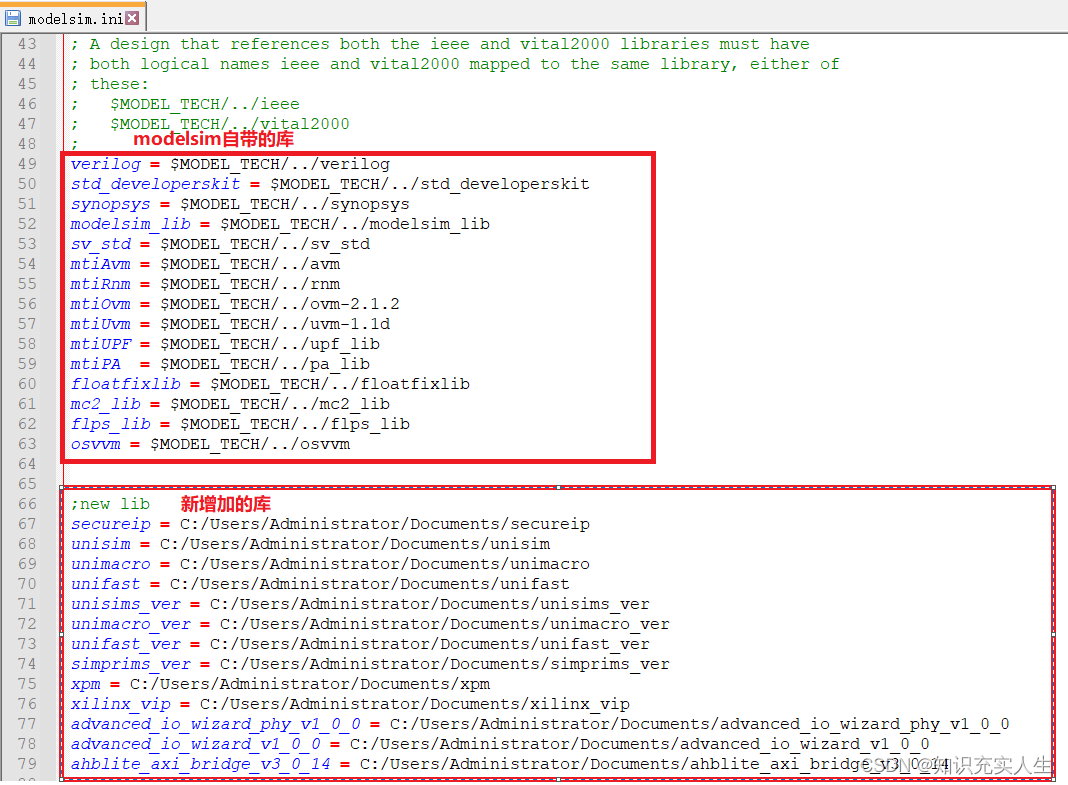

        在"Library"下添加vivado编译的仿真库路径

        如图所示进行添加，添加后暂未看到效果，原因还未确定

 2.4 示例结果展示

        "Design sources"创建了source文件,"Simulation Sources"中添加仿真文件，implement成功后，如下图，进行仿真，选择“Post-Implementation Functional Simulation”

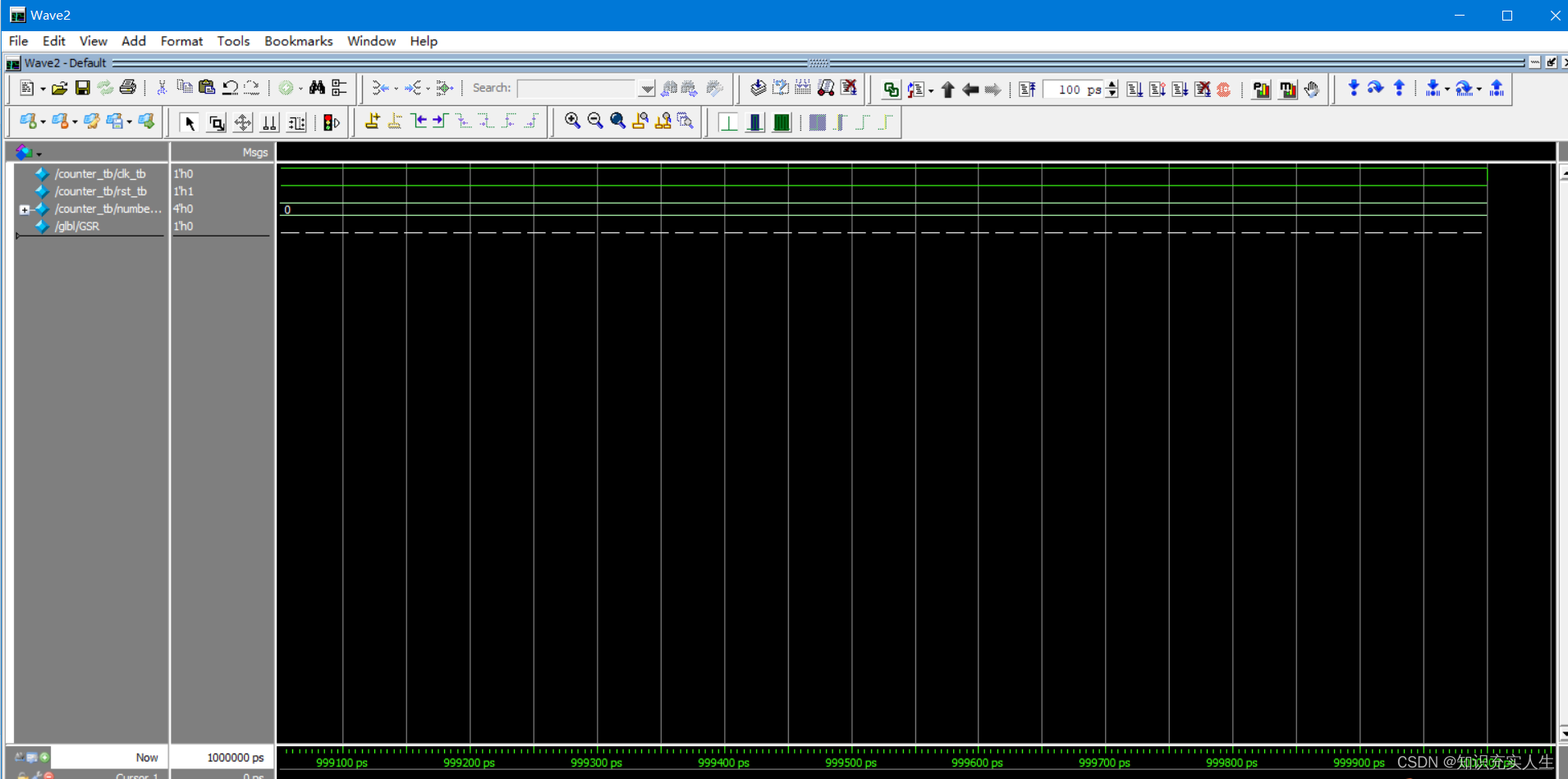

         仿真会自动打开modelsim展示结果，但显示时间精认默认，不友好，如下图

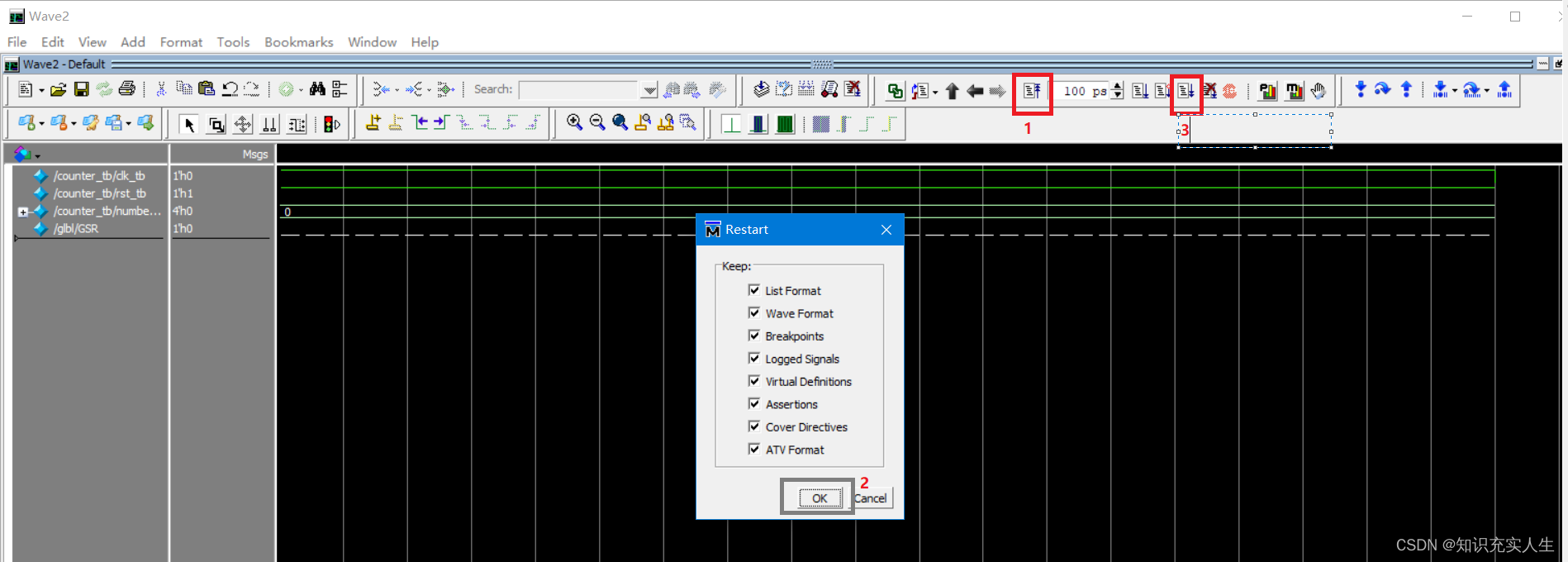

          按下图标号一次操作步骤1,2,3，步骤1位restart,步骤3位run-all,在wave2中重新生成结果

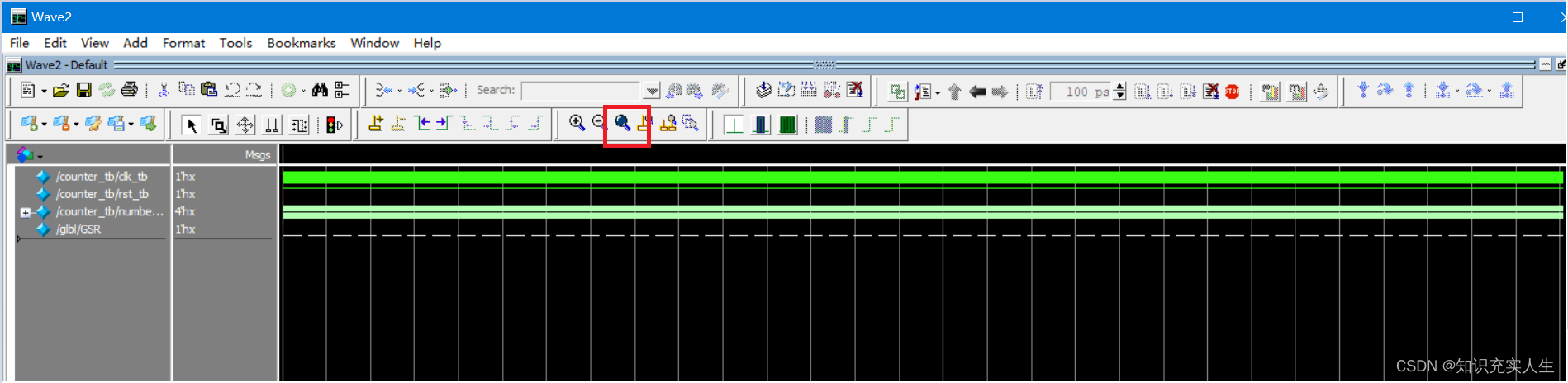

         再点击下图红框图标“zoom full”.展示结果

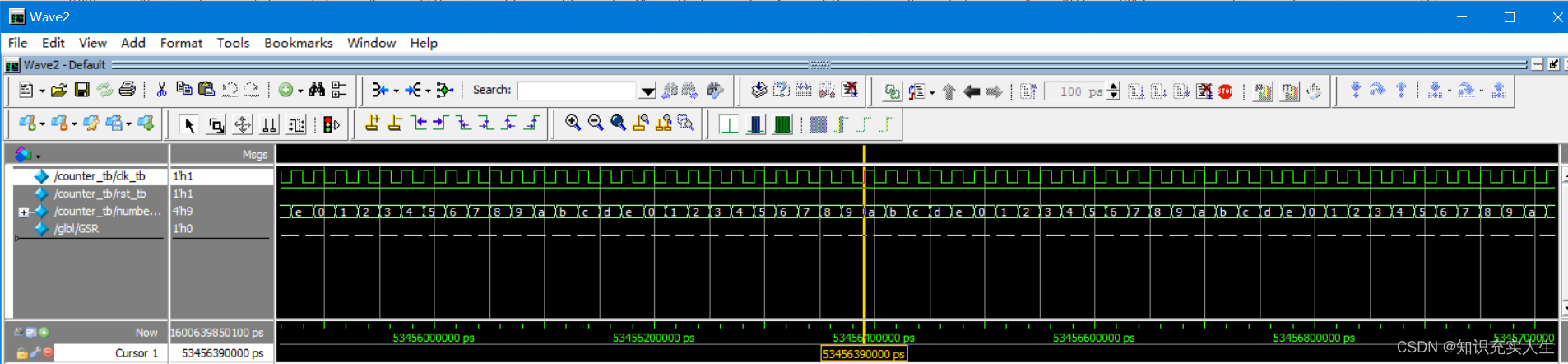

         鼠标点击波形任一需要查看的位置，会出现一根黄色的定位线，不断地进行放大，如下图即可看到清晰的结果

三、常见问题

3.1 Flow Navigator窗口中无法执行simulation操作

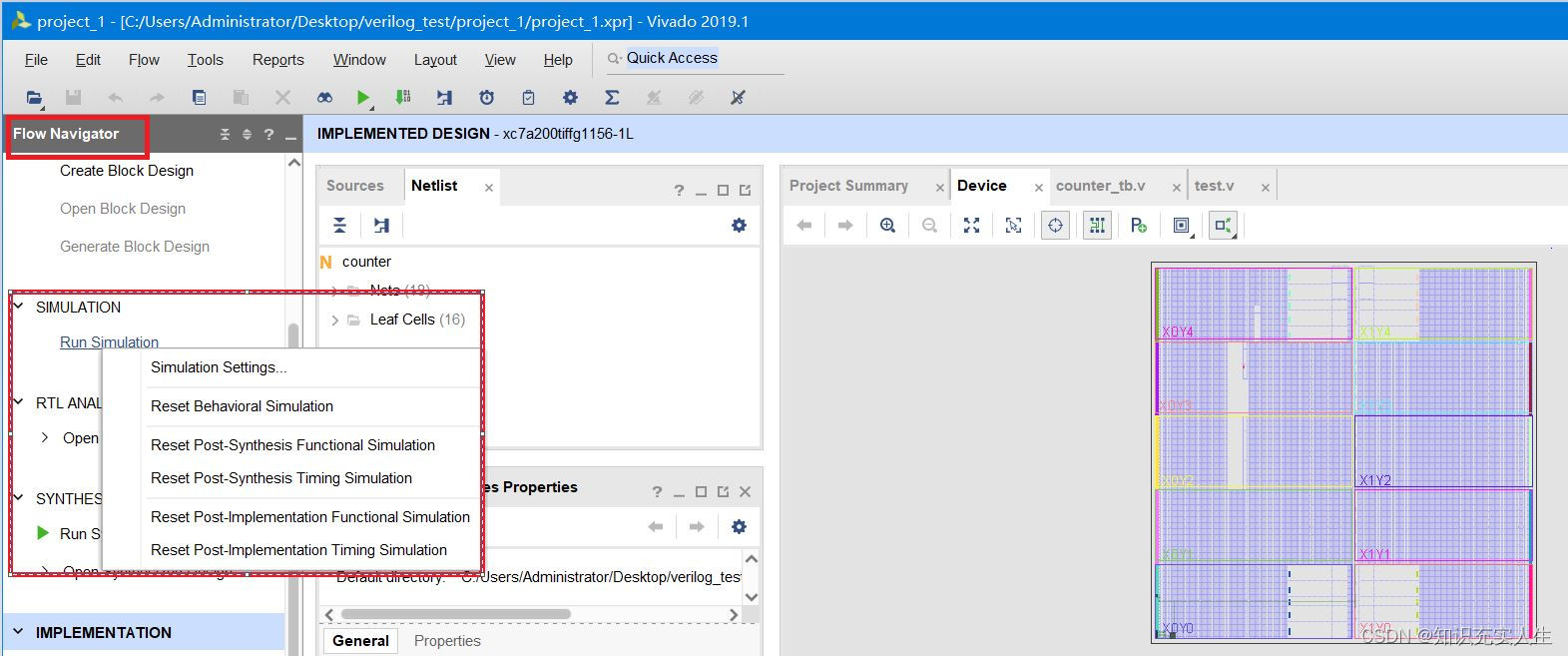

        如下图，如之前出现过仿真报错的情况，则此时“Flow Navigator”窗口中"Simulation"下的仿真选项是reset状态，无法执行simulation

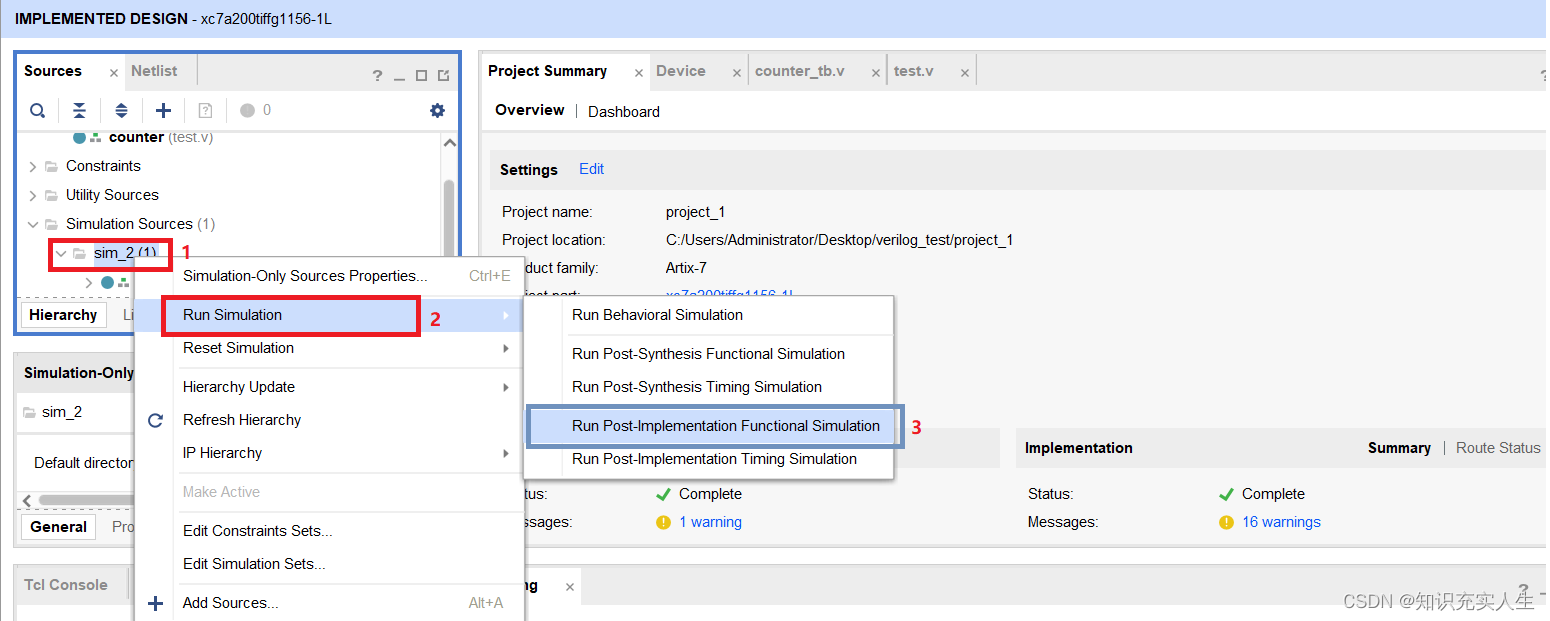

        进入“Sources->Simulation Sources” 下面的仿真文件夹，鼠标右键弹出仿真弹框，选择“Run Simulation”即可执行各阶段的仿真

3.2 切换工程文件和源文件，仿真失败

        在vivado中如果一个工程和仿真结束后，需要切换到其他工程进行仿真时，对应的project summary中，Top module name需设置为新的源文件模块

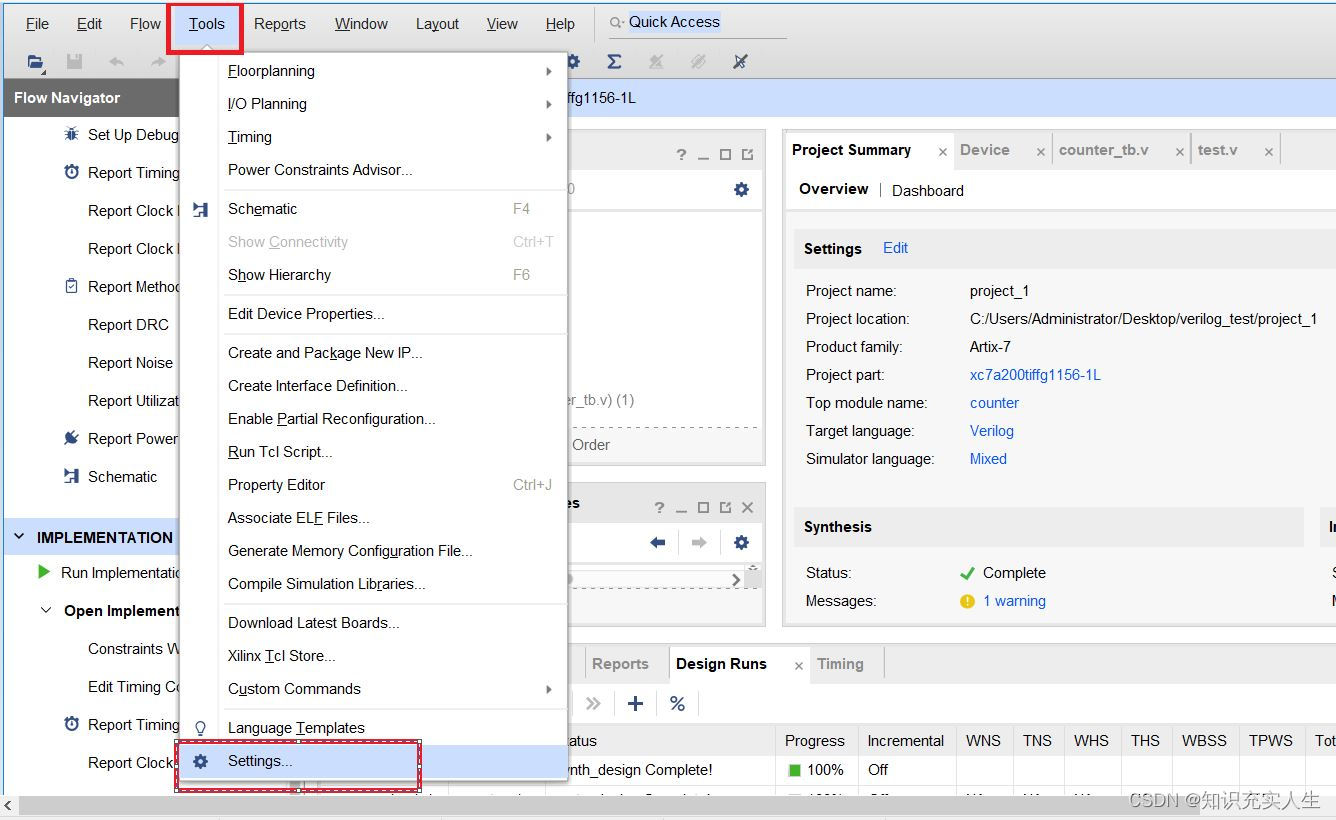

         仿真文件切换，进入“Tools->Settings”界面

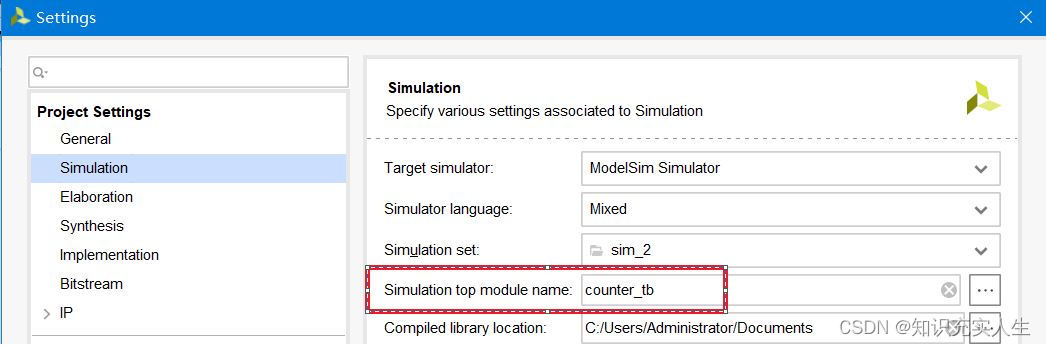

        进入“Project Settings->Simulation”界面，“Simulation top module name”需设置为simulation 文件的module，非Design Sources中.v文件的module

3.3 仿真输出结果为z

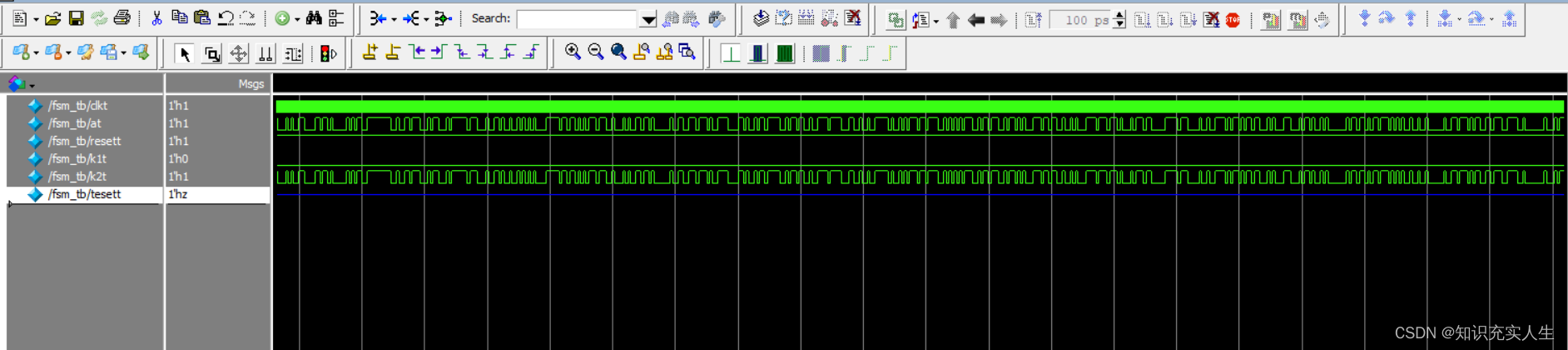

运行仿真后，如果某个变量的值一直为1'hz，如下图的tesett，表示tesett的状态为不定状态，即无信号输入，此时要检查设计仿真文件，是否无信号传入到tesett

四、参考网址

modelsim安装参考：
