概述

对于偶次项n分频还是比较容易的如果。如果n是2的整数次幂,即n=2^m,可定义一个[m-1:0]的寄存器counter,对clk计数,分频输出取最高位assign div=counter[m-1]即可。如果不是2的整数次幂,2^(m-1)<n<2^m,也是定义一个[m-1:0]的寄存器counter,计数到n/2-1时,div反转即可。

对于奇数的分频可用以下的方法:



声明两个寄存器cnta和cntb,cnta在clk上升沿div时进行计数,cntb在clk下降沿是进行计数,div_a和div_b在cnta和cntb小于4时为高电平,然后两者或即可得到占空比为50%的七分频电路。

下面是verilog代码:

 1 module fenping(clk,rst_n,div_a,div_b,div_out);
 2 input clk;
 3 input rst_n;4 output div_out;
 5 output div_a,div_b;
 6 reg[2:0] cnta;
 7 always@(posedge clk or negedge rst_n)
 8 if(!rst_n)
 9 cnta<=0;
10 else if (cnta==3'b110)
11 cnta<=0;
12 else
13  cnta=cnta+1'b1;
14
15
16 reg div_a;
17 always@(posedge clk or negedge rst_n)
18 if(!rst_n)
19 div_a<=0;
20 else if(cnta<3'b100)
21 div_a<=1;
22 else div_a<=0;
23
24 reg[2:0] cntb;
25 always@(negedge clk or negedge rst_n)
26 if(!rst_n)
27 cntb<=0;
28 else if (cntb==3'b110)
29 cntb<=0;
30 else cntb=cntb+1'b1;
31
32 reg div_b;
33 always @(negedge clk or negedge rst_n)
34 if(!rst_n)
35 div_b<=0;
36 else if(cntb<3'b100)
37 div_b=1;
38 else div_b=0;
39 assign div_out=div_a|div_b;
40 endmodule

用Altera-modelsim进行仿真,下面是testbench:

View Code
 1 `timescale 1 ps/ 1 ps
 2 module fenping_vlg_tst();
 3 reg eachvec;
 4 reg clk;
 5 reg rst_n;
 6 wire div_a;
 7 wire div_b;
 8 wire div_out;
 9 fenping i1 (
10     .clk(clk),
11     .div_a(div_a),
12     .div_b(div_b),
13     .div_out(div_out),
14     .rst_n(rst_n)
15 );
16 initial
17 begin
18 clk=0;
19 rst_n=0;
20 #50 rst_n=1;
21 forever
22   #20 clk=~clk;
23 end
24 endmodule

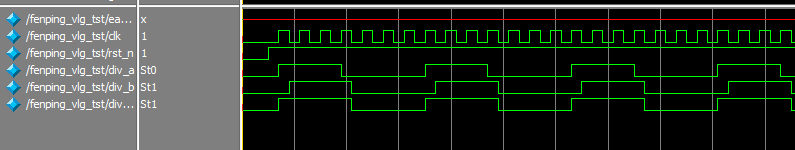

仿真波形如下:

不知道大家有没有注意到我程序里13行和30行用了阻塞赋值:

13  cnta=cnta+1'b1;

30 cntb=cntb+1'b1;

这是不正确的,虽然仿真是结果是对的,但是不符合一般的规律,一般认为时序逻辑里用非阻塞赋值,组合逻辑里用阻塞赋值,一个always里是不能同时出现非阻塞赋值和阻塞赋值的。下面给出正确的v文件:

View Code
 1 module fenping(clk,rst_n,div_a,div_b,div_out);
 2 input clk;
 3 input rst_n;
 4 output div_out;
 5 output div_a,div_b;
 6 reg[2:0] cnta;
 7 always@(posedge clk or negedge rst_n)
 8 if(!rst_n)
 9 cnta<=0;
10 else if (cnta==3'b110)
11 cnta<=0;
12 else
13  cnta<=cnta+1'b1;
14
15
16 reg div_a;
17 always@(posedge clk or negedge rst_n)
18 if(!rst_n)
19 div_a<=0;
20 else if(cnta<3'b011)
21 div_a<=1;
22 else div_a<=0;
23
24 reg[2:0] cntb;
25 always@(negedge clk or negedge rst_n)
26 if(!rst_n)
27 cntb<=0;
28 else if (cntb==3'b110)
29 cntb<=0;
30 else cntb<=cntb+1'b1;
31
32 reg div_b;
33 always @(negedge clk or negedge rst_n)
34 if(!rst_n)
35 div_b<=0;
36 else if(cntb<3'b011)
37 div_b<=1;
38 else div_b<=0;
39 assign div_out=div_a|div_b;
40 endmodule


新手上路,如果有什么地方写的不对,请指出,谢谢!
