三款LVDS ADC的使用总结

前言

两年时间使用了三款ADC：AD9653,AD9266,AD3442，在此记录下坑及使用经验。



参考文档

xapp524-serial-lvds-adc-interface.pdf



所需用到的原语：IDDR、ISERDESE2等



1.AD9653：ADI公司的采样率高达125M，16bit ADC

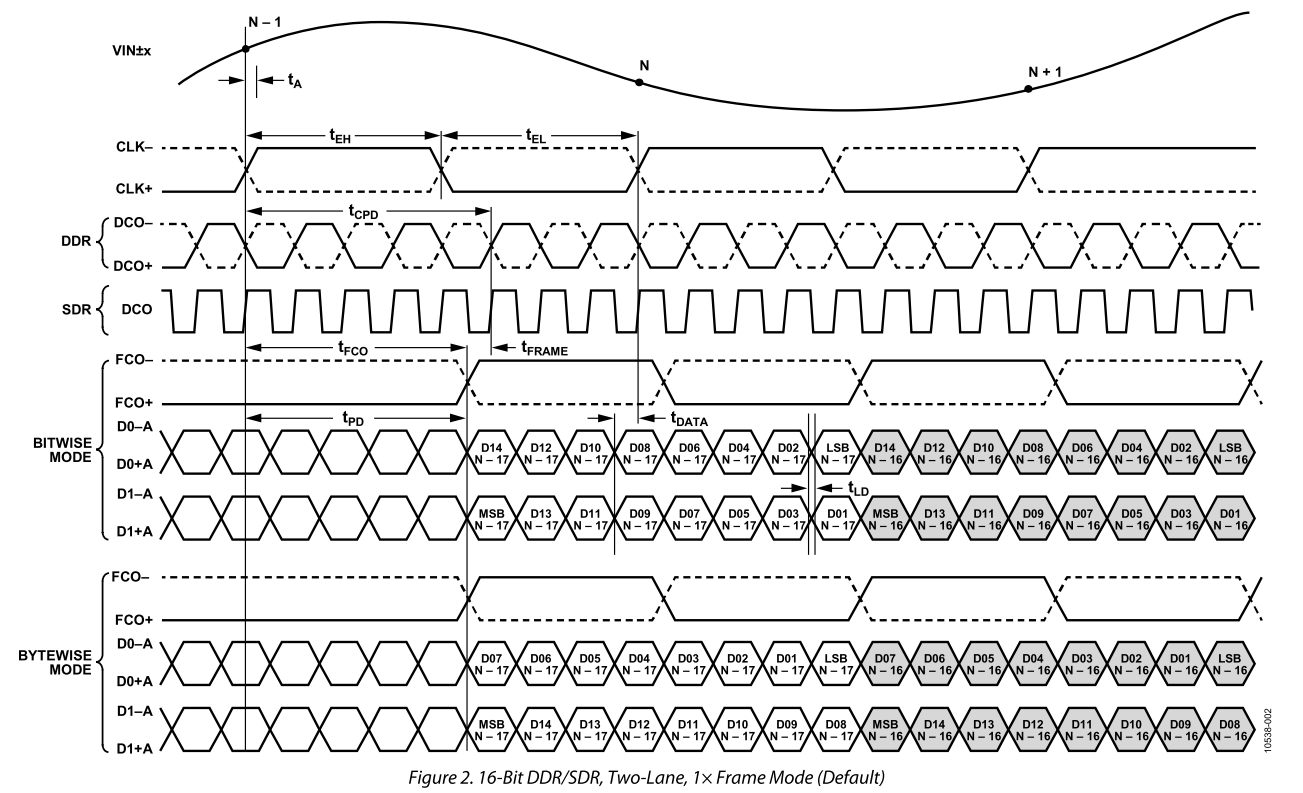

时序图1：

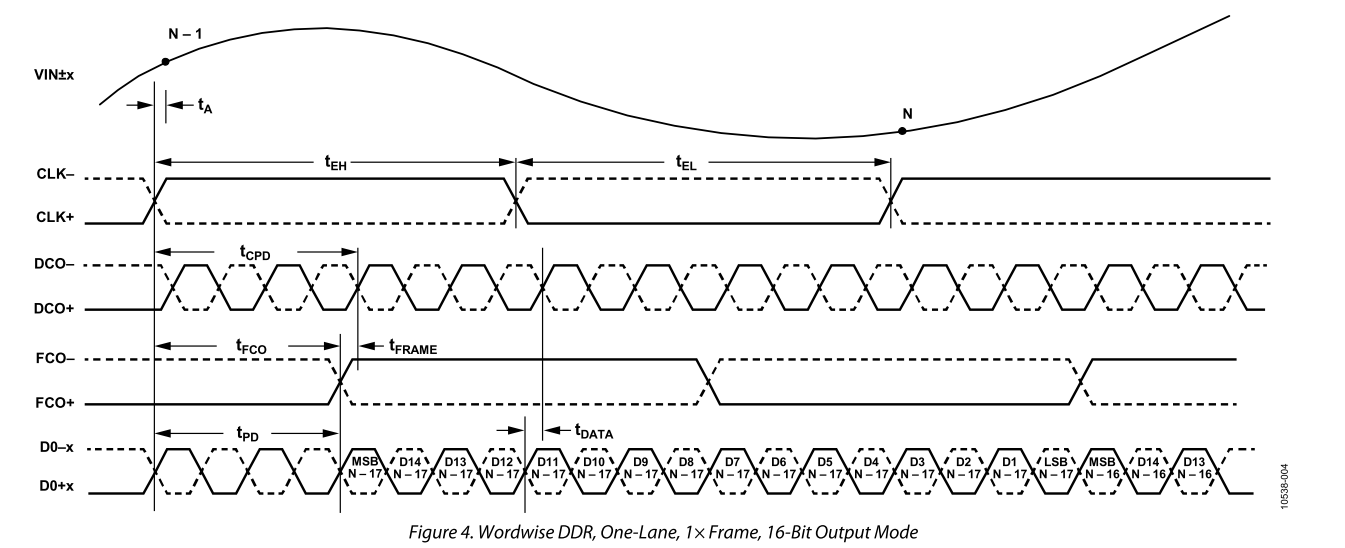

 时序图2：





 根据时序图，可使用ISERDESE2进行解串。

对于xilinx7系列的FPGA，DDR模式的ISERDESE2支持4、6、8bit，级联支持10、14bit。对于SDR模式的ISERDESE2支持2,3,4,5,6,7,8bit。

则对于16bit的ADC，可使用SDR或DDR模式，且ADC需配置为双线，即为时序图1的时序。



2.AD9266：16bit ADI公司的高达80M采样的ADC

时序图1：





 可以看到数据是并行的8个通道，DDR。则可以使用IDDR进行接收。



3.AD3442：TI公司14bit高达50M采样的ADC。

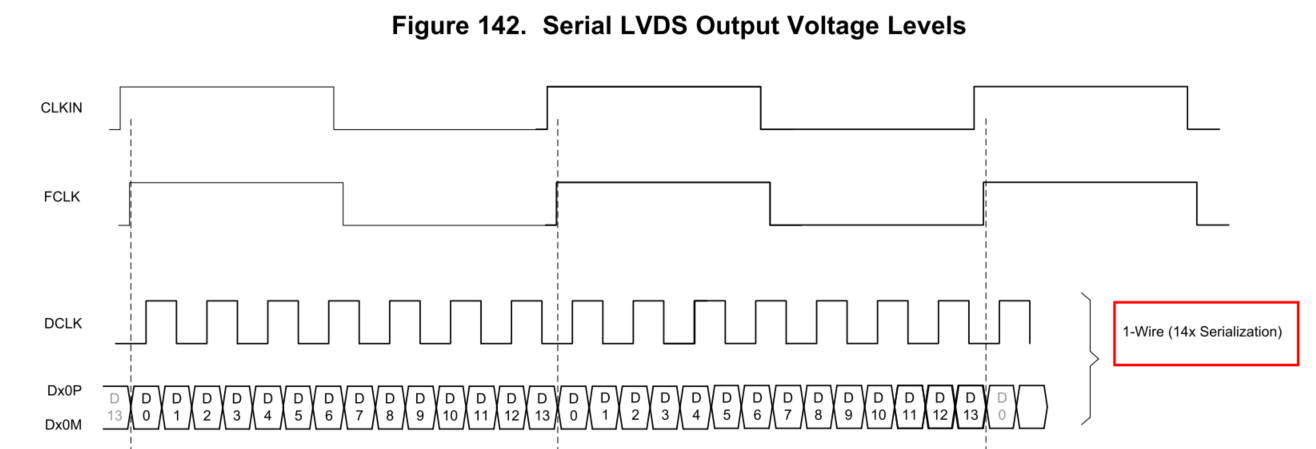

时序图1：

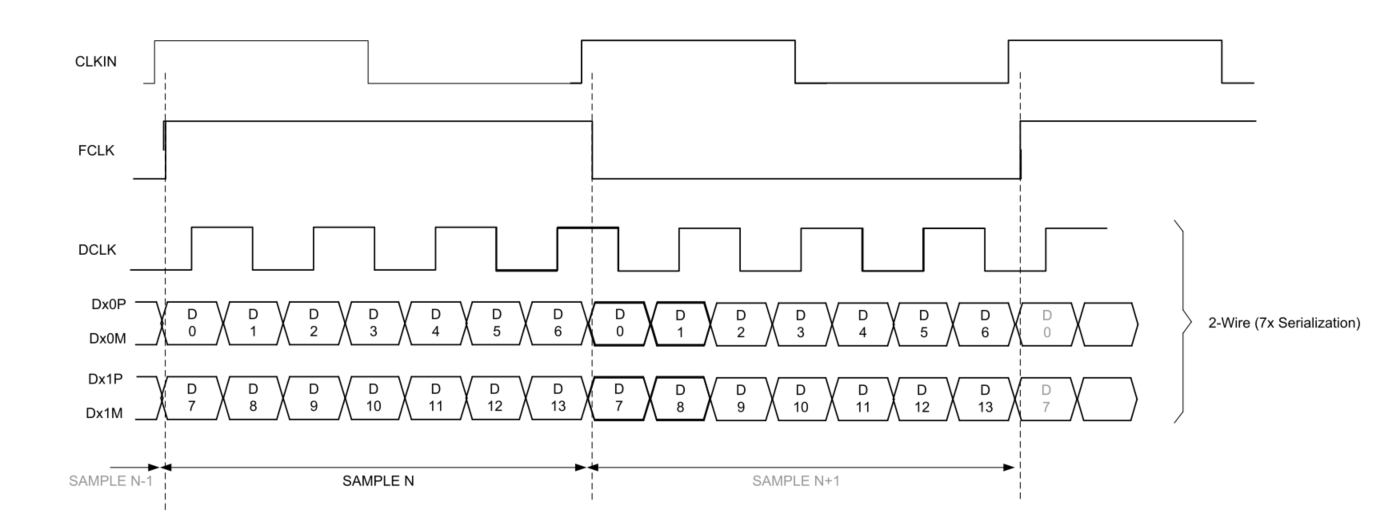

时序图2:





 这里简单起见，使用时序图1 进行ISERDESE2解串处理，14bit的数据可用级联DDR模式。

参考文档中的图，下述图主要用于调整经过IBUFIO或BUFR的时钟边沿跟经过IBUFDS的时钟边沿对齐。使得LVDS数据和时钟均只经过IBUFDS，保证相位关系。



 然后用ISERDESE2接收数据，根据实际情况是否使用IDELAY模块对数据进行延时，使得数据尽量对齐中心边沿，当然如果PCB保证了数据和时钟的等长处理则更佳，只需考虑高低温情况的偏斜。

需考虑bit调整，其次需要字节对齐，因为解串出来的数据第一个bit是随机的，不一定就是所需的数据，需要进行字节训练，保证解串出的值的正确性。

上述两个步骤操作完成后，就可以放心采集数据了。





Thinking：高速率情况应该也可使用双线级联DDR14bit模式，对数据进行拆分。



使用IDDR和ISERDESE2主要关注时钟与数据的关系，要开发者保证时序关系确保接收数据的准确性。



以上。
