1.3 VHDL语言要素
四类语言要素：
- 数据对象（Data Object）
- 数据类型（Data Type）
- 操作数（Operands）
- 操作符（Operator）
1.3.1 VHDL文字规则
- 数字型文字
（1）整数文字：十进制整数
如：5,678，156E2（=15600），45_234_287（=45234287）
（2）实数文字：带小数的十进制数
如：23.34，2.0，44.99E-2（=0.4499），88_67_551.23_909（8867551.23909）
（3）一数制基数表示的文字
格式：基数#数字文字#E指数
如：10#170#（=170）
2#1111_1110#（=254）
16#E#E1（=2#1110_0000#=224）或（=14×16=224）
16#F.01#E+2（=（15+1/（16+16））×16×16=3841.00）
（4）物理量文字
如：60s、100m、177A
注：整数可综合实现；实数一般不可综合实现；物理最不可综合实现； - 字符串型文字
按字符个数多少分为：
- 字符：用单引号引起来的ASCⅡ字符，可以是数值，也可以是符号或字母。如：‘A’，’*’，‘Z’
- 字符串：用双引号引起来的一维字符数组
字符串分为：
（1）文字字符串：“文字”
如：“ERROR”，
“XXXXXXXX“，“ZZZZZZZZ"，“X”，“BOTH S AND Q EQUAL TOL”
在VHDL中“X”表示不定值状态，“Z”代表高阻状态
（2）数位字符串：
称为位矢量，代表二进制、八进制、十六进制的数组。其位矢量的长度为等值的二进制数的位数。
格式：基数符号“数值”
其中基数符号有三种：
B：二进制基数符号。O：八进制基数符号，每一个八进制数代表一个3位的二进制数。X：十六进制基数符号，每一个十六进制数代表一个4位的二进制数。
如：
B“1_1101_1110” 二进制数数组，长度为9
O“34“ 八进制数数组，长度为6
X”1AB” 十六进制数数组，长度为12
- 标识符
定义常数、变量、信号、端口、子程序或参数的名字。
- 基本标识符的要求（87标准）：
以英文字母开头；不连续使用下划线“_”，不以下划线“_”结尾；由26个大小写英文字母、数字0-9及下划线“_”组成的字符串。
基本标识符中的英文字母不分大小写；VHDL的保留字不能作为标识符使用。
合法标识符如下：
my_counter、Decoder_1、FFT、Sig_N、Not Ack、State0
非法标识符如下：
_Decoder_1、2FFT、Sig_#N、Not-Ack、ALL_RST_、data__BUS、return、entity - 扩展标识符（93标准）：
以反斜杠来界定，免去了87标准中基本标识符的一些限制。可以以数字打头，允许包含图形符号，允许使用VHDL保留字，区分字母大小写等。
如：74LS163、Sig_#N、entity、ENTITY
- 下标名及下标段名
- 下标名：用于指示数组型变量或信号的某一元素。
格式：标识符（表达式） - 下标段名：用于指示数组型变量或信号的某一段元素。
格式：标识符（表达式 to/downto 表达式）
to是递增，downto是递减
如：a:std_logic_vector(7 downto 0)
a(7)，a(6)…a(0)
a(7 downto 0)，a(7 downto 4)，a(5 downto 3)…
1.3.2 数据对象
三种对象：常量（Constant）
变量（Variable）
信号（Signal）
三种对象的物理含义：常量代表数字电路中的电源、地、恒定逻辑值等常数；变量代表暂存某些值的载体，常用于描述算法；信号代表物理设计中的某一条硬件连接线，包括输入、输出端口。

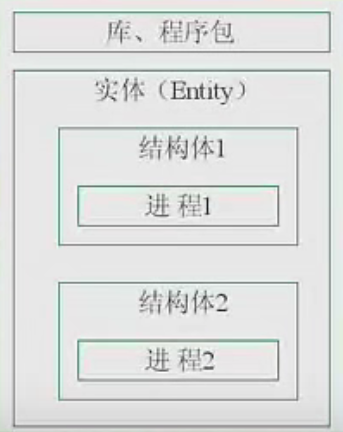

三种对象的特点及说明场合：
信号：全局量，用于architecture、package、entitiy。
变量：局部量，用于process、function、procedure。
常量：全局量，可用于上面两种场合。
- 常量说明
常量说明：对某一个常量名赋予一个固定的值。
格式：constant 常数名：数据类型：=表达式；
例：
constant data:bit_vector(3 downto 0):="1010";
constant width:integer:=8；
constant x:new_bit:='x'；
常量数据类型必须与表达式的数据类型一致。
常量的可视性（作用范围）：
常量是全局量，其作用范围取决于常量被定义的位置。
2. 变量说明
变量是一个局部量，只能在进程和子程序中定义、使用。其作用范围仅限于定义了变量的进程和子程序中。
格式：variable 变量名:数据类型 约束条件:=表达式;
例：
variable a,b:bit；
variable count:integer range 0 to 255:=10;
变量的初值可用于仿真，但综合时被忽略。
3. 信号说明
电子硬件系统运行的基本特性：各部分电路工作的并行特性；信号传输过程中的延时特性；多驱动源的总线特性；时序电路中触发器的记忆特性等。
信号是电子系统内部硬件连接和硬件特性的抽象表示。用来描述硬件系统的基本特性。
格式：signal 信号名:数据类型 约束条件:=表达式;
例：
signal a,b:bit;
signal init:integer:=-1;
signal s1:std_logic:=‘0’;
signal s2:std_logic_vector(15 downto 0);
注：
a.综合时初值被忽略。
b.信号是全局量。可在结构体、实体、块中说明和使用信号。
c.在进程和子程序中只能使用信号，不能说明信号。
例：进程中信号与变量的使用
Entity ex is
port(....…);
end ex;
architecture arch_ex of ex is
signal a,b:std_logic；
begin
process(a,b)
variable c,d:std_logic;
begin
c:=a+b;
d:=a-b;
end process;
end arch_ex;

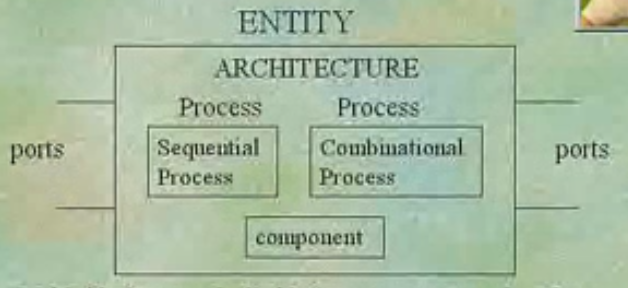

信号与端口的区别：
除没有方向说明外，信号与实体的“端口（PORT）”概念相似。端口是一种隐形的信号。
entity exam is
port（[signal]a,b:in std_logic;
[signal]c:out std_logic);
end exam;
端口是一种有方向的信号。即输出端口不能读出数据，只能写入数据；输入端口不能写入数据，只能读出数据。
信号本身无方向，可读可写。
1.3.3 VHDL数据类型
VHDL是一种强数据类型语言。要求设计实体中的每一个常数、信号、变量、函数以及设定的各种参量都必须具有确定的数据类型，并且相同数据类型的量才能互相传递和作用。
VHIDL数据类型分为四大类：
标量类型（SCALAR TYPE）、复合类型（COMPOSITE TYPE）、存取类型（ACCESS TYPE）、文件类型（FILES TYPE）
又分为：
预定义数据类型、用户自定义数据类型
- VHDL的预定义数据类型
1）布尔量（boolean）
布尔量具有两种状态：false和true
常用于逻辑函数，如相等（=）、比较（<）等中作逻辑比较。
如，bit值转化成boolean值：
boolean_var:=(bit_var=‘1’)；
2）位（bit）
bit表示一位的信号值。放在单引号中，如’0’或’1’。
3）位矢量（bit_vector）
bit_vector是用双引号括起来的一组位数据。
如：“001100” X"00B10B"
4）字符（character）
用单引号将字符括起来。
variable character_var:character;Character_var:=‘A’:
5）整数（integer）
integer表示所有正的和负的整数。硬件实现时，利用32位的位矢量来表示。可实现的整数范围为：
-（231-1）to（231-1）
VHDL综合器要求对具体的整数作出范围限定，否则无法综合成硬件电路。
如：signals:integer range 0 to 15；
信号s的取值范围是0~15，可用4位二进制数表示，因此s将被综合成由四条信号线构成的信号。
6）自然数（natural）和正整数（positive）
natural是integer类型的子类型，表示非负整数。
positive是integer类型的子类型，表示正整数。
定义如下：
subtype natural is integer range 0 to integer’high：subtype positive is integer range 1 to integer’high：
7）实数（REAL）或称浮点数
取值范围：-1.0E38~+1.0E38
实数类型仅能用于VHDL仿真器，一般综合器不支持。
8）字符串（string）
string是character类型的一个非限定数组。用双引号将一串字符括起来。如：
variable string_var:string(1 to 7);
string_var:="Rosebud";
9）时间（TIME）
由整数和物理单位组成，在仿真器中使用
如：55 ms，20 ns
10）错误等级（SEVERITY_LEVEL）
仿真中用来指示系统的工作状态，共有四种：
NOTE（注意）、WARNING（警告）、ERROR（出错）、FAILURE（失败）
2. IEEE预定义标准逻辑位与矢量
1）std_logic 类型
由ieee库中的std_logic_1164程序包定义，为九值逻辑系统，如下：
（“U”，“X”，“0”，“1”，“Z”，“W”，“L”，“H”，“-”）
“U”：未初始化的，“X”：强未知的，
“0”：强0，“1”：强1，“Z”：高阻态，“W”：弱未知的，“L”：弱0，“H”：弱1，
“-”：忽略
由std logic类型代替bit类型可以完成电子系统的精确模拟，并可实现常见的三态总线电路。
2）std_logic_vector类型
由std logic构成的数组。定义如下：
type std_logic_vector is array(natural range<>) of std_logic;
赋值的原则：相同位宽，相同数据类型。
3. 其它预定义标准数据类型
Synopsys公司程序包
STD_LOGIC_ARITH中：
1）无符号型（UNSIGNED）定义如下：
type unsigned is array(natural range<>)of std_logic；UNSIGNED("1000")=8
最左位是最高位：
variable var:unsigned(0 to 10)；var(0)是最高位
signal sig:unsigned(5 downto 0)；sig(5)是最高位
2）有符号型（SIGNED）定义如下：
type signed is array(natural range<>)of std_logic;
最高位为符号位，综合器认作补码。
SIGNED(“0101”)=5,SIGNED(“1011”)=-5
variable var:signed(0 to 10);
var(0)是符号位
3）小整型（SMALL_INT）：0 TO 1
4. 用户自定义类型
用户自定义类型是VHDL语言的一大特色。
可由用户定义的数据类型有：
枚举类型、整数和实数类型、数组类型、记录类型、子类型
用类型定义语句TYPE和子类型定义语句SUBTYPE实现用户自定义数据类型。
TYPE语句格式：
type 数据类型名 is 数据类型定义 [of 基本数据类型];
例：
type byte is array(7 downto 0) of bit;
variable addend:byte;
type week is(sun,mon,tue,wed,thu,fri,sat);
SUBTYPE语句格式：
subtype 子类型名 is 基本数据类型 约束范围;
例：
subtype digits is integer range 0 to 9;
由subtype语句定义的数据类型称为子类型。子类型不是一种新的数据类型，而是已有的数据类型的子集。
1）枚举类型
枚举该类型的所有可能的值。格式：
type 类型名称 is (枚举文字{, 枚举文字});
如：
type std_logic is（'U'，'X'，'0'，'1'，'Z'，'W'，'L'，'H'，'-')
如：
type color is (blue,green,yellow,red);
type my_logic is('0','1','U','Z');
variable hue:color;
signal sig:my_logic;
hue:=blue;
sig<='Z';
枚举类型的编码：
综合器自动实现枚举类型元素的编码，一般将第一个枚举量（最左边）编码为0，以后的依次加1。编码用位矢量表示，位矢量的长度将取所需表达的所有枚举元素的最小值。
如：type color is(blue,green,yellow,red);
编码为：blue=“00”;green=“01”;yellow=“10”;red=“11”;
2）整数类型
用户定义的整数类型是标准包中整数类型的子范围。
格式：
type 类型名称 is integer 整数范围;
例：type my integer is integer range 0 to 9;
3）数组类型
数组：同类型元素的集合。VHDL支持多维数组。多维数组的声明：
type byte is array(7 downto 0) of bit;
type vector is array(3 downto 0) of byte;
限定数组、非限定数组、属性：
限定数组：
其索引范围有一定的限制。
格式：
type 数组名 is array (数组范围) of 数据类型;
非限定数组：数组索引范围被定义成一个类型范围。
格式：
type 数组名 is array(类型名称range<>) of 数据类型;
例：非限定数组
type bit_vector is array(integer range <>)of bit;
variable my_vector:bit_vector(5 downto -5);
属性：
VHDL为多种类型定义了属性。
语法如下：对象'属性
VHDL为数组预先定义的属性：
left right high low length range reverse_range
对应变量：
variable my_vector:bit_vector (5 downto -5);
各属性如下：
BT版美
my vector’left 5
my_vector’right -5
my_vector’high 5
my_vector’low -5
my_vector’length 11
my_vector’range（5 downto -5）
my_vector’reverse_range（-5 to 5）
4）记录类型
记录是不同类型的名称域的集合。
格式如下：
type 记录类型名 is record
元素名：数据类型名；
元素名：数据类型名；
end record；
访问记录体元素的方式：记录体名.元素名
例：
constant len:integer:=8;
subtype byte_vec is bit_vector (len-1 downto 0);
type byte_and_ix is record
byte:byte_vect;
ix:integer range 0 to len;
end record;
signal x,y,z:byte_and_ix;
signal data:byte_vec;
signal num:integer;
x.byte<="11110000";
x.ix<=2;
data<=y.byte;
num<=y.ix;
z<=x;
5）子类型
子类型是已定义的类型或子类型的一个子集。
格式：subtype 子类型名 is 数据类型名[范围]：
例：
bit_vector类型定义如下：
type bit_vector is array (natural range <>) of bit;
如设计中只用16bit；可定义子类型如下：
subtype my_vector is bit_vector (0 to 15);
注：子类型与基（父）类型具有相同的操作符和子
程序。可以直接进行赋值操作。
5. 数据类型转换
VHDL是一种强类型语言，不同类型的数据对象必须经过类型转换，才能相互操作。
1）类型转换函数方式
通过调用类型转换函数，使相互操作的数据对象的类型一致，从而完成相互操作。
library ieee;
use ieee.std_logic_1164.all;
entity cnt4 is
port(clk: in std_logic;
p: inout std logic vector(3 downto 0));
end cnt4;
-- 调用转化函数相应的库和程序包
library dataio;
use dataio. std_logic_ops. all;
architecture behv of cnt4 is
begin
process(clk)
begin
if clk'event and clk='1' then
p<=to_vector(2, to_integer(p)+1);
end if;
end process;
end behv:
2）直接类型转换方式
对相互间非常关联的数据类型（如整型、浮点型），可进行直接类型转换。
格式：数据类型标识符（表达式）
如：
variable a,b:real;
variable c,d:integer;
a:=real©;
d:=integer(b);
1.3.4 VHDL中的表达式
表达式：由操作符和操作数构成，完成算术或逻辑运算。
- 操作符
VHDL操作符的分类：
逻辑操作符（Logical Operator）、关系操作符（Relational Operator）、算术操作符（Arithmetic Operator）、重载操作符（Overloading Operator）
1）逻辑操作符
6种：and、or、nand、nor、xor、not
要求：操作数类型必须相同。可为如下类型：
bit、bit_vector、std_logic、std_logic_vector、boolean数组操作数的维数、大小必须相同。
注：当有两个以上的逻辑表达式时，左右没有优先级差别，必须使用括号，如：
x<=（a and b）or（not c and d）：例外：当逻辑表达式中只有“and”、“or”、“xor”运算符时，可以省略括号。如：
a<=b and c and d and e;
a<=b or c or d or e;
a<=b xor c xor d xor e;
2）关系操作符
6种：=、/=、<、<=、>、>=用于比较相同父类的两个操作数，返回boolean值。
3）加减操作符
加操作符“+”、减操作符“-”、串联（并置）操作符“&”
串联操作符“&”通过连接操作数来建立新的数组。操作数可以是一个数组或数组中的一个元素。
例：
signal a,d:bit_vector（3 downto 0）；
signal b,c,g:bit_vector（1 downto 0）；
signal e:bit_vector（2 downto 0）;
signal f,h,i:bit；
a<=not b & not c；--array&array
d<=not e & not f；--array&element
g<=not h & not i; --element&element
4）一元操作符
仅有一个操作数的操作符。
包括：“+”、“-”
5）乘除操作符
用于整数类型；“*”、“/”、“mod”、“rem”
综合的限制：“/”、“mod”、“rem”三种操作符的右操作数必须为2的正整数次幂，即2n。实际电路用移位实现。
2. 操作数
操作数：操作符进行运算时所需的数据。
操作数的种类：
标志符；集合；属性；表达式；函数调用；索引名；文字；限定表达式；记录和域；片段名；类型转换
3、重载操作符
VHDL是强类型语言，相同类型的操作数才能进行操作。VHDL自身定义的算术和布尔函数仅对内部数据类型（standard程序包中的数据类型）有效。即：
算术运算符+，-，<，>，<=，>=仅对integer类型有效。逻辑运算符AND，OR，NOT仅对bit类型有效。如：variable a，b，c:integer；
variable x，y，z:bit；
c：=a+b；z：=x and y；
问题：a，b，c与x，y，z之间，或与std_logic等其它数据类型之间能否相互操作？
重载操作符定义：
对已存在的操作符重新定义，使其能进行不同类型操作数之间的运算，称为重载操作符。定义重载操作符的函重载操作符由原操作符加双引号表示。如“+”
重载操作符的定义见IEEE库的程序包：
std_logic_arith、std_logic_unsigned、std_logic_signed
重载操作符的使用：
LIBRARY ieee；
USE ieee.std_logic_1164.all
USE ieee.std_logic_unsigned.all；
ENTITY overload IS
PORT（a:IN STD_LOGTC_VECTOR（3 downto 0）;
b:IN STD_LOGIC_VECTOR（3 downto 0);
c:IN integer range 0 to 15；
sum1：OUT STD_LOGIC_VECTOR （4 downto 0）；
sum2：OUT STD_LOGIC_VECTOR（4 downto 0）)；END overload；
ARCHITECTURE example OF overload IS
BEGIN
PROCESS(a, b)
BEGIN
sum1<=a+b；
sum2<=a+c；
END PROCESS；
END example；
1.4 VHDL顺序语句（Sequential）
硬件执行：并发执行（VHDL本质）
仿真执行：顺序执行、并发执行
分为两大类：顺序（Sequential）描述语句
并发（Concurrent）描述语句
顺序描述语句：
执行顺序与书写顺序一致，与传统软件设计语言的特点相似。顺序语句只能用在进程与子程序中。
可描述组合逻辑、时序逻辑。
常用的顺序描述语句：
赋值语句；if语句；case语句；loop语句；next语句；exit语句；子程序；return语句；wait语句；null语句。
1.4.1 对象与赋值语句
- VHDL中常用的5种对象：
1）简单名称，如my_var；
2）索引名称，如my_array_var（3）；
3）片断名称，如my_array_var（3 to 6）；
4）记录域名，如my_record.a_field；
5）集合，如（my_varl，my_var2）。
所有对象均分为：变量和信号
对象：=表达式；-变量赋值
对象<=表达式；-信号赋值
要求：表达式的值必须与对象的类型、宽度一致。 - 变量赋值与信号赋值变量与信号的差异：
1）赋值方式的不同：
变量：=表达式；信号<=表达式；
2）硬件实现的功能不同：
信号代表电路单元、功能模块间的互联，代表实际的硬件连线；
变量代表电路单元内部的操作，代表暂存的临时数据。

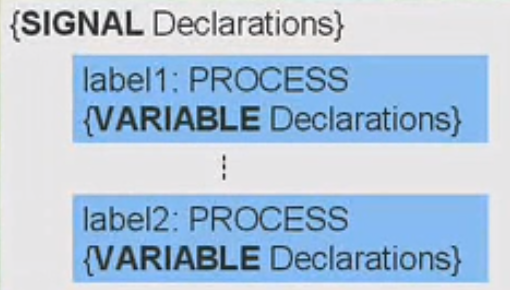

3）有效范围的不同：
信号：程序包、实体、结构体；全局量。
变量：进程、子程序；局部量。
ARCHITECTURE
4）赋值行为的不同：
信号赋值延迟更新数值、时序电路；
变量赋值立即更新数值、组合电路。
5）信号的多次赋值
a.一个进程：最后一次赋值有效
b.多个进程：多源驱动、线与、线或、三态
例：信号的多次赋值
architecture rtl of ex is
signal a:std_logic；
begin
prgcess（..…）
begin
a<=b；
...
a<=c；
end process;
end rtl；
architecture rtl of ex is
signal a: std _logic;
begin
process(..…)
begin
a<=b;
end process;
process(..…)
begin
a<=c;
end process;
end ex;
例：信号赋值与变量赋值的比较
信号赋值：
architecture rtl of sig is
signal a，b:std logic；--定义信号
begin
process（a，b）
begin
a<=b；
b<=a；
end process；
end rtl; --结果是a和b的值互换
变量赋值：
architecture rtl of var is
begin
process
variable a，b:std logic；--定义变量
begin
a：=b；
b：=a；
end process;
end rtl；--结果是a和b的值都等于b的初值
例：变量赋值实现循环语句功能
process（indicator，sig）
variable temp:std_logic；
begin
temp：='0'；
for i in 0 to 3 loop
temp：=temp xor（sig（i）and indicator（i））；
end loop；
output<=temp；
end process；
以上语句等效为：
process（indicator，sig）
variable temp:std_logice；
begin
temp：=‘0'；
temp：=temp xor（sig（0）and indicator（0））；
temp：=temp xor（sig（1）and indicator（1））；
temp：=temp xor（sig（2）and indicator（2））；
temp：=temp xor（sig（3）and indicator（3））；
output<=temp；
end process；
如改为信号，则无法实现原功能：
signal temp:std_logic；
process（indicator，sig，temp）
begin
temp<=‘0'；
temp<=temp xor（sig（0）and indicator（0））；
temp<=temp xor（sig（1）and indicator（1））；
temp<=temp xor（sig（2）and indicator（2））；
temp<=temp xor（sig（3）and indicator（3））；
output<=temp； --只有最后一次赋值有效
end process；
1.4.2转向控制语句
转向控制语句通过条件控制开关决定是否执行一条或几条语句，或重复执行一条或几条语句，或跳过一条或几条语句。
分为五种：
if语句、case语句、loop语句、next语句、exit 语句
1、if 语句
if 语句执行一序列的语句，其次序依赖于一个或多个条件的值。
1）if语句的门闩控制
if 条件 then
顺序处理语句；
end if；
例：
if（ena='1'）then
q<=d;
end if；
综合后生成锁存器（latch）
条件改为时钟沿，则生成D触发器：
library ieee;
use ieee. std_logic_1164. all;
entity dff is
poxt (clk,d: in std_logic;
g: out std_logic);
end dff;
architecture rtl of dff is
begin
process(clk)
begin
if (clk' event and clk='1') then
q<=d;
end if;
end process;
end rtl;
2）if 语句的二选择控制
格式：
if 条件 then
顺序处理语句；
else
顺序处理语句；
end if；
用条件来选择两条不同程序执行的路径。

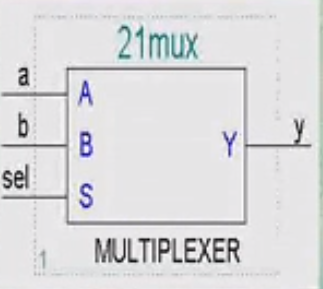

此描述的典型电路是二选一电路：
architecture rtl of mux2 is
begin
process(a,b,sel)
begin
if(sel='1') then
y<=a;
else
y<=b;
end if;
end process;
end rtl;
3）if 语句的多选择控制
if 语句的多选择控制又称为if语句的嵌套。
格式：
if 条件 then
顺序处理语句；
elsif 条件 then
顺序处理语句；
.
.
.
elsif 条件 then
顺序处理语句；
else
顺序处理语句；
end if；
典型电路是多选一（四选一）电路。
library ieee;
use ieee. std_logic_1164. all;
entity mux4 is
port (input: in std_logic_vector(3 downto 0);
sel: in std_logic_vector(1 downto 0);
y: out std_logic);
end mux4;
architecture rtl of mux4 is
begin
process(input, sel)
begin
if(sel="00") then y<=input (0);
elsif (sel="01") then y<=input(1);
elsif (sel="10") then y<=input(2);
else y<=input(3);
end if;
end process;
end rtl;
if_then_elsif语句中隐含了优先级别的判断，最先出现的条件优先级最高，可用于设计具有优先级的电路。如8-3优先级编码器。
library ieee；
use ieee.std_logic_1164.all；
entity coder is
port(input:in std_ logie vector(7 downto 0);
output:out std logic vector(2 downto 0));
end coder;
architecture art of coder is
begin
process(input)
begin
if input(7)='0' then
output<="000";
elsif input(6)='0' then
output<="001";
elsif input(5)='0' then
output<="010";
elsif input(4)='0' then
output<="011";
elsif input(3)='0' then
output<"100";
elsif input(2)='0' then
output<="101";
elsif input(1)='0' then
output<="110";
else
output<="111";
end if;
end process;
end art;
- case 语句
case 语句常用来描述总线或编码、译码行为。可读性比if语句强。
格式如下：
case 表达式 is
when 分支条件=>顺序处理语句；
when分支条件=>顺序处理语句；
when分支条件=>顺序处理语句；
end case；
其中的分支条件可有以下的形式：
when 值=>顺序处理语句；
when 值 to 值=>顺序处理语句；
when 值|值|值…|值=>顺序处理语句;
以上三种方式的混合;
when others=>顺序处理语句；
Case语句使用注意：
1）分支条件的值必须在表达式的取值范围内。
2）两个分支条件不能重叠。
3）CASE语句执行时必须选中，且只能选中一个分支条件。
4）如果没有others分支条件存在，则分支条件必须覆盖表达式所有可能的值。
对std_logic，std_logic_vector数据类型要特别注意使用others分支条件。
例：用case语句描述四选一电路
library ieee;
use ieee. std _logic_1164.all;
entity mux4 is
port(a,b,i0,i1,i2,i3: in std_logic;
q: out std_logic);
end mux4;
architecture mux4_behave of mux4 is
signal sel: std_logic_vector(1 downto 0);
begin
process(a,b,i0,i1,12,i3)
begin
sel<=b & a;
case sel is
when "00"=>q<=i0;
when "01"=>q<=i1;
when "10"=>q<=i2;
when"11"=>q<=i3;
when others =>'x';
end case;
end process;
end mux4_behave;
例：case语句的误用
signal value:integer range 0 to 15；
signal out_1:bit；
case value is --缺少when条件语句
end case
case value is --分支条件不包含2到15
when 0=>out 1<=‘1’；
when 1=>out 1<='0'；
end case；
case value is --在5到10上发生重叠
when 0 to 10=>out 1<=‘1’；
when 5 to 15=>out 1<=‘0'；
end case；
例：根据输入确定输出值
library ieee；
use ieee.std_logic_1164.all;
entity mux41 is
port（s4，s3，s2，s1：in std_logic；
z4，z3，z2，z1：out std logic）；
end mux41；
architecture art of mux41 is
signal sel:integer range 0 to 15；
begin
process(s4,s3,s2,s1)
begin
sel<=0;
if s1='1' then sel<=sel+1;
elsif s2='1' then sel<=sel+2;
elsif s3='1' then sel<=sel+4;
elsif s4='1' then sel<=sel+8;
else null;
end if;
z1<='0';z2<='0'; z3<='0';z4<='0';
case sel is
when 0=>z1<='1';
when 1|3=>z2<='1';
when 4 to 7|2=>z3<='1';
when others =>z4<='1';
end case;
end process;
end art;
- Loop语句
loop语句与其它高级语言中的循环语句相似。Loop语句有三种格式。
1）无限loop语句
[loop label]：LOOP
-sequential statement
EXIT loop_label；
END LOOP；
VHDL重复执行loop循环内的语句，直至遇到exit 语句结束循环。
L2:loop
a:=a+1;
exit L2 when a>10;
end loop L2;
2）for.…loop语句
[标号]：for 循环变量 in 离散范围 loop
顺序处理语句；
end loop[标号]；
特点：
①循环变量是loop内部自动声明的局部量，仅在loop内可见。
②离散范围必须是可计算的整数范围：
整数表达式 to 整数表达式
整数表达式 downto 整数表达式

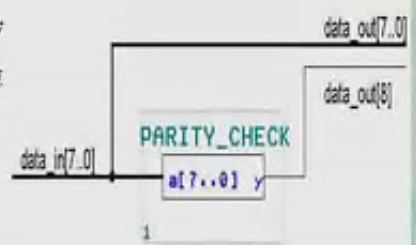

例：用for…loop语句描述的8位奇偶校验电路
library ieee；
use ieee.std_logic_1164.all；
entity parity_check is
port（a:in std_logic_vector（7 downto 0）；
y:out std_logic）；
end parity_check；
architeeture rtl of parity_check is
begin
process（a）
variable tmp:std_logic；
begin
tmp：='1'；--奇校验
for i in 0 to 7 loop
tmp：=tmp xor a（i）；
end loop；
y<=tmp；
end process；
end rtl；

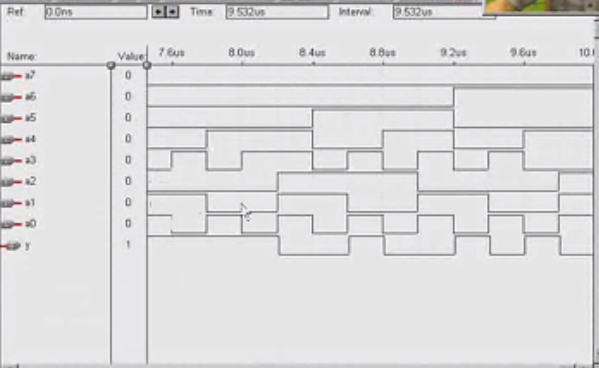

仿真结果：
将tmp变量的初始值改为‘0’，则为偶校验电路。
3）while…loop语句
[标号]：while 循环条件 loop
顺序处理语句；
end loop[标号];
例：
sum：=0；
i：=0；
abcd:while（i<10）loop
sum：=sum+i；
i：=i+1；
end loop abcd；
注：循环变量i需事先定义、赋初值，并指定其变化方式。==一般综合工具不支持while…loop语句。==而for循环语句一般是可综合的。
例：用while…loop 语句描述的8位奇偶校验电路
library ieee;
use ieee.std_logic_1164.all;
entity parity_check is
port(a: in std_logic_vector(7 downto 0);
y: out std_logic);
end parity_check;
architecture behav of parity_check is
begin
process(a)
variable tmp:std_logic;
variable i: integer;
begin
tmp:='0';i:=0;
while(i<8) loop
tmp:=tmp xor a(i);
i:=i+1;
end loop;
y<=tmp;
end process;
end behav;
- Next语句
在loop语句中next语句用来跳出本次循环。
格式：
next [标号] [when 条件表达式]；
分三种情况：
1）next;
无条件终止当前的循环，跳回到本次循环LOOP语句开始处，开始下次循环。
2）next [标号]：
无条件终止当前的循环，跳转到指定标号的LOOP语句开始处，重新开始执行循环操作。
3）next [标号] [when条件表达式]；
当条件表达式的值为true，则执行next语句，进入跳转操作，否则继续向下执行。
例：
L1:while i<10 loop
L2:while j<20 loop
next L1 when i=j;
end loopL2;
end loopL1;
例：
LX: for cnt_value in 1 to 8 loop
S:a(cnt_value):='0';
k:=0;
L_Y:loop
S2:b(k):='0';
next L_X when(e>f);
S3:b(k+8);='0';
k:=k+1;
next loop L_Y;
next loop L_X;
- Exit 语句
exit 语句将结束循环状态。
格式：
exit [标号] [when 条件表达式]；
next语句与exit语句的格式与操作功能非常相似，区别是：next语句是跳向loop语句的起始点，而exit语句则是跳向loop语句的终点。
例：
process(a)
variable int a:integer;
begin
int_a:=a;
for i in 0 to max_ limit loop
if(int_a<=0) then
exit;
else int_a:=int_a-1;
end if;
end loop;
end process;
例：
signal a,b: std_logic_vector(3 downto 0);
signal a_less_than_b: boolean;
......
a_less_than_b <= false;
for I in 3 downto 0 loop
if a(I) = '1' and b(I) = '0' then
a_less_than_b <= false;
exit;
elsif a(I) = '0' and b(I) = '1' then
a_less_than_b <= true;
exit;
else null;
end if;
end loop;
1.4.3 wait语句
进程在仿真时的两个状态：执行或挂起。
进程状态的变化受wait 语句或敏感信号量变化的控制。
可设置4种不同的条件：
wait–无限等待
wait on–敏感信号量变化（仿真中用的多一些）
wait until–条件满足（可综合）
wait for–时间到
- wait on语句
格式：
wait on 信号[，信号]；
例：以下两种描述是完全等价的
process(a,b)
begin
y<=a and b;
end process;
process
begin
y<=a and b;
wait on a,b;
end process;
敏感信号量列表和wait 语句只能选其一，两者不能同时使用。
2. wait until语句（可综合）
格式：
wait until 表达式；
当表达式的值为“真”时，进程被启动，否则进程被挂起。
wait until语句的三种表达方式：
wait until 信号=value；
wait until 信号’event and 信号=value；
wait until not（信号’stable）and 信号=value；
时钟信号clk的上升沿的描述：
wait until clk=‘1’；
wait until rising_edge（clk）；
wait until clk’event and clk=‘1’；
wait until not（clk’stable）and clk=‘1’；
由以上描述可实现相同的硬件电路结构。
例：用wait until语句描述时钟沿，实现D触发器
architecture rtl of d is
begin
process
begin
wait until clk'event and clk='1';
q<=d;
end process;
end rtl:
例：求平均电路
process
begin
wait until clk' event and clk='1';
ave<=a;
wait until clk' event and clk='1';
ave<=ave.+a;
wait until clk' event and clk='1';
ave=ave+a;
wait until clk' event and clk='1';
ave<=(ave+a)/4;
end process;
例：同步复位功能电路
process
begin
rst loop:loop
wait until clk event and clk='1';
if rst='1' then
x<=0;
else
x<=a;
end if;
end loop rst_loop;
end process;
1.4.4子程序调用语句
定义：子程序是独立的、有名称的算法。
过程（Procedure）和函数（Function）
过程：0个或多个in、inout、或out参数。
函数：0个或多个in参数，一个return值。
子程序首：指明其名称、参数及返回值。
子程序体：描述子程序要实现的功能。
子程序调用：在任何地方(并行或顺序执行区域)根据其名称调用子程序
过程调用：
procedure name（
[parameter_name =>] expression
{,[parameter_name=>]expression}）；
函数调用：
function_name（
[parameter_name =>] expression
{,[parameter_name=>]expression}）；
1.4.5 return 语句
return语句只能用于子程序中，并用来终止一个子程序的执行。
格式：return [表达式]；
分为：1）return；用于过程，只是结束过程，不返回任何值。
2）return 表达式；用于函数，并且必须返回一个值。
例：用于过程的return语句
procedure rs(s,r: in std_logic;
q,nq: inout std_logic) is
begin
if s='1' and r='1' then
report "forbidden state:s and r are equal to '1' ";
return;
else
q<=s and nq after 5 ns;
nq<=r and q after 5 ns;
end if;
end procedure rs;
例：用于函数的return语句
function opt(a,b,sel:std_logic)
return std_logic is
begin
if sel='1' then
return(a and b);
else
return(a or b);
end if;
end function opt;
1.4.6 null语句
null为空语句，不作任何操作。格式：null；
entity ex15 is
port (control: in integer range 0 to 7;
a: in bit;
z:out bit);
end ex15;
architecture behav of ex15 is
begin
process(control, a)
begin
z<=a;
case control is
when 0|7 => z <= not a;
when others => null;
end case;
end process;
end behav;
1.4.7 其它语句和说明
属性（attribute）描述：属性是某一对象的特征表示，是一个内部预定义函数。格式为：对象名’属性标识符
综合器支持的属性有：left、right、high、low、range、rverse_range、length、event、stable
属性’event:
对在当前的一个极小的时间段Δ内发生的事件的情况进行检测。
如发生事件，则返回true，否则返回false。
发生事件：信号电平发生变化。

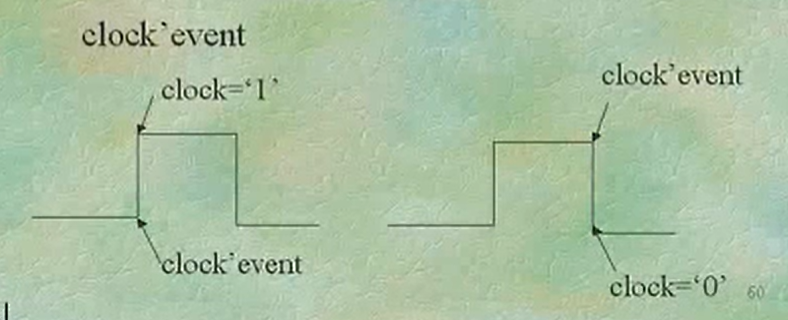

时钟信号的上升沿描述：clock‘event and clock=‘1’
时钟信号的下降沿描述：clock’event and clock=‘0’
上升沿触发器描述：
process（clock）
begin
if clock'event and clock = '1' then
q<=data;
end if;
end proess;
属性’stable
属性’stable的测试功能与event刚好相反，信号在Δ时间段内无事件发生，则返回true，否则返回false。
以下两语句的功能相同：
clock’event and clock=‘1’
not（clock’stable）and clock=‘1’
- 参考资料：
【考研】EDA技术(vhdl技术) - 其他教程：
VHDL硬件描述语言学习笔记（一）
VHDL硬件描述语言学习笔记（二）
VHDL硬件描述语言学习笔记（三）
最后
以上就是神勇红牛为你收集整理的VHDL硬件描述语言学习笔记（二）的全部内容，希望文章能够帮你解决VHDL硬件描述语言学习笔记（二）所遇到的程序开发问题。
如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
发表评论 取消回复
