使用EDA工具Synopsys2018常见问题与注意事项

最近陆续有同学虚拟机出现了一些问题，我将虚拟机在使用过程中存在的常见问题，做一个总结。

问１：下载虚拟机压缩包后如何解压？需要一个一个去解压嘛？

答：解压时只需解压part01即可，剩下的压缩包都会都会自动解压完成。

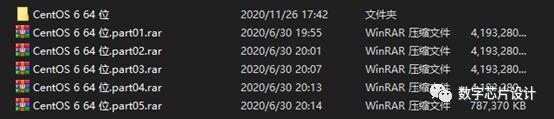

解压成功后的文件：

问２：虚拟机导入启动后license失效问题？

答：解压完虚拟机导入到VMware Workstation Pro中一定要选择我已移动该虚拟机，否则License无法启动，导致EDA工具无法使用。如果已经导入需要删除源文件，重新解压虚拟机导入即可，选择我已移动该虚拟机。

问３：普通用户密码和root用户密码？

答：虚拟的登录密码和root权限的密码都是eda2018

问４：如何才能恢复虚拟机的初始状态？

答：root密码权限很高，容易导致误删除文件，系统崩溃，所以建议大家设置快照，如下图所示。快照就是将你的系统保存到保存的这个时刻，如果系统崩溃可以通过恢复快照，恢复到这一个时刻。注意将数据导出，防止数据丢失。

问５：EDA工具虚拟机中的位置和目录在哪里？

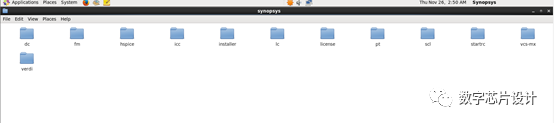

答：/tools/synopsys

这个目录下，由于在使用DC综合时需要指定相应的路径，所以在这个目录下查找即可。由于我们只是使用这些工具，切勿移动和更改这个目录下的任何文件。

问6：EDA工具虚拟机中如何打开和使用？

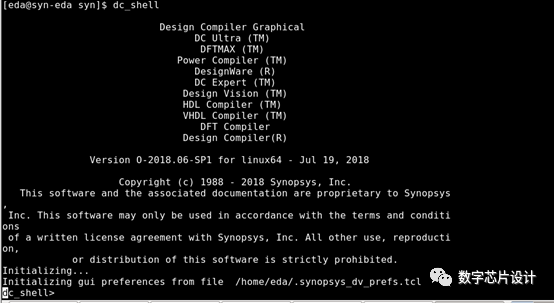

答：在/home/eda/的用户目录下，打开终端，新建文件夹，进入文件夹以后，输入相应的EDA工具的命令。例如：打开DC综合工具。S家的数字设计工具链很多包括从前端设计到后端。每个工具都需要学习如何使用。（在后期公众号会出系列教程）。

问7：如果我想学习DC需要工艺库怎么办？如何导入虚拟机？

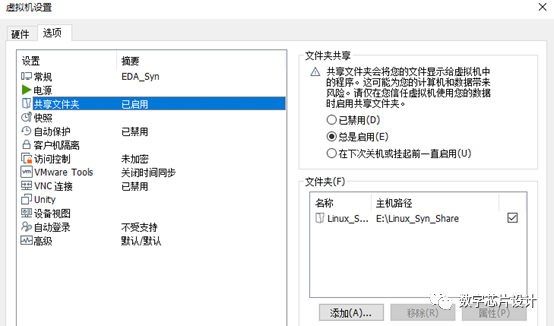

答：DC综合时需要提供相应的工艺库，由于需求不同，当时安装虚拟机时并没有导入虚拟机（如果有同学需要可以去EETOP网站下载学习），导入虚拟机需要设置共享文件夹，共享文件夹就是在Linux和Windows都可以访问的文件夹，可以作为虚拟机和windows的之间文价交互。可以通过这种方式来导入工艺库文件。

然后在虚拟机的/mnt/hgfs文件目录下，即可找到共享文件。

问8：Linux使用产生的文件变多，如何才能给虚拟机瘦身？

方法一：VMware自带的清理磁盘
这个方法是VMware自带，具有普适性，对快照等文件不造成影响。
步骤如下：
1、将要清理的虚拟机关机。
2、右键该虚拟机——>管理——>清理磁盘，VMware会自动提示可清理的磁盘大小，点击确定等待清理完毕即可。

方法二：VMware自带的碎片整理和压缩
这个方法也是VMware自带，具有普适性，对快照等文件不造成影响。碎片整理花费时间可能比较长，有个心理准备。
步骤如下：
右键该虚拟机——>设置——>硬件——>硬盘——>碎片整理，整理完成后，点击压缩。

转载于:https://www.cnblogs.com/dingjiaoyang/p/11162299.html

大家有任何问题欢迎私信博主或者在后台留言
