概述

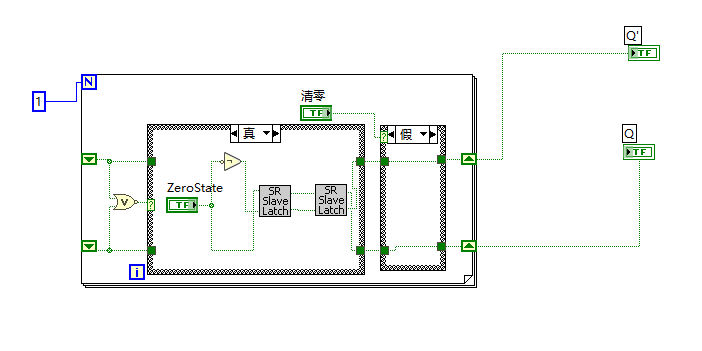

程序构成如图：
JK触发器由主从的sr寄存器组合实现

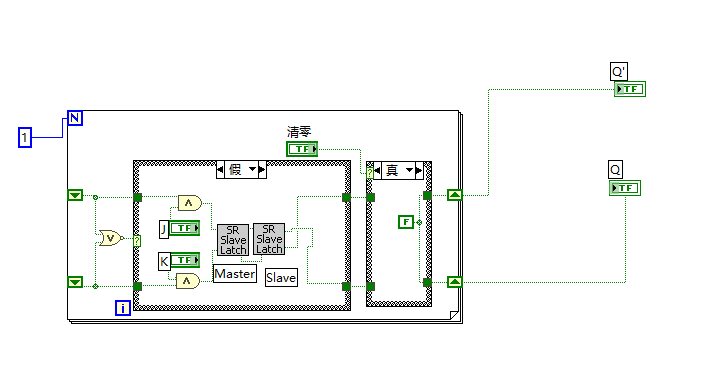

JK触发器部分：

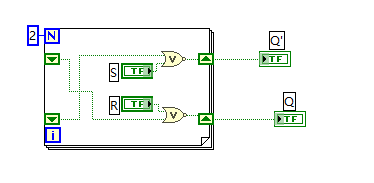

SR寄存器部分：
两个SR主从寄存器只是名字不同
程序文件目录如下：
解决问题
5. Проектирование цифрового последовательностного преобразователя автоматизированной системы измерений, испытаний и контроля.（使A-F状态循环）
A=0=000
B=5=101
C=7=111
D=3=011
E=1=001
F=6=110
解决步骤：

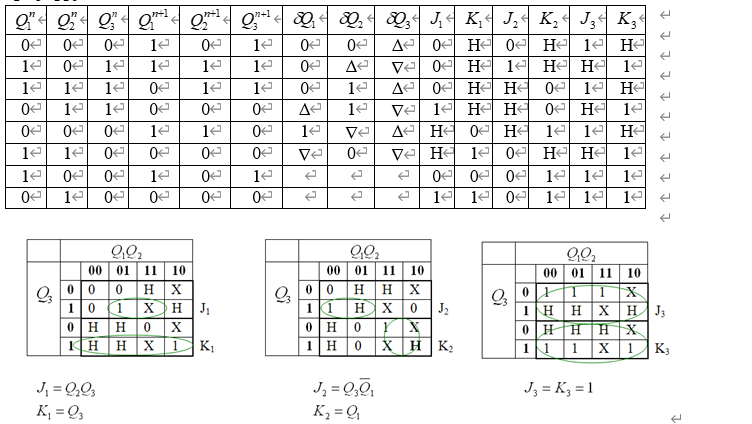

1、得到jk触发器的逻辑函数（参考康华光的数字电子技术第六版6.3节同步时序电路的设计）
值得注意的是因为循环的状态A-F一共6个<2^3所以有两个无用的状态因此需要检查自校正能力
2、修改程序文件

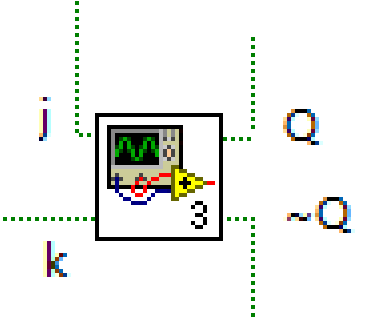

JK触发器接口如下：
根据逻辑函数更改JK触发器的连接方式
全部文件的百度盘：
链接：https://pan.baidu.com/s/1nO3zRo8xmU5d7WIRISwySQ
提取码：u4uh
复制这段内容后打开百度网盘手机App，操作更方便哦
