Vivado IP核使用 Ln(x)函数计算

134 阅读 0 评论 89 点赞

我是靠谱客的博主称心毛巾，这篇文章主要介绍Vivado IP核使用 Ln(x)函数计算，现在分享给大家，希望可以做个参考。

IP核设置

Ln(x)函数计算IP核设置为一个组合电路模块，不需要时钟

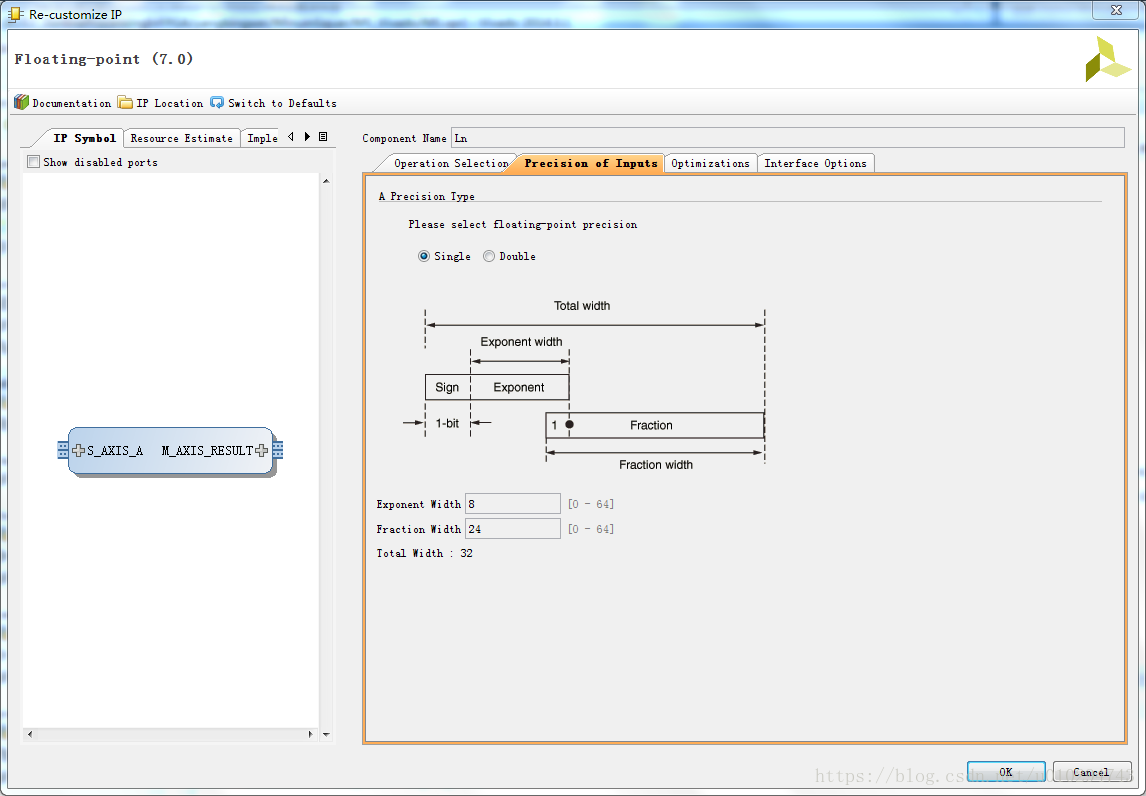

这里写图片描述

1529464334487

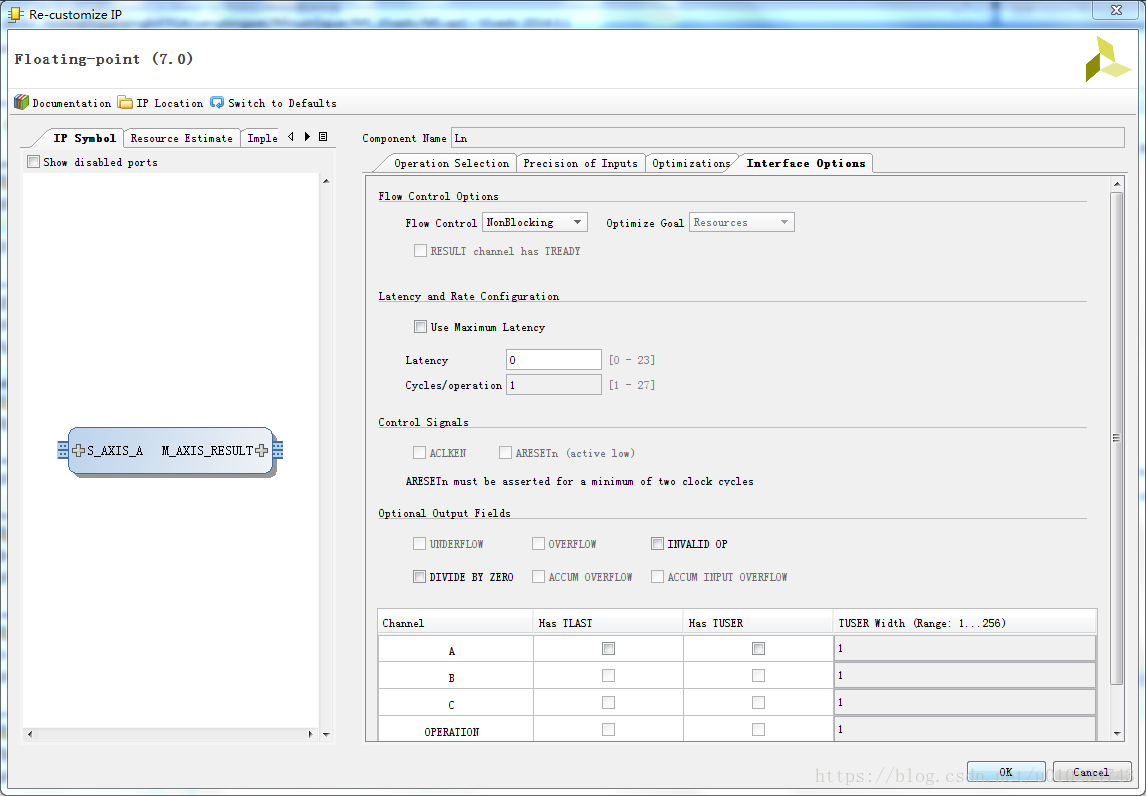

这里写图片描述

1529464353429

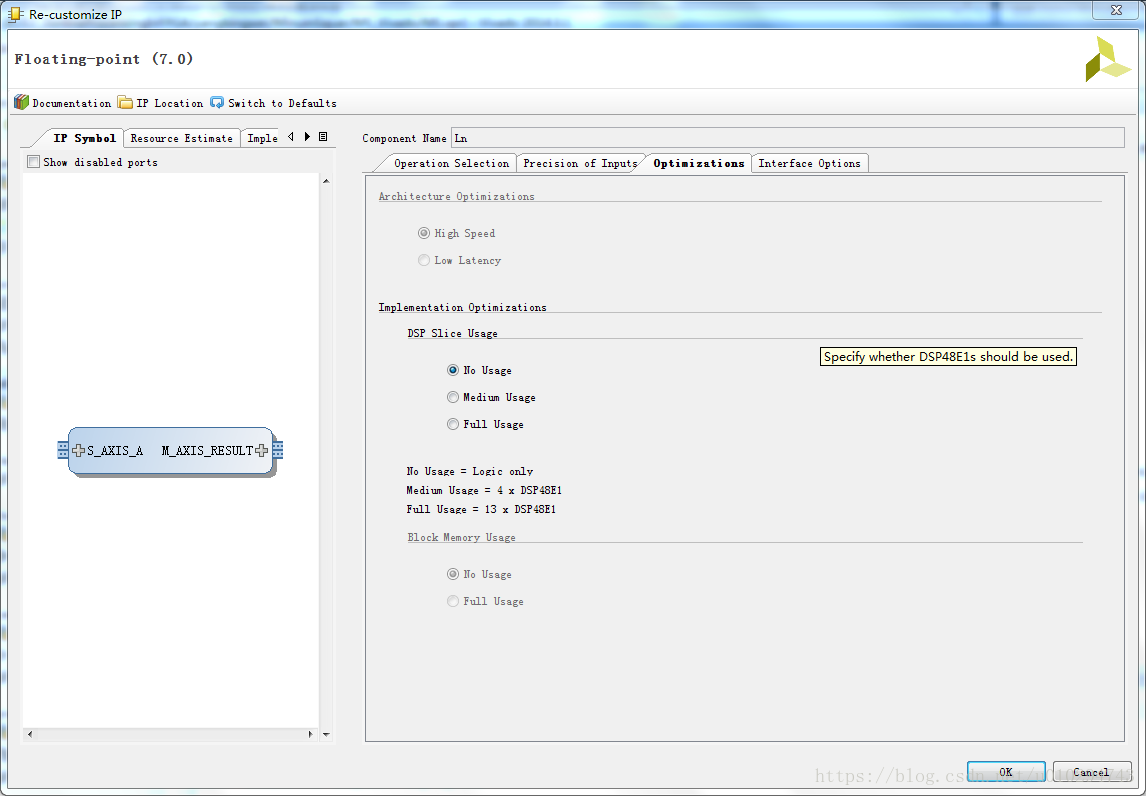

这里写图片描述

测试代码

复制代码

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2018/06/19 15:45:55
// Design Name:
// Module Name: MS
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//

module MS(
    input clk,
    input rst,
    input [31:0] din
    );
    //reg clk;
    //Ln函数寄存器，浮点数输入
   reg in_valid;
   reg [31:0] Ln_indata;
   wire out_valid;
   wire [31:0] Ln_outdata;
    Ln Ln (
      .s_axis_a_tvalid(in_valid),            // input wire s_axis_a_tvalid
      .s_axis_a_tdata(Ln_indata),              // input wire [31 : 0] s_axis_a_tdata
      .m_axis_result_tvalid(out_valid),  // output wire m_axis_result_tvalid
      .m_axis_result_tdata(Ln_outdata)    // output wire [31 : 0] m_axis_result_tdata
    );
    always@(clk)
    if(!rst)
        begin
           Ln_indata<=32'b0;
           in_valid<=1'b0;
        end
    else
        begin
            Ln_indata<=din;
            in_valid<=1'b1;
        end

endmodule

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2018/06/19 15:45:55
// Design Name:
// Module Name: MS
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module MS(
    input clk,
    input rst,
    input [31:0] din
    );
    //reg clk;
    //Ln函数寄存器，浮点数输入
   reg in_valid;
   reg [31:0] Ln_indata;
   wire out_valid;
   wire [31:0] Ln_outdata;
    Ln Ln (
      .s_axis_a_tvalid(in_valid),            // input wire s_axis_a_tvalid
      .s_axis_a_tdata(Ln_indata),              // input wire [31 : 0] s_axis_a_tdata
      .m_axis_result_tvalid(out_valid),  // output wire m_axis_result_tvalid
      .m_axis_result_tdata(Ln_outdata)    // output wire [31 : 0] m_axis_result_tdata
    );
    always@(clk)
    if(!rst)
        begin
           Ln_indata<=32'b0;
           in_valid<=1'b0;
        end
    else
        begin
            Ln_indata<=din;
            in_valid<=1'b1;
        end

endmodule

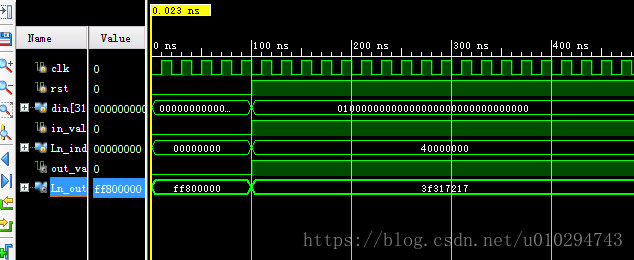

testbench

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2018/06/19 16:53:43
// Design Name:
// Module Name: MS_tb
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module MS_tb(

    );
    reg clk;
    reg rst;
    reg[31:0] din;
    MS ms(
        .clk(clk),
        .rst(rst),
        .din(din)
        );
    initial
        begin
            clk =1'b0;
            rst =1'b0;
            din=32'b0;
          #100
            rst=1'b1;
            din=32'h40000000;
        end
    always #10 clk=~clk;
endmodule
