爱上设计——PlantUML

正经学徒，佛系记录，不搞事情

想做一个晋级的程序员，画图设计是迟早要面对的，早点接受现实，养成先design后coding的好习惯，不然永远都是个野路子

推荐一个很适合画UML的工具PlantUML，语法简单，多平台集成，通过简单的代码即可画出漂亮的图，再也不用手动去画那些不对齐强迫症看着难受，对齐又老花时间的各种图了

类似这种的工具有很多，CSDN也自带了画UML的语法，就仁者见仁，想用哪个用哪个

官网：https://plantuml.com/zh/
官网很随意，功能很强大，这里以时序图为例，主要是推荐给朋友们使用

工欲善其事必先利其器，PlantUML支持很多很多种形式的工具来编写生成

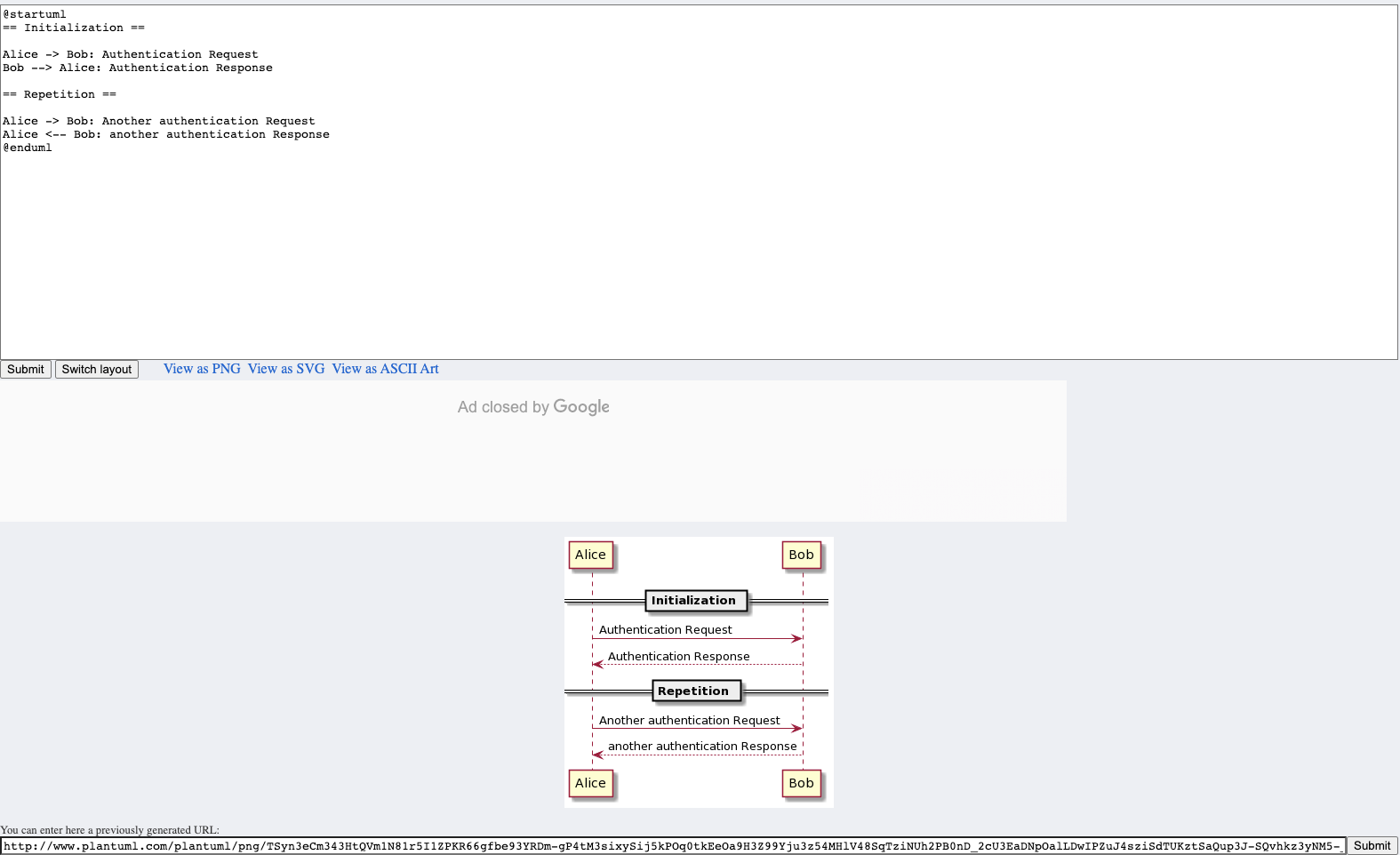

• 最简单就是直接使用浏览器来编写生成：http://www.plantuml.com/plantuml/uml

优点：方便
缺点：广告多，运行就刷新页面

这里推荐借助IDE的插件，具有一定的代码提示，能够实时查看编写效果

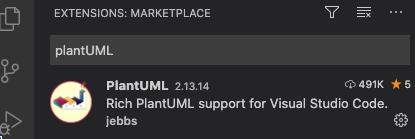

• VSCODE

安装如下插件

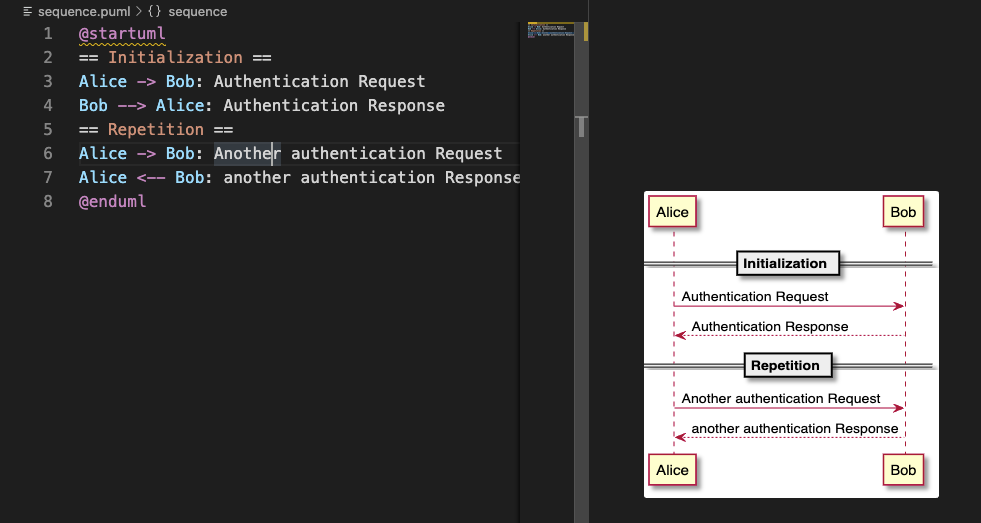

创建puml后缀文件，编写代码，window键+D或者option键+D运行，运行后即可实时编写查看效果

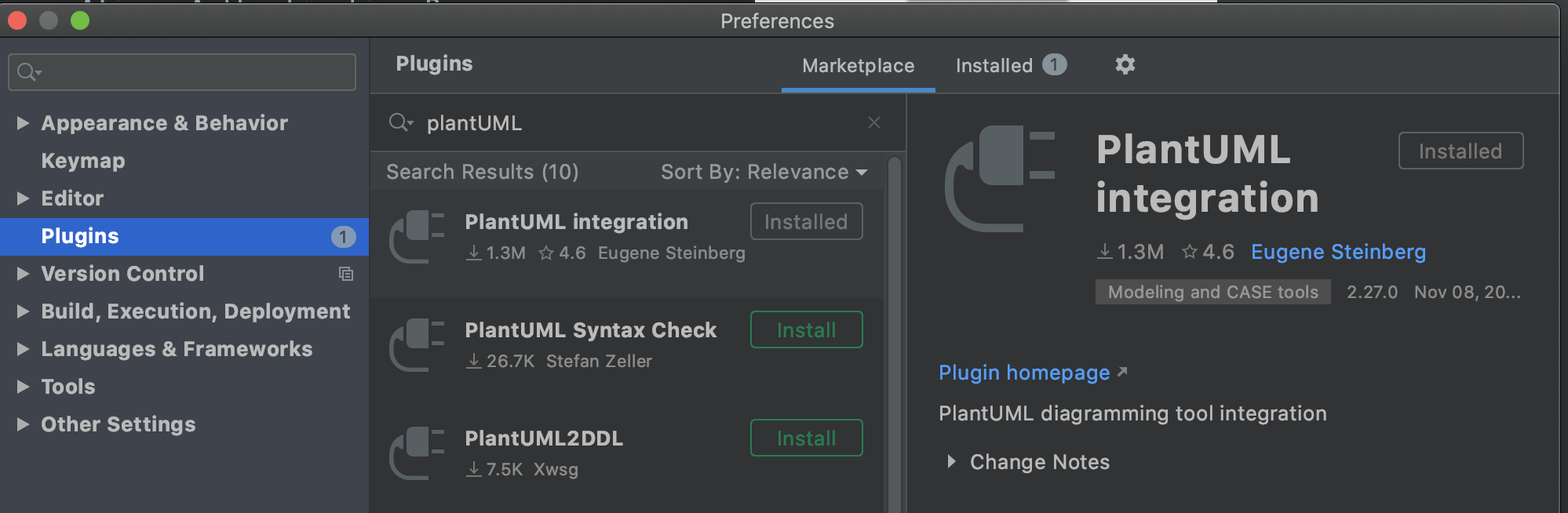

• IDEA

安装如下插件

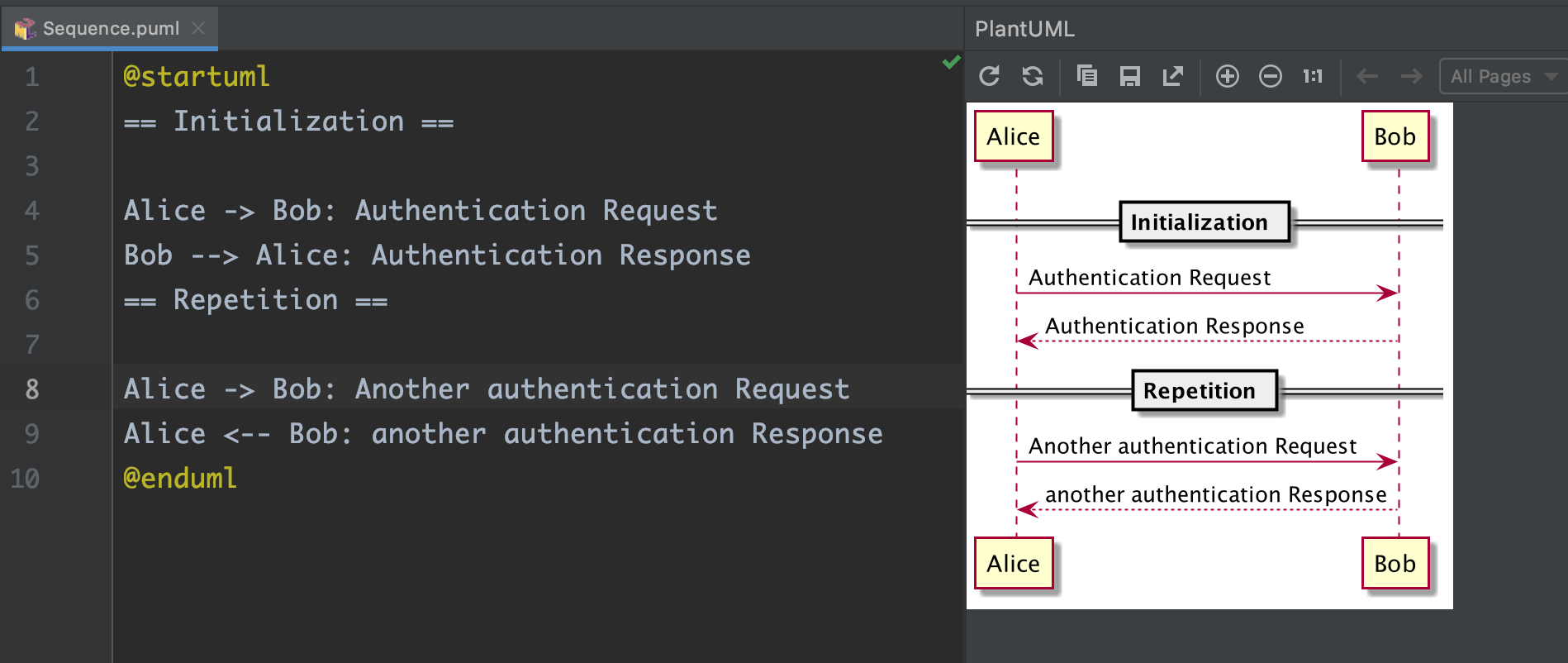

创建puml后缀文件，编写代码可直接实时查看效果

个人更推荐使用IDEA，实时响应的速度更快，但是如果是非后端人员也不是很有必要特意装一个IDEA，简单的vscode就好

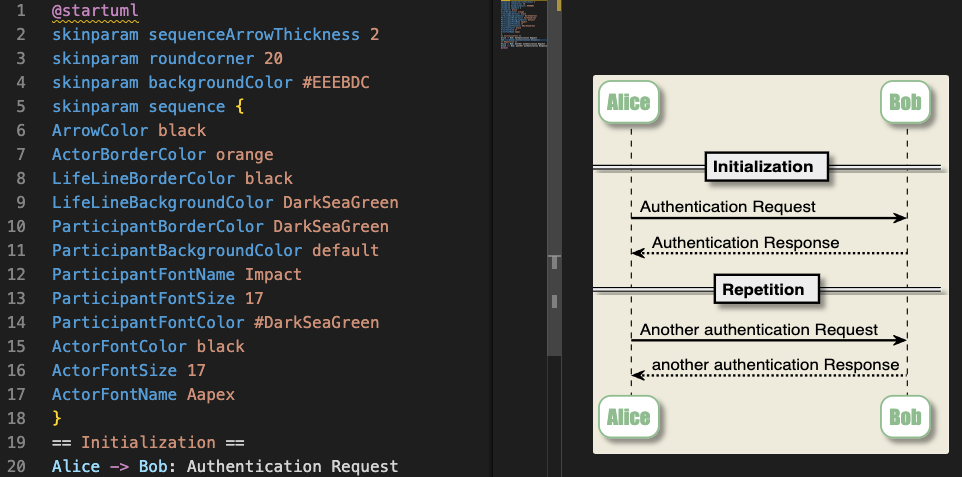

最后是样式问题，默认样式确实不怎么样，但是PlantUML支持自定义样式，我觉得这个样式就挺好看，可以参考使用，不喜就自己动手设计，丰衣足食

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
@startuml
skinparam sequenceArrowThickness 2
skinparam roundcorner 20
skinparam backgroundColor #EEEBDC
skinparam sequence {
ArrowColor black
ActorBorderColor orange
LifeLineBorderColor black
LifeLineBackgroundColor DarkSeaGreen
ParticipantBorderColor DarkSeaGreen
ParticipantBackgroundColor default
ParticipantFontName Impact
ParticipantFontSize 17
ParticipantFontColor #DarkSeaGreen
ActorFontColor black
ActorFontSize 17
ActorFontName Aapex
}
== Initialization ==
Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response
== Repetition ==
Alice -> Bob: Another authentication Request
Alice <-- Bob: another authentication Response
@enduml

最后注意事项：

如果是画类图，需要注意提前安装 graphviz，否则会出现提示dot文件找不到的提示

官网安装：http://www.graphviz.org/download/
