概述

Canvas绘图有三个基本要素：Canvas、绘图坐标系以及Paint

*Canvas是画布，我们通过Canvas的各种drawXXX方法将图形绘制到Canvas上面，

*在drawXXX方法中我们需要传入要绘制的图形的坐标形状，

*还要传入一个画笔Paint

Canvas坐标系与绘图坐标系

Canvas绘图中牵扯到两种坐标系：Canvas坐标系与绘图坐标系。

Canvas坐标系
Canvas坐标系指的是Canvas本身的坐标系，Canvas坐标系有且只有一个，且是唯一不变的，其坐标原点在View的左上角，从坐标原点向右为x轴的正半轴，从坐标原点向下为y轴的正半轴。
绘图坐标系
Canvas的drawXXX方法中传入的各种坐标指的都是绘图坐标系中的坐标，而非Canvas坐标系中的坐标。默认情况下，绘图坐标系与Canvas坐标系完全重合，即初始状况下，绘图坐标系的坐标原点也在View的左上角，从原点向右为x轴正半轴，从原点向下为y轴正半轴。但不同于Canvas坐标系，绘图坐标系并不是一成不变的，可以通过调用Canvas的translate方法平移坐标系，可以通过Canvas的rotate方法旋转坐标系，还可以通过Canvas的scale方法缩放坐标系，而且需要注意的是，translate、rotate、scale的操作都是基于当前绘图坐标系的，而不是基于Canvas坐标系，一旦通过以上方法对坐标系进行了操作之后，当前绘图坐标系就变化了，以后绘图都是基于更新的绘图坐标系了。也就是说，真正对我们绘图有用的是绘图坐标系而非Canvas坐标系。

关于canvas的一些 api：

方法4：

 drawBitmapMesh(Bitmap bitmap, int meshWidth, int meshHeight, float[] verts, int vertOffset, int[] colors, int colorOffset, Paint paint)

网格扭曲，水波等的绘制
知识：https://www.zybuluo.com/cxm-2016/note/506317

canvas.drawRoundRect 画圆角矩形。

方法1：

 drawRoundRect(RectF rect, float rx, float ry, Paint paint)

方法2:

 drawRoundRect(float left, float top, float right, float bottom, float rx, float ry, Paint paint)

对参数的解释：
- rx,ry 表示 left 到 left+rx 与 left 到 left+ry 所围区域做弧，其余三个角类似，当 rx=ry>=(right-left)/2 时表示画一个半径为 rx(ry) 的圆（刚好外接一个矩形）

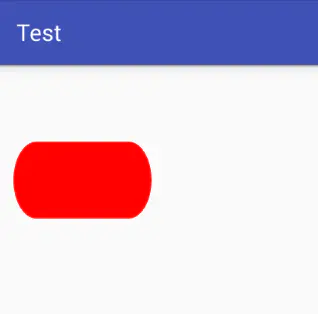

例子

方法1:

      mPaint.setAntiAlias(true);
      mPaint.setColor(Color.RED);
      RectF mRecf = new RectF(20, 100, 200, 200);
      canvas.drawRoundRect(mRecf, 30, 50, mPaint);

canvas.drawText （这里的Y 轴坐标，其实是那个文字的基线。）

方法1:

 drawText(String text, float x, float y, Paint paint)

在 x,y 位置开始画 text
注意：其中 y 表示文字的基线(baseline )所在的坐标,说白了就是我们小学写字用的那种带有横线的本子(一般都是按照一条基线来写字是吧？)，用于规范你写的字是否成一条直线，否则很多人写着写着就往上飘了。而 x 坐标就是文字绘制的起始水平坐标，但是每个文字本身两侧都有一定的间隙，故实际文字的位置会比 x 的位置再偏右侧一些。

图:
基线类似下图深绿色的横线


canvas的变幻操作（这部分的操作是之前不知道的）

canvas的保存与恢复

解释：用来保存或恢复 Canvas 的状态
作用：save 之后可以调用 Canvas 的平移、放缩、旋转、错切、裁剪等对当前画布进行操作,再进行相应的绘制，避免影响画布上已绘制的 view，配合 canvas.restore()(将当前画布恢复到初始状态) 使用

canvas的变幻操作

canvas.translate

方法:

 canvas.translate(float dx, float dy)

作用：移动当前画布水平距离 dx，竖直距离 dy

例子:

 mPaint.setAntiAlias(true);
 mPaint.setColor(Color.RED);
 canvas.drawColor(Color.BLUE);
 canvas.translate(100,100);
 canvas.drawCircle(0,0,50,mPaint);


canvas.scale

方法1:
```
 canvas.scale(float sx, float sy)
```

作用：sx、sy 是 x、y 方向上缩放的倍数,画布缩放后，再画出的图片相应的坐标都会进行缩放

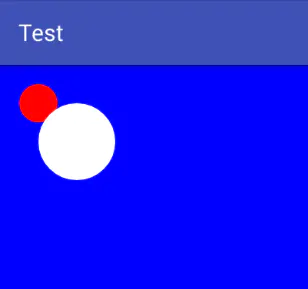

例子:

 mPaint.setAntiAlias(true);
 mPaint.setColor(Color.RED);
 canvas.drawColor(Color.BLUE);
 canvas.save();
 canvas.scale(0.5f,0.5f);//x,y均缩小一半
 canvas.drawCircle(100,100,50,mPaint);
 canvas.restore();
 mPaint.setColor(Color.WHITE);
 canvas.drawCircle(100,100,50,mPaint);


方法2:

 canvas.scale (float sx, float sy, float px, float py)

作用:缩放画布并平移画布到基准点 (px,py)
对参数的解释:
- px,py 为缩放后画布新的坐标原点(也叫缩放基准点)

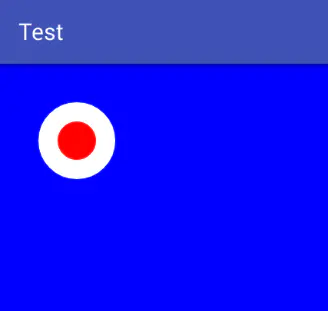

例子:

 mPaint.setAntiAlias(true);
 canvas.drawColor(Color.BLUE);
 mPaint.setColor(Color.WHITE);
 canvas.drawCircle(100,100,50,mPaint);
 canvas.save();
 canvas.scale(0.5f,0.5f,100,100);
 mPaint.setColor(Color.RED);
 canvas.drawCircle(100,100,50,mPaint);
 canvas.restore();


canvas.rotate

方法：
```
 canvas.rotate(float degrees)
```

作用：顺时针旋转当前画布一定角度，也可加入基准点坐标

例子：

 mPaint.setAntiAlias(true);
 canvas.drawColor(Color.BLUE);
 mPaint.setColor(Color.WHITE);
 canvas.drawRect(new RectF(80,80,180,180),mPaint);
 canvas.save();
 canvas.rotate(45);
 //canvas.rotate(45,200,200);
 mPaint.setColor(Color.RED);
 canvas.drawRect(new RectF(80,80,180,180),mPaint);
 canvas.restore();

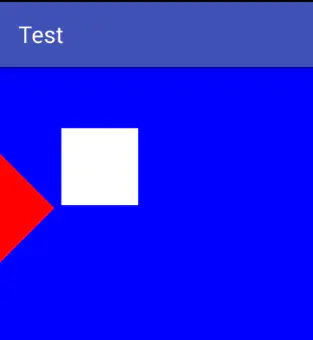

无基准点

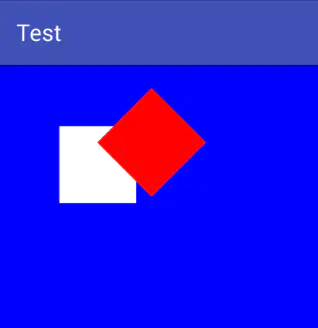

有基准点 (200，200)


canvas.skew

方法:
```
 canvas.skew(float sx, float sy)
```

作用:画布的错切

sx:将画布在 x 方向上倾斜相应的角度，sx 为倾斜角度的 tan 值；
sy:将画布在 y 轴方向上倾斜相应的角度，sy 为倾斜角度的 tan 值；
比如在 X 轴方向上倾斜45度，tan45=1;

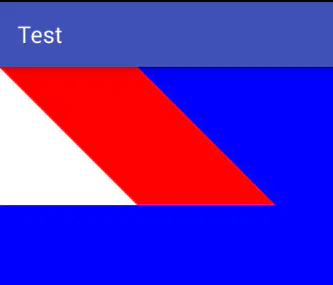

例子:

 mPaint.setAntiAlias(true);
 canvas.drawColor(Color.BLUE);
 mPaint.setColor(Color.WHITE);
 canvas.drawRect(new RectF(0,0,180,180),mPaint);
 canvas.save();
 canvas.skew(1,0);//画布X轴倾斜45度
 mPaint.setColor(Color.RED);
 canvas.drawRect(new RectF(0,0,180,180),mPaint);
 canvas.restore();
