Android实现画板功能（二）

前言

在上一片Android实现画板功能（一）文章中我介绍过用自定义view的方式实现画板功能，在这篇文章中继续讲解使用imageView，bitmap的方式实现画板功能。也是非常简单，初始化canvas，paint，创建和imageView一样大的bitmap，当手指点击屏幕时记录下初始位置，手指移动时传递当前位置，调用canvas的draw Line方法就可以实现画图的效果了。如果想要保存画出来的图片，把bitmap保存下来即可。

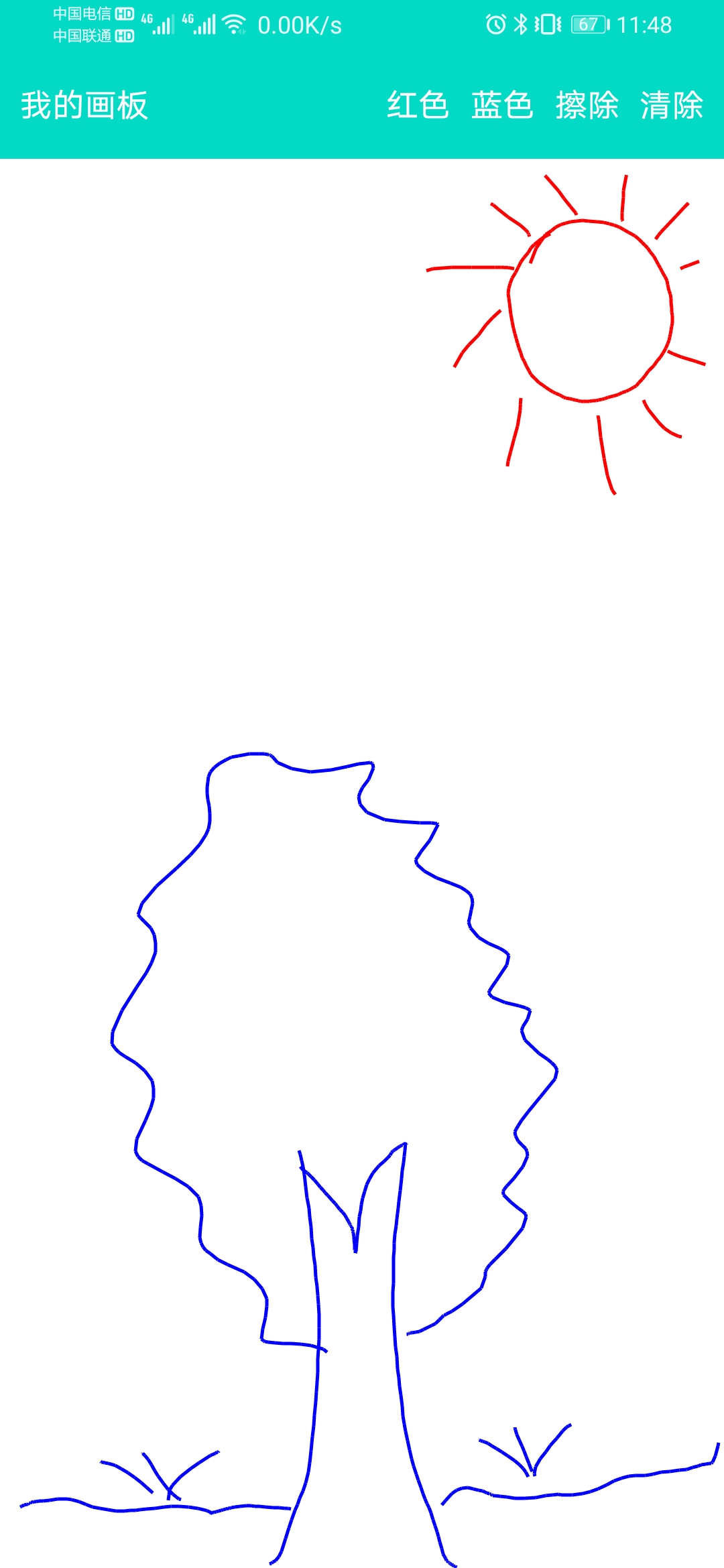

效果图

既然开发出了画板，那就随便画一点吧（画图我已经尽力了）。


 布局文件

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <RelativeLayout
        android:layout_width="match_parent"
        android:layout_height="55dp"
        android:background="@color/teal_200">

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="我的画板"
            android:layout_marginStart="10dp"
            android:layout_centerVertical="true"
            android:textColor="@android:color/white"
            android:textSize="16sp"/>


        <TextView
            android:id="@+id/text_clear"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="清除"
            android:layout_alignParentEnd="true"
            android:layout_marginEnd="10dp"
            android:layout_centerVertical="true"
            android:textColor="@android:color/white"
            android:textSize="16sp"/>

        <TextView
            android:id="@+id/text_eraser"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="擦除"
            android:layout_toStartOf="@id/text_clear"
            android:layout_marginEnd="10dp"
            android:layout_centerVertical="true"
            android:textColor="@android:color/white"
            android:textSize="16sp"/>

        <TextView
            android:id="@+id/text_blue"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="蓝色"
            android:layout_toStartOf="@id/text_eraser"
            android:layout_marginEnd="10dp"
            android:layout_centerVertical="true"
            android:textColor="@android:color/white"
            android:textSize="16sp"/>

        <TextView
            android:id="@+id/text_red"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="红色"
            android:layout_toStartOf="@id/text_blue"
            android:layout_marginEnd="10dp"
            android:layout_centerVertical="true"
            android:textColor="@android:color/white"
            android:textSize="16sp"/>

    </RelativeLayout>
    <ImageView
        android:id="@+id/image"
        android:layout_marginTop="55dp"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

    </ImageView>
</RelativeLayout>

DrawLineView

import android.annotation.SuppressLint

import android.graphics.*

import android.view.MotionEvent

import android.widget.ImageView

class DrawLineView (view: ImageView){

private var defaultPaint: Paint
private var canvas: Canvas
private var bitmap: Bitmap
private var imageView:ImageView
private var startX = 0f
private var startY = 0f

init {
    imageView = view

    bitmap = Bitmap.createBitmap(imageView.width, imageView.height, Bitmap.Config.ARGB_8888)
    canvas = Canvas(bitmap)
    canvas.drawColor(Color.WHITE)

    defaultPaint = Paint(Paint.ANTI_ALIAS_FLAG or Paint.DITHER_FLAG)
    defaultPaint.style = Paint.Style.STROKE
    defaultPaint.strokeWidth = 5f
    defaultPaint.color = Color.RED

    canvas.drawBitmap(bitmap, Matrix(), defaultPaint)
    imageView.setImageBitmap(bitmap)

    eventHandler()
}

@SuppressLint("ClickableViewAccessibility")
private fun eventHandler() {
    imageView.setOnTouchListener { _, event ->
        when (event.action) {
            MotionEvent.ACTION_DOWN -> {
                startX = event.x
                startY = event.y
            }

            MotionEvent.ACTION_MOVE -> {
                val endX = event.x
                val endY = event.y
                canvas.drawLine(startX, startY, endX, endY, defaultPaint)
                startX = event.x
                startY = event.y
                imageView.setImageBitmap(bitmap)
            }

            MotionEvent.ACTION_UP -> {

            }
        }
        true
    }
}

fun clear(){
    bitmap.eraseColor(Color.WHITE)
    imageView.setImageBitmap(bitmap)
}

fun blue(){
    defaultPaint.color = Color.BLUE
}

fun red(){
    defaultPaint.color = Color.RED
}

fun eraser(){
    defaultPaint.color = Color.WHITE
}
}

这是我自己封装的DrawLineView类，在init方法中初始化bitmap和canvas，传进来的bitmap的宽高就是imageView的宽高。然后是初始化canvas，paint。接下来是监听imageView的触摸事件。

当手指点击屏幕时记录下xy轴的位置，手指移动时只需要调用canvas的drawLine方法就可以画出一条线了。给drawLine方法传递初始位置，现在的位置和一个paint参数，我们可以控制画笔的粗细程度，颜色等。这里有朋友们可能会想，我调用的是canvas的drawLine方法，这和bitmap有什么关系呢？其实我们画的就是一个个像素点组成的位图，用bitmap来存储这些像素点。drawLine方法的任务就是把这些像素点记录在bitmap上面。最后就是把bitmap传给imageView显示出来。

MainActivity

package com.example.drawline

import androidx.appcompat.app.AppCompatActivity
import android.os.Bundle
import kotlinx.android.synthetic.main.activity_main.*

class MainActivity : AppCompatActivity() {

override fun onCreate(savedInstanceState: Bundle?) {
    super.onCreate(savedInstanceState)
    setContentView(R.layout.activity_main)

    image.post {
        val lineView = DrawLineView(image)

        text_clear.setOnClickListener { lineView.clear() }

        text_blue.setOnClickListener { lineView.blue() }

        text_red.setOnClickListener { lineView.red() }

        text_eraser.setOnClickListener { lineView.eraser() }
    }
}
}

因为创建bitmap时我们传递的了imageView的宽高，如果image View的宽高还没测量完就传到bitmap里面，这时候传递的可能是负数，这导致无法创建bitmap。所以这里先等到image View完全绘制完毕，再传递它的宽高即可。在网上看到别人用了一张背景图，然后传给bitmap的是这个背景图的大小，这也是解决办法之一。大家可以按照自己的需求选择合理的方法就可以。
