概述

在 Flutter 3.0 发布之前，我们通过《Flutter 深入探索混合开发的技术演进》盘点了 Flutter 混合开发的历史进程，在里面就提及了第一代 PlatformView 的实现 VirtualDisplay 即将被移除，而随着最近 Flutter 3.0 的发布，这个变更正式在稳定版中如期而至，所以今天就详细分析一下，新的 TextureLayer 如何替代 PlatformView 。

首先，如下图所示，简单对比 VirtualDisplay 和 TextureLayer 的实现差异，可以看到主要还是在于原生控件纹理的提取方式上。

从上图我们可以得知：

从 VirtualDisplay 到 TextureLayer ， Plugin 的实现是可以无缝切换，因为主要修改的地方在于底层对于纹理的提取和渲染逻辑；
以前 Flutter 中会将 AndroidView 需要渲染的内容绘制到 VirtualDisplays ，然后在 VirtualDisplay 对应的内存中，绘制的画面就可以通过其 Surface 获取得到；现在 AndroidView 需要的内容，会通过 View 的 draw 方法被绘制到 SurfaceTexture 里，然后同样通过 TextureId 获取绘制在内存的纹理 ；

是不是有点懵？简单地说，如下图所示：

现在 PlatformViewsController 在加载 PlatformView 时，在 createForTextureLayer 方法里会先创建一个 PlatformViewWrapper 对象，然后返回一个 TextureId 给 Dart ；
PlatformViewWrapper 本身是一个 Android 的 FrameLayout ，主要作用就是：通过 addView添加原生控件，然后在 draw 方法里通过 super.draw(surfaceCanvas);将 Android View 的 Canvas 替换成 PlatformView 创建的 SurfaceTexture 的 Canvas ；
在 Dart 层面， AndroidView 通过 TextureId 告诉 Engine 需要渲染的纹理信息，Engine 提取出前面 super.draw(surfaceCanvas); 所绘制的纹理，并渲染出来；

这里面的关键就在于 super.draw(surfaceCanvas); 。

在 PlatformView 创建时，Flutter 会为其创建一个SurfaceTexture 用于生成 Surface，相当于是在内存里新建了一个画板。

而 PlatformViewWrapper 里通过 surface.lockHardwareCanvas()获取到了这个画板的 Canvas ，也就是 surfaceCanvas ，相当于是画笔。

接着 Flutter 通过 override 了 PlatformViewWrapper 的 draw(Canvas canvas)方法，然后在 super.draw 时把默认 View 的 Canvas 替换为上面的 surfaceCanvas。

比如这时候我们需要渲染的原生控件是 TextView ，因为此时 TextView 是 PlatformViewWrapper 的子控件，所以当它绘制时，使用的画笔就会是 surfaceCanvas ，而它的界面效果就会被绘制到对应 Id 的 SurfaceTexture 里。

所以在新流程里，原生控件同样是渲染到内存，然后通过 Id 去获取纹理数据，但是对比 VirtualDisplay 它更直接，因为是直接位置到内存纹理而不是通过虚显，并且这里有个关键内容：

使用的是 lockHardwareCanvas() 而不是 lockCanvas()， lockHardwareCanvas() 需要 API 23 以上才支持，因为它支持硬件加速，而不是像 lockCanvas 一样需要频繁的 CPU 拷贝，从而提高了性能。

那我们知道，在以前的 VirtualDisplays 实现里，除了性能问题，还有控件的触摸问题，因为 AndroidView 其实是被渲染在 VirtualDisplay 中，而每当用户点击看到的 "AndroidView" 时，其实他们就真正”点击的是正在渲染的 Flutter 纹理，用户产生的触摸事件是直接发送到 Flutter View 中，而不是他们实际点击的 AndroidView。

而在 TextureLayer 的实现里，虽然控件同样是被绘制到内存，但是 PlatformViewWrapper 是真实存在布局里的 。

什么意思呢？

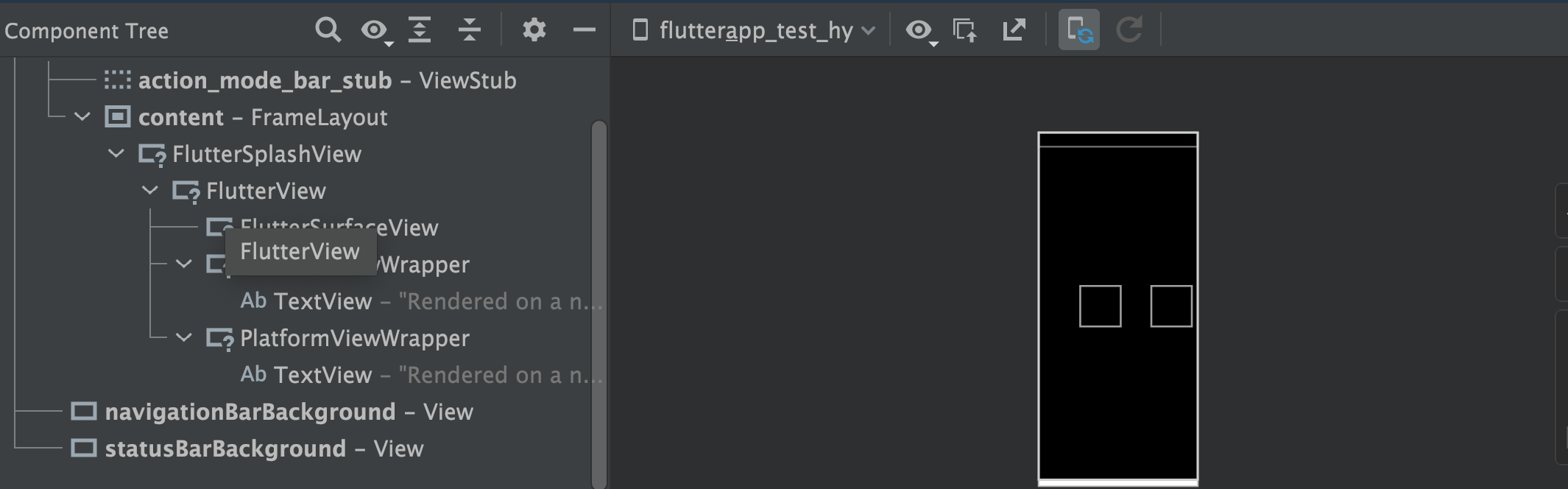

如下图所示，是将两个 TextView 通过 TextureLayer 的方式添加到 Flutter 里，然后我们通过 Android Studio 的 Layout Inspector 查看，可以看到 FlutterView 下会有两个 PlatformViewWrapper ，并且它们都有一个 TextView 的子控件。

此时因为 TextView 的子控件的 Canvas 被 Flutter 给替换了，所以在画面上看不到渲染内容，但是它们所在的位置依然可以接受点击事件。

所以在 PlatformViewWrapper 中，它 override 了 onTouchEvent 方法，并且将对应的 MotionEvent 进行封装，然后分发到 Flutter 的 Dart 层进行处理。

当然，此时 PlatformViewWrapper 的位置和大小，是通过 Dart 层的 AndroidView 传递过来的信息进行定位，而 PlatformViewWrapper 的位置其实和渲染效果没有关系，即使 PlatformViewWrapper 不在正常位置，画面也可以正常渲染，它影响的主要还是触摸事件的相关逻辑。

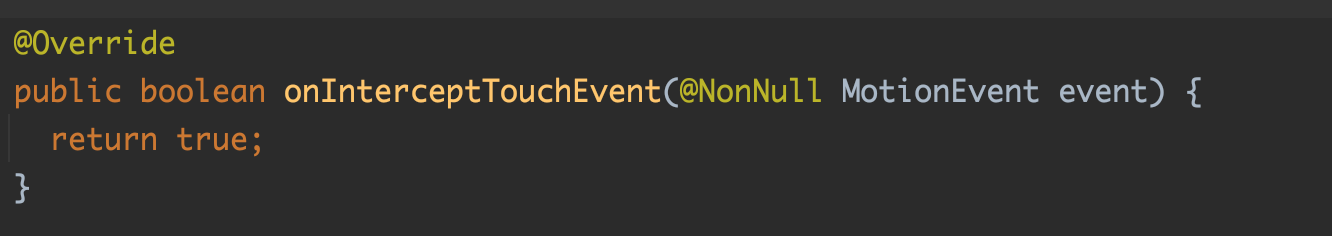

值得注意的是， PlatformViewWrapper 里的 onInterceptTouchEvent 返回了 true ，也就是触摸事件会被它拦截，而不会传递到父控件，避免了 FlutterView 收到干扰。

另外 PlatformViewWrapper 还提供了焦点相关的处理逻辑，通过接口将焦点的变化状态返回给 Dart 层。

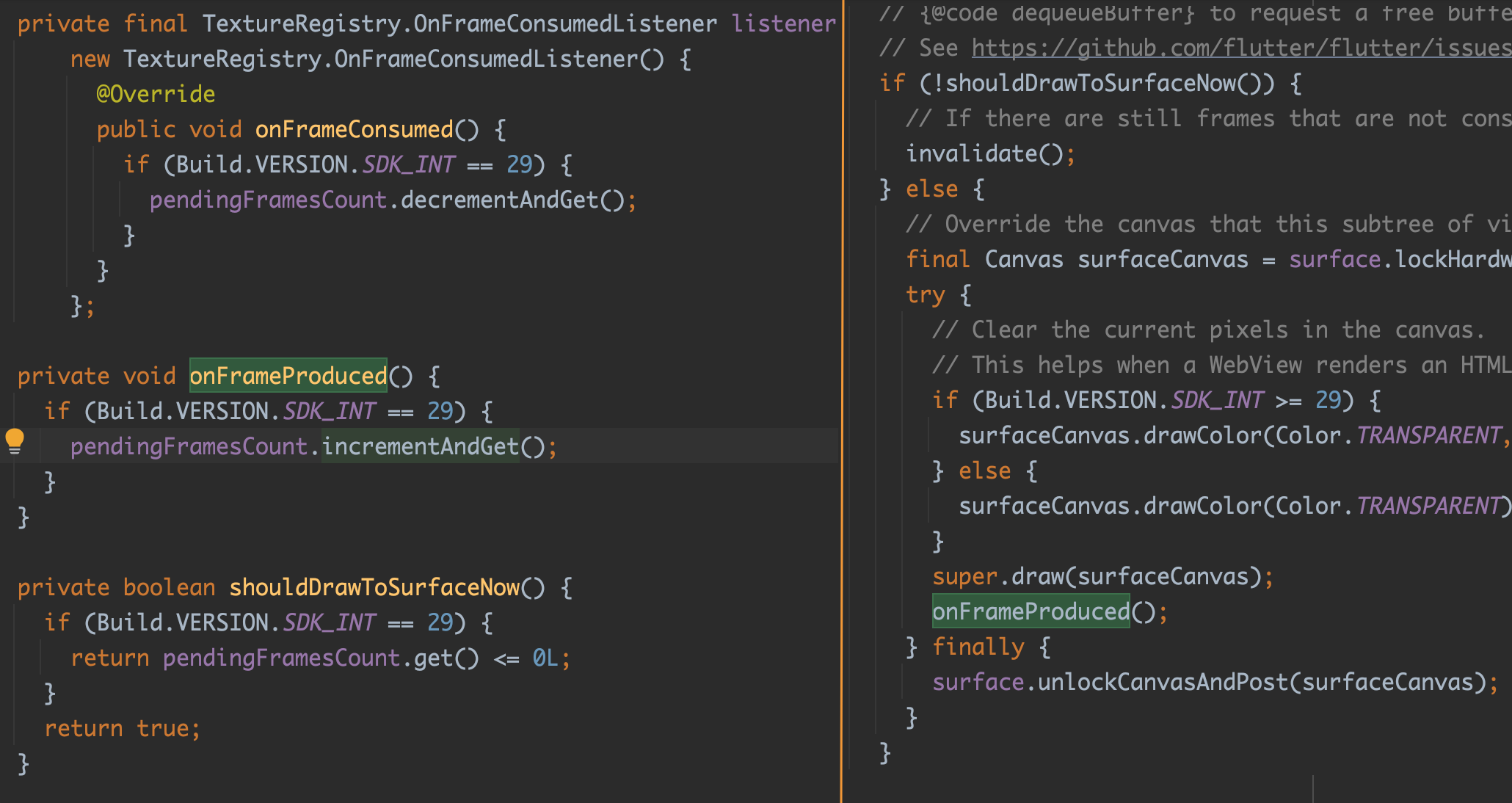

最后， PlatformViewWrapper 里还有一个小兼容处理：就是在 Android Q 上 SurfaceTexture 需要绘制完上一帧之后，才能绘制下一帧。

简单地说，具体流程为：

所以当 Engine 每次绘制时，就会触发 onFrameComsumed 去对 pendingFramesCount 进行 -1 操作；
每次有新的 SurfaceTexture 或者 draw(Canvas canvas) 调用，就对 pendingFramesCount 进行 +1 操作；

通过 pendingFramesCount 的计数方式，当 pendingFramesCount.get() <= 0L 才进行 Surface 绘制，保证了 Android Q 上 SurfaceTexture 每次提交绘制都是最后一帧的画面。

可以看到，新的 TextureLayer 实现更简单直接，实现了在性能提高的同时，简化了实现的复杂度，同时也弥补了 VirtualDisplay 的一些缺陷。

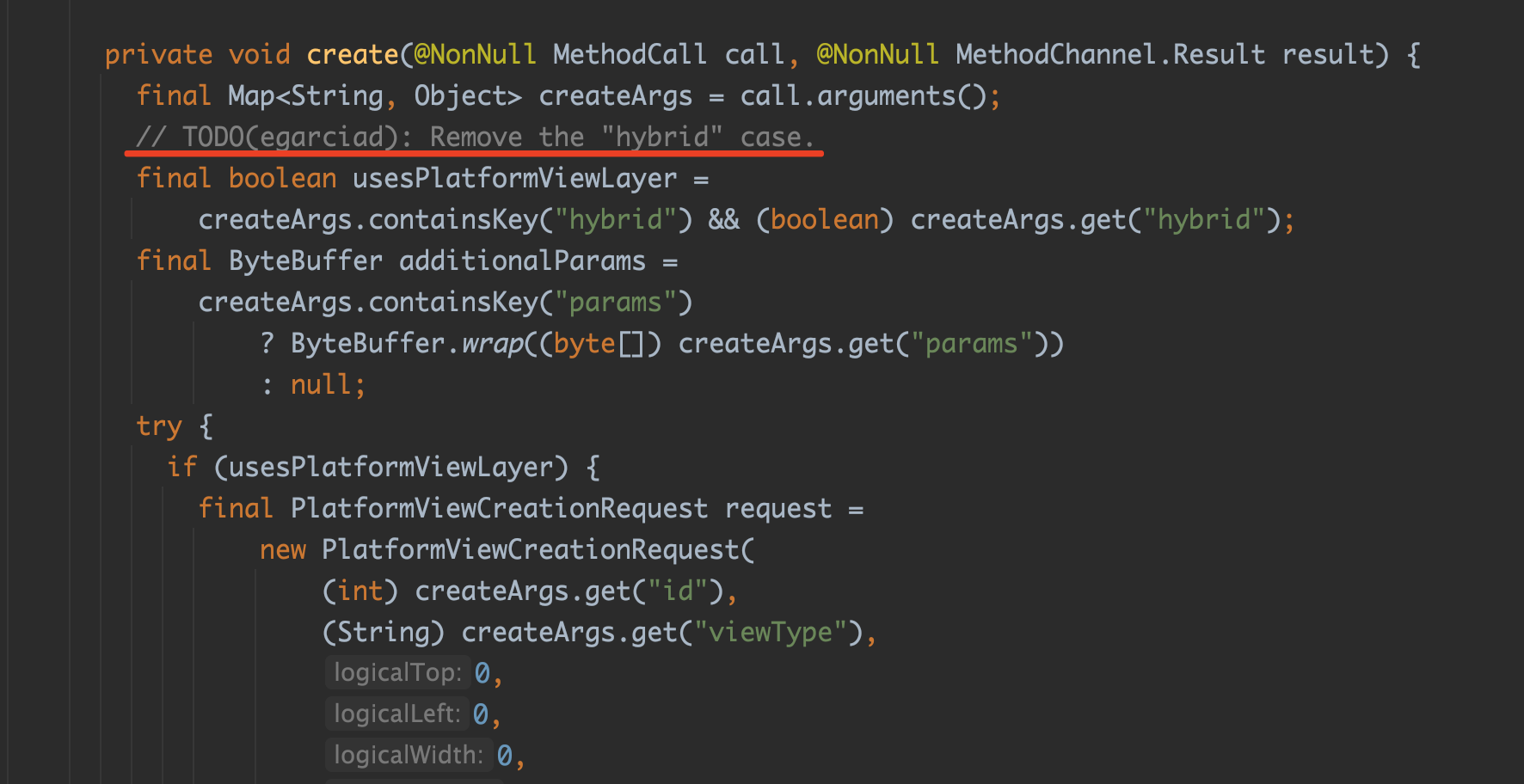

最后，从 Flutter 3.0 源码上看，社区有打算移除 HybirdComposition 的计划，但是这无疑是一个涉及面比较大的 break change ，最终是否能够通过还不得而知，而从我个人角度出发，我是觉得 HybirdComposition 在某些场景还有存在的必要，如果想详细了解 HybirdComposition ，可以参考《Flutter 深入探索混合开发的技术演进》
