概述

三菱Fx3u MODBUS RTU 从站程序
支持H03和H10功能码
下载到FX3U(配fx3u-485-BD通讯板)中可直接做从站,任意modbus主站可通信。
D1000-D1499是读取区域(H03)
D1500-D1999是RS指令缓冲区
D2000到D2499是写入区域(H10)
D2500-D2749用于crc检验缓冲区
占用D2750-D2770用于中间计算
占用M7600-M7679用于状态标志和数据暂存。
程序有详细注释,不明白处可
已做字节交换,可与200smart主站直接通信字寄存器显示不混乱,如不需要字节交换只需改两步。

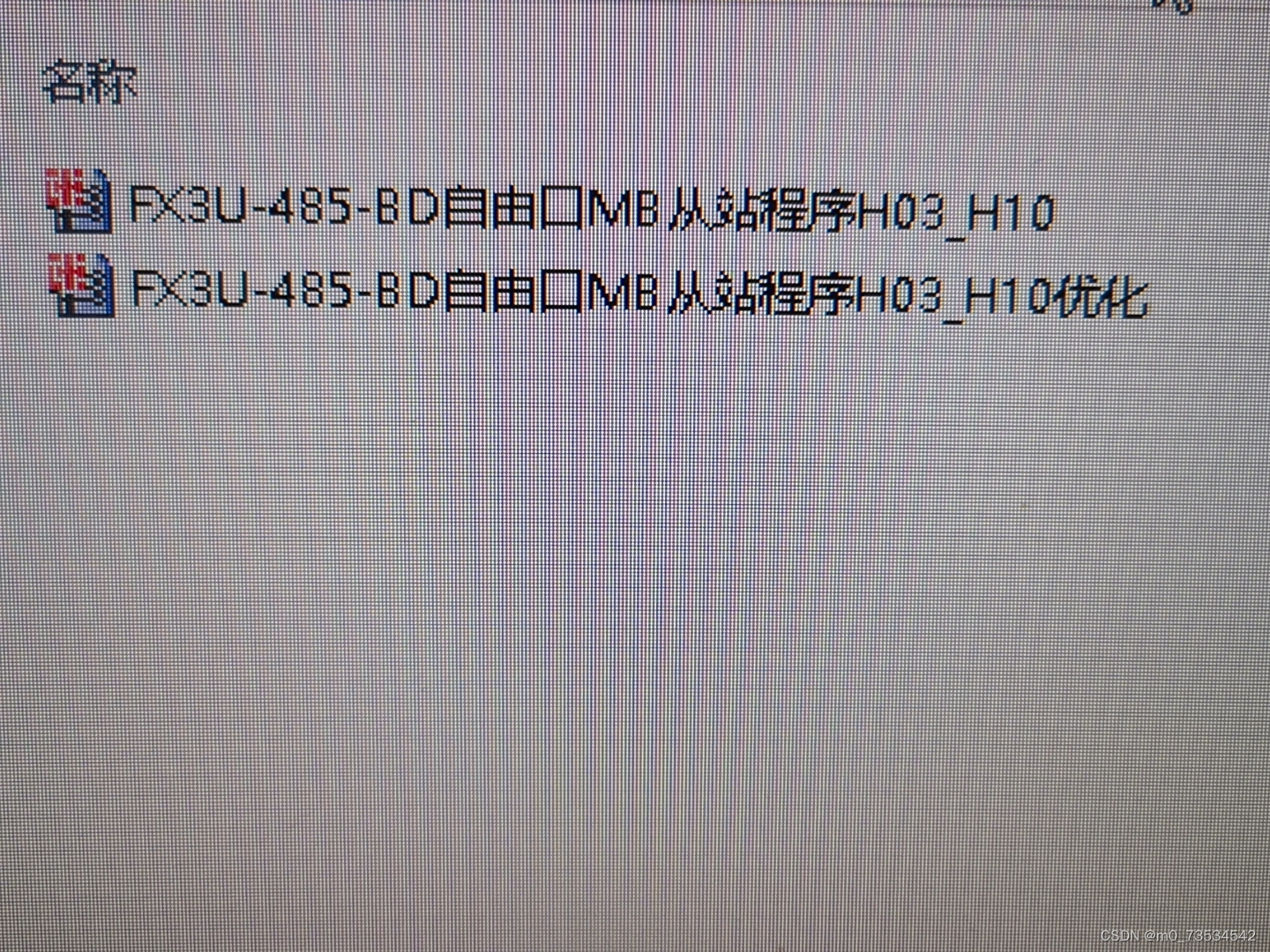

程序有两个,一个是接收到正确报文就反馈正确报文,接收到错误报文就反馈0,写的比较纯粹,第二个程序做了一点优化,接收到错误报文就不反馈,读写区域超限制不反馈,站号不正确不反馈,并且复位写入区,复杂一点点。

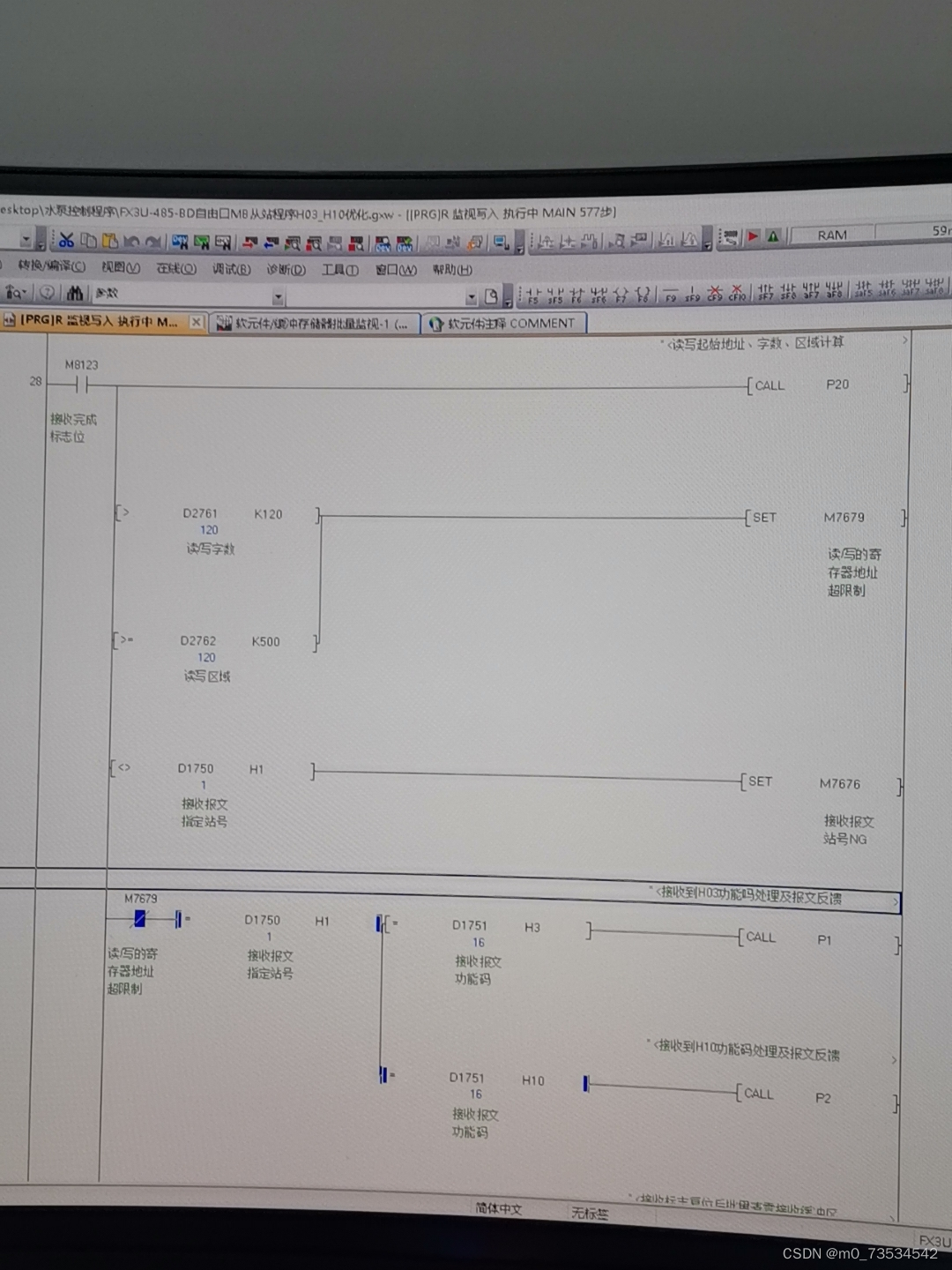

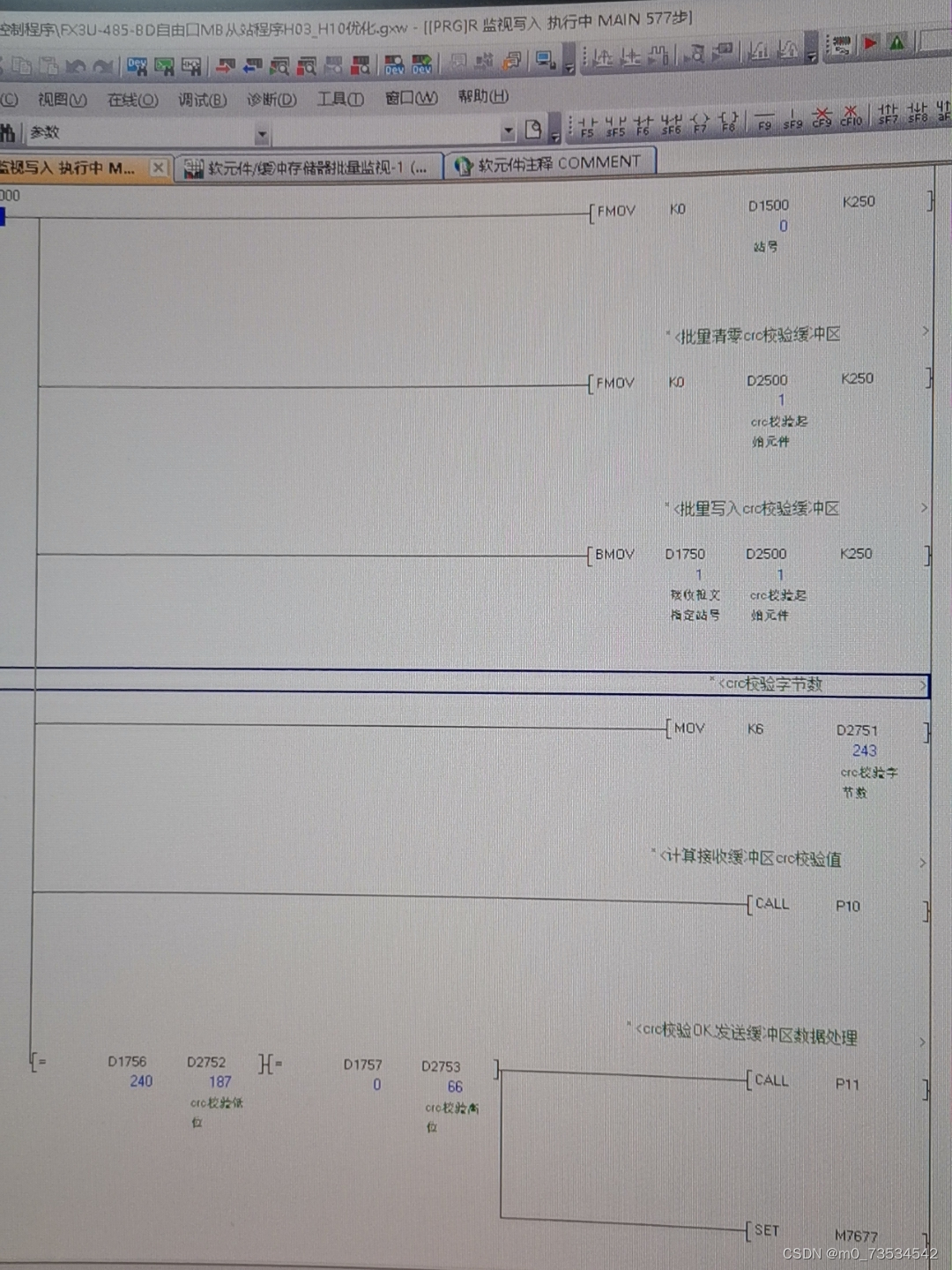

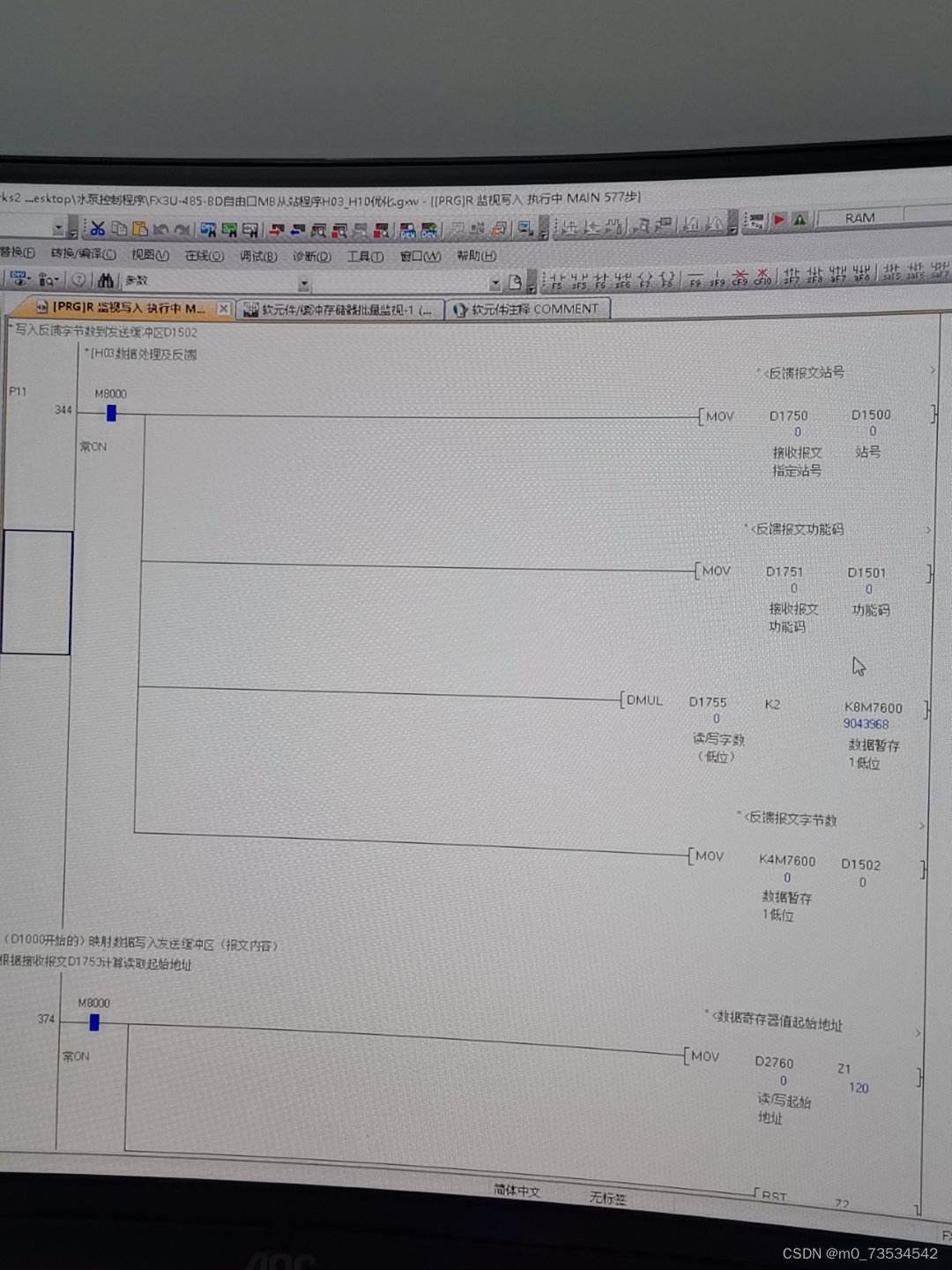

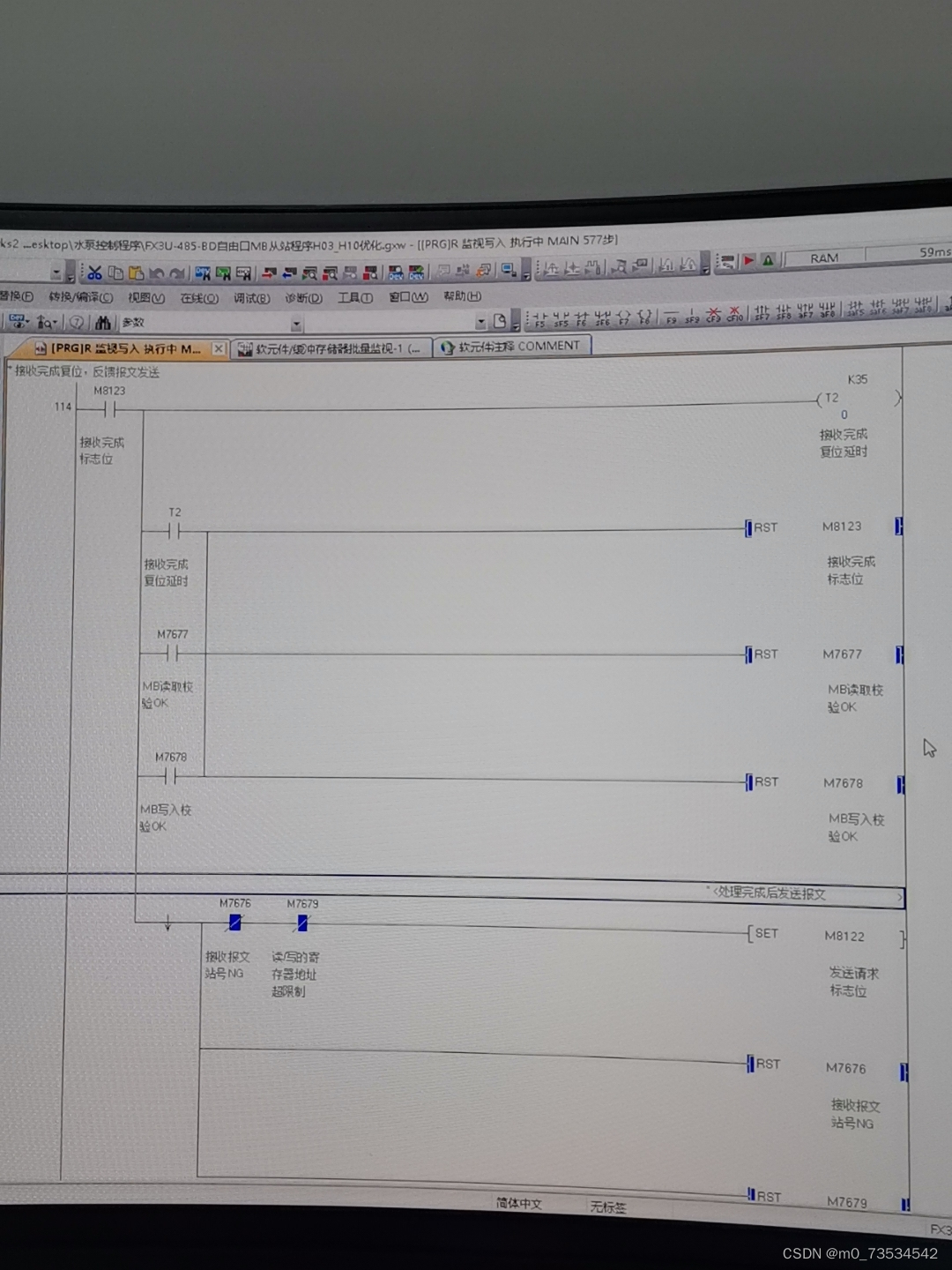

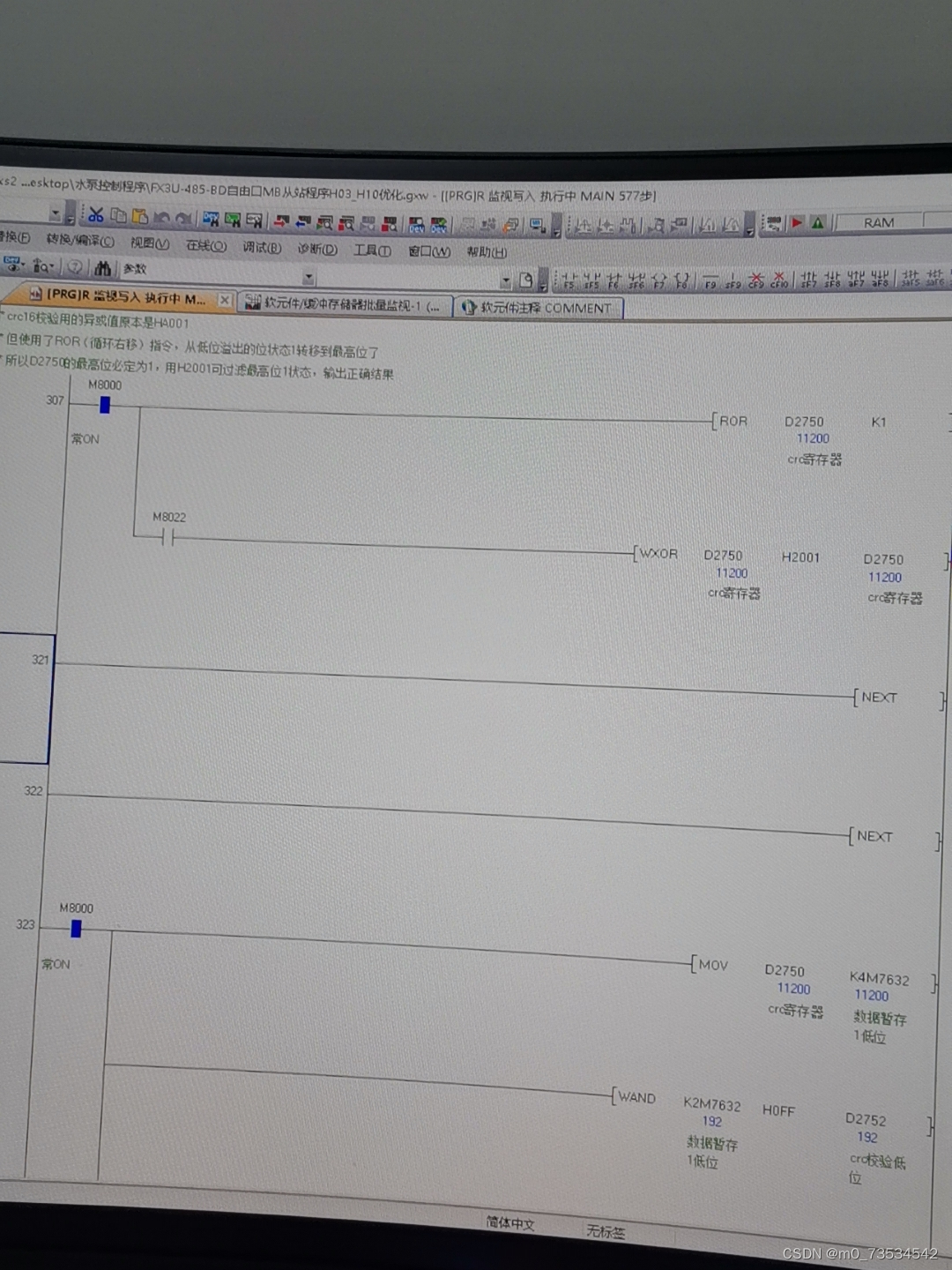

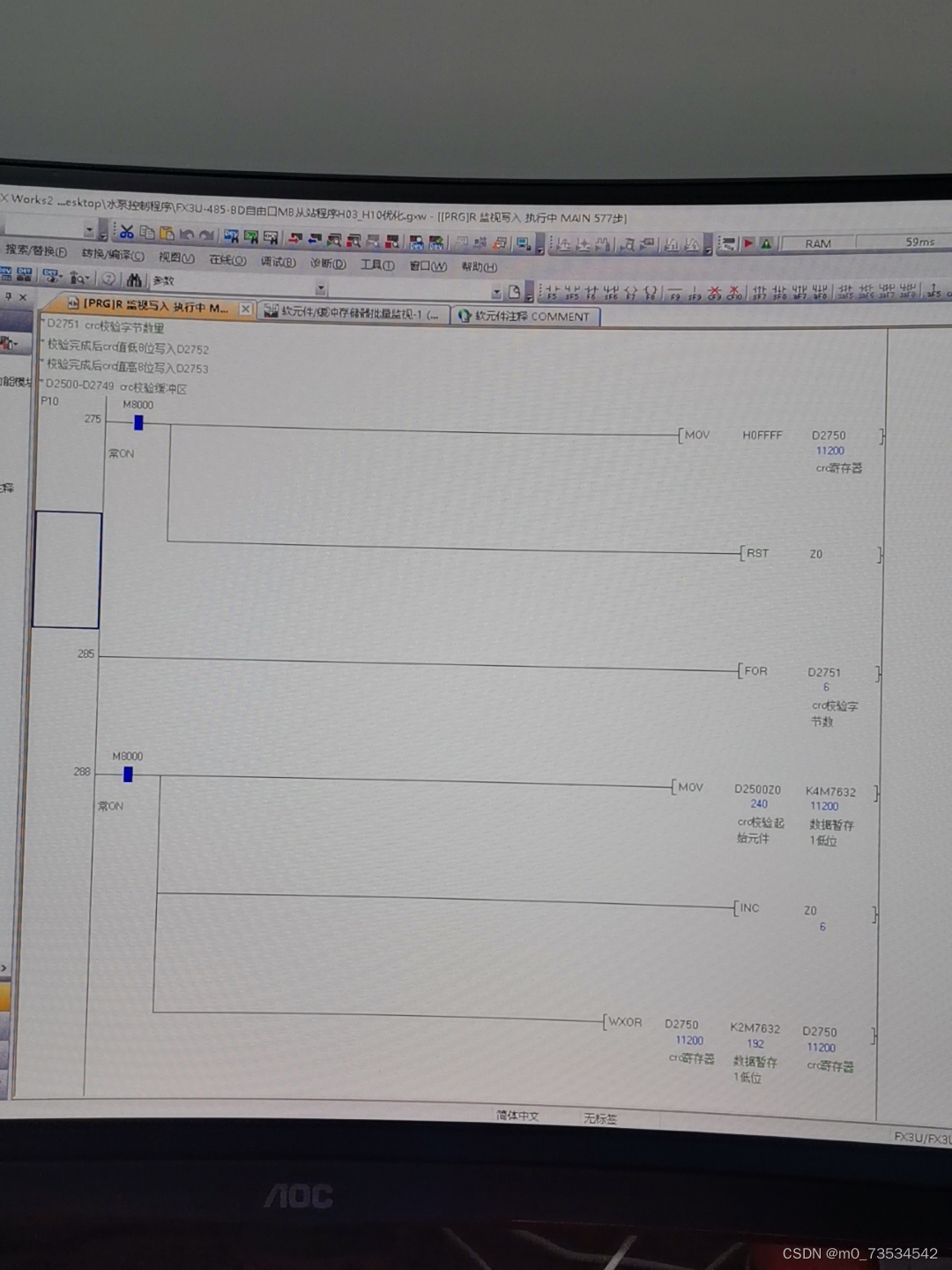

纯梯形图编写
请添加图片描述

ID:15199667811984490甲乙丙8787

请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述
