一、FX5U的相关文档

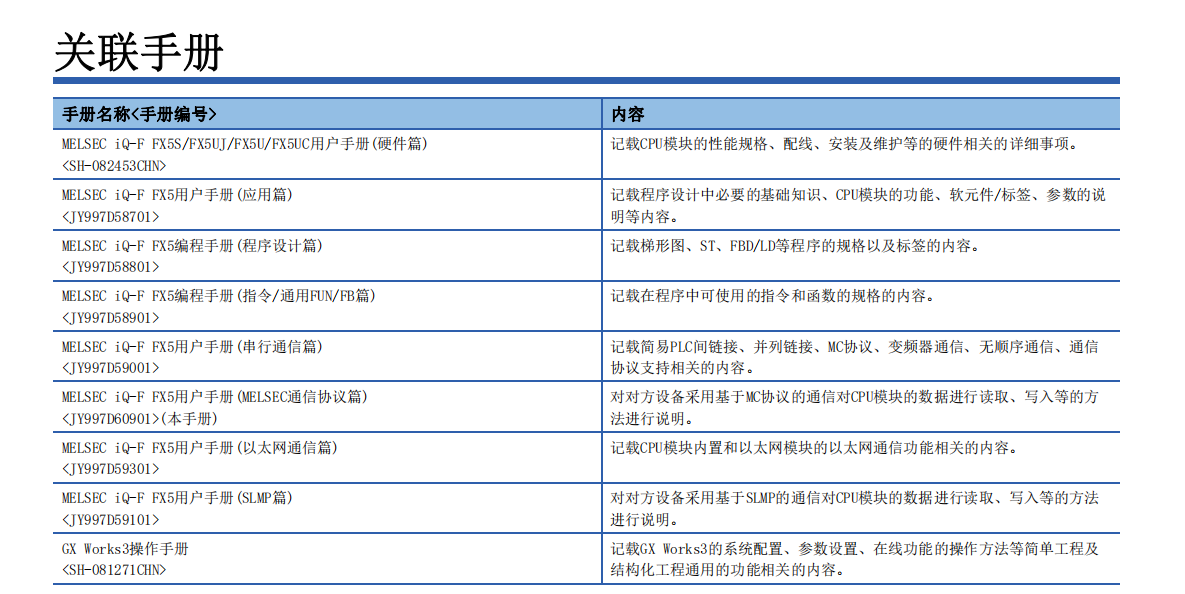

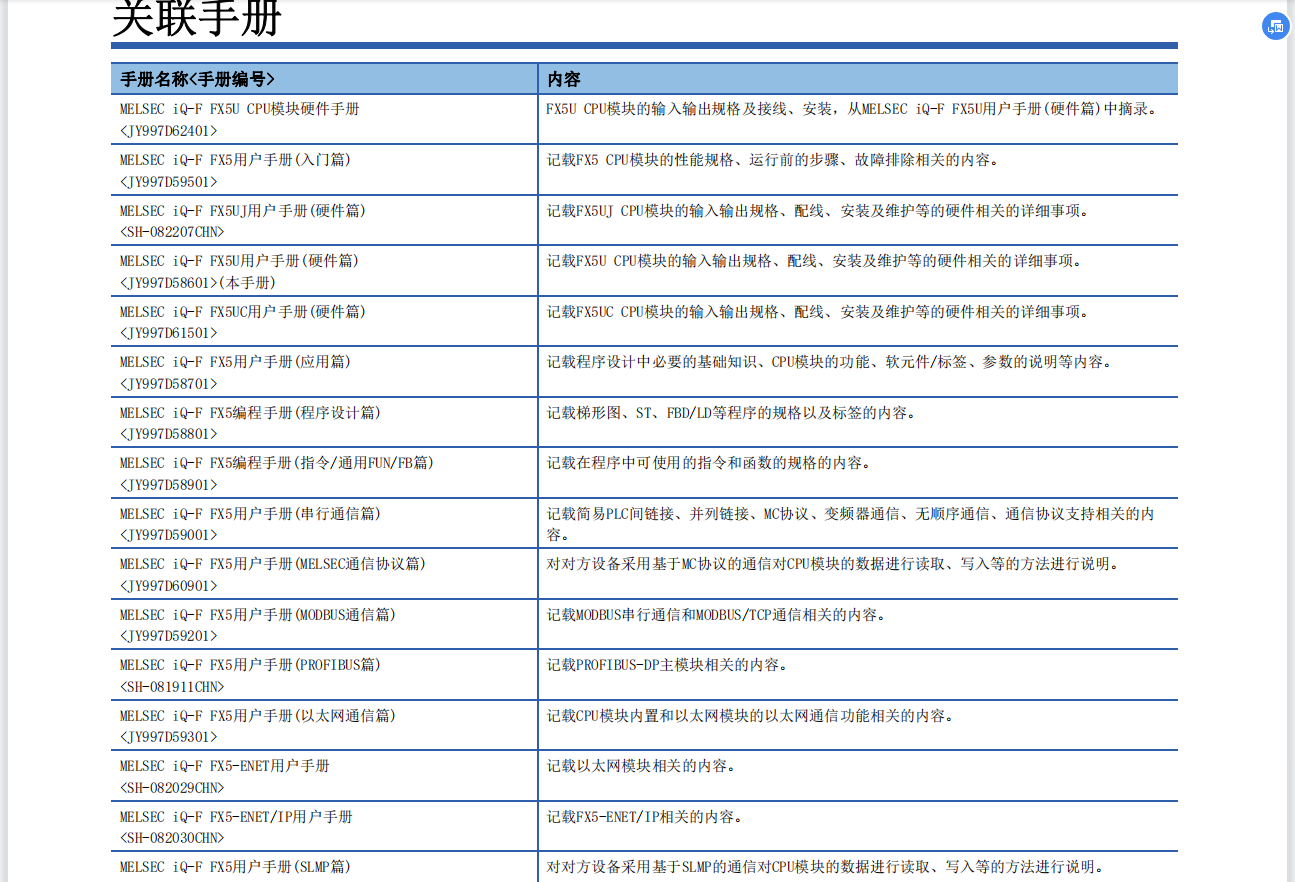

1、这是纸质硬件手册关联的文档，优先看这个

2、这是下载的硬件手册关联的文档

二、入门篇的相关细节

1、工程的创建与修改

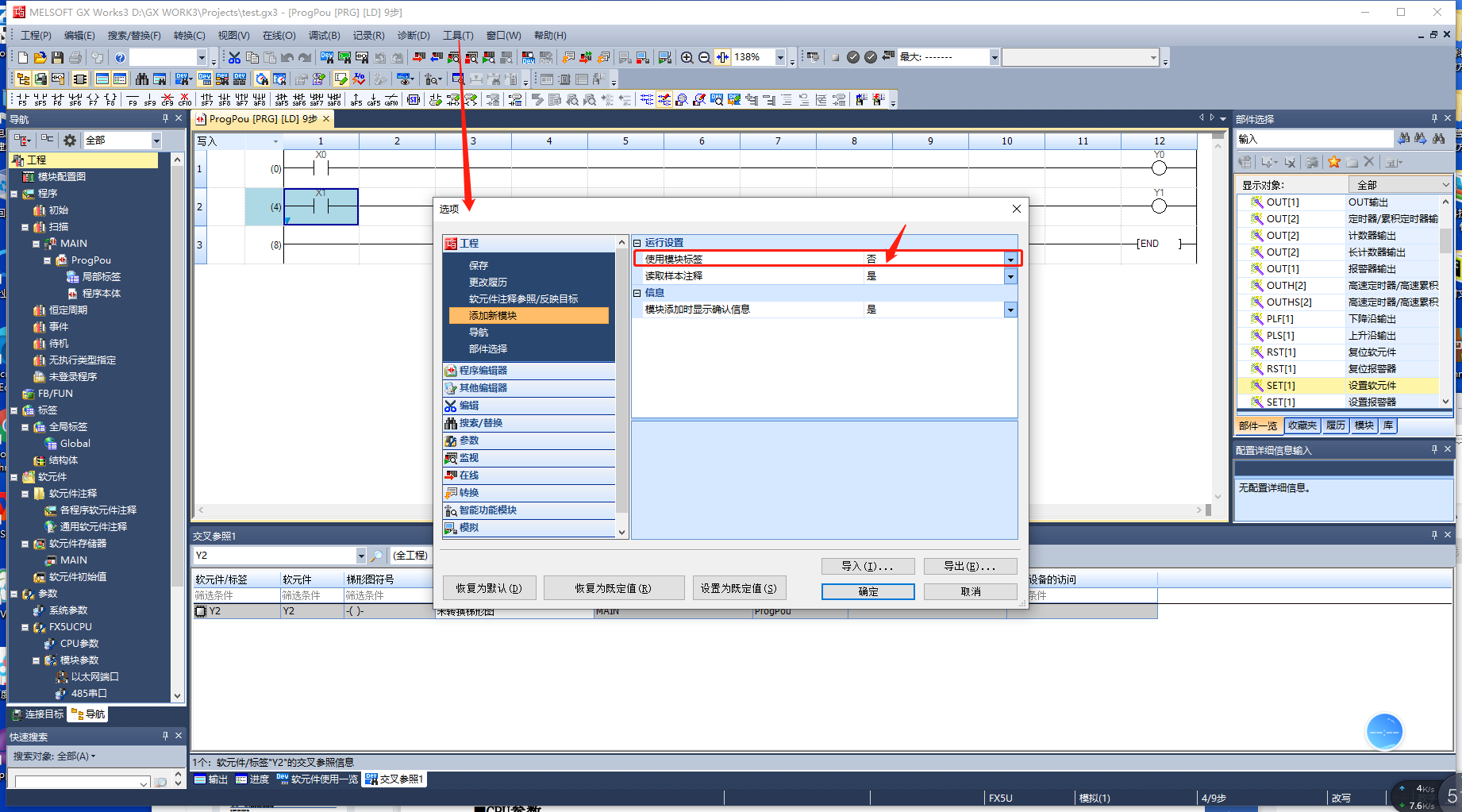

模块标签是所使用的模块的输入输出信号或缓冲存储器等预先被定义的标签。如果使用模块标签，可忽略模块 的内部地址，轻松地创建程序。创建工程时默认否，可修改；创建工程后，修改路径如下：

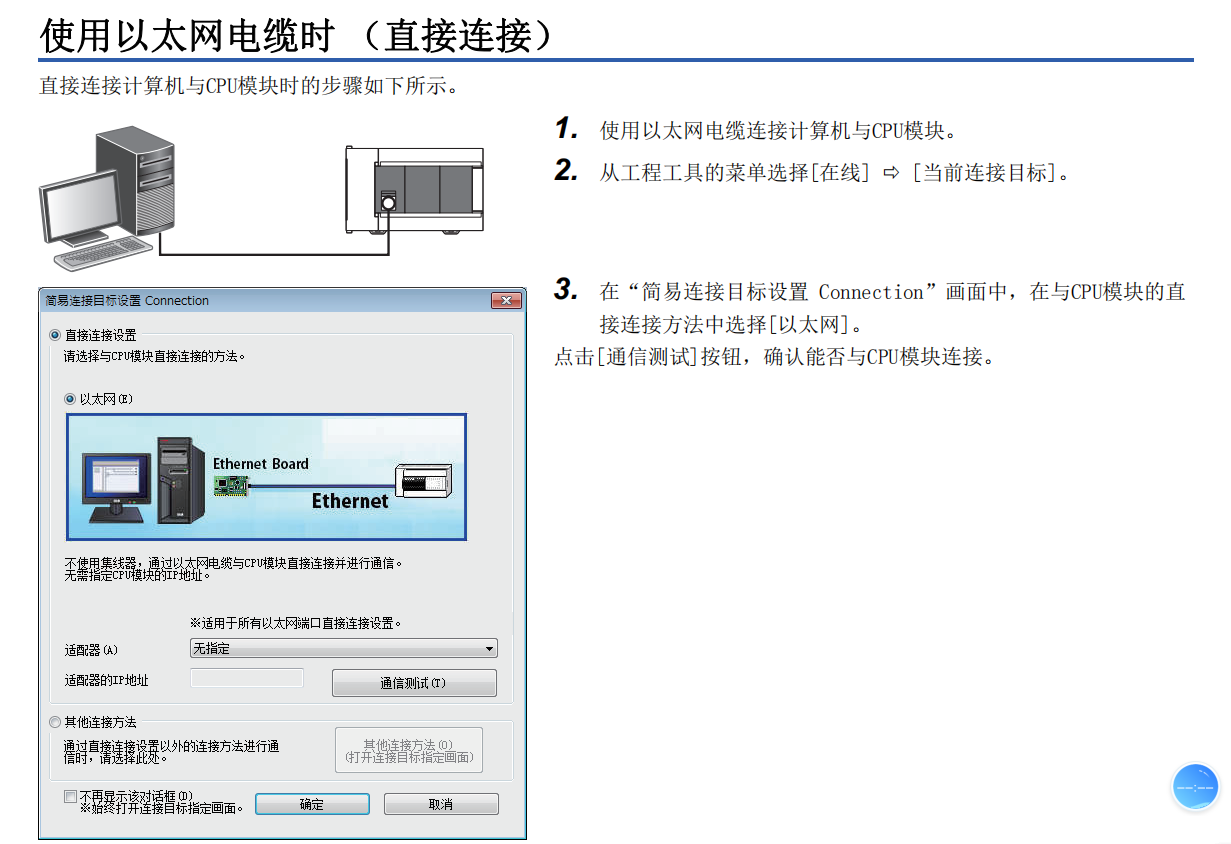

2、首次连接时，可以使用太网直连接设备，然后设置IP以在网络中连接

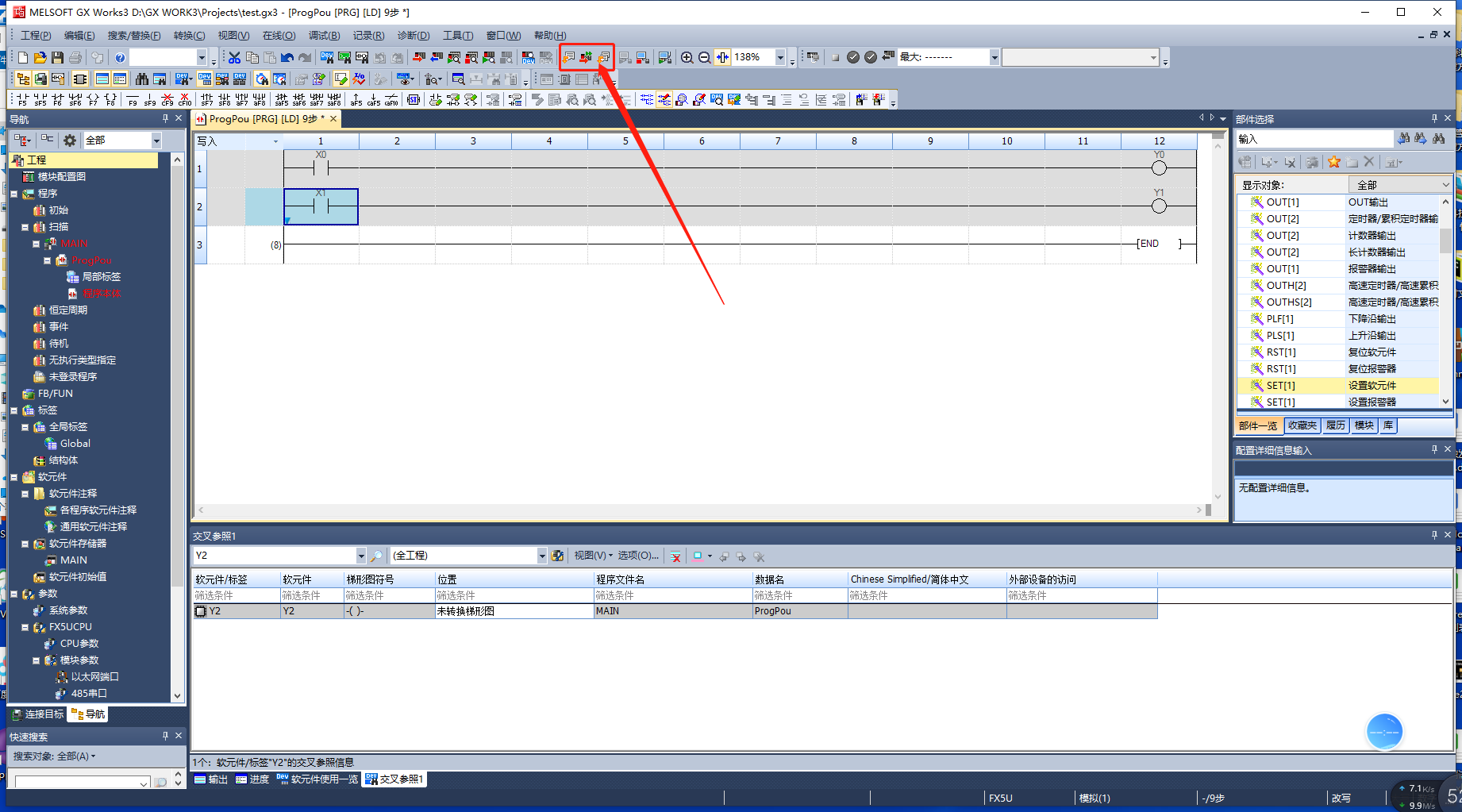

 3、程序转换图标的位置：初学者可能会找半天

 三、硬件篇相关细节

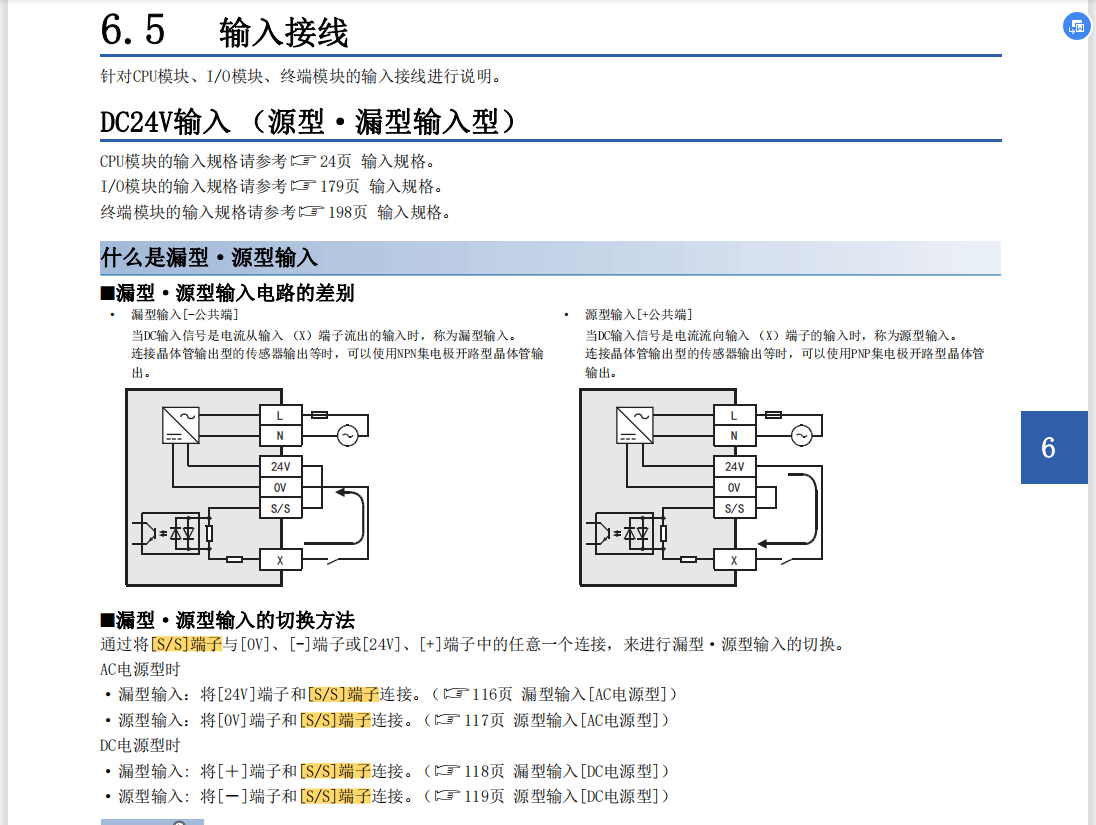

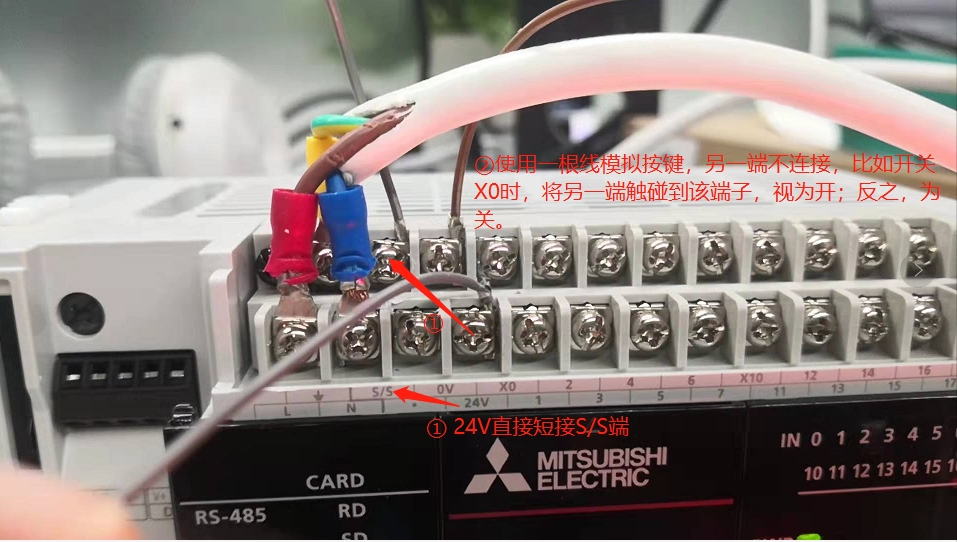

1、输入的接线方式，这里演示无源开关接线（漏型方式）

2、程序在调试时，并不依赖外部PLC，同样，PLC也不会因为调试改变软元件的状态而受到影响

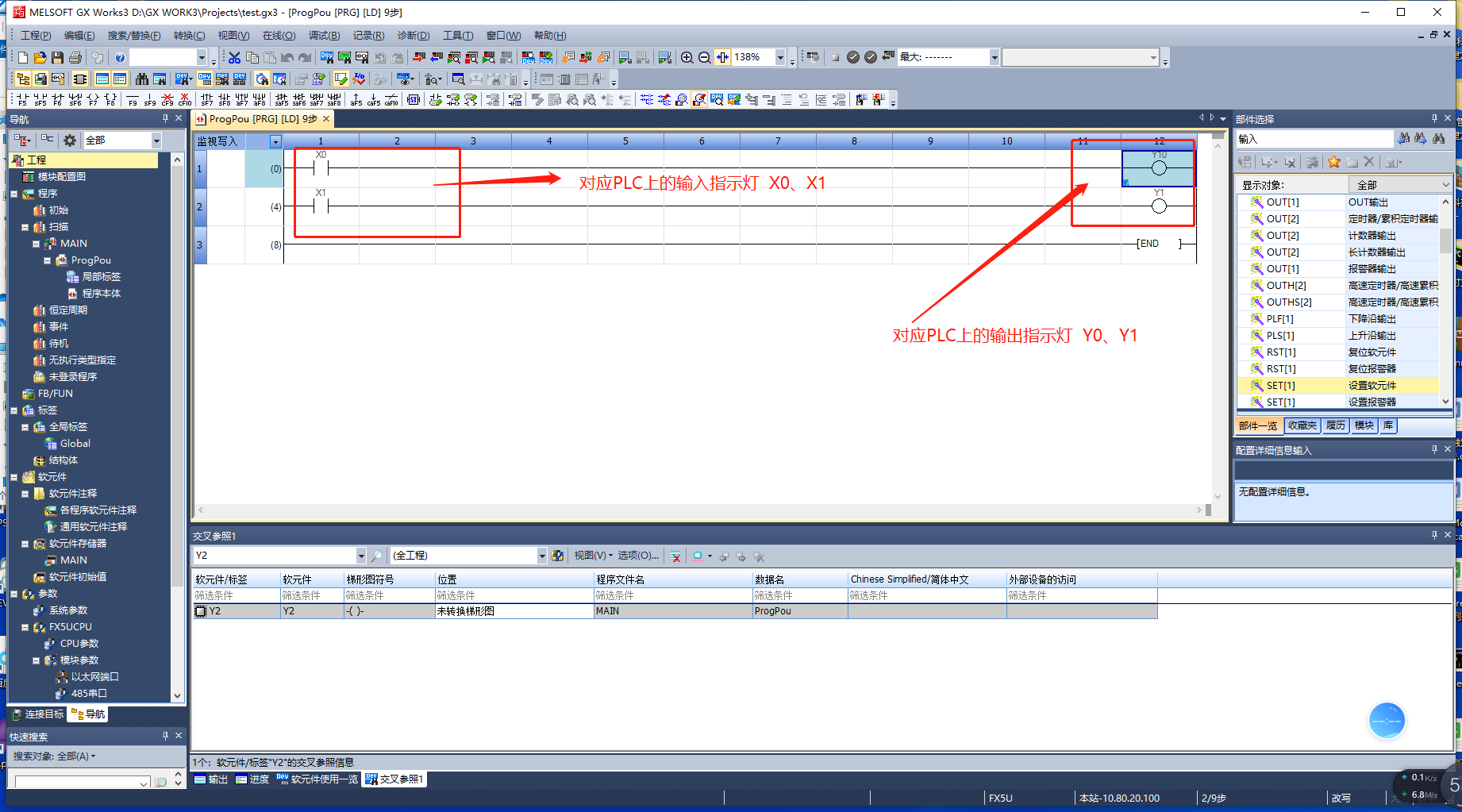

3、软元件与PLC指示灯的对应关系

4、出厂设备没有程序，默认ERR灯显示，需要烧录程序（即使是空程序）才能恢复正常状态

5、每次烧录都应该使PLC处于stop状态，烧录完成后，先 reset 三秒，再置为run

四、以太网通信篇

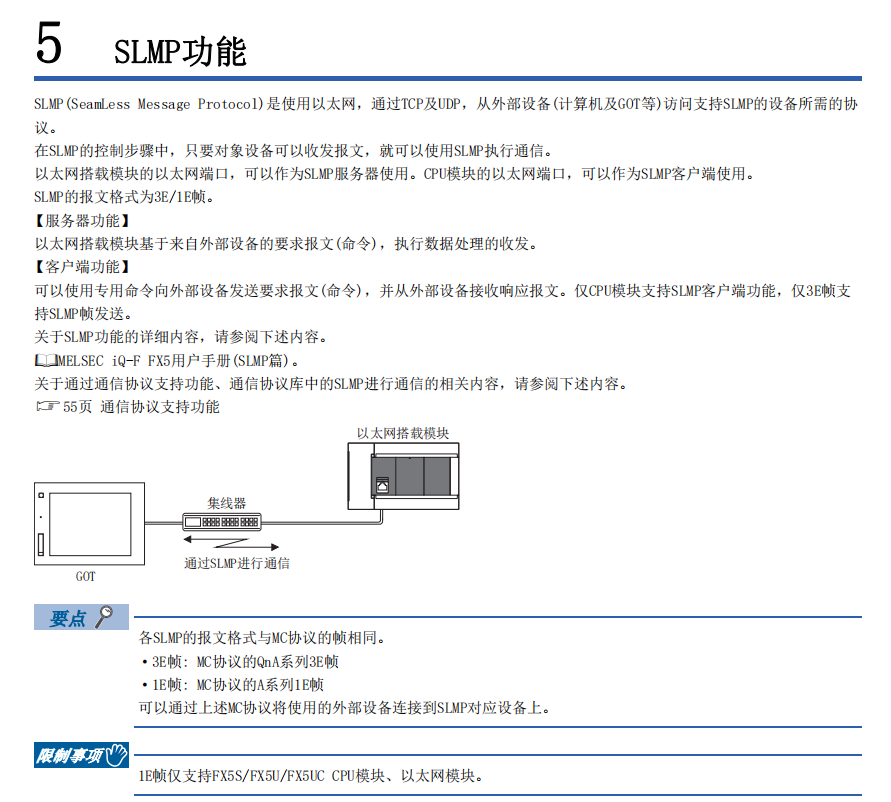

1、SLMP协议与MC协议不是一回事，虽然部分PLC的帧格式相同

 2、PLC可同时支持多种协议来连接设备

3、如果要查看MC协议，应该查看《MELSEC 通信协议篇》

五、 MELSEC 通信协议篇

1、MC协议关联文档

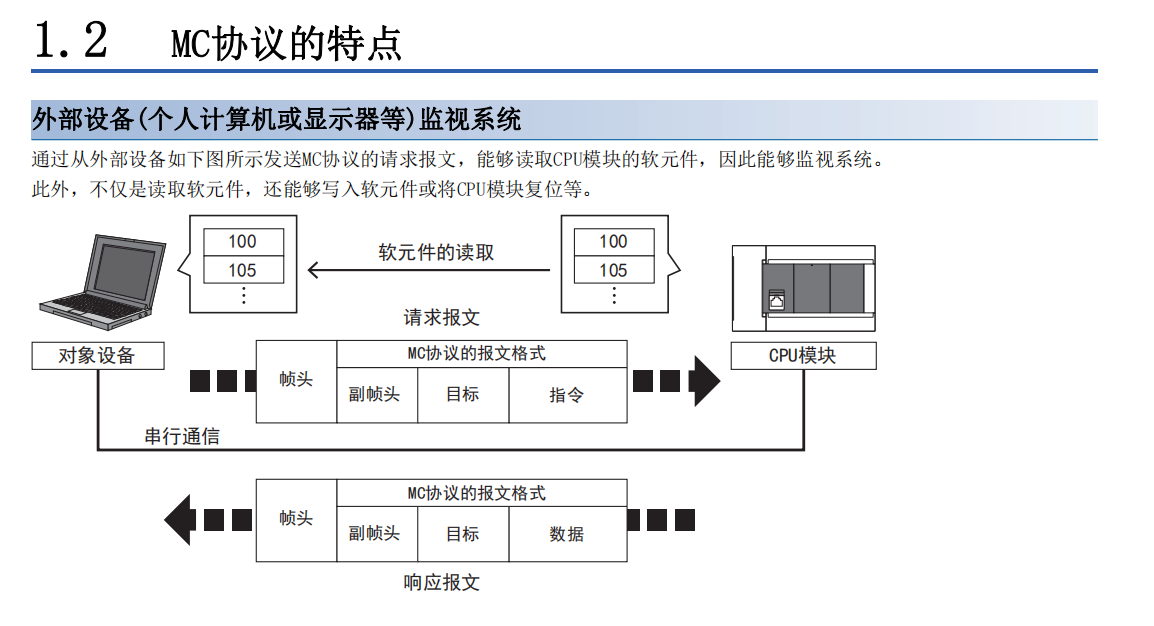

 2、MC协议的特点

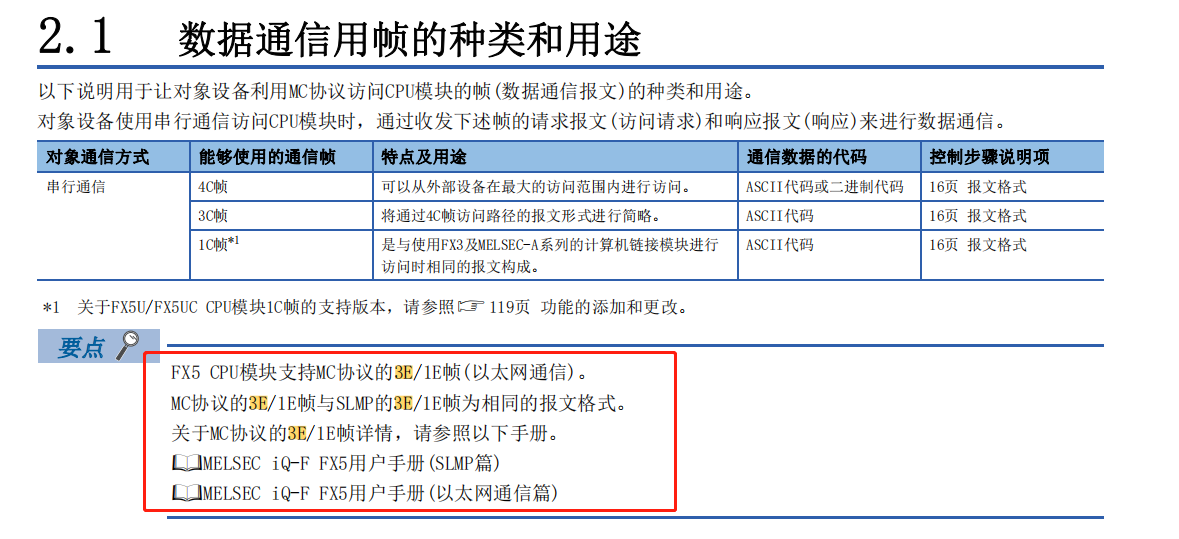

 3、我想了解 MC-3E协议，但是通信协议篇没有此分析，指引如下，可见 MC_3E = SLMP_3E

六、SLMP篇

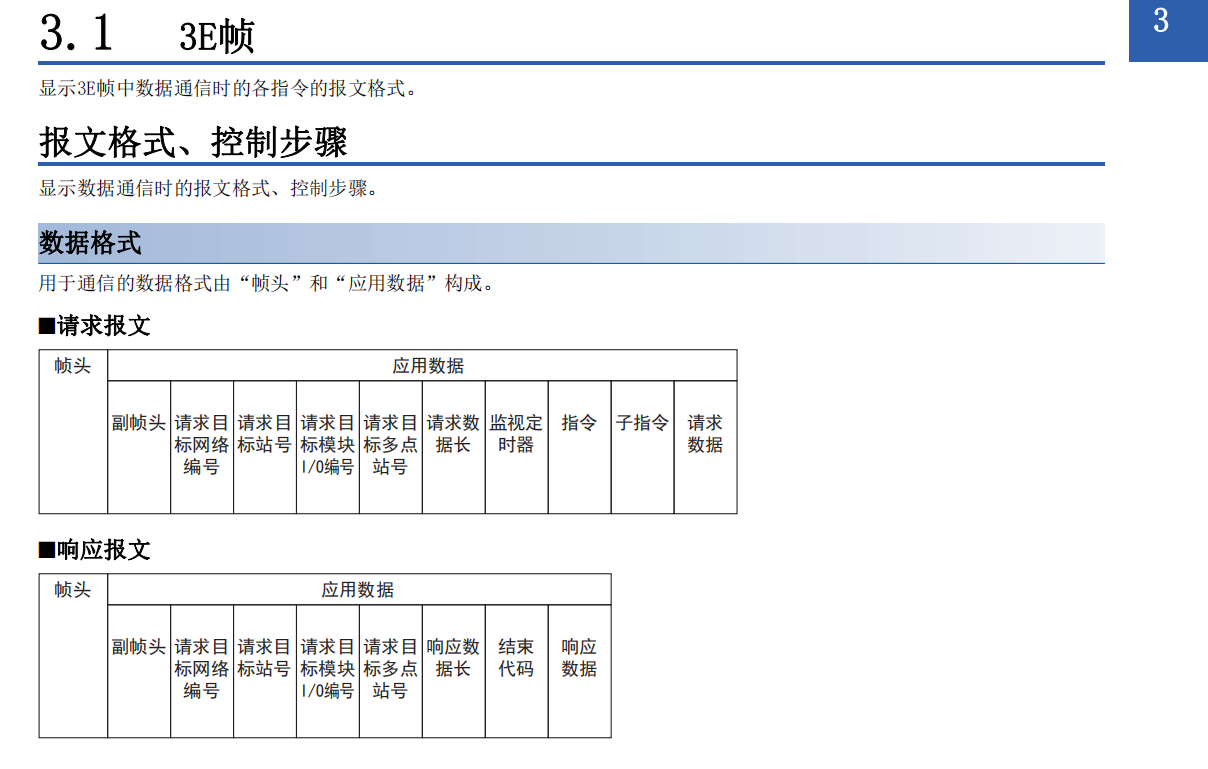

1、SLMP的3E帧报文格式，其实就是MC的3E报文格式，但MC协议跟SLMP不是一回事：
