概述

我！！终于！！成功了！！！本踩坑大王终于跳出来了！！！！先放个图纪念一下

下面详细记录一下如何用C#上位机与西门子S7-1200在PLCSIM中进行仿真连接。过程不难，但是我踩了很多坑。

以下是我整个开发的环境和配置

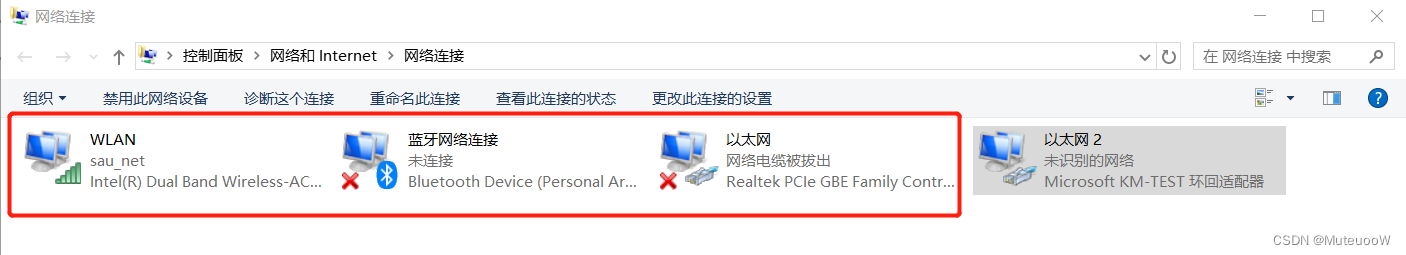

安装一个以太网环回配适器 （这个要视情况安装，由于我的电脑是连接无线网，没有可用的以太网，我之前的网络配置是下图被框上的那部分，在未安装虚拟网卡的时候一直都连接不上。安装之后得以解决~）
- 教程：Windows10系统添加虚拟网卡(Microsoft Loopback Adapter)的方法_windows虚拟网卡_一个懒鬼的博客-CSDN博客
Visual Studio 2019：编写C#界面
- 本项目中需要配置S7.net, 教程是这个博客的前半部分↓
- 西门子PLC与C#程序的S7.net通信_qq_20792765的博客-CSDN博客

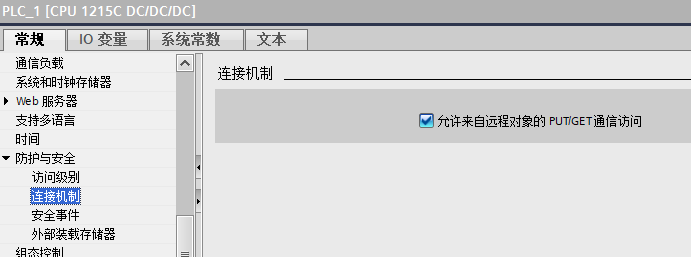

TIA Portal V16：编写梯形图等配置，这个不多说
S7-PLCSIMV16：仿真PLC

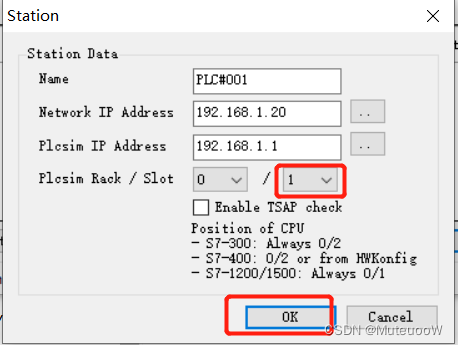

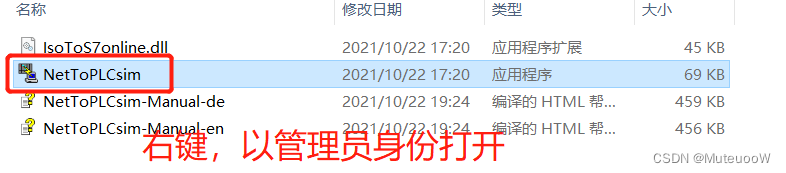

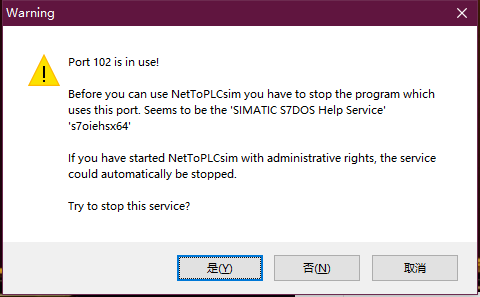

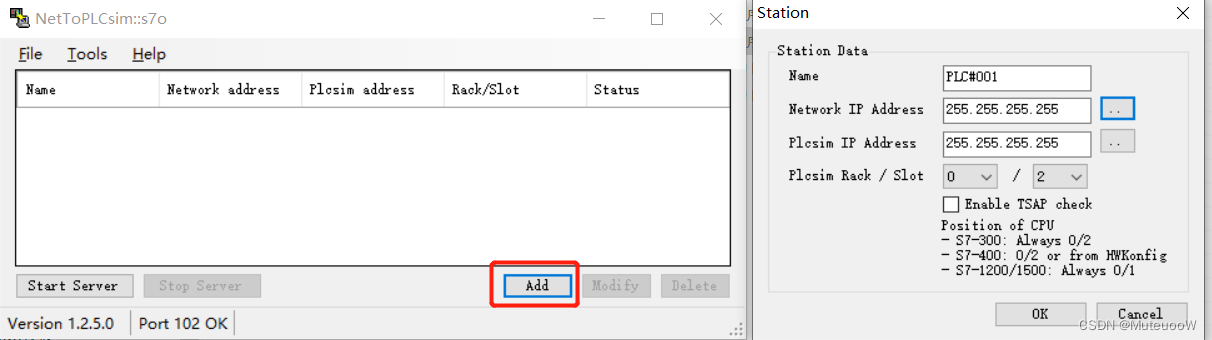

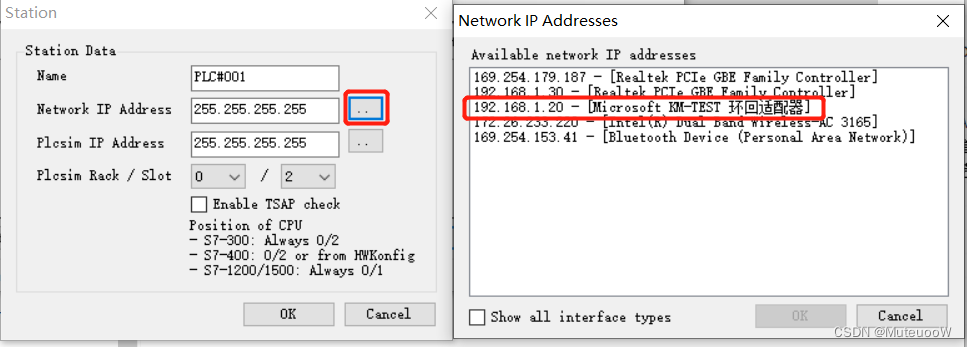

NetToPLCSIM-S7：用于作为PLCSIM与C#之间的媒介，二者无法直接联通
下载&使用教程：西门子——好用的通讯仿真通讯工具NetToPLCsim_西门子仿真端口_我叫DP的博客-CSDN博客

如果始终无法联通，可能是以下问题

1.没有安装虚拟网卡，那就按照上面的教程装一个

2.没有将虚拟网卡的地址配置到与PLCSIM同频段

下面按照上位机开发的思路和顺序，做一个教程

1.查看PLC的地址，并将自己的网口地址与之匹配

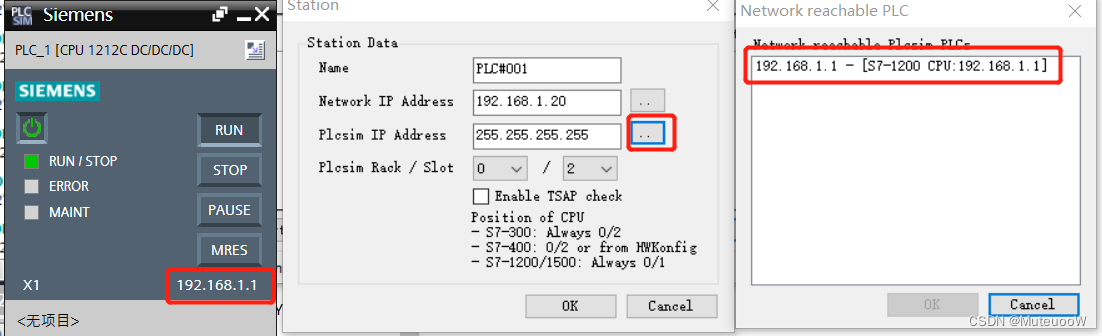

PLC的地址在这里：

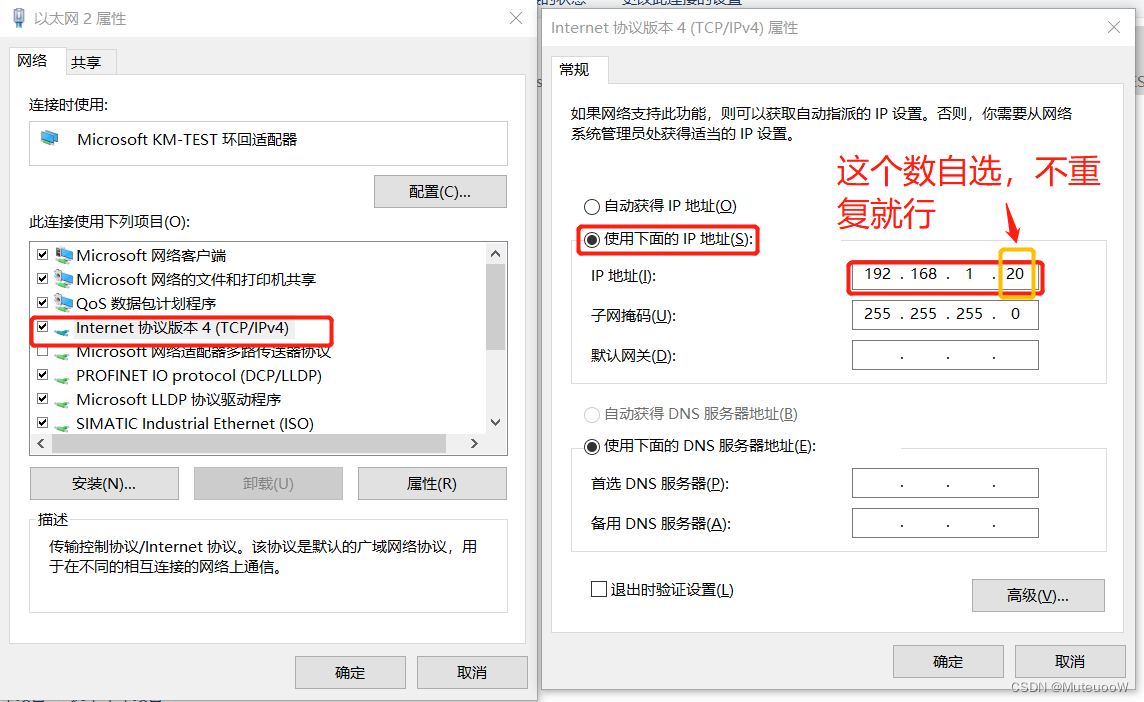

配置我们的网口地址：

打开网络和共享中心---更改配适器选项---右键以太网2---属性

2.编写一个C#界面

我只做一个简单的连接操作，所以整个界面非常简单

它的功能就是我点击一下【连接】按钮，如果连接成功将在下面显示一行【PLC成功连接】，如果不成功将显示【PLC未成功连接】。点击【断开连接】，可以实现连接断开

完整代码段：

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading;
using System.Threading.Tasks;
using System.Windows.Forms;

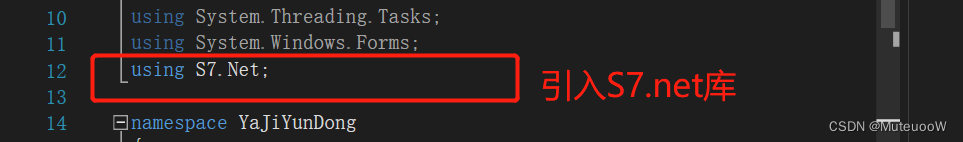

using S7.Net;

namespace YaJiYunDong
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }

        Plc myplc = new Plc(CpuType.S71200, "192.168.1.20", 0, 1);
        private void button1_Click(object sender, EventArgs e)
        {
            myplc.Open();

            if (myplc.IsConnected)
            {
                label1.Text = "PLC已连接";
            }
            else
            {
                label1.Text = "PLC连接未成功";
            }
        }

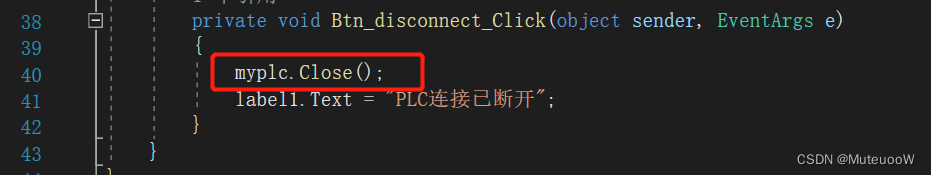

        private void Btn_disconnect_Click(object sender, EventArgs e)
        {
            myplc.Close();
            label1.Text = "PLC连接已断开";
        }
    }
}
