STM32_SPI驱动分析(SD卡)
-------lshiceman 2011/01/22
SD卡有两个可选的通信协议：SD模式和SPI模式。为了电路和程序的简化，选用SPI模式。ZC09的SD与STM32通过SPI1连接。因为STM32内部集成了SPI控制器，所以只需简单的配置，就能实现SPI时序。
一、配置SPI1控制器
1、首先要打开SPI1的时钟，并且要打开SPI1信号线所在GPIO口的时钟。由于SPI1的信号线是在GPIOA上，所以用以下代码打开所需要时钟。这里要注意的是，打开SPI1和GPIOA 最好一起打开，因为本人试过先打开SPI1的时钟，然后再相隔了几行代码后才打开GPIOA的时钟，这样导致SD卡操作失败。
2、将GPIOA的5、6、7脚配置为复用推挽输出、50MHz 。

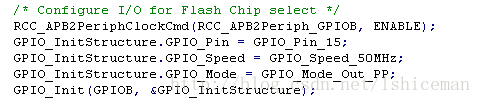

3、SD卡的使能脚直接连接到STM32的GPIOB的15脚上，所以也想对此脚进行配置。
4、接下来是配置SPI1控制器，根据SD卡的数据手册，配置SPI1控制器的寄存器。
5、配置好后就可以启动SPI1控制器。
二、编写其它SPI驱动

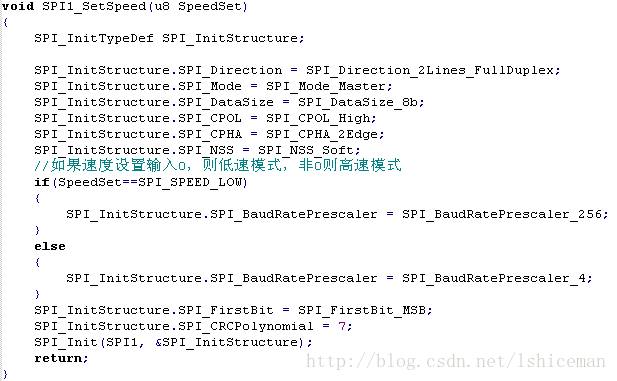

1、由于SD上电后的操作是处于低速模式下的，所以SD卡上电后的操作必需在小于400kHz，因此我们要写一个可以设置SPI速度的接口。

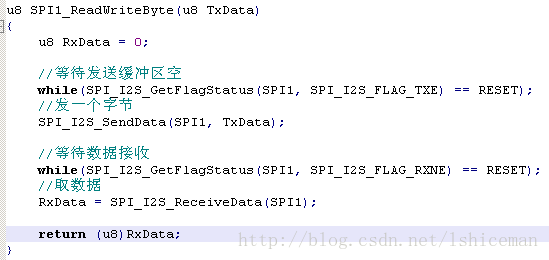

2、SPI读写驱动
