基于verilogHDL的时钟分频与任意占空比调节

学生，小白，刚开始了解FPGA，想要深入学习verilog这一硬件描述语言。
就从我学到的东西开始谈起吧。
我们在做fpga项目绝大部分要用到分频计数器及其占空比的调节，可以说是必备的技能。

时钟分频（偶数）

我们所写的程序将下载烧录到basys2FPGA开发板上，而开发板spartan-3E的时钟频率为50MHZ（周期为20ns），而我们在做譬如流水灯等实验时，需要观察LED灯的亮灭需要将其频率调至1HZ左右,即每一秒输出时钟沿跳变一次。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
module div(clk_in,clk_out,rst);

    input clk_in;       //输入时钟，频率为50Mhz
    input rst;          //复位信号，低电平有效
    output reg clk_out;   //输出时钟信号
    reg [25:0]cn;        //模25计数器


    always@(posedge clk_in or negedge rst)begin
        if(~rst)
            begin
                cn <= 0;
                clk_out <= 0;
           end
        else if(cn == 24999999)    //计数器记到24_999_999，即2500个clk_in上升沿后，输出波形翻转
                begin
                    cn <= 0;
                    clk_out <= ~clk_out;
                end
        else
                cn <= cn + 1;
    end

测试激励：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
module tb_div;

    // Inputs
    reg clk_in;
    reg rst;

    // Outputs
    wire clk_out;

    // Instantiate the Unit Under Test (UUT)
    div uut (
        .clk_in(clk_in),
        .clk_out(clk_out),
        .rst(rst)
    );
  always #10 clk_in = ~clk_in;     //每10ns输入时钟翻转一次，且正好符合时钟频率的要求
    initial begin
        // Initialize Inputs
        clk_in = 0;
        rst = 0;

        // Wait 100 ns for global reset to finish
        #100;
      rst = 1;
        // Add stimulus here

    end

endmodule

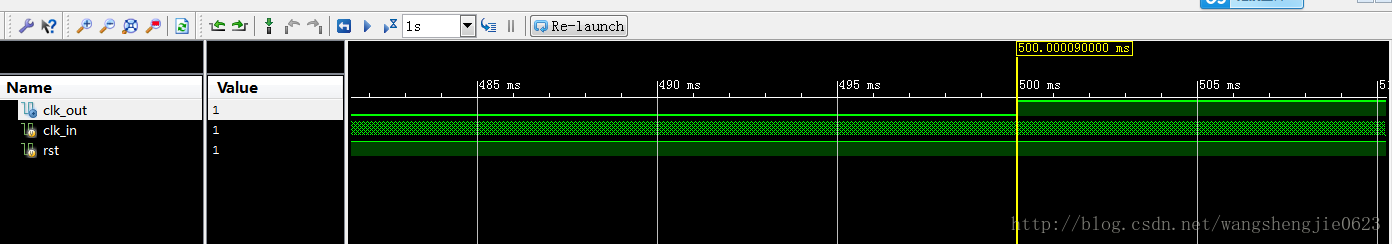

但是我第一次看仿真波形时，输入时钟clk_in走到100ns就不往后走了，所以就把上面一个小框框里的1.00us改成了1s，就看到了一秒时候输出时钟波形的跳转。

这里写图片描述
将其改为1s，得到下面能看到跳转的波形：

另一种分频，采用50M/50，即50个时钟周期翻转一次。一个时钟周期20ns，1000ns后，输出时钟翻转

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
module div(clk_in,clk_out,rst);

    input clk_in;
    input rst;
    output reg clk_out;
    reg [25:0]cn;


    always@(posedge clk_in or negedge rst)begin
        if(~rst)
            begin
                cn <= 0;
                clk_out <= 0;
           end
        else if(cn == 49)
                begin
                    cn <= 0;
                    clk_out <= ~clk_out;
                end
        else
                cn <= cn + 1;
    end

endmodule

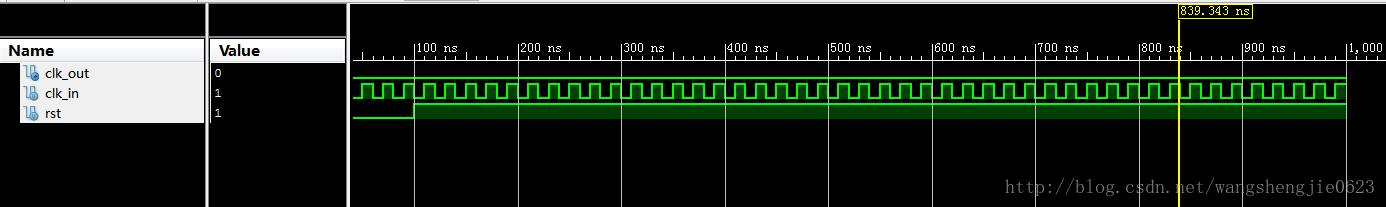

其波形：
因为1HZ分频不好观察，所以采用50M/50，即50个时钟周期翻转一次

与1HZ分频相比，1MHZ分频的区别就是计数器计数的不同，记满50个clk_in的上升沿，clk_out翻转。我感觉，这就是实现任意偶数分频的关键。（奇数分频还没了解，以后补充）。

占空比调节

下面大概了解一下占空比。占空比就是高电平所占周期的比率，如占空比为0.5即高电平持续时间占整个周期的二分之一。
显而易见，我们上面的分频输出时钟都是占空比为0.5，怎样才能调节才能使占空比改变。

复制代码

module fpzkb(clk,m,n,out);
    input clk;
    input [13:0] m;             //占空比调节,设占空比为0.8，占空比为m/n，m=4000
    input [13:0] n;              //n分频，输出频率为50M/n,设n=5000,输出频率为10KHZ
    output reg out;
    parameter bitsize = 14;
    reg [bitsize:0] cn ;            //以5000分频为例
always@(posedge clk)
    begin
        if(m==0)                       //占空比为0，输出时钟总为0
            out <= 0;
        else
            begin
                if(m>=n)                   //占空比大于1
                    out <= 1;                //输出时钟总为1
                else
                    begin
                        if(cn<(m-1))
                            out <= 1;
                        else
                            out <= 0; //cn小于m-1时，输出高电平，否则输出低电平
                                begin                 //这里的begin很奇怪，不知道是谁的begin啊
                                    if(cn<(n-1))
                                        cn <= cn + 1;
                                    else
                                        begin
                                            out <= ~out;    //计数器记到n-1时，输出时钟翻转
                                            cn <= 0;
                                        end
                                end
                    end
                end
        end

endmodule

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
module fpzkb(clk,m,n,out);
    input clk;
    input [13:0] m;             //占空比调节,设占空比为0.8，占空比为m/n，m=4000
    input [13:0] n;              //n分频，输出频率为50M/n,设n=5000,输出频率为10KHZ
    output reg out;
    parameter bitsize = 14;
    reg [bitsize:0] cn ;            //以5000分频为例
always@(posedge clk)
    begin
        if(m==0)                       //占空比为0，输出时钟总为0
            out <= 0;
        else
            begin
                if(m>=n)                   //占空比大于1
                    out <= 1;                //输出时钟总为1
                else
                    begin
                        if(cn<(m-1))
                            out <= 1;
                        else
                            out <= 0; //cn小于m-1时，输出高电平，否则输出低电平
                                begin                 //这里的begin很奇怪，不知道是谁的begin啊
                                    if(cn<(n-1))
                                        cn <= cn + 1;
                                    else
                                        begin
                                            out <= ~out;    //计数器记到n-1时，输出时钟翻转
                                            cn <= 0;
                                        end
                                end
                    end
                end
        end

endmodule

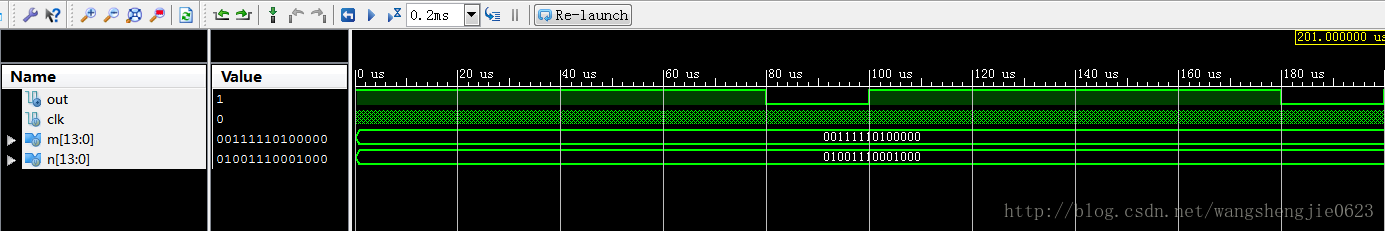

测试激励：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
module tb_fpzkb;

    // Inputs
    reg clk;
    reg [13:0] m;
    reg [13:0] n;

    // Outputs
    wire out;

    // Instantiate the Unit Under Test (UUT)
    fpzkb uut (
        .clk(clk),
        .m(m),
        .n(n),
        .out(out)
    );
always #10 clk = ~clk;
    initial begin
        // Initialize Inputs
        clk = 0;
        m = 4000;
        n = 5000;

        // Wait 100 ns for global reset to finish
        #100;

        // Add stimulus here
    end
