概述

关键词：同步，异步

由第 3 章可知，当触发器输入端的数据和触发器的时钟不相关时，很容易导致电路时序不满足。本章主要解决模块间可导致时序 violation 的异步问题。

关于异步与同步的定义，许多地方都有介绍，细节上也有所差异。本章主要的关注点是解决异步问题的方法，而不关心为什么会出现异步时钟，也不关心异步电路的具体结构，仅从异步时钟的时序结果去分析解决问题。

同步时钟

数字设计中，一般认为，频率相同或频率比为整数倍、且相位相同或相位差固定的两个时钟为同步时钟。

或者理解为，时钟同源且频率比为整数倍的两个时钟为同步时钟。其实，时钟同源，就保证了时钟相位差的固定性。具体可以分类如下：

◆同源同频同相位

此类时钟频率和相位均相同，是同步的。时钟间数据传输只要满足正常的建立时间和保持时间即可，不需要特殊的同步设计。

◆同源同频不同相位

两个时钟同频但不同相位时，只要相位差保持固定，也可以认为是同步的。因为只要控制两个时钟间传输的数据延迟在合理范围内，就不会导致时序问题。而且，固定的时钟延迟也可以在版图级网表中修复。

固定的相位差可以理解为同源时钟下两个时钟因路径不同而导致的偏移。

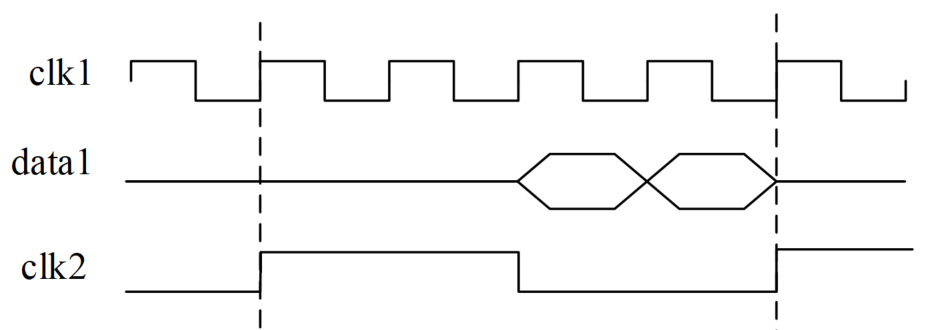

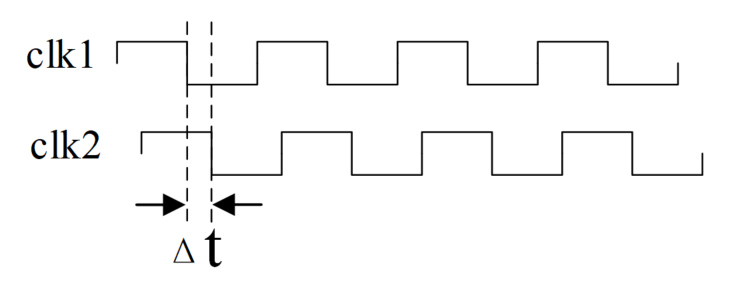

在这里插入图片描述

◆同源不同频但存在整数倍分频比

此类情况下，一个时钟往往是另一个时钟的分频，即便存在相位差也是固定的。

当单 bit 信号从慢时钟域传递到快时钟域时，因为同源，只要满足建立时间和保持时间，快时钟域总会采集到从慢时钟域传递来的信号。

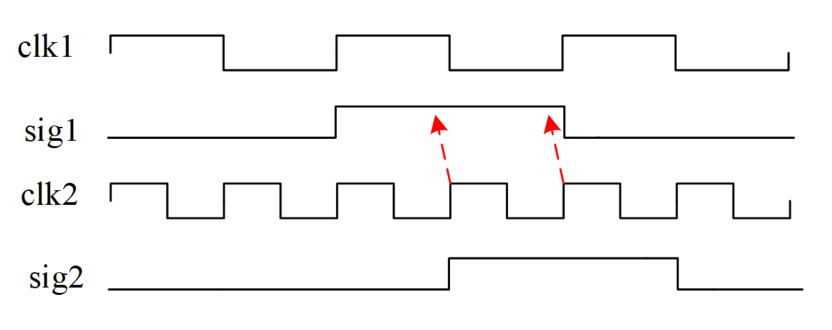

如下图所示，clk2 上升沿总能采集从 clk1 域来的信号 sig1，且采集到的信号 sig2 高电平持续周期也是两个时钟的频率比，即 2 个周期。

在这里插入图片描述

如果要求 clk2 域的信号 sig2 只需要持续一个时钟周期，则需要对 sig1 进行上升沿检测。

同步信号间的上升沿检测程序 Verilog 描述如下。

   reg [1:0]    sig2_r ;
   always @(posedge clk2 or negedge rstn) begin
     if (!rstn) sig2_r  <= 2'b0 ;
     else       sig2_r  <= {sig2_r[0], sig1} ;
   end
   assign sig2 = sig2_r[0] && !sig2_r[1];

仿真结果如下图所示。
在这里插入图片描述

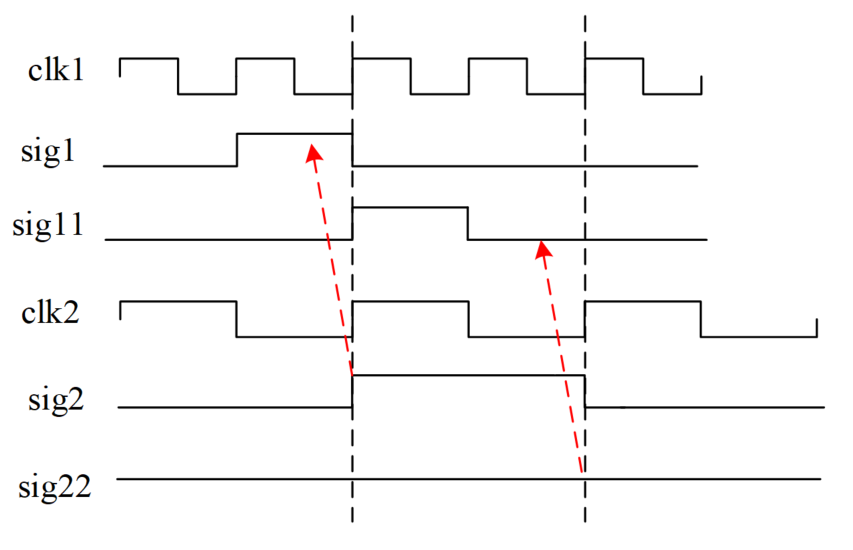

当单 bit 信号从快时钟域传递到慢时钟域时，只要慢时钟域能安全采集到从快时钟域传递来的信号，就不存在异步问题。因为两个时钟是同源的。如下图 sig1 到 sig2 的传输。

但是如果快时钟域信号过窄，慢时钟域可能会漏掉该信号，如下图 sig11 到 sig22 的传输。此时就需要对快时钟域的窄脉冲信号进行展宽。

在这里插入图片描述

当两个时钟频率比相对较小时，可以在快时钟域采用对信号延迟的方法进行展宽；

当两个时钟频率比相差较大时，可在快时钟域采用计数的方法来延长单 bit 信号有效的时间。

利用延迟来展宽窄脉冲信号的方法 Verilog 描述如下。因为 clk1 与 clk2 的频率比为 2，只需要在 clk2 时钟域延迟 2 拍即可。

   reg [1:0]    sig11_r ;
   always @(posedge clk1 or negedge rstn) begin
     if (!rstn) sig11_r  <= 2'b0 ;
     else       sig11_r  <= {sig11_r[0], sig11} ;
   end

   reg          sig22_r ;
   always @(posedge clk2 or negedge rstn) begin
      if (!rstn)        sig22_r  <= 1'b0 ;
      else              sig22_r  <= |sig11_r ;
   end
   assign sig22 = sig22_r ;

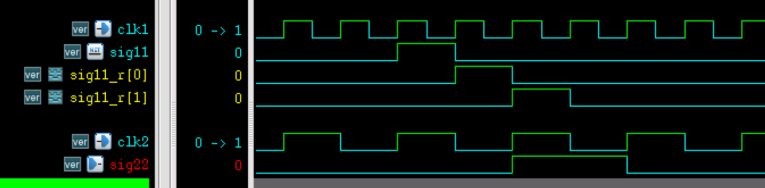

此时，快时钟域的信号被延迟 2 拍，总会被慢时钟域采集到，如下图所示。
