笔记18:SPI之 芯片W25Q128简介

一.芯片介绍

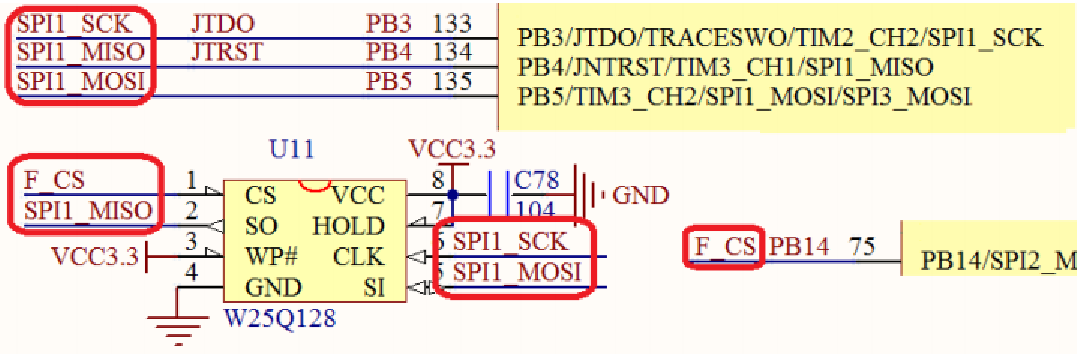

1.STM32F407中的W25Q128与MCU连接原理图

2.基本参数介绍
工作电源： 2.7V to 3.6V

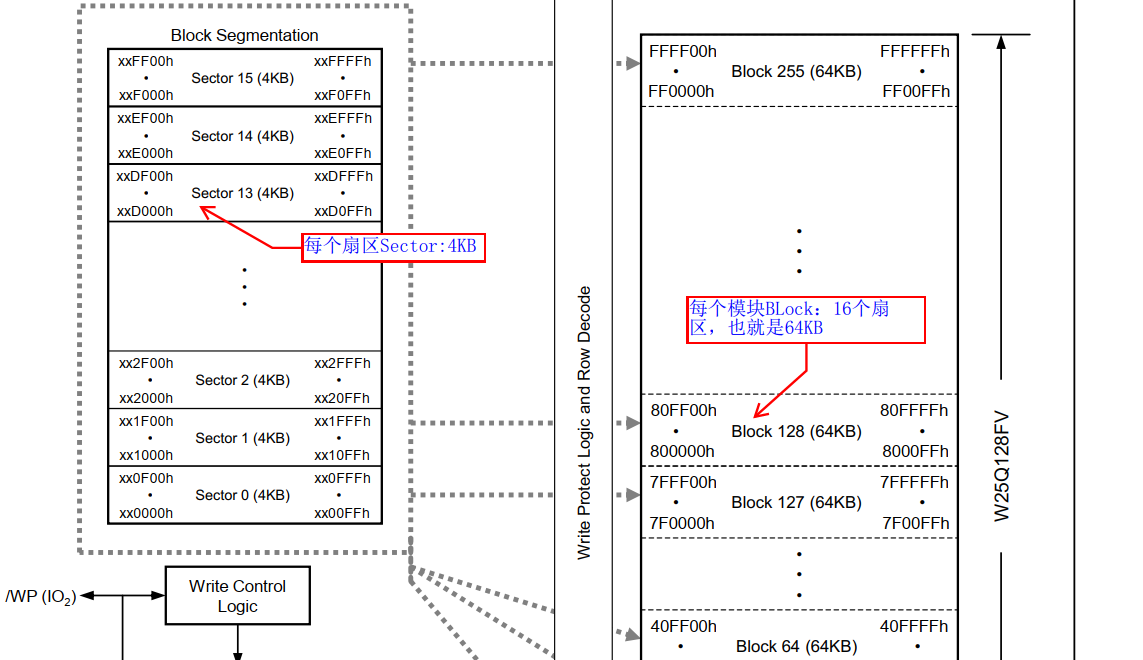

存储型矩阵: 一共有65,536页，每页256字节。每次只能写入一页，也就是每次只能写入256个字节。擦除时，只能以16页为最小单位，也就是一个扇区：16*256bits,一次就要擦4KB。
写入时可以以字节为单位写入，但是擦除时只能以扇区为单位擦除。
芯片支持标准的串行外设接口，比如SPI，也支持双IO-SPI或者四IO-SPI。
时钟：SPI clock frequencies of up to 104MHz–标准SPI的时钟高达104MHz。

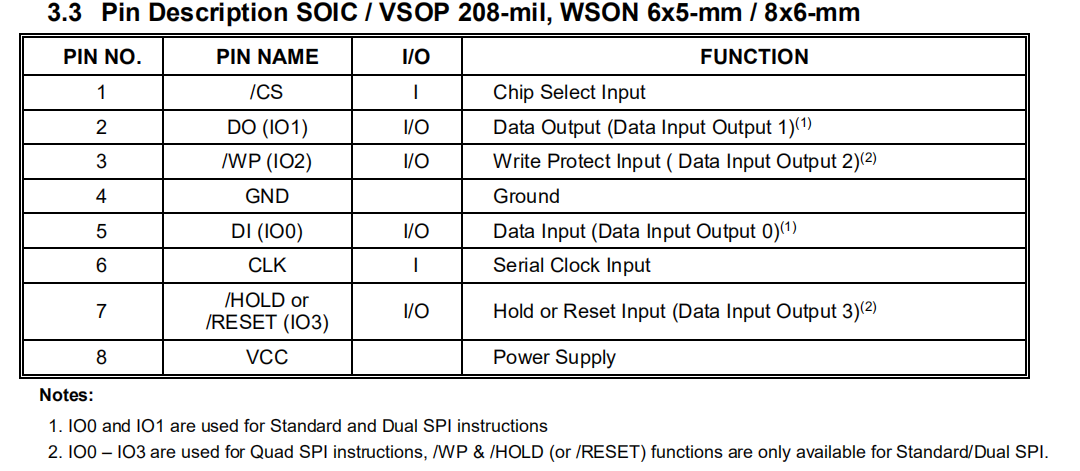

引脚介绍:
/CS：片选引脚
DO:数据输出引脚
/WP：写保护引脚
DI:数据输出引脚
CLK:时钟输入引脚
/HOLD or /RESET：“暂停引脚”，也就是如果一个从机正在和主机通讯，当另外一个从机需要紧急处理时，当前从机就会保持当前的通讯状态，待另外一个从机紧急任务结束后再继续被中断的工作。

支持 SPI 总线操作模式 0 （0，0） 和 3 （1，1）。当 SPI 总线主机处于待机状态且数据未传输到串行闪存时，模式 0 和模式 3 之间的主要区别与 CLK 信号的正常状态有关。对于模式 0，CLK 信号在 /CS 的下降和上升边缘通常较低。对于模式 3，CLK 信号通常位于 /CS 的下降和上升边缘。
二. FLASH控制指令
FLASH总共有三个状态寄存器

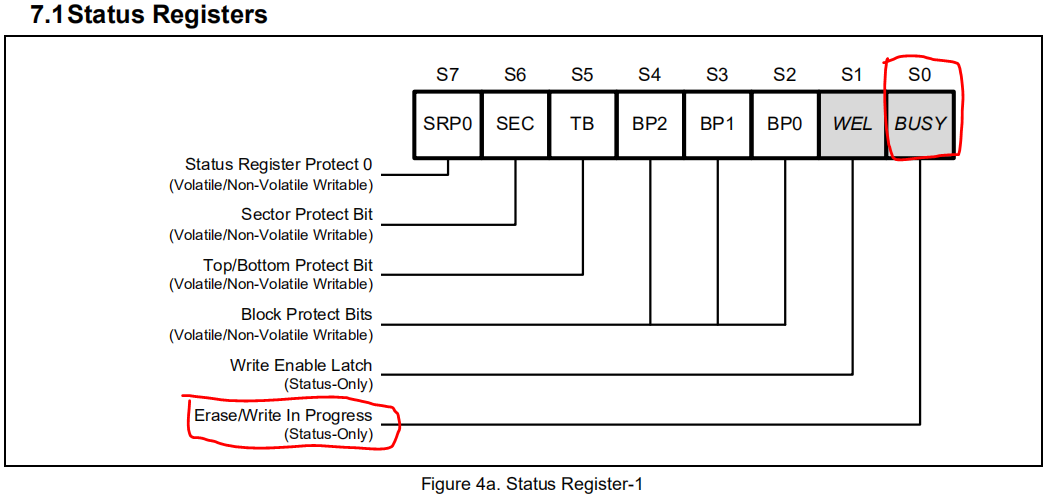

下图是状态寄存器1的标志位介绍：

我们主要关注BUSY位，这个标志位是只读的，当这个标志位为1时，说明FLASH正在进行写入或者擦除操作，此时只会响应读取状态寄存器指令和中断指令，其他的指令会被忽略。

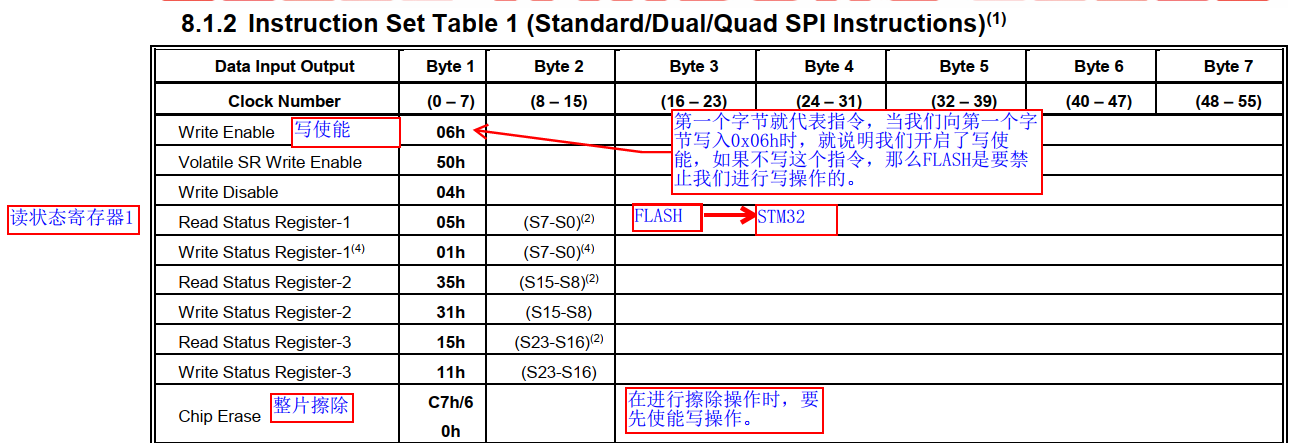

SPI总共有45个指令集，这些指令都有SPI总线控制，这些指令是由片选引脚的下降沿开始，通过SPI总线发出的第一个字节就是我们的指令代码，这个指令代码就是用来揭示进行的操作是读，还是写，还是擦除等等。数据会在时钟的上升沿被采样，采用的是高位MSB先行模式。这些指令的长度不是唯一的，可以是1个字节，也可以是多个字节。这些指令可能也会包含地址，数据，或者一些没有用的无效位。这些指令则会在片选引脚的上升沿结束。所有的读指令会在片选引脚变高后结束，但是读指令或者写入，擦除等指令会在在被锁之后的一段时间后才结束，在这个过程中其他指令会被忽略掉。

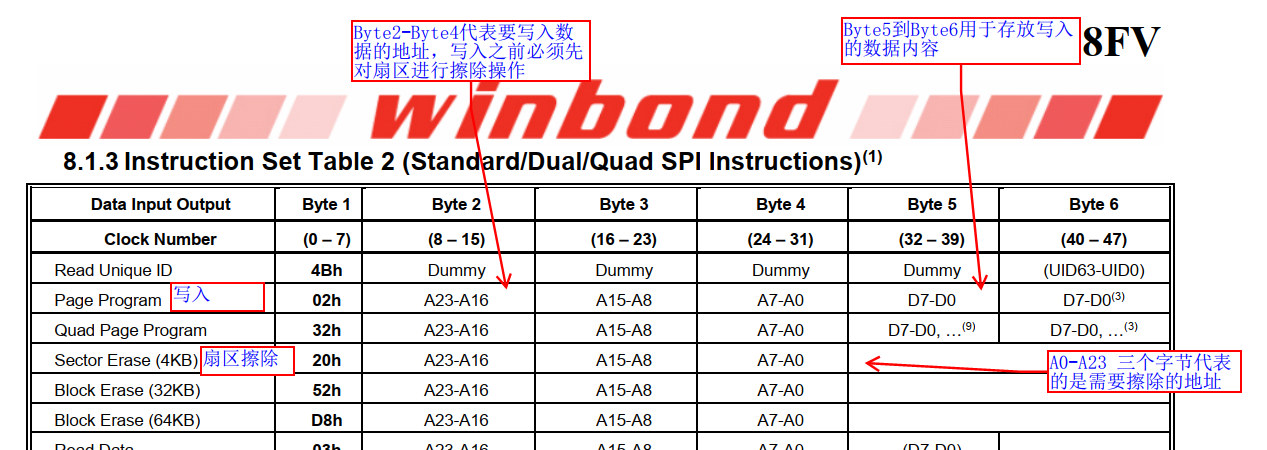

具体的指令参考W25Q128芯片资料。
