RT-Thread：在W25Q128上搭载文件系统前言一、开启SPI总线二、在Flash上搭载文件系统三、创建和挂载总结

98 阅读 0 评论 65 点赞

我是靠谱客的博主淡淡水蜜桃，这篇文章主要介绍RT-Thread：在W25Q128上搭载文件系统前言一、开启SPI总线二、在Flash上搭载文件系统三、创建和挂载总结，现在分享给大家，希望可以做个参考。

文章目录

前言
一、开启SPI总线
二、在Flash上搭载文件系统
三、创建和挂载
总结

前言

学习如何在片外Flash中搭载文件系统。

一、开启SPI总线

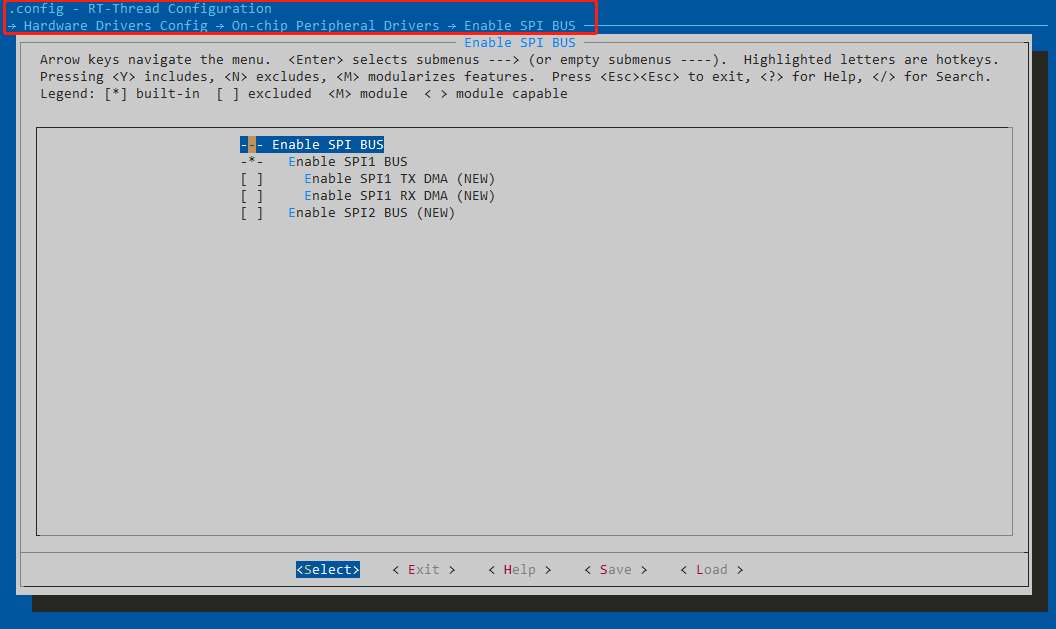

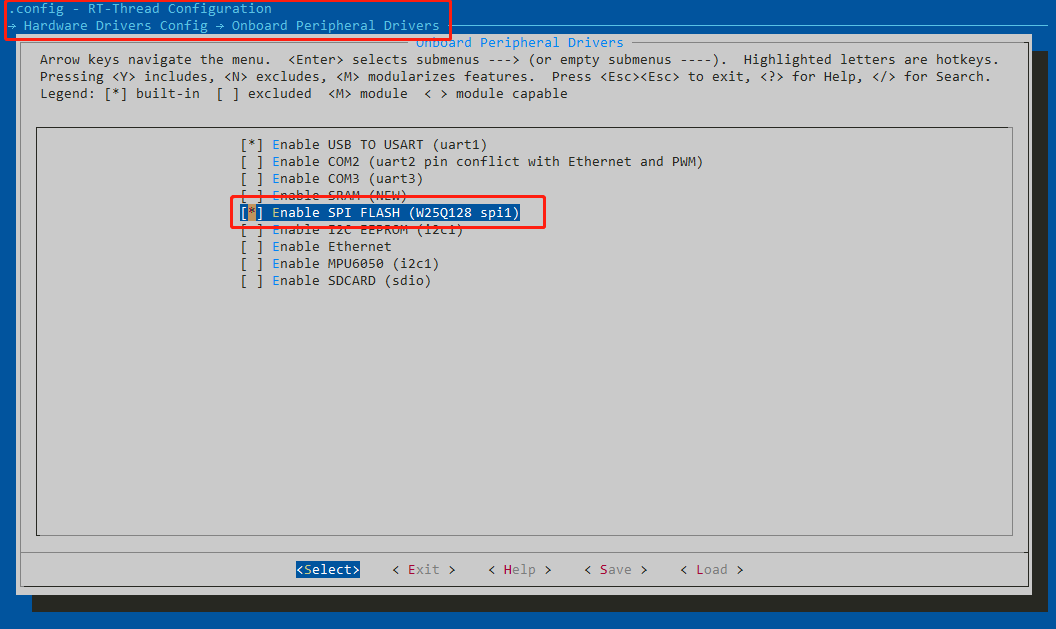

1、在env中开启连接片外Flash的SPI1总线
在这里插入图片描述

2、在Drivers文件夹中spi_flash_init.c文件中可以看到初始化SPI总线的挂在和块备初始化代码

3、打开mdk编译下载程序到开发板中，在串口助手中可以看到成功识别W25Q128信息

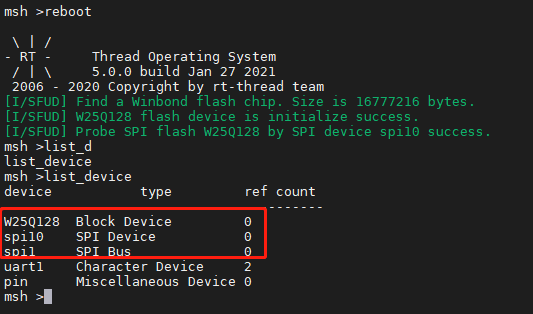

4、输入list_device可以查看到SPI总线、SPI设备、W25Q128块设备
在这里插入图片描述

二、在Flash上搭载文件系统

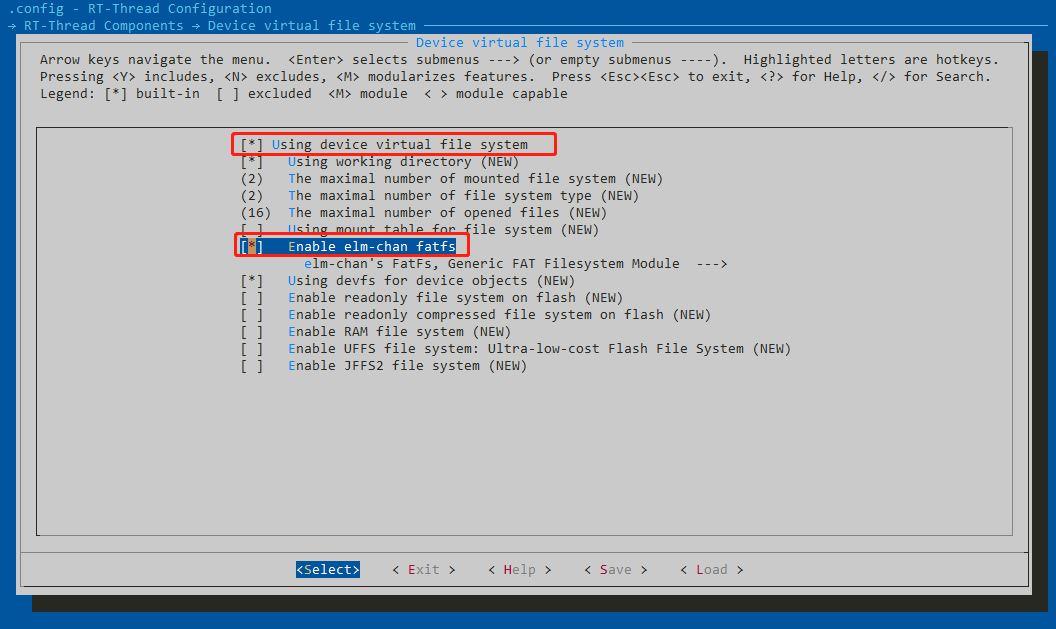

1、开启文件系统
在这里插入图片描述

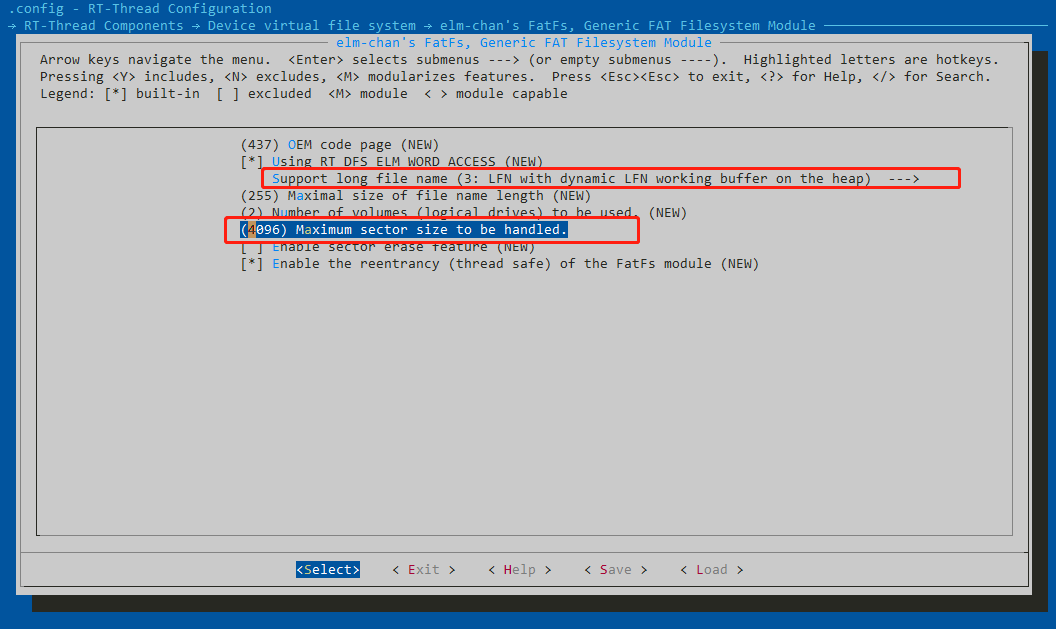

2、配置文件系统一些参数，块大小和长文件名

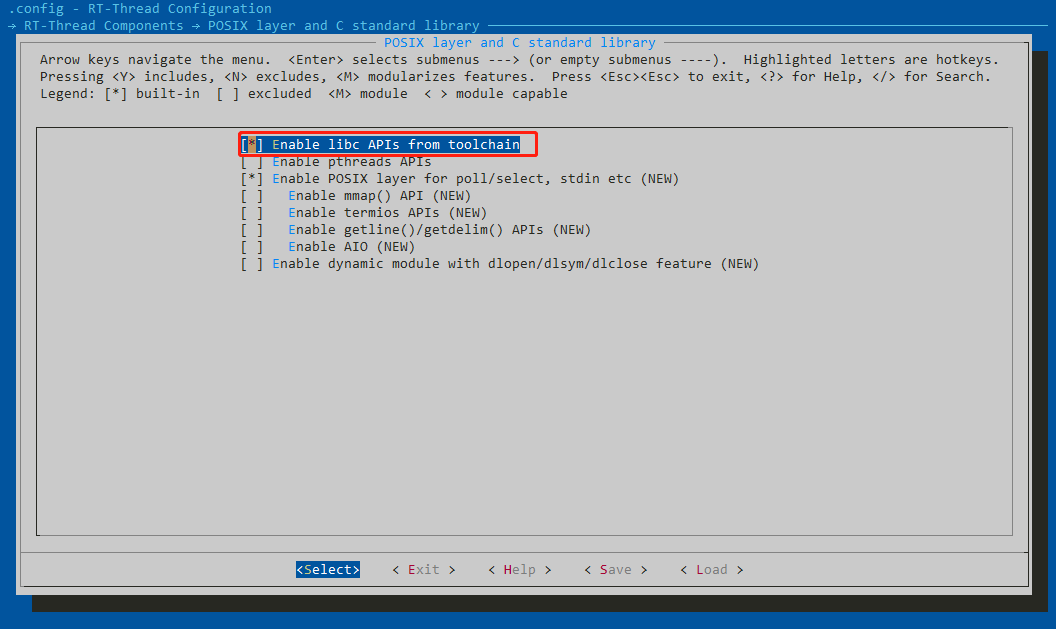

3、开启对应的库

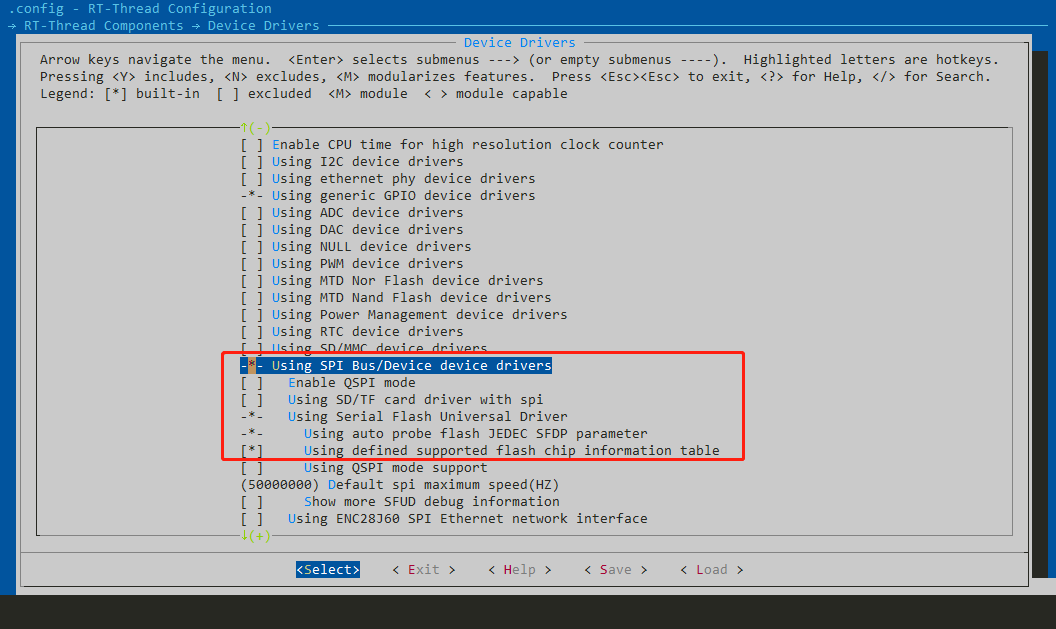

4、确保这些均打开，我这个版本已经是默认打开
4、打开mdk新建一个.C和.H文件，编写挂在文件系统的代码，本人是新建w25qxx.c和w25qxx.h，路径为
在这里插入图片描述
.c代码

复制代码

#include "w25qxx.h"

/*******************************************************************************
* 函 数 名         : create_file_system
* 输    入         : 空
* 输    出         : 空
* 函数功能		   : 创建文件系统
* 详细描述		   : 空
*******************************************************************************/
static void create_file_system(void)
{
	/*格式化指定存储设备，并创建文件系统*/
	if(dfs_mkfs("elm", "W25Q128") == RT_EOK)
	{
		rt_kprintf("create file system succeed!n");
	}
	else
	{
		rt_kprintf("create file system failed!n");
	}
}

/*******************************************************************************
* 函 数 名         : w25q128_mount
* 输    入         : 空
* 输    出         : 空
* 函数功能		   : 挂载Flash
* 详细描述		   : 空
*******************************************************************************/
static void w25q128_mount(void)
{
	/*查找Flash设备*/
	if(rt_device_find("W25Q128") != RT_NULL)
	{
		/*挂载Flash*/
		if(dfs_mount("W25Q128", "/", "elm", 0, 0) == 0)
		{
			rt_kprintf("spi_flash mount to spi!n");
		}
		else
		{
			rt_kprintf("spi_flash mount to spi failed!n");
		}
	}
}

MSH_CMD_EXPORT(create_file_system,create file system);
MSH_CMD_EXPORT(w25q128_mount,w25q128 mount);

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
#include "w25qxx.h"

/*******************************************************************************
* 函 数 名         : create_file_system
* 输    入         : 空
* 输    出         : 空
* 函数功能		   : 创建文件系统
* 详细描述		   : 空
*******************************************************************************/
static void create_file_system(void)
{
	/*格式化指定存储设备，并创建文件系统*/
	if(dfs_mkfs("elm", "W25Q128") == RT_EOK)
	{
		rt_kprintf("create file system succeed!n");
	}
	else
	{
		rt_kprintf("create file system failed!n");
	}
}

/*******************************************************************************
* 函 数 名         : w25q128_mount
* 输    入         : 空
* 输    出         : 空
* 函数功能		   : 挂载Flash
* 详细描述		   : 空
*******************************************************************************/
static void w25q128_mount(void)
{
	/*查找Flash设备*/
	if(rt_device_find("W25Q128") != RT_NULL)
	{
		/*挂载Flash*/
		if(dfs_mount("W25Q128", "/", "elm", 0, 0) == 0)
		{
			rt_kprintf("spi_flash mount to spi!n");
		}
		else
		{
			rt_kprintf("spi_flash mount to spi failed!n");
		}
	}
}

MSH_CMD_EXPORT(create_file_system,create file system);
MSH_CMD_EXPORT(w25q128_mount,w25q128 mount);

.h文件

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
#ifndef __W25QXX_H
#define __W25QXX_H

#include <rtthread.h>
#include "spi_flash.h"
#include "spi_flash_sfud.h"
#include "drv_spi.h"
#include <dfs_elm.h>
#include <dfs_fs.h>
#include <dfs_posix.h>

#endif
