Verilog – 奇数分频器

偶数分频的原理就是计数到N/2-1后对分频输出取反。而如果分频数N为基数，则需要：
clk_out1 在clk 上升沿计数到 (N-1)/2-1后取反，计数到N-1以后再取反
clk_out2 在clk 下降沿计数到 (N-1)/2-1后取反，计数到N-1以后再取反
clk_out 取clk_out1 和 clk_out2的或。
代码：

复制代码

module clk_div
#(
  parameter DIV = 3
)
(
input                                   clk_in,
input                                   rst_n,

output                                  clk_out
);

parameter WIDTH = $clog2(DIV);
parameter HALF_DIV = (DIV-1)/2;
reg [WIDTH-1:0] cnt;
reg clk_div1;
reg clk_div2;
assign clk_out = clk_div1 | clk_div2;

always@(posedge clk_in or negedge rst_n) begin
  if (!rst_n) begin
    cnt <= 0;
  end else begin
    if(cnt == DIV-1) cnt <= 0;
    else cnt <= cnt + 1;
  end
end

always@(posedge clk_in or negedge rst_n) begin
  if (!rst_n) begin
    clk_div1 <= 0;
  end else begin
    if(cnt==HALF_DIV-1) begin
      clk_div1 <= 0;
    end
    else if(cnt == DIV-1)begin
      clk_div1 <= 1;
    end
    else begin
      clk_div1 <= clk_div1;
    end
  end
end

always@(negedge clk_in or negedge rst_n) begin
  if (!rst_n) begin
    clk_div2 <= 0;
  end else begin
    if(cnt==HALF_DIV-1) begin
      clk_div2 <= 0;
    end
    else if(cnt == DIV-1)begin
      clk_div2 <= 1;
    end
    else begin
      clk_div2 <= clk_div2;
    end
  end
end
endmodule

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
module clk_div
#(
  parameter DIV = 3
)
(
input                                   clk_in,
input                                   rst_n,

output                                  clk_out
);

parameter WIDTH = $clog2(DIV);
parameter HALF_DIV = (DIV-1)/2;
reg [WIDTH-1:0] cnt;
reg clk_div1;
reg clk_div2;
assign clk_out = clk_div1 | clk_div2;


always@(posedge clk_in or negedge rst_n) begin
  if (!rst_n) begin
    cnt <= 0;
  end else begin
    if(cnt == DIV-1) cnt <= 0;
    else cnt <= cnt + 1;
  end
end

always@(posedge clk_in or negedge rst_n) begin
  if (!rst_n) begin
    clk_div1 <= 0;
  end else begin
    if(cnt==HALF_DIV-1) begin
      clk_div1 <= 0;
    end
    else if(cnt == DIV-1)begin
      clk_div1 <= 1;
    end
    else begin
      clk_div1 <= clk_div1;
    end
  end
end

always@(negedge clk_in or negedge rst_n) begin
  if (!rst_n) begin
    clk_div2 <= 0;
  end else begin
    if(cnt==HALF_DIV-1) begin
      clk_div2 <= 0;
    end
    else if(cnt == DIV-1)begin
      clk_div2 <= 1;
    end
    else begin
      clk_div2 <= clk_div2;
    end
  end
end
endmodule

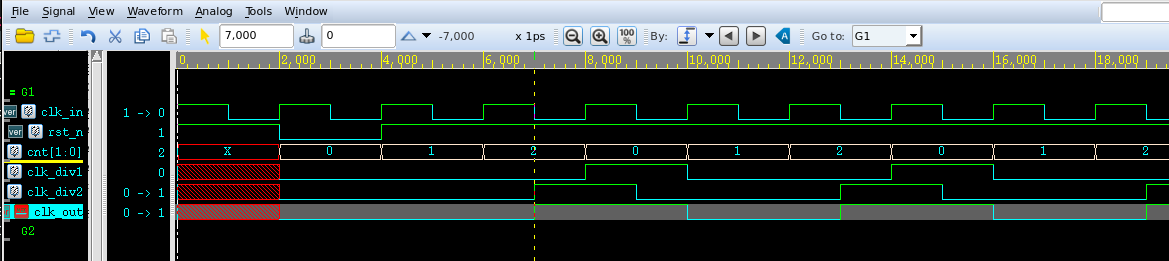

testbench:

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
`timescale 1ns/1ps

module clk_div_tb(/*autoarg*/);

reg                                   clk_in;
reg                                   rst_n;
wire                                  clk_out;

always #1 clk_in = ~clk_in;

initial begin
  clk_in = 1;
  rst_n = 1;
  #2 rst_n = 0;
  #2 rst_n = 1;

end
initial begin
    $fsdbDumpvars();
    $fsdbDumpMDA();
    $dumpvars();
    #100 $finish;
  end

clk_div #(
    .DIV                            ( 3                             ))
U_CLK_DIV_0(
    .clk_in                         ( clk_in                        ),
    .rst_n                          ( rst_n                         ),
    .clk_out                        ( clk_out                       )
);


endmodule
