前面介绍了移位寄存器，这一节介绍移位寄存器的几个应用例子。
1 可编程分频器

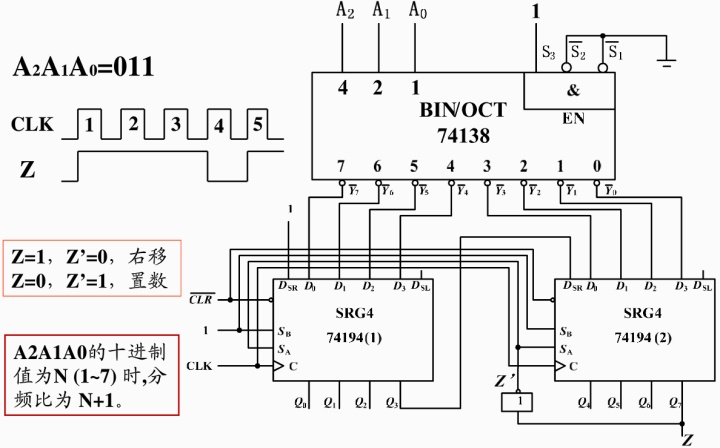

如下图，当3-8译码器的地址输入A2A1A0给定为011时，输出Z的频率与时钟CLK的频率之间，有某个分频关系，下面来分析一下这个分频关系。
初始状态Q7Q6Q5Q4Q3Q2Q1Q0=00000000，
此时Z=0,Z'=1，即SASB=11，寄存器处于置数模式，
此时寄存器会置入译码器的输出Y7Y6Y5Y4Y3Y2Y1Y0=11110111，
寄存器的状态变为Q0Q1Q2Q3Q4Q5Q6Q7=11110111，
此时Z=1,Z'=0，即SASB=01，寄存器处于右移模式，右移3次后再次变为置数模式，再来一次时钟脉冲后置数，寄存器的状态回到Q0Q1Q2Q3Q4Q5Q6Q7=11110111，这个过程中，每经过3+1=4个时钟周期，Z端的输出脉冲循环一个周期，形成一个4分频分频器。
以此类推，可以得到下图左下角的结论。
2 串行加法器
下面来看移位寄存器应用的第二个例子，串行加
最后
