降低亚稳态

同步时钟中时钟周期应该满足 建立时间、保持时间、污染延时时间。否则,出现亚稳态。

异步系统中,当违反建立和保持时间时,会输出介于两个有效状态之间的中间级电平。

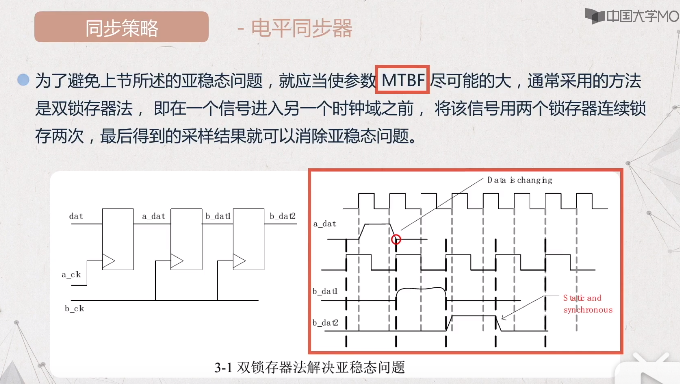

一、多级同步器

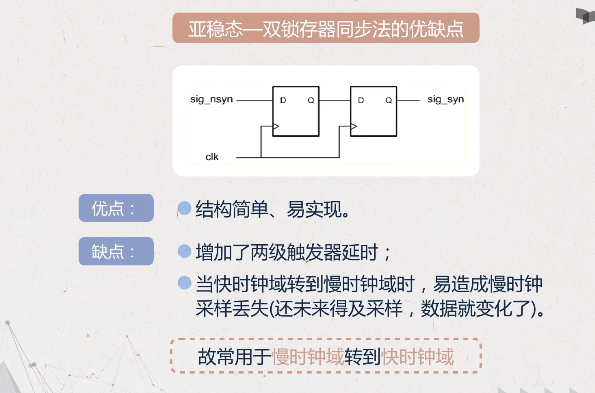

两个触发器

结论:两级触发器已经将亚稳态消除的足够小;三级和更多级虽然能将亚稳态出现概率降得更低,但影响电路效率。

增加寄存器进行同步只是降低亚稳态出现的概率,并不能从根本上消除。

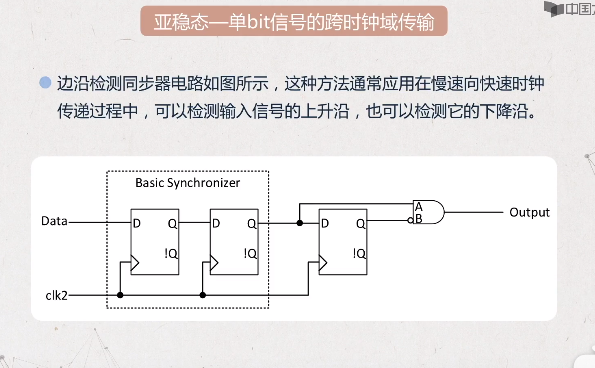

二、边沿检测同步电路

左边:两个同步的触发器,将其他时钟域信号同步到clock2的时钟域中。

右边:触发器+逻辑门(异或)。逻辑门的两个输入在时序上差了一个周期。

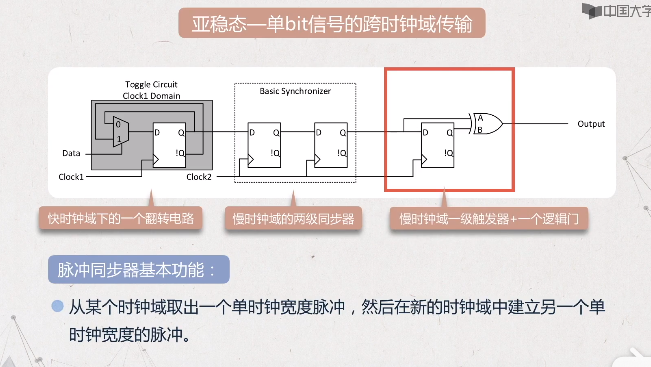

三、脉冲同步器法

最后
