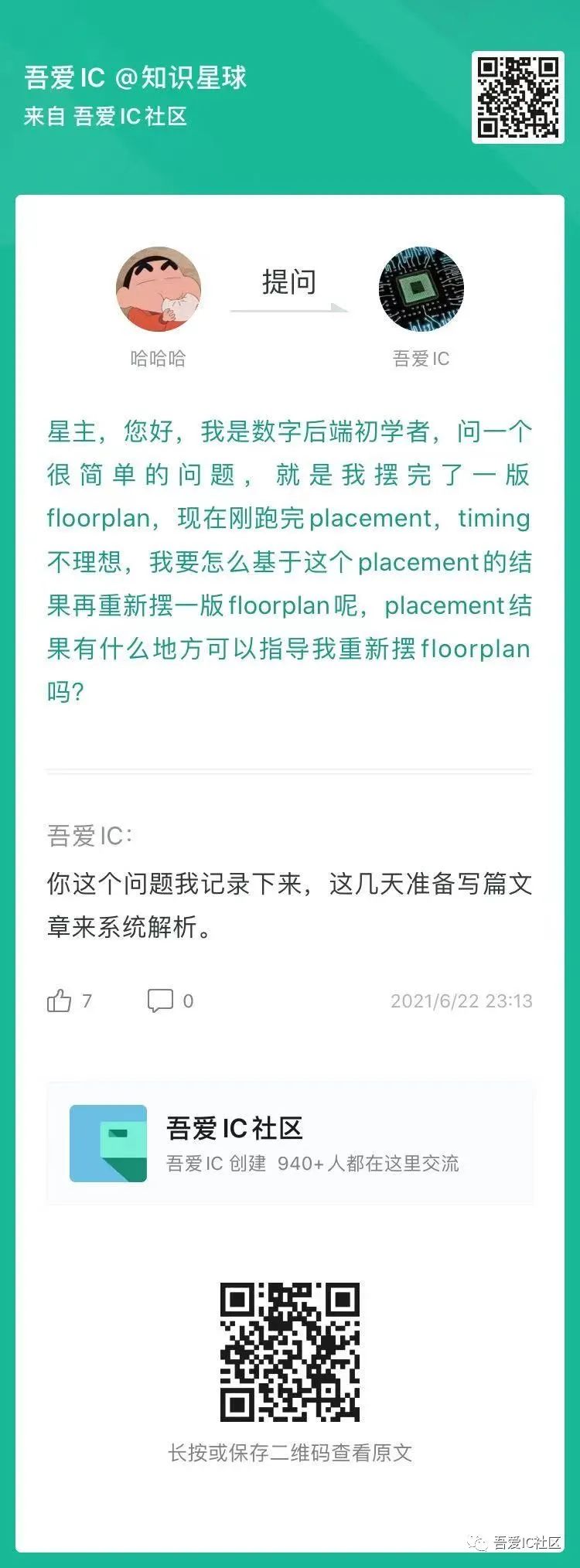

最近小编的知识星球上有人问到初学者经常会问到的一个问题：如何根据 placement 来调整 floorplan? 由于问题的普遍性，今天专门写篇文章来解决大家的困惑。希望今天的内容分享能够对你有所帮助。

对于一些星友提到的问题，如果这类问题具有普遍性，那么有机会成为一个小专题来进行详细阐述。

说实话小编当年读研究生的时候也是一头雾水，想要快速入门数字后端发现也挺困难的。也遇到过与上面这位星友类似的问题。没有人天生就是大佬，天生就懂做数字后端实现的。暂时的小白并不可怕，可怕的是你不思进取，永远是个小白。

至少小编当年是个彻彻底底的小白，如今算是入门了。所以方向，努力都特别重要。当年我们那会哪里有我们这种社区，现在互联网发达，什么信息，资源都有。就像小编的知识星球的资源和干货绝对足以让你从 0 基础入门到精通。所以小编的知识星球欢迎追求进步，喜欢交流的你。

如果方向不对，就很容易让你从入门到放弃 。

如何做 floorplan?

这个星友的问题其实也是不知道如何去做 floorplan，所以才会提出这个问题。关于如何做好 floorplan 可以查看这篇文章。

数字 IC 后端设计实现 floorplan 及 powerplan 规划

【机密】从此没有难做的 floorplan(数字后端设计实现 floorplan 篇)

数字 IC 后端实现 TOP Floorplan 专家秘籍

如何评价数字后端设计中 floorplan 的好坏？

placement 结果分析

• 模块分布查看

通过 design broswer 来查看 design 中各个 module 的分布情况，并与实际的 data flow 进行比对。如果差距较大，可以通过 bounds 或 region 等方式来调整。这步是要放在第一步做，因为只有模块分布正确了，接下去做的事情才是有意义的，你做出来的东西才有可能做到最好。

真正有经验的工程师是要有这种 sense 的，即摆完 floorplan 就知道预期的模块分布。很多工程师是不是 placement 完后也很少去看模块的分布？是不是只关心 timing? 如果你的回答是肯定的，请在文章末尾点下 “在看” 让小编知道下。

• timing report 查看 (timing path 分析)

模块分布基本上符合设计的 data flow 后，我们应该重点看 place 中的 setup 的 timing 和 timing drc。

数字芯片设计实现中修复 setup 违例的方法汇总

在分析 timing 的同时还得关心 physica 的绕线问题，而绕线问题主要体现在 congestion 和 density 两个方面。

一种情况是当前的 placement congestion 比较严重（不论是 local 的还是 global 的），说明后续绕线会存在一定困难。遇到这种情况就需要想办法做进一步调整和优化。

另外一种情况是当前的 placment density 特别高，比如整体 density 高于 90% 或者 local density 高于 95% 的情况。density 高最后不一定有问题，但是它带来的风险是较高的，比如 route 后 timing 和 routing 都比较满意，但是修过几轮 hold 后发现没地方修了，此时你应该怎么办呢？

其实 density 太高是会导致 timing 的 degarte 的，只不过很多时候因 design 的 timing 需求没有那么高，你没在意它的存在而已。所以，如果你比较注重这些细节，那么后期的 signoff 工作你会比较顺利。

• congestion map

数字后端实现时 congestion 比较严重，你 hold 得住吗？

手把手教你如何在 Innovus 中解决 local congestion 问题

• density map

如何根据 place 结果来调整 floorplan?

上面介绍完这些 placment 后应该重点看的事项后，你应该知道如何来分析 placement 结果了。接下来小编将以几个比较常见的案例来进一步剖析如何通过 placement 结果来调整和优化 floorplan。

Case1: marco 摆放不合理

你是否遇到过下面这种情况：来自五湖四海的朋友要与右上角的 macro 进行 talk。如果这类 timing path 的 timing 要求比较高，容易出现 timing 问题。

Sol: 将图中的 macro 摆放在一起。

Case2: Local congestion issue

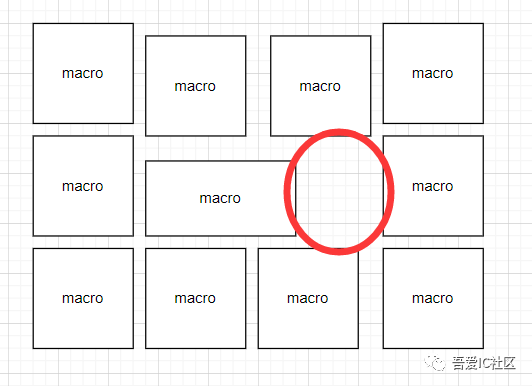

下图中的红圈处摆放了大量的标准单元，导致这个区域存在比较严重的 congestion。之所以出现这个问题是因为 macro 摆放的不够好，在 macro 之间存在一个比较大的空洞，而这个空洞并没有做特殊的处理。

Sol: 在红圈处添加 soft blockage，避免此区域摆放大量的标准单元

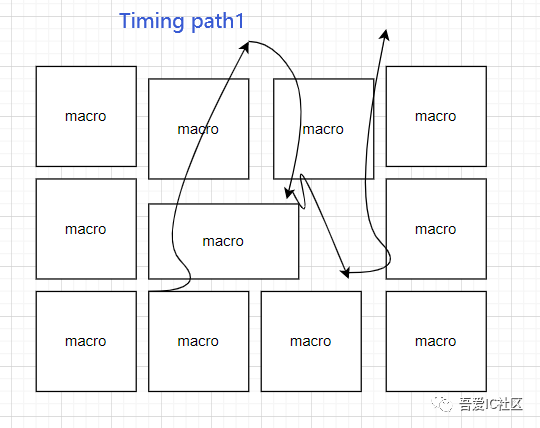

Case3: channel density 引起的 timing 问题

这个案例容易出现在 macro 堆叠的比较多且 channel 的空间预留的比较少的情况。工具在优化 timing 需要插入足够多的标准单元，导致局部区域 density 太高而出现的 “兜圈”。

Sol: channel 空间变大

Case4: module 分布 issue

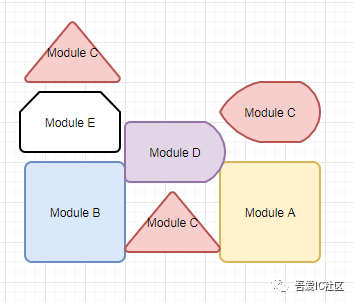

如果 placement 后的 module 分布如下图所示。其中 Module C 分布比较散，且经分析发现它只与 Module A 有交互。

【思考题】 为何 Module C 会这样分布？

Sol: 通过 bounds 或 region 来解决

什么样的 floorplan 才是一个好的 floorplan?

• 模块分布符合 data flow

• congestion density 适中

• timing&drv 符合要求

• 面积有一定裕量（后续 timing signoff 需求）
