logisim软件简单入门使用
- 定义数据位宽。
- 多个模块同时设置。
- 设置逻辑门引脚数快捷方式：选中逻辑门，按下任一数字键即可设置逻辑门引脚数。
- 朝向设置。
- 仿真方式选择。
- 电路中绿色线路是高电平（1），深蓝色线路是低电平（0）。
- 将设计电路保存成模块在其他地方使用
- 线路：时钟
- 时钟设置不同模式
定义数据位宽。
输入引脚与输出引脚都是可以定义数据位宽的，可以选中任一引脚，也可以使用快捷键：alt+数字键（alt+1可将引脚数据位宽改为1位，以此类推）。
多个模块同时设置。
可按下鼠标左键拖动矩形框选中多个引脚，使用上述快捷键一起设置数据位宽。
设置逻辑门引脚数快捷方式：选中逻辑门，按下任一数字键即可设置逻辑门引脚数。
朝向设置。
引脚是可以设置朝向。快捷设置方式：选中需改变朝向的模块（可以框选多个），按任意方向键，即可改变模块朝向。
仿真方式选择。
Logisim是默认启动自动仿真选项的（对即时对电路改变做出判断）。可在模拟选项中将启动信号模拟取消选中，单步模拟信号（快捷键：Ctrl+I，一步一步模拟电频信号）。

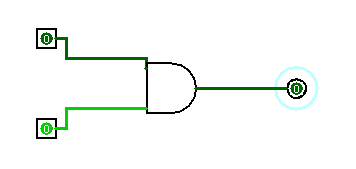

电路中绿色线路是高电平（1），深蓝色线路是低电平（0）。

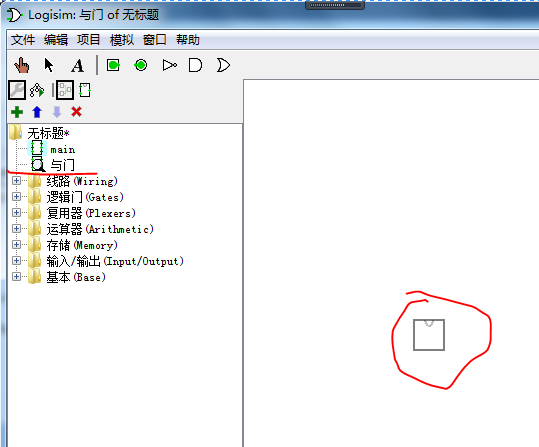

将设计电路保存成模块在其他地方使用
设计好电路后，单击左侧工具栏的绿色+，输入电路工程，点OK。
刚才创建好的模块。此时变成可可添加的形状，找到合适位置，单击即可添加、使用该模块。

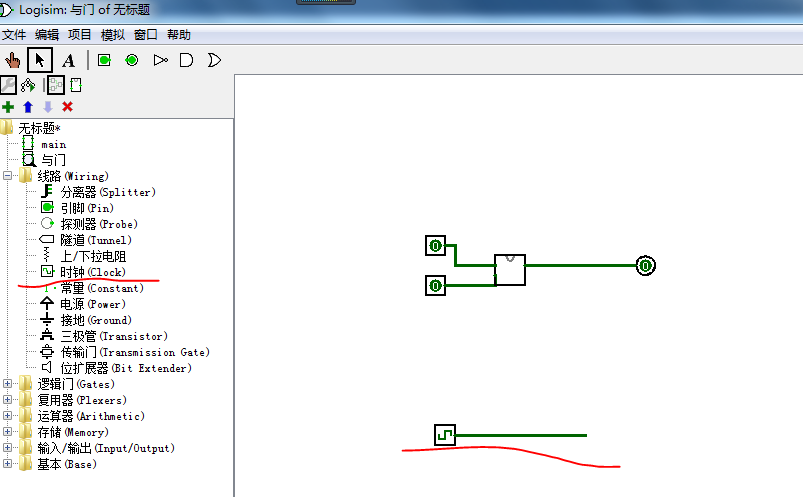

线路：时钟
左侧选择时钟线路，右侧在编辑区中即可插入时钟线路。

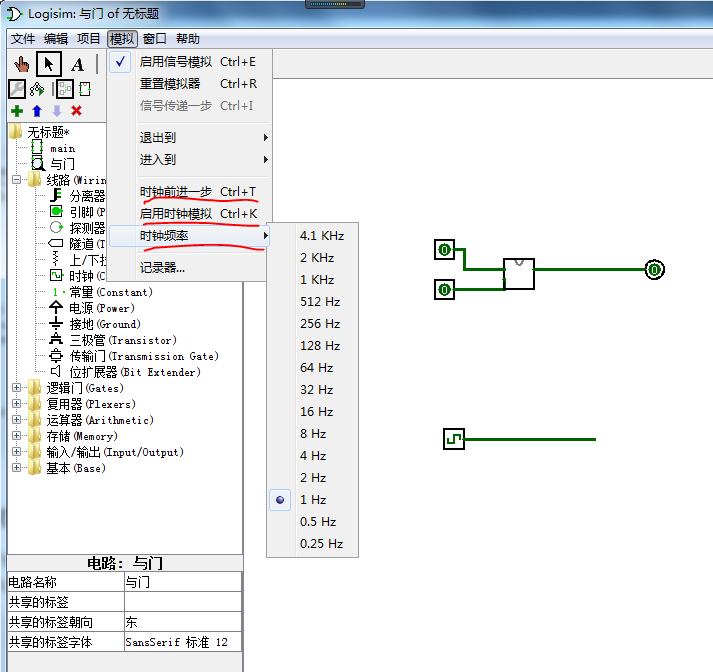

时钟设置不同模式
单步时钟变化：勾选“模拟-时钟前进一步”，即可使用快捷键：Ctrl+T，逐次改变时钟信号。
模拟连续时钟变化：勾选“模拟-启用时钟模拟”，即可让时钟连续变化信号。
